2009 YAMAHA WR 250X Manuale duso (in Italian)

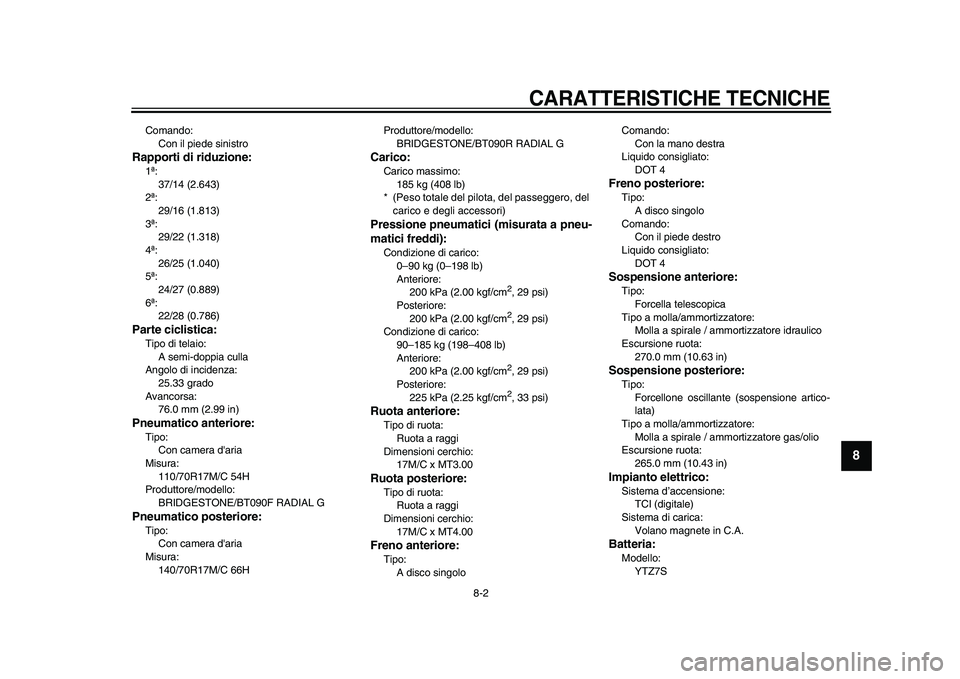

CARATTERISTICHE TECNICHE

8-2
2
3
4
5
6
7
89

Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
37/14 (2.643)
2ª:
29/16 (1.813)
3ª:
29/22 (1.318)
4ª:
26/25 (1.040)
5ª:
24/27 (0.889)
6ª:
22/28 (0.786)
Parte ciclistica:
Tipo di telaio:
A semi-doppia culla
Angolo di incidenza:
25.33 grado
Avancorsa:
76.0 mm (2.99 in)
Pneumatico anteriore:
Tipo:
Con camera d'aria
Misura:
110/70R17M/C 54H
Produttore/modello:
BRIDGESTONE/BT090F RADIAL G
Pneumatico posteriore:
Tipo:
Con camera d'aria
Misura:
140/70R17M/C 66HProduttore/modello:
BRIDGESTONE/BT090R RADIAL G
Carico:
Carico massimo:
185 kg (408 lb)
* (Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a pneu-
matici freddi):
Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Posteriore:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Condizione di carico:
90–185 kg (198–408 lb)
Anteriore:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Posteriore:
225 kPa (2.25 kgf/cm 2
, 33 psi)
Ruota anteriore:
Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
17M/C x MT3.00
Ruota posteriore:
Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
17M/C x MT4.00
Freno anteriore:
Tipo:
A disco singoloComando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:
Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4
Sospensione anteriore:
Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
270.0 mm (10.63 in)
Sospensione posteriore:
Tipo:
Forcellone oscillante (sospensione artico-
lata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
265.0 mm (10.43 in)
Impianto elettrico:
Sistema d’accensione:
TCI (digitale)
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
YTZ7S

CARATTERISTICHE TECNICHE

8-3
1
2
3
4
5
6
7
8
9

Tensione, capacità:
12 V, 6.0 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina
×
quantità:
Faro:
12 V, 60 W/55 W
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W
×
2
Indicatore di direzione posteriore:
12 V, 10.0 W
×
2
Luce ausiliaria:
12 V, 5.0 W
×
1
Luce targa:
12 V, 5.0 W
Luce pannello strumenti:
EL (elettroluminescente)
Spia del folle:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED

Fusibili:
Fusibile principale:
30.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
7.5 A
Fusibile della ventola del radiatore:
7.5 A
Fusibile dell’impianto di iniezione carburante:
7.5 A
Fusibile di backup:
7.5 A

9-1
2
3
4
5
6
7
8
9

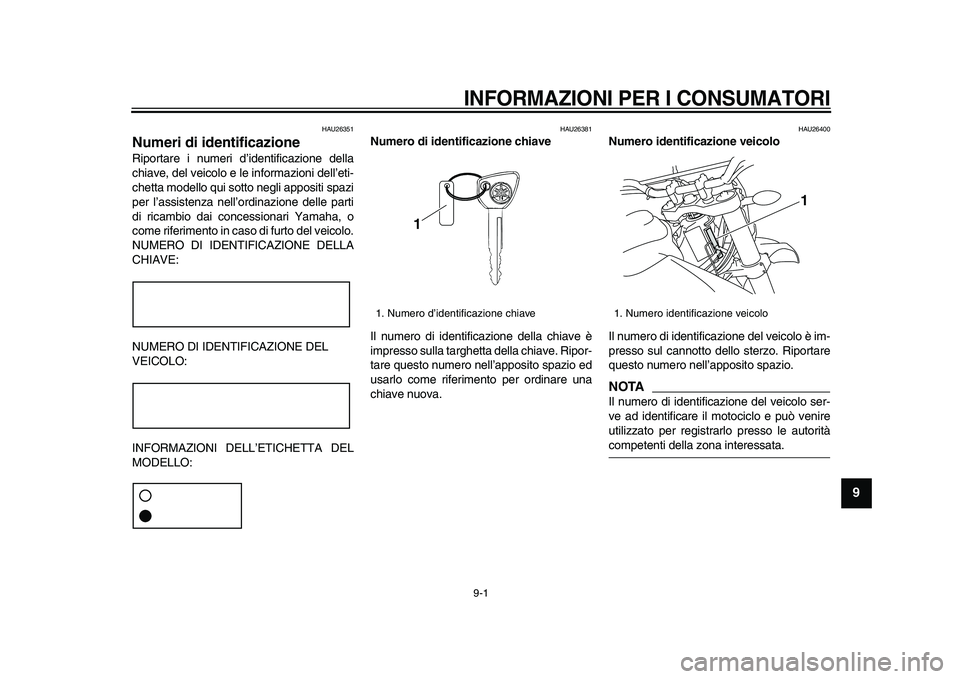

INFORMAZIONI PER I CONSUMATORI

HAU26351
Numeri di identificazione
Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA

Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
1. Numero d’identificazione chiave
1

1. Numero identificazione veicolo
1

INFORMAZIONI PER I CONSUMATORI

9-2
1
2
3
4
5
6
7
8
9

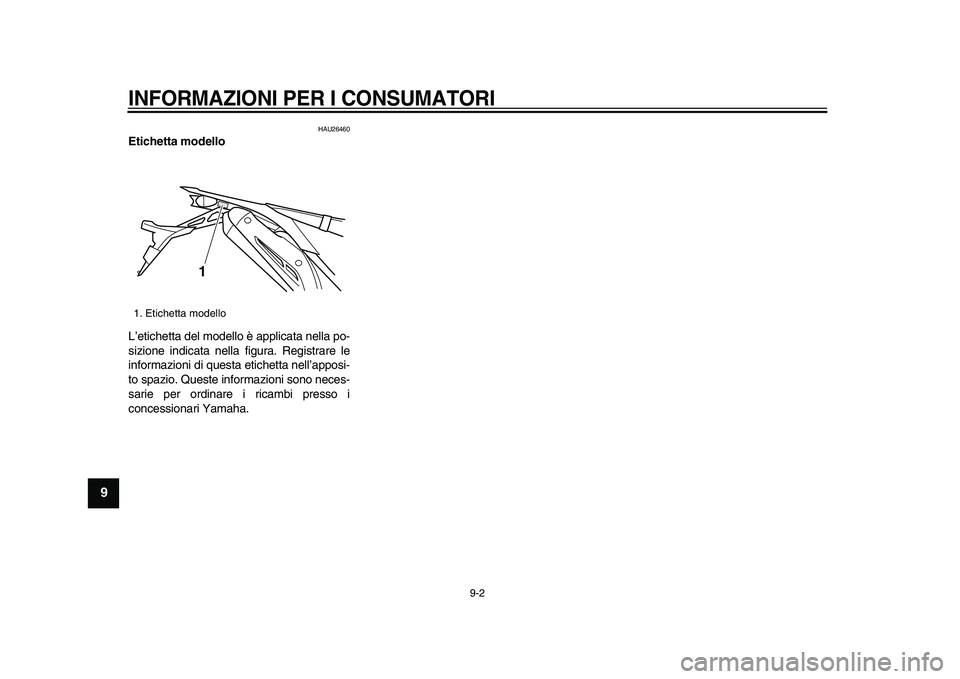

HAU26460
Etichetta modello
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’apposi-
to spazio. Queste informazioni sono neces-
sarie per ordinare i ricambi presso i
concessionari Yamaha.
1. Etichetta modello
1

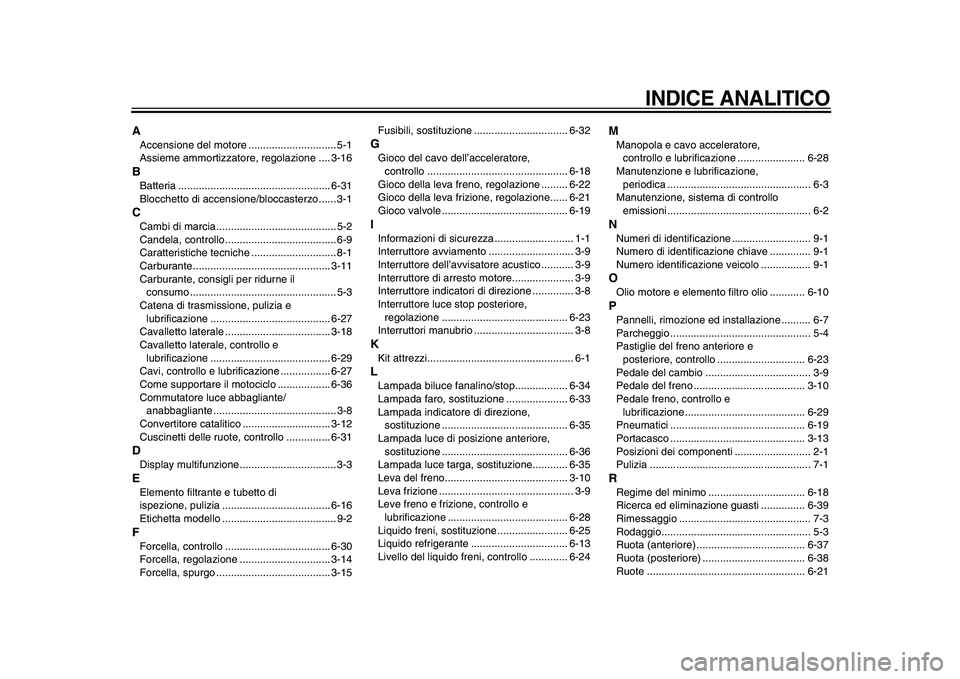

INDICE ANALITICO

A
Accensione del motore .............................. 5-1
Assieme ammortizzatore, regolazione .... 3-16
B
Batteria .................................................... 6-31
Blocchetto di accensione/bloccasterzo...... 3-1
C
Cambi di marcia......................................... 5-2
Candela, controllo...................................... 6-9
Caratteristiche tecniche ............................. 8-1
Carburante............................................... 3-11
Carburante, consigli per ridurne il
consumo .................................................. 5-3
Catena di trasmissione, pulizia e
lubrificazione ......................................... 6-27
Cavalletto laterale .................................... 3-18
Cavalletto laterale, controllo e
lubrificazione ......................................... 6-29
Cavi, controllo e lubrificazione ................. 6-27
Come supportare il motociclo .................. 6-36
Commutatore luce abbagliante/
anabbagliante .......................................... 3-8
Convertitore catalitico .............................. 3-12
Cuscinetti delle ruote, controllo ............... 6-31
D
Display multifunzione................................. 3-3
E
Elemento filtrante e tubetto di
ispezione, pulizia ..................................... 6-16
Etichetta modello ....................................... 9-2
F
Forcella, controllo .................................... 6-30
Forcella, regolazione ............................... 3-14
Forcella, spurgo ....................................... 3-15Fusibili, sostituzione ................................ 6-32
G
Gioco del cavo dell’acceleratore,
controllo ................................................ 6-18
Gioco della leva freno, regolazione ......... 6-22
Gioco della leva frizione, regolazione...... 6-21
Gioco valvole ........................................... 6-19
I
Informazioni di sicurezza ........................... 1-1
Interruttore avviamento ............................. 3-9
Interruttore dell’avvisatore acustico ........... 3-9
Interruttore di arresto motore..................... 3-9
Interruttore indicatori di direzione .............. 3-8
Interruttore luce stop posteriore,
regolazione ........................................... 6-23
Interruttori manubrio .................................. 3-8
K
Kit attrezzi.................................................. 6-1
L
Lampada biluce fanalino/stop.................. 6-34
Lampada faro, sostituzione ..................... 6-33
Lampada indicatore di direzione,
sostituzione ........................................... 6-35
Lampada luce di posizione anteriore,
sostituzione ........................................... 6-36
Lampada luce targa, sostituzione............ 6-35
Leva del freno.......................................... 3-10
Leva frizione .............................................. 3-9
Leve freno e frizione, controllo e
lubrificazione ......................................... 6-28
Liquido freni, sostituzione ........................ 6-25
Liquido refrigerante ................................. 6-13
Livello del liquido freni, controllo ............. 6-24
M
Manopola e cavo acceleratore,
controllo e lubrificazione ....................... 6-28
Manutenzione e lubrificazione,
periodica ................................................. 6-3
Manutenzione, sistema di controllo
emissioni ................................................. 6-2
N
Numeri di identificazione ........................... 9-1
Numero di identificazione chiave .............. 9-1
Numero identificazione veicolo ................. 9-1
O
Olio motore e elemento filtro olio ............ 6-10
P
Pannelli, rimozione ed installazione .......... 6-7
Parcheggio ................................................ 5-4
Pastiglie del freno anteriore e
posteriore, controllo .............................. 6-23
Pedale del cambio .................................... 3-9
Pedale del freno ...................................... 3-10
Pedale freno, controllo e
lubrificazione ......................................... 6-29
Pneumatici .............................................. 6-19
Portacasco .............................................. 3-13
Posizioni dei componenti .......................... 2-1
Pulizia ....................................................... 7-1
R
Regime del minimo ................................. 6-18
Ricerca ed eliminazione guasti ............... 6-39
Rimessaggio ............................................. 7-3
Rodaggio................................................... 5-3
Ruota (anteriore) ..................................... 6-37
Ruota (posteriore) ................................... 6-38
Ruote ...................................................... 6-21

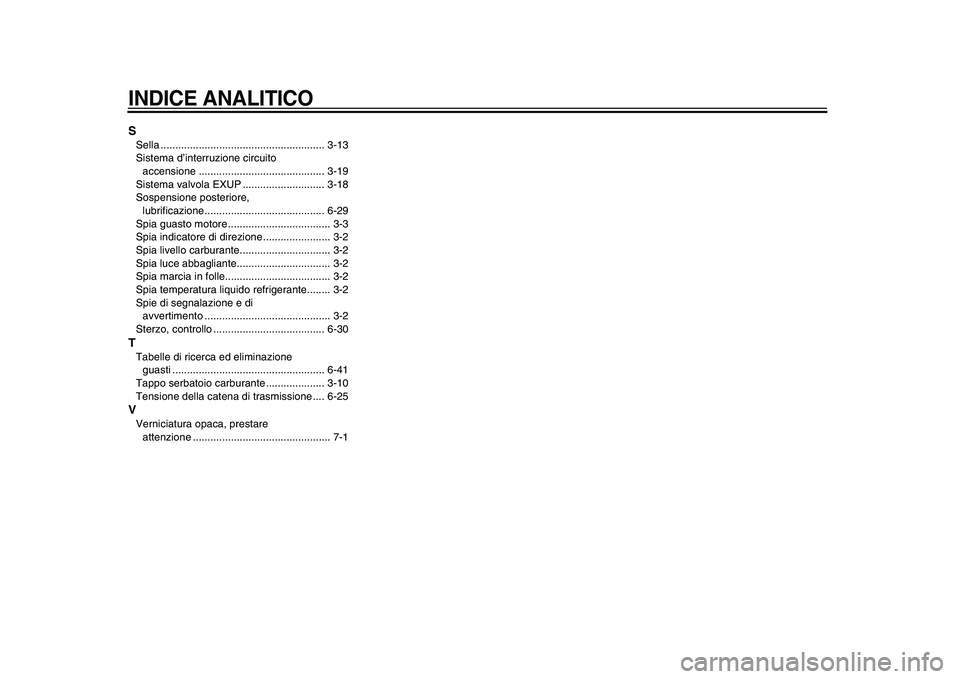

INDICE ANALITICO

S
Sella ........................................................ 3-13
Sistema d’interruzione circuito
accensione ........................................... 3-19
Sistema valvola EXUP ............................ 3-18
Sospensione posteriore,
lubrificazione......................................... 6-29
Spia guasto motore ................................... 3-3
Spia indicatore di direzione ....................... 3-2
Spia livello carburante............................... 3-2
Spia luce abbagliante................................ 3-2
Spia marcia in folle.................................... 3-2
Spia temperatura liquido refrigerante........ 3-2
Spie di segnalazione e di
avvertimento ........................................... 3-2
Sterzo, controllo ...................................... 6-30
T
Tabelle di ricerca ed eliminazione
guasti .................................................... 6-41
Tappo serbatoio carburante .................... 3-10
Tensione della catena di trasmissione .... 6-25
V
Verniciatura opaca, prestare
attenzione ............................................... 7-1
