ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-32
2
3
4
5
67
8
9

électriques.
ATTENTION

FCA16520
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). L’utilisation d’un chargeur
de batterie conventionnel va endomma-
ger la batterie. Si l’on ne peut se procu-
rer un chargeur à tension constante, il
est indispensable de faire charger la bat-
terie par un concessionnaire Yamaha.
Entreposage de la batterie
1. Lorsque le véhicule ne sera pas utilisé
pendant plus d’un mois, déposer la
batterie, la recharger complètement et
la ranger dans un endroit frais et sec.
ATTENTION:
Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16302]

2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION

FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie dé-
chargée risque de l’endommager de fa-
çon irréversible.

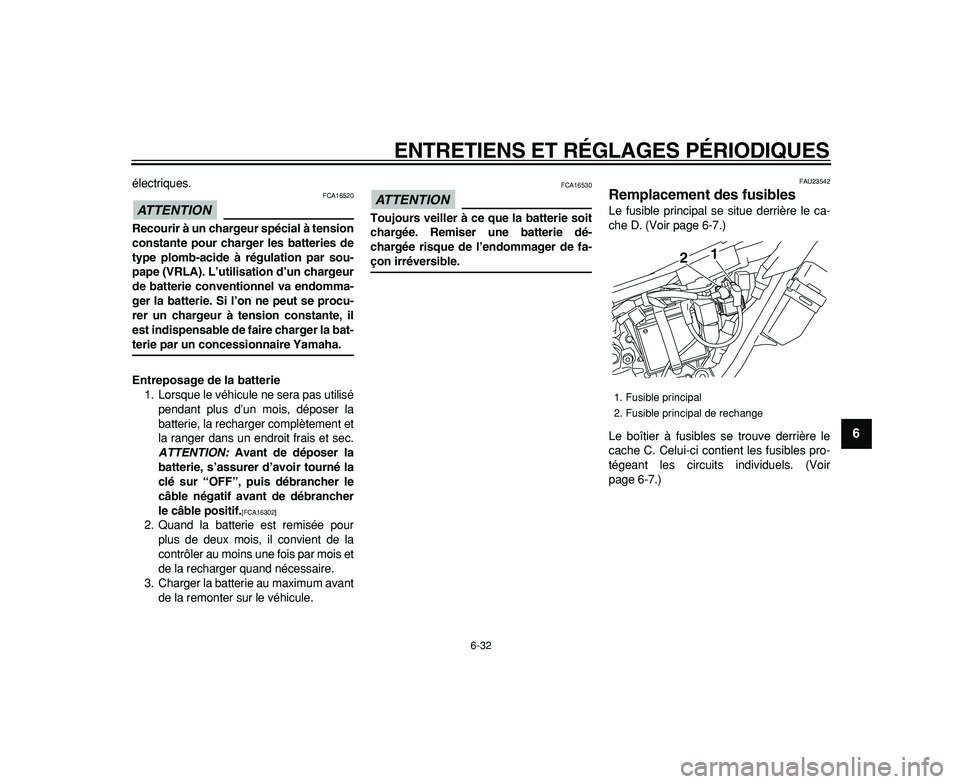

FAU23542
Remplacement des fusibles
Le fusible principal se situe derrière le ca-
che D. (Voir page 6-7.)
Le boîtier à fusibles se trouve derrière le
cache C. Celui-ci contient les fusibles pro-
tégeant les circuits individuels. (Voir
page 6-7.)
1. Fusible principal
2. Fusible principal de rechange
21

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-33
1
2
3
4
5
6
7
8
9

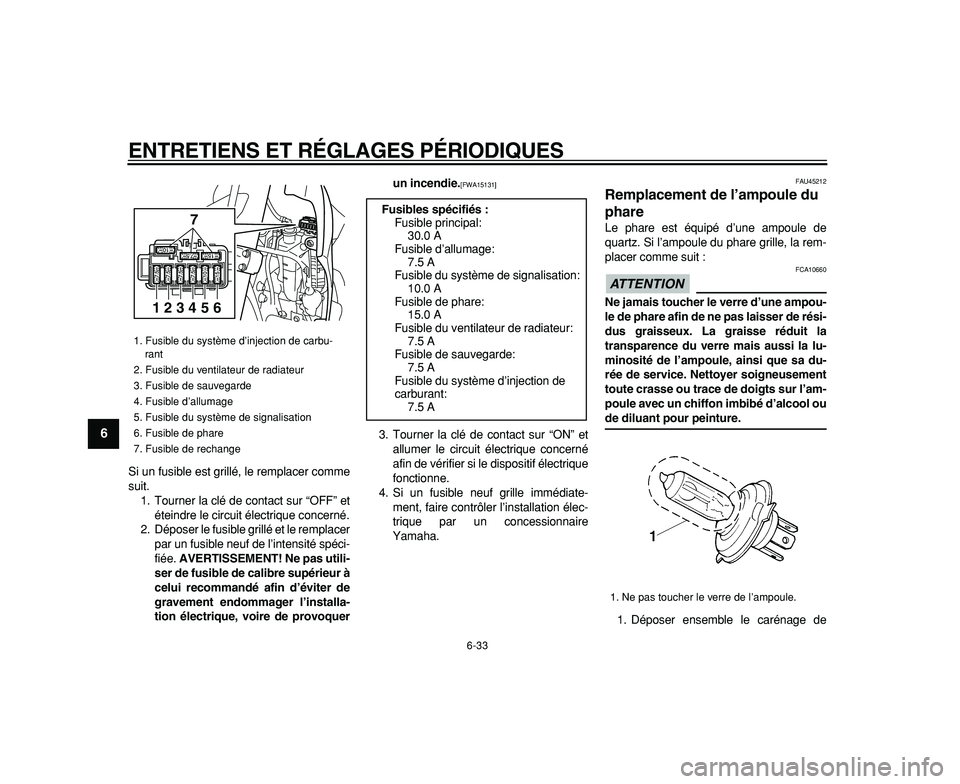

Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée.
AVERTISSEMENT! Ne pas utili-
ser de fusible de calibre supérieur à
celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquerun incendie.
[FWA15131]

3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si un fusible neuf grille immédiate-
ment, faire contrôler l’installation élec-
trique par un concessionnaire
Yamaha.
FAU45212
Remplacement de l’ampoule du
phare
Le phare est équipé d’une ampoule de
quartz. Si l’ampoule du phare grille, la rem-
placer comme suit :
ATTENTION

FCA10660
Ne jamais toucher le verre d’une ampou-
le de phare afin de ne pas laisser de rési-
dus graisseux. La graisse réduit la
transparence du verre mais aussi la lu-
minosité de l’ampoule, ainsi que sa du-
rée de service. Nettoyer soigneusement
toute crasse ou trace de doigts sur l’am-
poule avec un chiffon imbibé d’alcool ou
de diluant pour peinture.

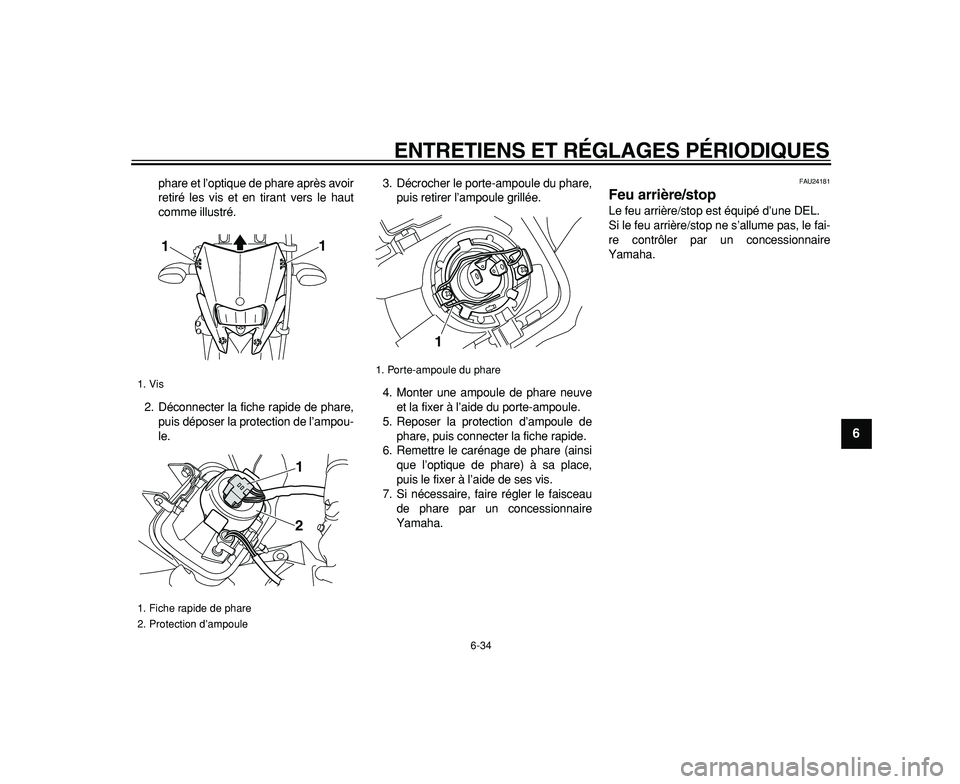

1. Déposer ensemble le carénage de
1. Fusible du système d’injection de carbu-
rant
2. Fusible du ventilateur de radiateur
3. Fusible de sauvegarde
4. Fusible d’allumage
5. Fusible du système de signalisation
6. Fusible de phare
7. Fusible de rechange
7
123456

Fusibles spécifiés :
Fusible principal:
30.0 A
Fusible d’allumage:
7.5 A
Fusible du système de signalisation:
10.0 A
Fusible de phare:
15.0 A
Fusible du ventilateur de radiateur:
7.5 A
Fusible de sauvegarde:
7.5 A
Fusible du système d’injection de
carburant:
7.5 A
1. Ne pas toucher le verre de l’ampoule.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-34
2
3
4
5
67
8
9

phare et l’optique de phare après avoir
retiré les vis et en tirant vers le haut
comme illustré.
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’ampou-
le.3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.
6. Remettre le carénage de phare (ainsi
que l’optique de phare) à sa place,
puis le fixer à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU24181
Feu arrière/stop
Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le fai-
re contrôler par un concessionnaire
Yamaha.
1. Vis
1. Fiche rapide de phare
2. Protection d’ampoule
1
1
1
2

1. Porte-ampoule du phare
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-35
1
2
3
4
5
6
7
8
9

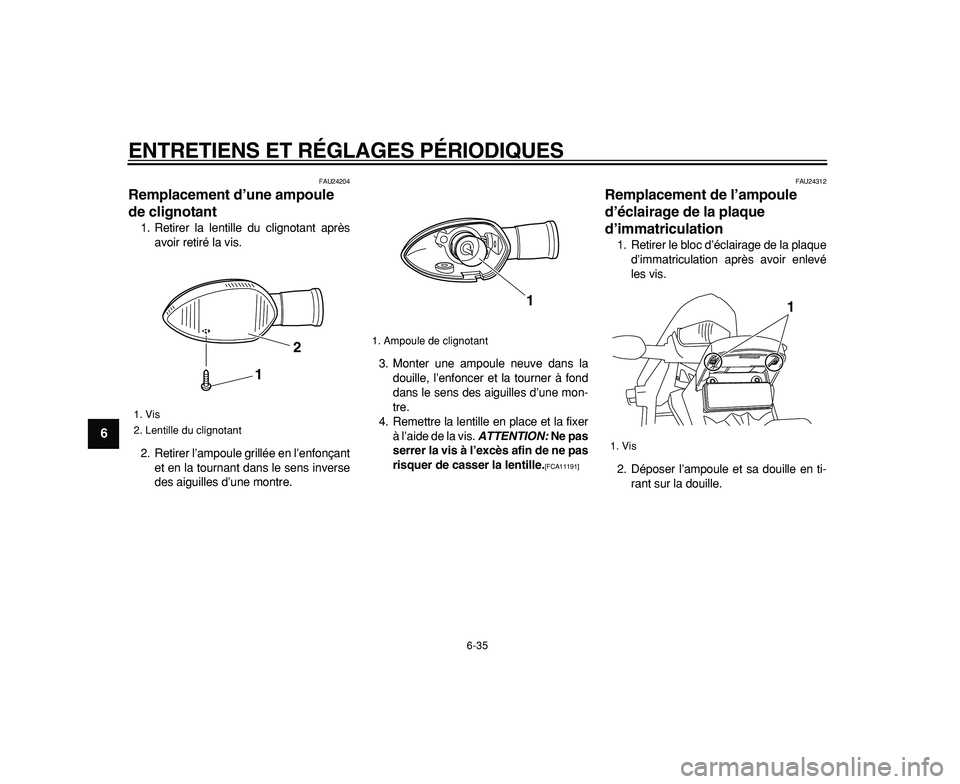

FAU24204
Remplacement d’une ampoule
de clignotant
1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis.
ATTENTION:
Ne pas
serrer la vis à l’excès afin de ne pas
risquer de casser la lentille.
[FCA11191]

FAU24312
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation
1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
les vis.
2. Déposer l’ampoule et sa douille en ti-
rant sur la douille.
1. Vis
2. Lentille du clignotant
1
2

1. Ampoule de clignotant
1

1. Vis
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-36
2
3
4
5
67
8
9

3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Remettre le bloc d’ampoule d’éclaira-
ge de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.

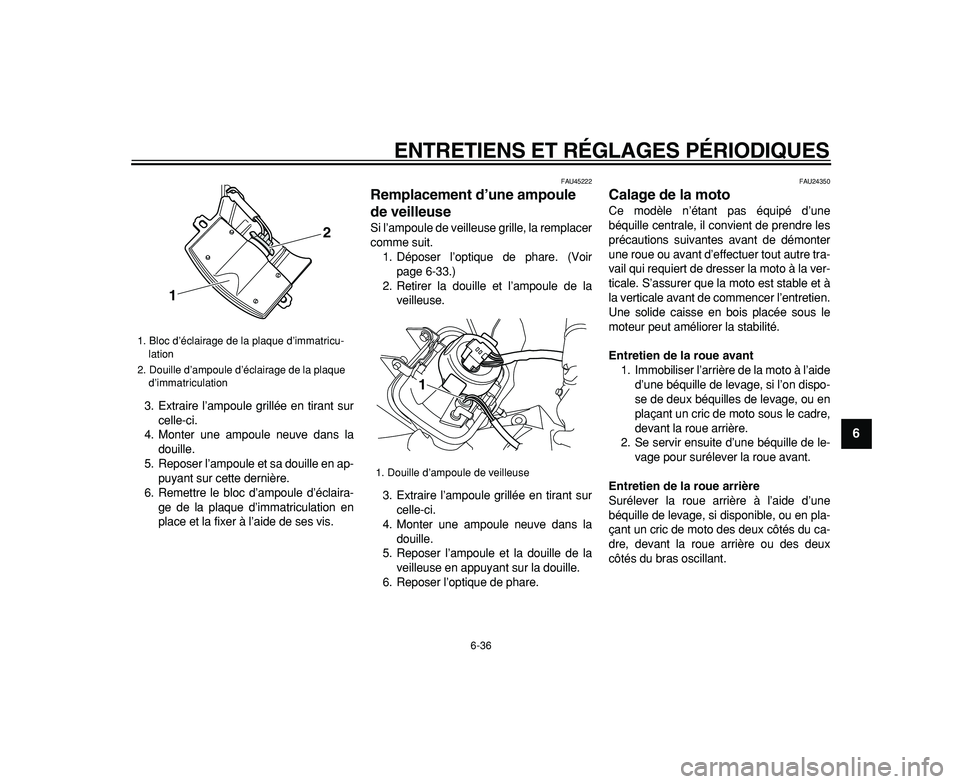

FAU45222
Remplacement d’une ampoule
de veilleuse
Si l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Déposer l’optique de phare. (Voir
page 6-33.)
2. Retirer la douille et l’ampoule de la
veilleuse.
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et la douille de la
veilleuse en appuyant sur la douille.
6. Reposer l’optique de phare.
FAU24350
Calage de la moto
Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dispo-
se de deux béquilles de levage, ou en
plaçant un cric de moto sous le cadre,
devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux
côtés du bras oscillant.

1. Bloc d’éclairage de la plaque d’immatricu-
lation
2. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
12

1. Douille d’ampoule de veilleuse
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-37
1
2
3
4
5
6
7
8
9

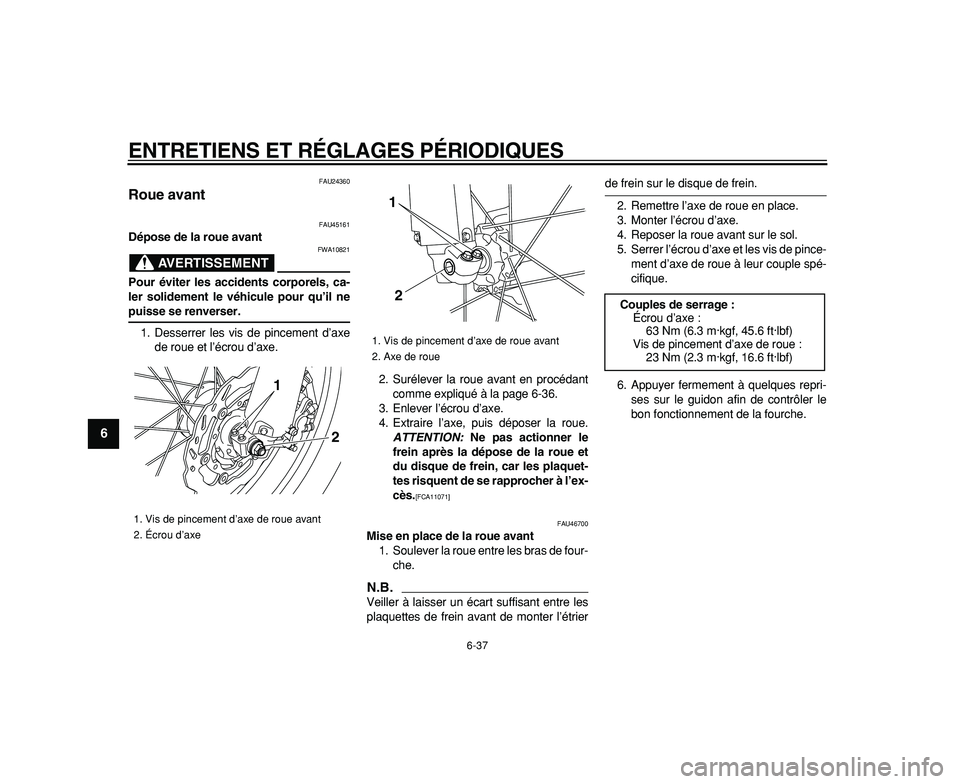

FAU24360
Roue avant
FAU45161
Dépose de la roue avant
AVERTISSEMENT

FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.
1. Desserrer les vis de pincement d’axe
de roue et l’écrou d’axe.
2. Surélever la roue avant en procédant
comme expliqué à la page 6-36.
3. Enlever l’écrou d’axe.
4. Extraire l’axe, puis déposer la roue.
ATTENTION:
Ne pas actionner le
frein après la dépose de la roue et
du disque de frein, car les plaquet-
tes risquent de se rapprocher à l’ex-
cès.
[FCA11071]

FAU46700
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.
N.B.

Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter l’étrier
de frein sur le disque de frein.
2. Remettre l’axe de roue en place.
3. Monter l’écrou d’axe.
4. Reposer la roue avant sur le sol.
5. Serrer l’écrou d’axe et les vis de pince-
ment d’axe de roue à leur couple spé-
cifique.
6. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
1. Vis de pincement d’axe de roue avant
2. Écrou d’axe
2
1

1. Vis de pincement dÕaxe de roue avant
2. Axe de roue
1
2

Couples de serrage :
Écrou d’axe :
63 Nm (6.3 m·kgf, 45.6 ft·lbf)
Vis de pincement d’axe de roue :
23 Nm (2.3 m·kgf, 16.6 ft·lbf)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-38
2
3
4
5
67
8
9

FAU25080
Roue arrière
FAU45181
Dépose de la roue arrière
AVERTISSEMENT

FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.
1. Desserrer l’écrou d’axe.
2. Surélever la roue arrière en procédant
comme expliqué à la page 6-36.
3. Déposer l’écrou d’axe et la rondelle.
4. Desserrer le contre-écrou et la vis de
réglage de la chaîne de transmission
figurant de part et d’autre du bras os-
cillant.
5. Extraire l’axe tout en maintenant
l’étrier de frein.6. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.
N.B.

Il n’est pas nécessaire de démonter la chaî-
ne pour déposer et reposer la roue arrière.
7. Déposer la roue.
ATTENTION:
Ne
pas actionner le frein après la dé-
pose de la roue et du disque de
frein, car les plaquettes risquent de
se rapprocher à l’excès.
[FCA11071]

FAU45190
Mise en place de la roue arrière
1. Mettre la roue et le support d’étrier de
frein en place en insérant l’axe de roue
par le côté gauche.
1. Écrou d’axe
2. Rondelle
3. Vis de réglage de la tension de la chaîne
de transmission
4. Contre-écrou
5. Étrier de frein
1
34
2
5

1. Axe de roue
1

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-39
1
2
3
4
5
6
7
8
9
N.B.


S’assurer que la retenue du support
d’étrier de frein est bien assise dans la
fente du bras oscillant.

Veiller à laisser un écart suffisant entre
les plaquettes de frein avant de mon-
ter la roue.
2. Monter la chaîne de transmission sur
la couronne arrière.
3. Monter la rondelle et l’écrou d’axe,
puis reposer la roue arrière sur le sol.
4. Régler la tension de la chaîne de
transmission. (Voir page 6-25.)
5. Serrer l’écrou d’axe au couple de ser-
rage spécifié.
FAU25871
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarra-
ge et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT

FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-
1. Support d’étrier de frein
2. Retenue
3. Fente
1
2
3

Couple de serrage :
Écrou d’axe :
125 Nm (12.5 m·kgf, 90.4 ft·lbf)
