MANUEL DU PROPRIÉTAIRE
32D-28199-F2
WR250R

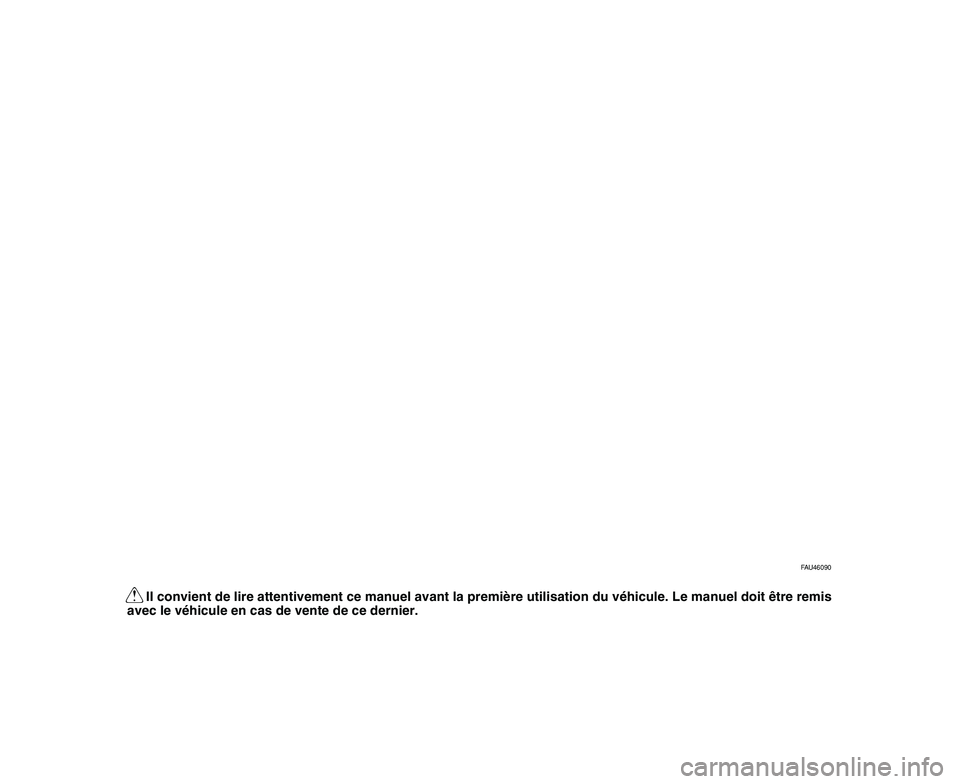

Il convient de lire attentivement ce manuel avant la pre-
mière utilisation du véhicule.

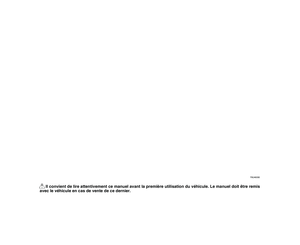

Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis
FAU46090
Q
avec le véhicule en cas de vente de ce dernier.

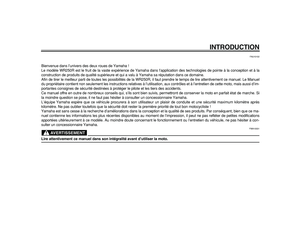

INTRODUCTION
FAU10102
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle WR250R est le fruit de la vaste expérience de Yamaha dans l’application des technologies de pointe à la conception et à la
construction de produits de qualité supérieure et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la WR250R, il faut prendre le temps de lire attentivement ce manuel. Le Manuel
du propriétaire contient non seulement les instructions relatives à l’utilisation, aux contrôles et à l’entretien de cette moto, mais aussi d’im-
portantes consignes de sécurité destinées à protéger le pilote et les tiers des accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver la moto en parfait état de marche. Si
la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule procurera à son utilisateur un plaisir de conduite et une sécurité maximum kilomètre après
kilomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce ma-
nuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites modifications
apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionnement ou l’entretien du véhicule, ne pas hésiter à con-
sulter un concessionnaire Yamaha.
AVERTISSEMENT

FWA10031
Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto.

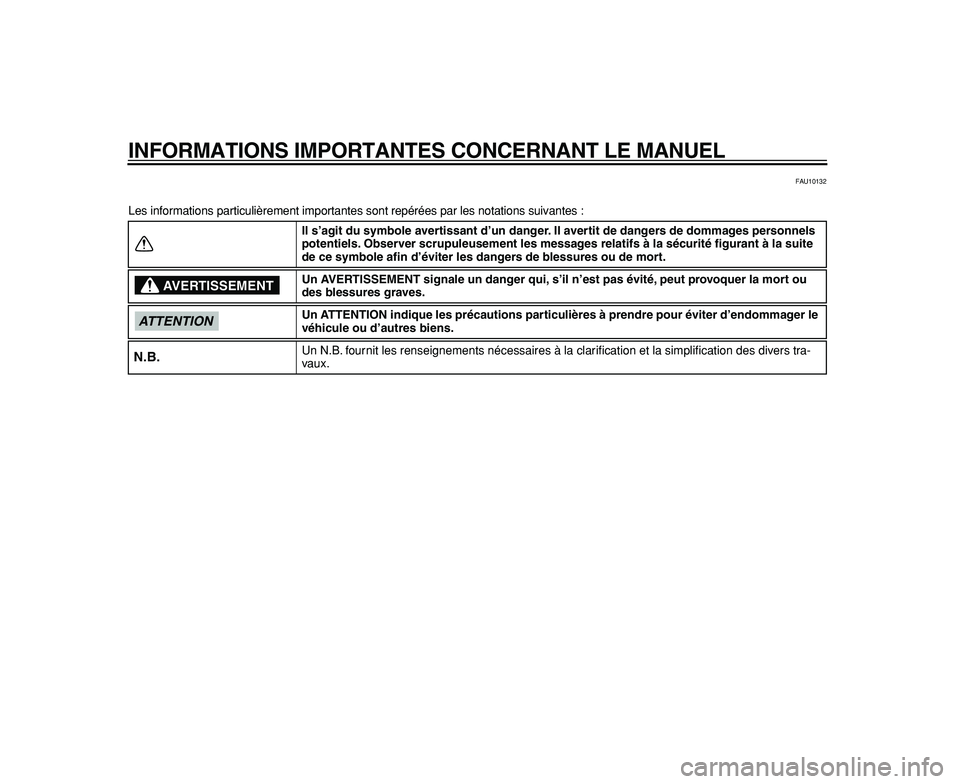

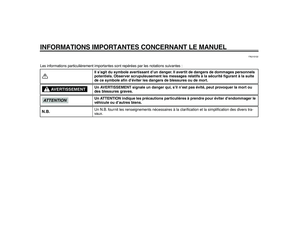

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10132
Les informations particulièrement importantes sont repérées par les notations suivantes :
Il s’agit du symbole avertissant d’un danger. Il avertit de dangers de dommages personnels
potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite
de ce symbole afin d’éviter les dangers de blessures ou de mort.
Un AVERTISSEMENT signale un danger qui, s’il n’est pas évité, peut provoquer la mort ou
des blessures graves.
Un ATTENTION indique les précautions particulières à prendre pour éviter d’endommager le
véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTIONN.B.

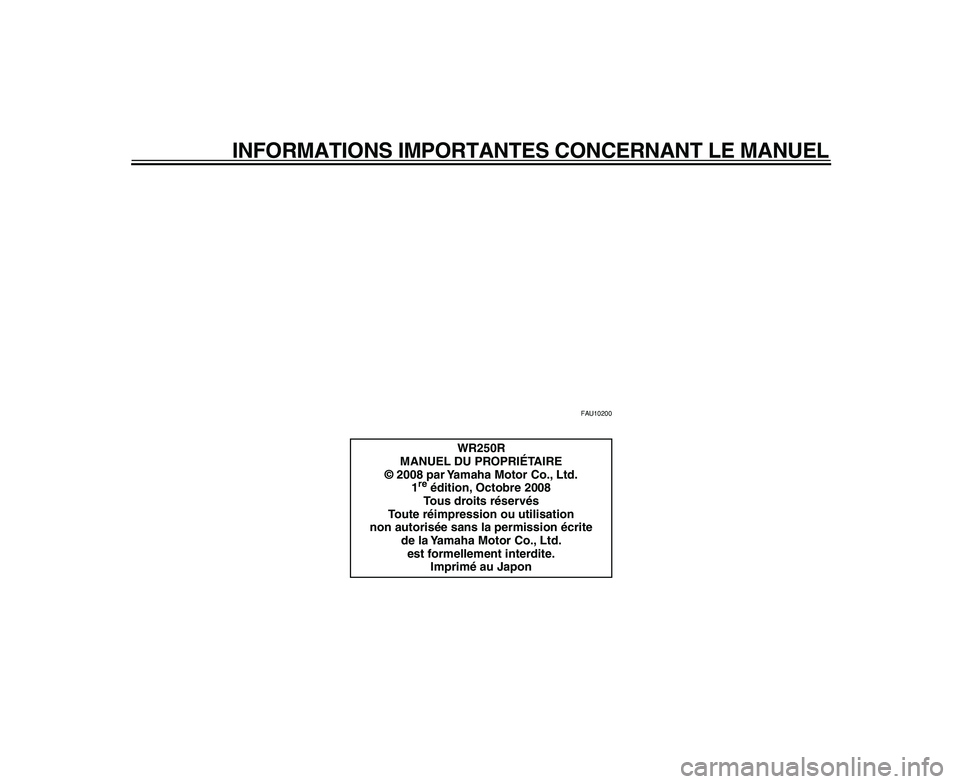

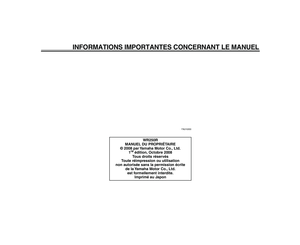

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FAU10200
WR250R
MANUEL DU PROPRIÉTAIRE
© 2008 par Yamaha Motor Co., Ltd.
1 re
édition, Octobre 2008
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de la Yamaha Motor Co., Ltd.
est formellement interdite.
Imprimé au Japon

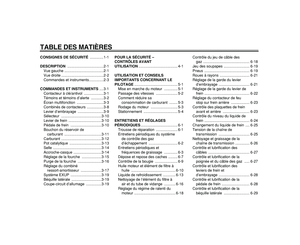

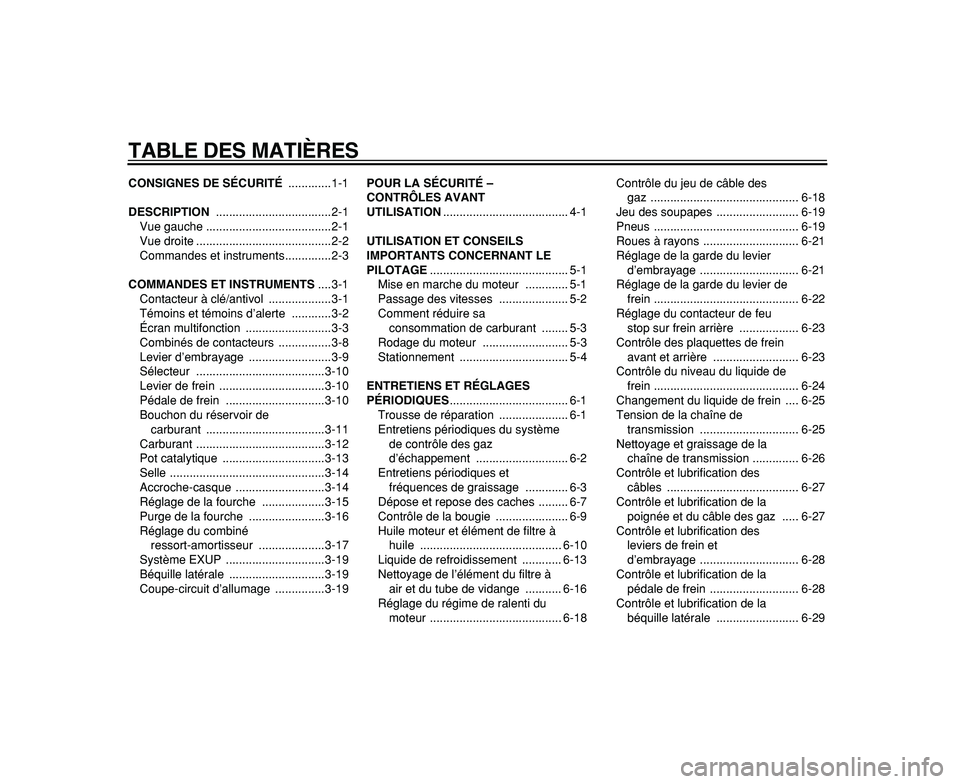

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
.............1-1
DESCRIPTION
...................................2-1

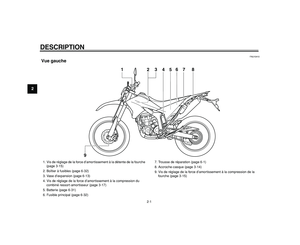

Vue gauche ......................................2-1

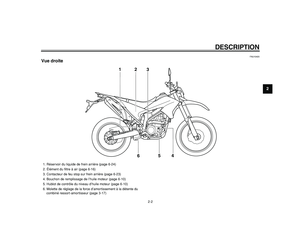

Vue droite .........................................2-2

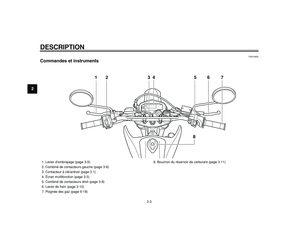

Commandes et instruments..............2-3
COMMANDES ET INSTRUMENTS
....3-1

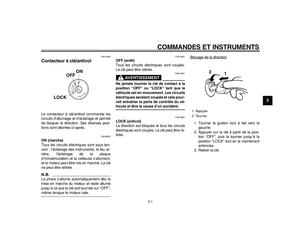

Contacteur à clé/antivol ...................3-1

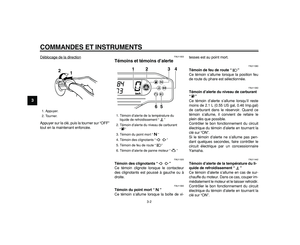

Témoins et témoins d’alerte ............3-2

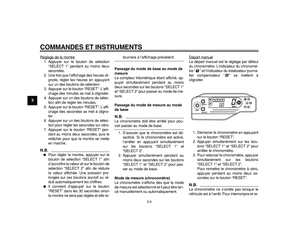

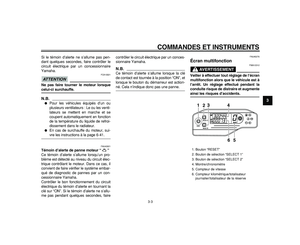

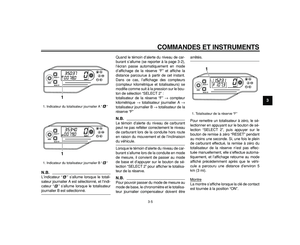

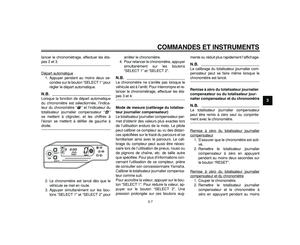

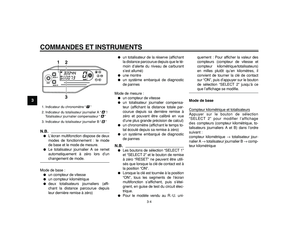

Écran multifonction ..........................3-3

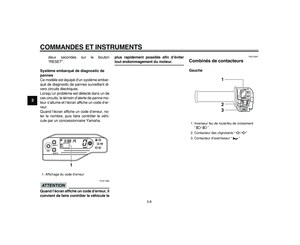

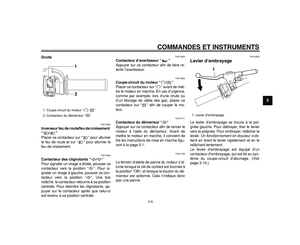

Combinés de contacteurs ................3-8
Levier d’embrayage .........................3-9

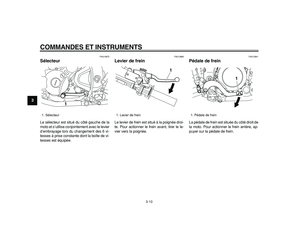

Sélecteur .......................................3-10
Levier de frein ................................3-10
Pédale de frein ..............................3-10

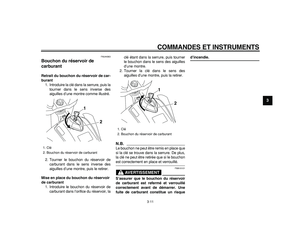

Bouchon du réservoir de
carburant ....................................3-11

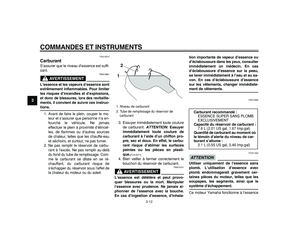

Carburant .......................................3-12
Pot catalytique ...............................3-13

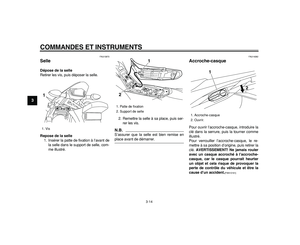

Selle ...............................................3-14
Accroche-casque ...........................3-14

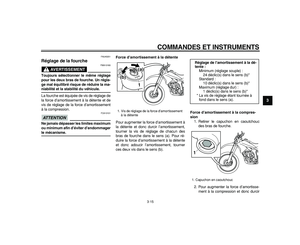

Réglage de la fourche ...................3-15

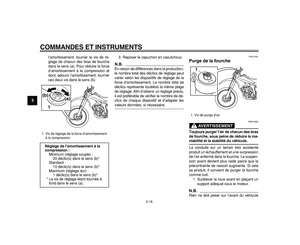

Purge de la fourche .......................3-16

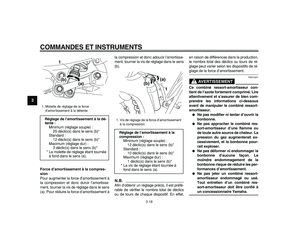

Réglage du combiné
ressort-amortisseur ....................3-17

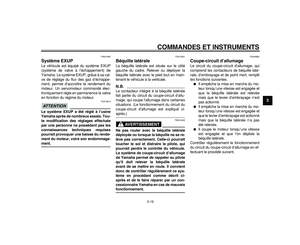

Système EXUP ..............................3-19
Béquille latérale .............................3-19
Coupe-circuit d’allumage ...............3-19

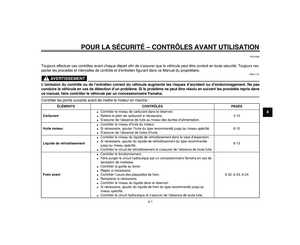

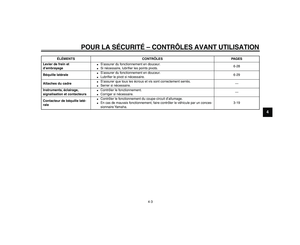

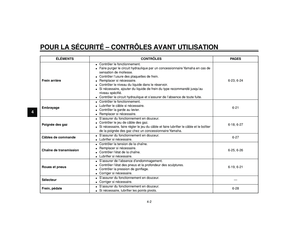

POUR LA SÉCURITÉ –
CONTRÔLES AVANT
UTILISATION
...................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE
.......................................... 5-1

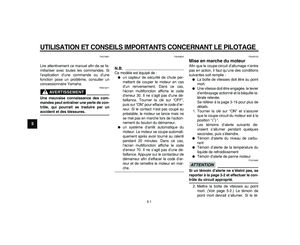

Mise en marche du moteur ............. 5-1

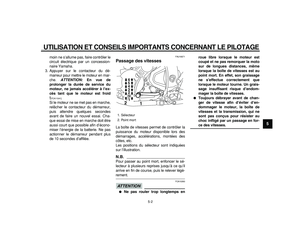

Passage des vitesses ..................... 5-2

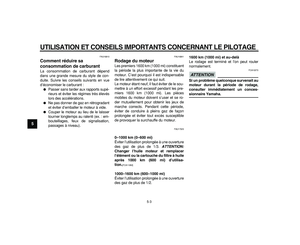

Comment réduire sa
consommation de carburant ........ 5-3
Rodage du moteur .......................... 5-3
Stationnement ................................. 5-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES
.................................... 6-1

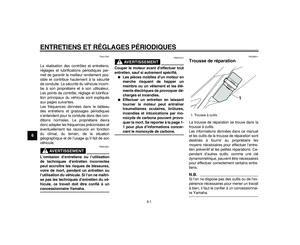

Trousse de réparation ..................... 6-1

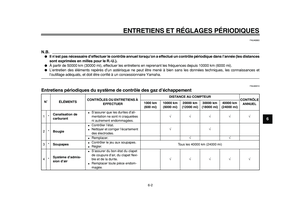

Entretiens périodiques du système
de contrôle des gaz
d’échappement ............................ 6-2

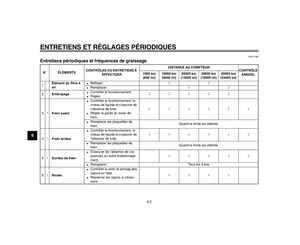

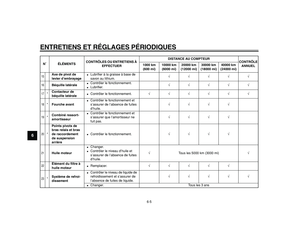

Entretiens périodiques et
fréquences de graissage ............. 6-3

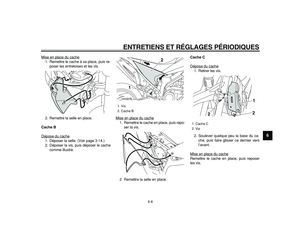

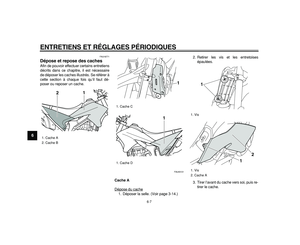

Dépose et repose des caches ......... 6-7

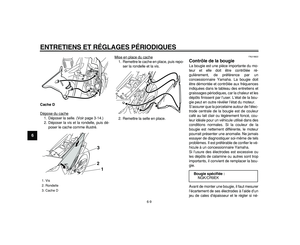

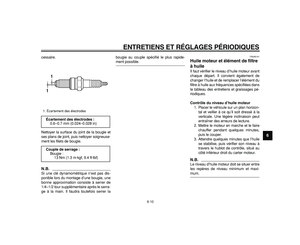

Contrôle de la bougie ...................... 6-9

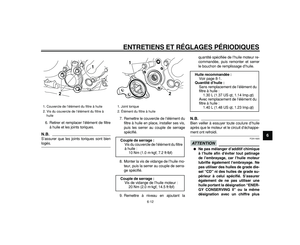

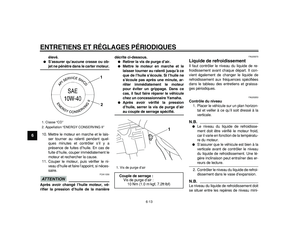

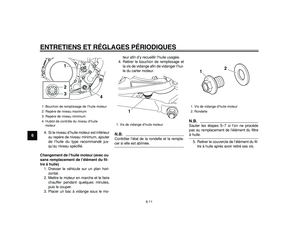

Huile moteur et élément de filtre à
huile ........................................... 6-10

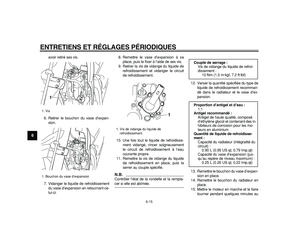

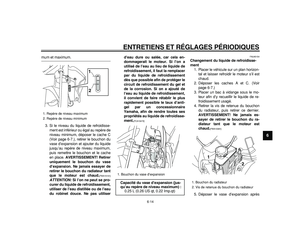

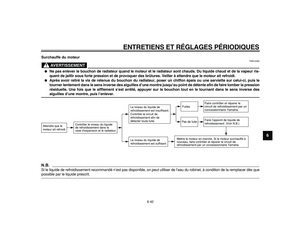

Liquide de refroidissement ............ 6-13

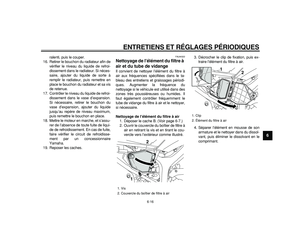

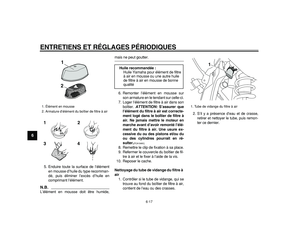

Nettoyage de l’élément du filtre à
air et du tube de vidange ........... 6-16

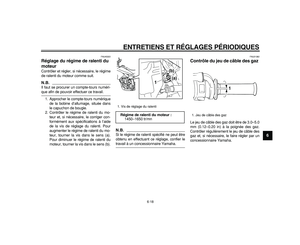

Réglage du régime de ralenti du
moteur ........................................ 6-18Contrôle du jeu de câble des
gaz ............................................. 6-18
Jeu des soupapes ......................... 6-19

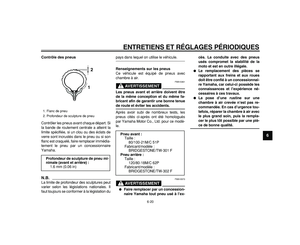

Pneus ............................................ 6-19

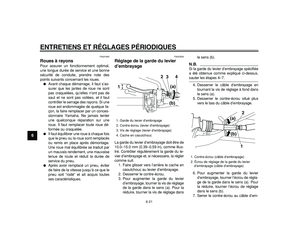

Roues à rayons ............................. 6-21
Réglage de la garde du levier
d’embrayage .............................. 6-21

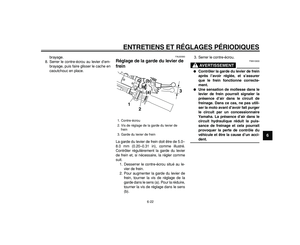

Réglage de la garde du levier de
frein ............................................ 6-22

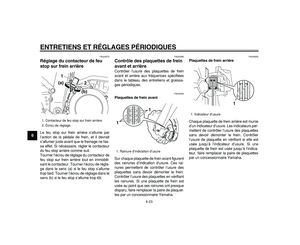

Réglage du contacteur de feu
stop sur frein arrière .................. 6-23
Contrôle des plaquettes de frein
avant et arrière .......................... 6-23

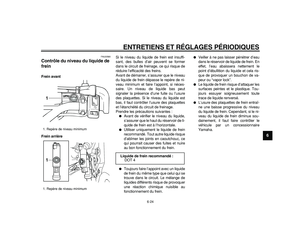

Contrôle du niveau du liquide de
frein ............................................ 6-24
Changement du liquide de frein .... 6-25

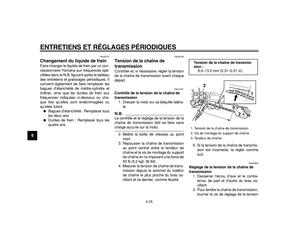

Tension de la chaîne de
transmission .............................. 6-25

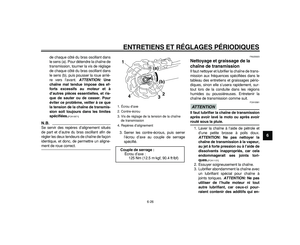

Nettoyage et graissage de la
chaîne de transmission .............. 6-26

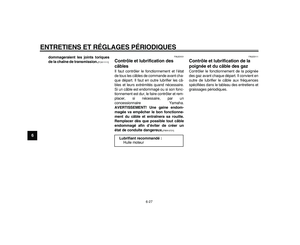

Contrôle et lubrification des
câbles ........................................ 6-27
Contrôle et lubrification de la
poignée et du câble des gaz ..... 6-27

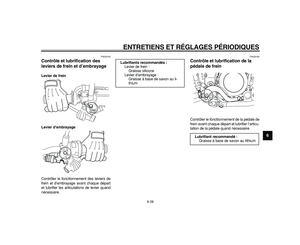

Contrôle et lubrification des
leviers de frein et
d’embrayage .............................. 6-28
Contrôle et lubrification de la
pédale de frein ........................... 6-28

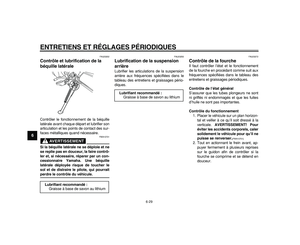

Contrôle et lubrification de la
béquille latérale ......................... 6-29

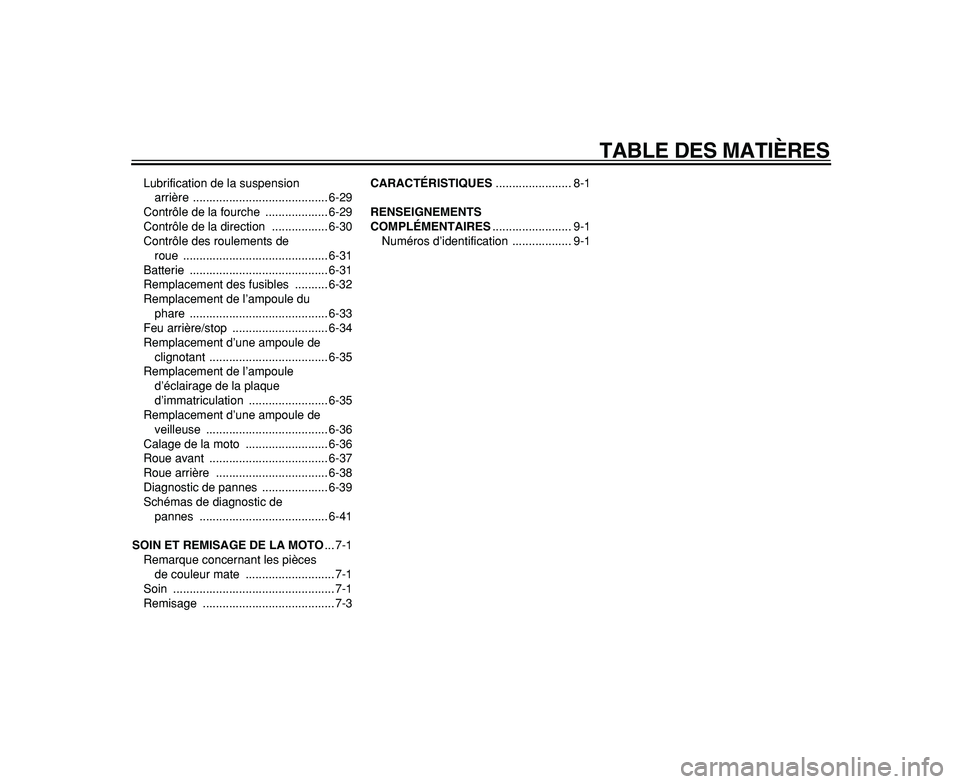

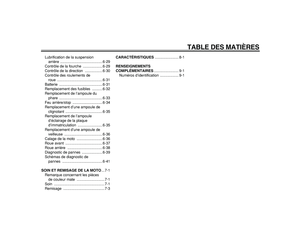

TABLE DES MATIÈRES
Lubrification de la suspension
arrière ......................................... 6-29
Contrôle de la fourche ................... 6-29

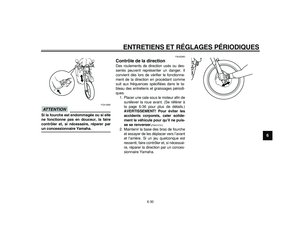

Contrôle de la direction ................. 6-30

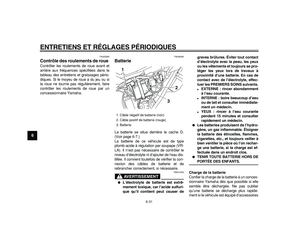

Contrôle des roulements de
roue ............................................ 6-31
Batterie .......................................... 6-31

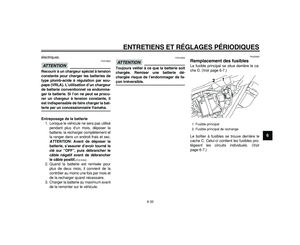

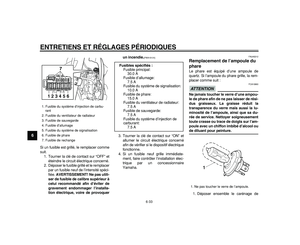

Remplacement des fusibles .......... 6-32

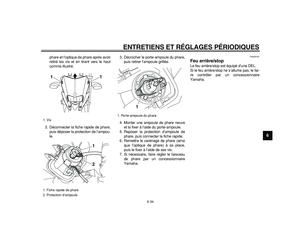

Remplacement de l’ampoule du
phare .......................................... 6-33
Feu arrière/stop ............................. 6-34

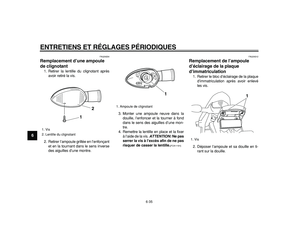

Remplacement d’une ampoule de
clignotant .................................... 6-35
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation ........................ 6-35

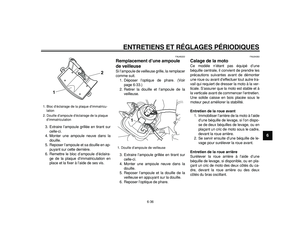

Remplacement d’une ampoule de
veilleuse ..................................... 6-36
Calage de la moto ......................... 6-36

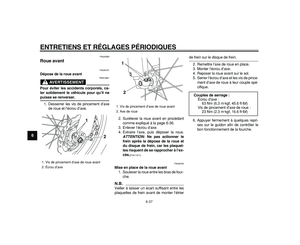

Roue avant .................................... 6-37

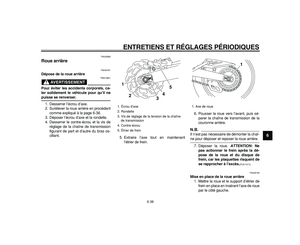

Roue arrière .................................. 6-38

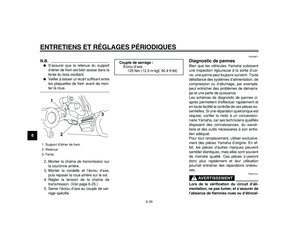

Diagnostic de pannes .................... 6-39

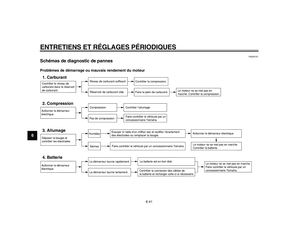

Schémas de diagnostic de
pannes ....................................... 6-41

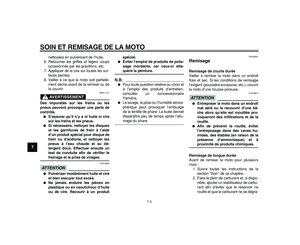

SOIN ET REMISAGE DE LA MOTO
... 7-1

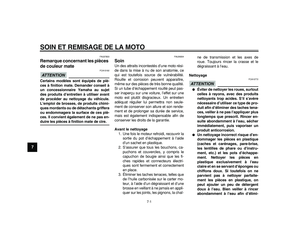

Remarque concernant les pièces
de couleur mate ........................... 7-1

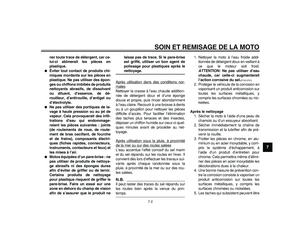

Soin ................................................. 7-1
Remisage ........................................ 7-3

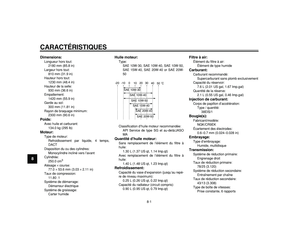

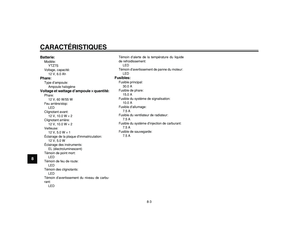

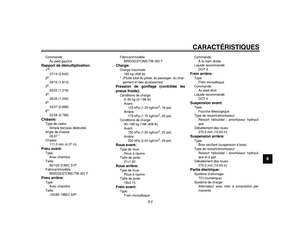

CARACTÉRISTIQUES
....................... 8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES
........................ 9-1
Numéros d’identification .................. 9-1

1-1
1

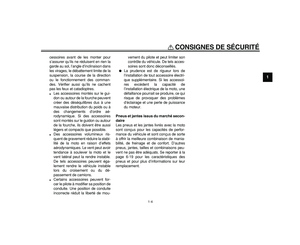

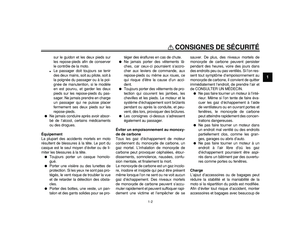

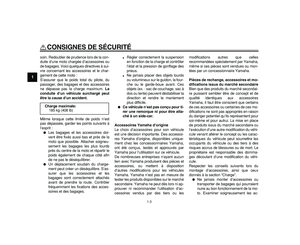

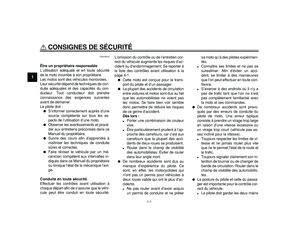

CONSIGNES DE SÉCURITÉ
FAU10313
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité
de la moto incombe à son propriétaire.
Les motos sont des véhicules monovoies.
Leur sécurité dépend de techniques de con-
duite adéquates et des capacités du con-
ducteur. Tout conducteur doit prendre
connaissance des exigences suivantes
avant de démarrer.
Le pilote doit :

S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation d’une moto.

Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.

Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.

Faire réviser le véhicule par un mé-
canicien compétent aux intervalles in-
diqués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique l’exi-
ge.
Conduite en toute sécurité
Effectuer les contrôles avant utilisation à
chaque départ afin de s’assurer que le véhi-
cule peut être conduit en toute sécurité.L’omission du contrôle ou de l’entretien cor-
rect du véhicule augmente les risques d’ac-
cident ou d’endommagement. Se reporter à
la liste des contrôles avant utilisation à la
page 4-1.

Cette moto est conçue pour le trans-
port du pilote et d’un passager.

La plupart des accidents de circulation
entre voitures et motos sont dus au fait
que les automobilistes ne voient pas
les motos. Se faire bien voir semble
donc permettre de réduire les risques
de ce genre d’accident.
Dès lors :

Porter une combinaison de couleur
vive.

Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de deux-roues se produisent.

Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.

De nombreux accidents sont dus au
manque d’expérience du pilote. Ce
sont, en effet, les motocyclistes qui
n’ont pas un permis pour véhicules à
deux roues valide qui ont le plus d’ac-
cidents.

Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêtersa moto qu’à des pilotes expérimen-
tés.

Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.

S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
la moto et ses commandes.

De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).

Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.

Toujours signaler clairement son in-
tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobilis-
tes.

La posture du pilote et celle du passa-
ger est importante pour le contrôle cor-
rect du véhicule.

Le pilote doit garder les deux mains
