2009 YAMAHA WR 125R Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE

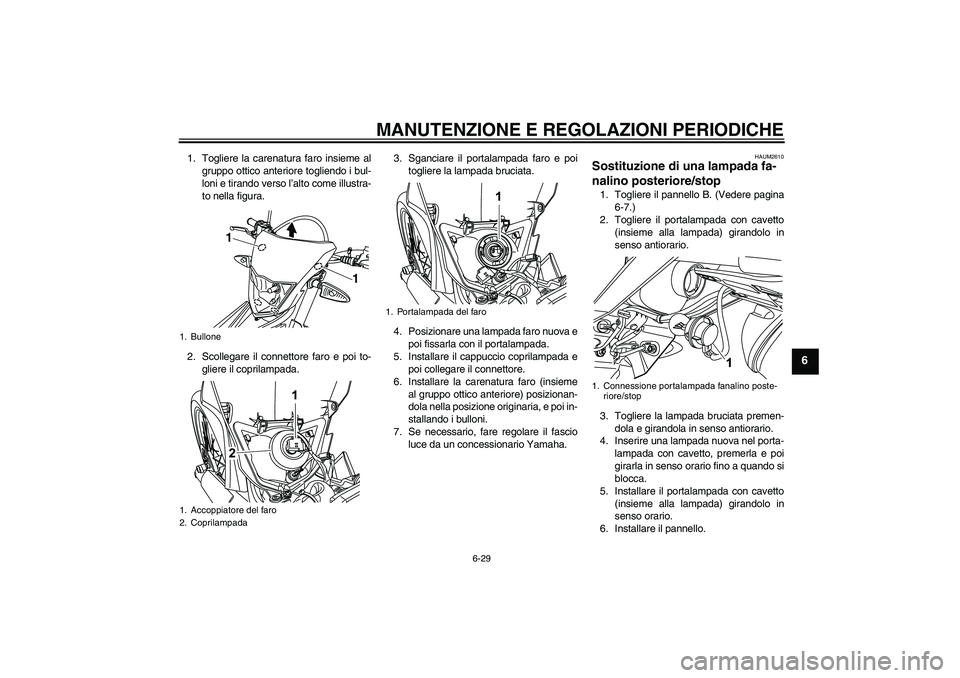

6-29
6
1. Togliere la carenatura faro insieme al
gruppo ottico anteriore togliendo i bul-
loni e tirando verso l’alto come illustra-
to nella figura.
2. Scollegare il connettore faro e poi to-
gliere il coprilampada.3. Sganciare il portalampada faro e poi
togliere la lampada bruciata.
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
5. Installare il cappuccio coprilampada e
poi collegare il connettore.
6. Installare la carenatura faro (insieme
al gruppo ottico anteriore) posizionan-
dola nella posizione originaria, e poi in-
stallando i bulloni.
7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAUM2610
Sostituzione di una lampada fa-
nalino posteriore/stop 1. Togliere il pannello B. (Vedere pagina
6-7.)
2. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario.
3. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
5. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
6. Installare il pannello.
1. Bullone
1. Accoppiatore del faro
2. Coprilampada
1
1
1. Portalampada del faro
1. Connessione portalampada fanalino poste-
riore/stop
U22BH0H0.book Page 29 Tuesday, December 16, 2008 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

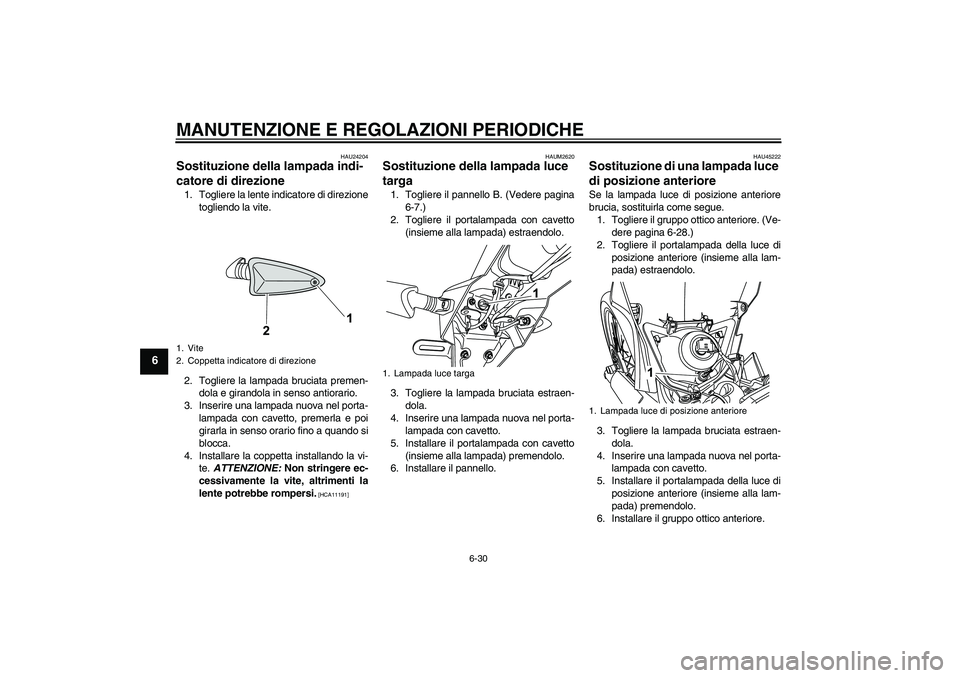

6-30
6
HAU24204
Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191]HAUM2620
Sostituzione della lampada luce
targa 1. Togliere il pannello B. (Vedere pagina
6-7.)
2. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il pannello.
HAU45222
Sostituzione di una lampada luce
di posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore. (Ve-
dere pagina 6-28.)
2. Togliere il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) estraendolo.
3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) premendolo.
6. Installare il gruppo ottico anteriore.
1. Vite
2. Coppetta indicatore di direzione
1. Lampada luce targa
1. Lampada luce di posizione anteriore
U22BH0H0.book Page 30 Tuesday, December 16, 2008 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
HAU24350
Come supportare il motociclo Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sottociascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU24360
Ruota anteriore
HAUM2632
Per togliere la ruota anteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci siapericolo che si ribalti.
1. Allentare i bulloni di fermo perno ruota
anteriore, poi il perno ruota ed i bulloni
pinze freno.1. Bullone fermo perno ruota anteriore
2. Perno ruota
3. Supporto del cavo del sensore velocità
U22BH0H0.book Page 31 Tuesday, December 16, 2008 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
2. Alzare la ruota anteriore da terra se-
guendo la procedura a pagina 6-31.
3. Rimuovere il supporto del cavo del
sensore di velocità togliendo la vite
(solo per il modello WR125R).
4. Togliere la pinza freno togliendo i bul-
loni.
5. Estrarre il perno ruota, togliere il sen-
sore velocità estraendolo, e poi toglie-
re la ruota. ATTENZIONE: Non
frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiu-
derebbero completamente.
[HCA11051]
HAUM2640
Per installare la ruota anteriore
1. Alzare la ruota tra gli steli forcella.
2. Installare il sensore velocità sul mozzo
ruota.
NOTA
Verificare che le sporgenze sul rotore del
sensore velocità siano allineate con gli inta-
gli sul mozzo ruota e che la tacca nel senso-
re velocità combaci con il fermo sullo steloforcella.
3. Inserire il perno ruota.
4. Abbassare la ruota anteriore in modo
che tocchi il terreno.
5. Premere con forza il manubrio diverse
volte verso il basso per verificare il cor-
retto funzionamento della forcella.
6. Installare la pinza freno installando i
bulloni.
NOTAVerificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare la pinza suldisco freno.
7. Installare il supporto del cavo del sen-
sore velocità installando la vite (solo
per il modello WR125R).
8. Stringere il perno ruota, i bulloni di fer-
mo perno ruota anteriore ed i bulloni
pinza freno alla coppia di serraggio
specificata.
1. Pinza freno
2. Bullone pinza freno
1. Sensore velocità
Coppie di serraggio:
Perno ruota:
58 Nm (5.8 m·kgf, 42 ft·lbf)
Bullone di fermo perno ruota anterio-
re:
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
Bullone pinza freno:
30 Nm (3.0 m·kgf, 22 ft·lbf)
U22BH0H0.book Page 32 Tuesday, December 16, 2008 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

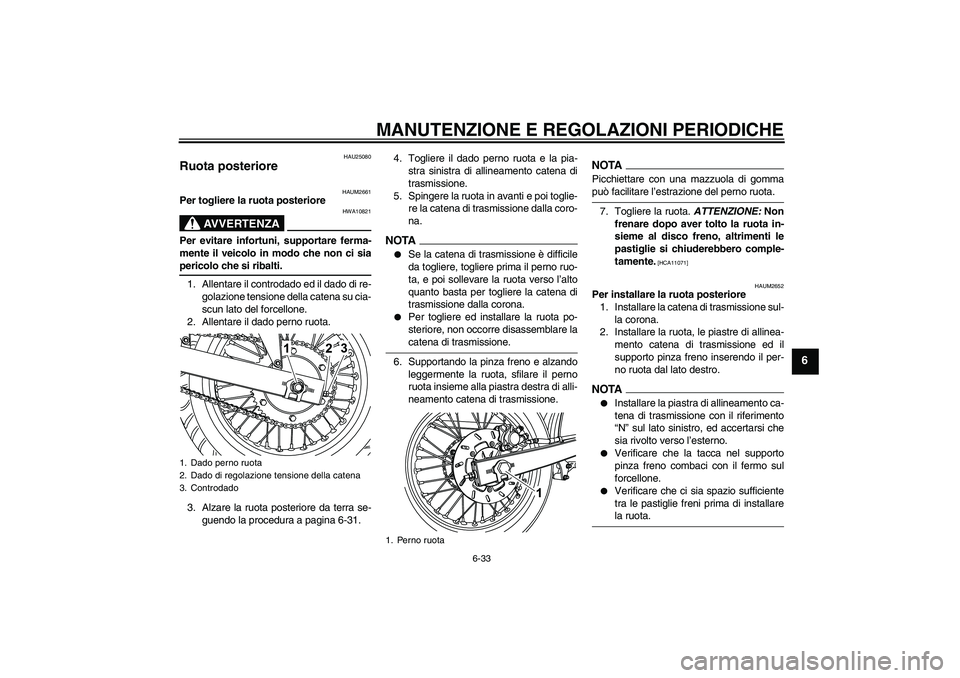

6-33
6
HAU25080
Ruota posteriore
HAUM2661
Per togliere la ruota posteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci siapericolo che si ribalti.
1. Allentare il controdado ed il dado di re-
golazione tensione della catena su cia-
scun lato del forcellone.
2. Allentare il dado perno ruota.
3. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-31.4. Togliere il dado perno ruota e la pia-
stra sinistra di allineamento catena di
trasmissione.
5. Spingere la ruota in avanti e poi toglie-
re la catena di trasmissione dalla coro-
na.
NOTA

Se la catena di trasmissione è difficile
da togliere, togliere prima il perno ruo-
ta, e poi sollevare la ruota verso l’alto
quanto basta per togliere la catena di
trasmissione dalla corona.


Per togliere ed installare la ruota po-
steriore, non occorre disassemblare lacatena di trasmissione.
6. Supportando la pinza freno e alzando
leggermente la ruota, sfilare il perno
ruota insieme alla piastra destra di alli-
neamento catena di trasmissione.
NOTAPicchiettare con una mazzuola di gommapuò facilitare l’estrazione del perno ruota.
7. Togliere la ruota. ATTENZIONE: Non
frenare dopo aver tolto la ruota in-
sieme al disco freno, altrimenti le
pastiglie si chiuderebbero comple-
tamente.
[HCA11071]
HAUM2652
Per installare la ruota posteriore
1. Installare la catena di trasmissione sul-
la corona.
2. Installare la ruota, le piastre di allinea-
mento catena di trasmissione ed il
supporto pinza freno inserendo il per-
no ruota dal lato destro.NOTA

Installare la piastra di allineamento ca-
tena di trasmissione con il riferimento
“N” sul lato sinistro, ed accertarsi che
sia rivolto verso l’esterno.


Verificare che la tacca nel supporto
pinza freno combaci con il fermo sul
forcellone.


Verificare che ci sia spazio sufficiente
tra le pastiglie freni prima di installarela ruota.
1. Dado perno ruota
2. Dado di regolazione tensione della catena
3. Controdado
1. Perno ruota
U22BH0H0.book Page 33 Tuesday, December 16, 2008 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
3. Inserire il dado perno ruota.
4. Abbassare la ruota posteriore in modo
che tocchi il terreno.
5. Regolare la tensione della catena.
(Vedere pagina 6-21.)
6. Stringere il dado perno ruota alla cop-
pia di serraggio secondo specifica.
HAU25871
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il motociclo dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15141
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota discaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
1. Fermo
2. TaccaCoppia di serraggio:
Dado perno ruota:
90 Nm (9.0 m·kgf, 65 ft·lbf)
U22BH0H0.book Page 34 Tuesday, December 16, 2008 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

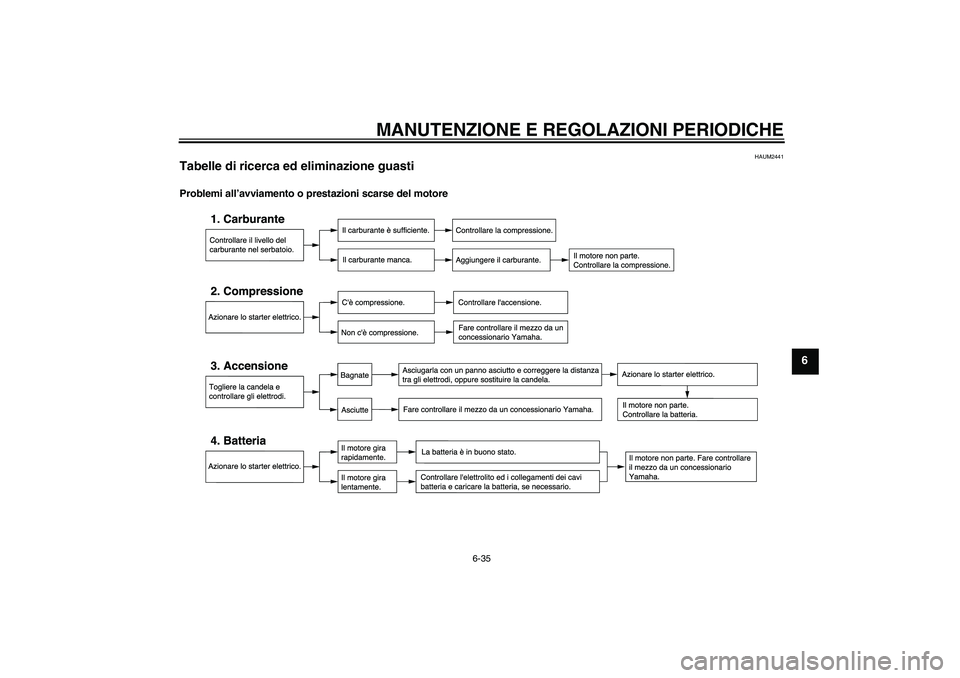

6-35
6
HAUM2441
Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
U22BH0H0.book Page 35 Tuesday, December 16, 2008 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

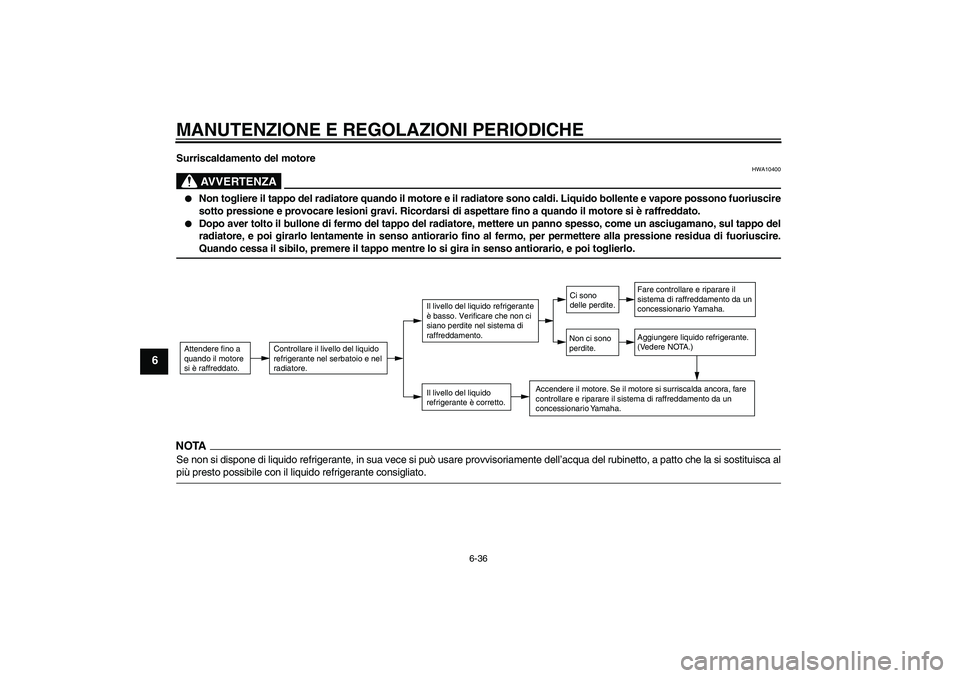

6-36
6
Surriscaldamento del motore
AVVERTENZA
HWA10400


Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.


Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca alpiù presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U22BH0H0.book Page 36 Tuesday, December 16, 2008 11:04 AM
