2009 YAMAHA WR 125R Manuale duso (in Italian)

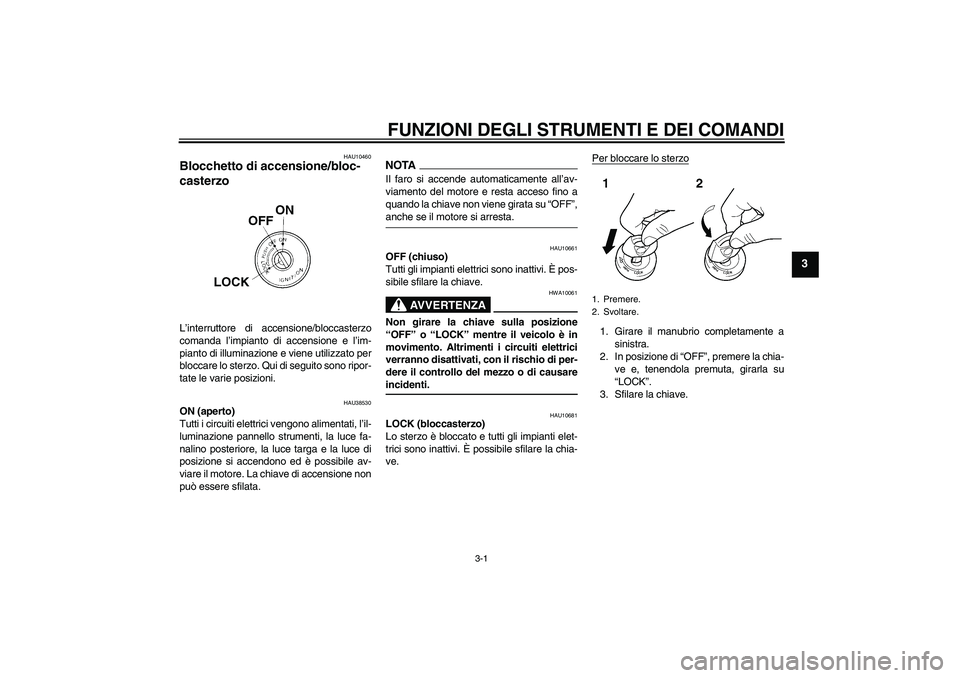

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10460
Blocchetto di accensione/bloc-
casterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo. Qui di seguito sono ripor-
tate le varie posizioni.
HAU38530
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, la luce fa-
nalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU10681
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.
U22BH0H0.book Page 1 Tuesday, December 16, 2008 11:04 AM

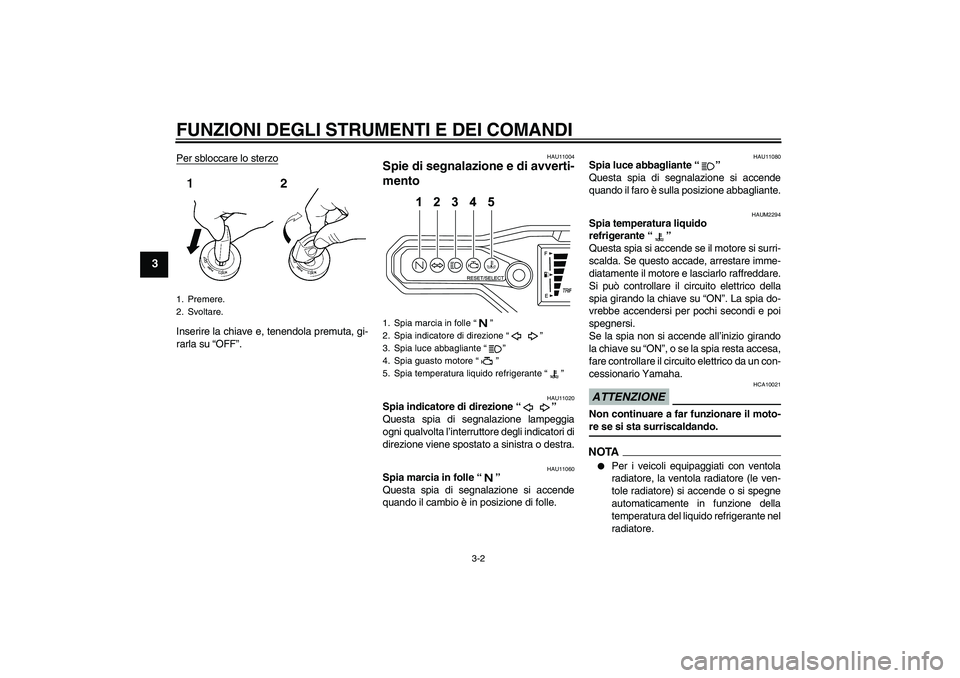

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU11004
Spie di segnalazione e di avverti-
mento
HAU11020
Spia indicatore di direzione“”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori di
direzione viene spostato a sinistra o destra.
HAU11060
Spia marcia in folle“”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAUM2294
Spia temperatura liquido
refrigerante“”
Questa spia si accende se il motore si surri-
scalda. Se questo accade, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-re se si sta surriscaldando.NOTA

Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante nel
radiatore.
1. Premere.
2. Svoltare.
1. Spia marcia in folle“”
2. Spia indicatore di direzione“”
3. Spia luce abbagliante“”
4. Spia guasto motore“”
5. Spia temperatura liquido refrigerante“”
U22BH0H0.book Page 2 Tuesday, December 16, 2008 11:04 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3


Se il motore si surriscalda, vedere pa-gina 6-35 per ulteriori istruzioni.
HAUT1934
Spia guasto motore“”
Questa spia lampeggia o resta accesa fissa
se uno dei circuiti elettrici di monitoraggio
del motore non sta funzionando corretta-
mente. Se questo accade, far controllare il
dispositivo di autodiagnosi da un conces-
sionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAUM2671
Display multifunzione
AVVERTENZA
HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-mentare il rischio di un incidente.
Il display multifunzione è equipaggiato con i
seguenti strumenti:

un tachimetro


un totalizzatore contachilometri


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa dall’accensione della spia livello
carburante)


una spia cambio olio (che lampeggia
quando occorre cambiare l’olio moto-
re)


un indicatore livello carburante
NOTA

Ricordarsi di girare la chiave su “ON”
prima di utilizzare il tasto “RESET/ SE-
LECT”.


Girando la chiave su “ON”, tutti i seg-
menti sul display si accendono per po-
chi secondi. Durante questo periodo, il
display multifunzione esegue un’auto-
diagnosi.


Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere il tasto “RESET/SE-LECT” per almeno otto secondi.
Modalità totalizzatore contachilometri e
contachilometri parziali
Una breve pressione (meno di un secondo)
sul tasto “RESET/SELECT” fa alternare sul
display la modalità totalizzatore contachilo-
1. Display multifunzione
2. Tasto “RESET/SELECT”
U22BH0H0.book Page 3 Tuesday, December 16, 2008 11:04 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
metri “ODO” e le modalità contachilometri
parziale “TRIP 1” e “TRIP 2” nel seguente
ordine:
ODO → TRIP 1 → TRIP 2 → ODO
Quando nel serbatoio carburante restano
circa 1.6 L (0.42 US gal, 0.35 Imp.gal) di
carburante, il display del totalizzatore conta-
chilometri passerà automaticamente alla
modalità contachilometri parziale riserva
carburante “F-TRIP” ed inizierà a conteg-
giare la distanza percorsa a partire da quel
punto, e l’ultimo segmento dell’indicatore li-
vello carburante inizierà a lampeggiare. In
tal caso, premendo il tasto “RESET/SE-
LECT” sul display si alterneranno le varie
modalità di contachilometri parziali e totaliz-
zatore contachilometri nel seguente ordine:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Per azzerare un contachilometri parziale,
selezionarlo premendo brevemente (meno
di un secondo) il tasto “RESET/SELECT”,
quindi premerlo ancora per almeno tre se-
condi. Se non si azzera manualmente il
contachilometri parziale riserva carburante,
esso si azzererà automaticamente e il di-
splay tornerà alla modalità precedente dopo
il rifornimento e una percorrenza di 5 km (3
mi).Indicatore cambio olio
Questo indicatore lampeggia dopo i primi
1000 km (600 mi), poi a 3000 km (1800 mi),
e successivamente ogni 3000 km (1800 mi)
per indicare la necessità di cambiare l’olio
motore.
Dopo aver cambiato l’olio motore, resettare
l’indicatore cambio olio.
NOTASi può azzerare l’indicatore cambio olio sol-
tanto quando “OIL” lampeggia sul displaymultifunzione.
Per azzerare l’indicatore cambio olio, sele-
zionarlo premendo brevemente (meno di un
secondo) il tasto “RESET/SELECT”, quindi
premerlo ancora per almeno cinque secon-
di. Nel momento in cui l’indicatore cambioolio smette di lampeggiare e rimane acce-
so, rilasciando il tasto “RESET/SELECT”
entro tre secondi, l’indicatore si spegnerà.
NOTASe l’indicatore cambio olio continua a lam-
peggiare dopo il completamento della pro-
cedura di azzeramento, ripetere laprocedura di azzeramento .
Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti sul display spariscono
verso la lettera “E” (vuoto). Quando l’ultimo
segmento dell’indicatore livello carburante
inizia a lampeggiare, eseguire il rifornimen-
to al più presto possibile.
1. Indicatore cambio olio “OIL”
1. Indicatore livello carburante
U22BH0H0.book Page 4 Tuesday, December 16, 2008 11:04 AM

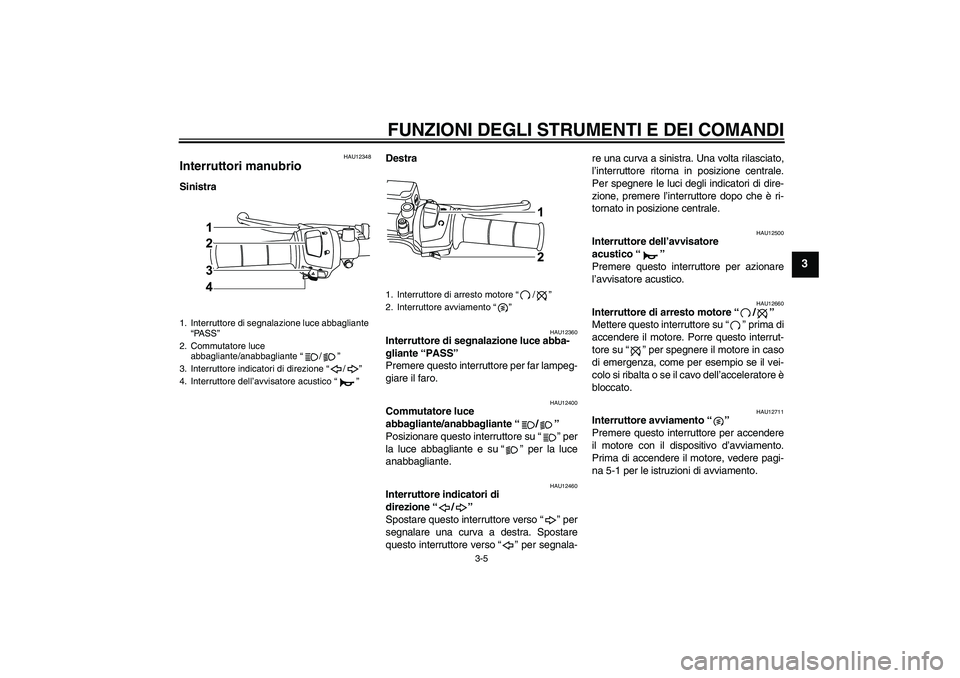

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU12348
Interruttori manubrio SinistraDestra
HAU12360
Interruttore di segnalazione luce abba-
gliante “PASS”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce
abbagliante/anabbagliante“/”
Posizionare questo interruttore su“” per
la luce abbagliante e su“” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di
direzione“/”
Spostare questo interruttore verso“” per
segnalare una curva a destra. Spostare
questo interruttore verso“” per segnala-re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore
acustico“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore“/”
Mettere questo interruttore su“” prima di
accendere il motore. Porre questo interrut-
tore su“” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12711
Interruttore avviamento“”
Premere questo interruttore per accendere
il motore con il dispositivo d’avviamento.
Prima di accendere il motore, vedere pagi-
na 5-1 per le istruzioni di avviamento.
1. Interruttore di segnalazione luce abbagliante
“PASS”
2. Commutatore luce
abbagliante/anabbagliante“/”
3. Interruttore indicatori di direzione“/”
4. Interruttore dell’avvisatore acustico“”
1. Interruttore di arresto motore“/”
2. Interruttore avviamento“”
U22BH0H0.book Page 5 Tuesday, December 16, 2008 11:04 AM

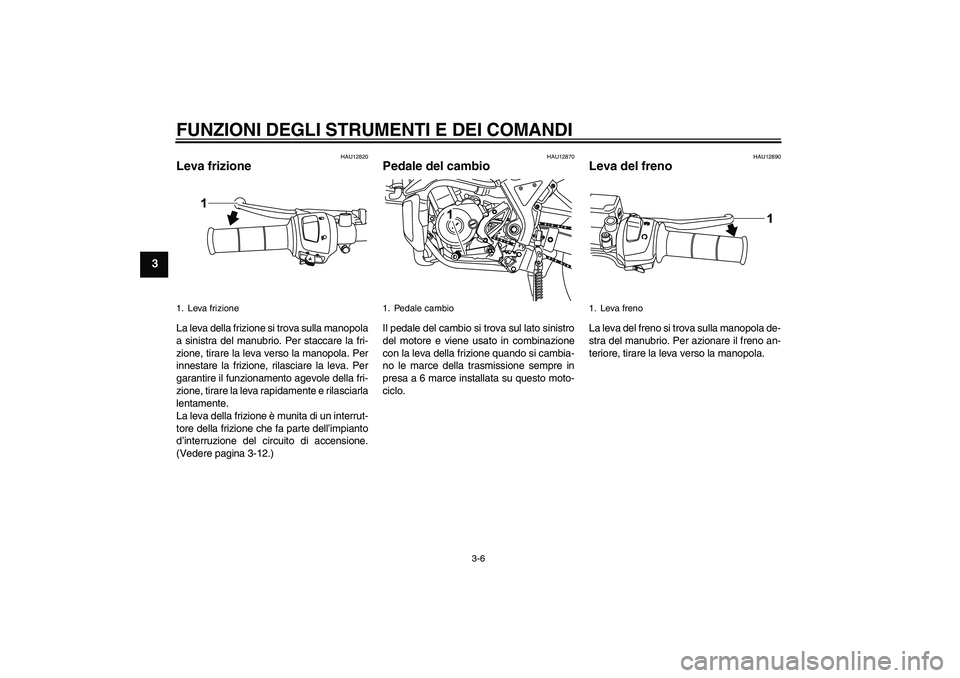

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-12.)
HAU12870
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 6 marce installata su questo moto-
ciclo.
HAU12890
Leva del freno La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
1. Leva frizione
1. Pedale cambio
1. Leva freno
U22BH0H0.book Page 6 Tuesday, December 16, 2008 11:04 AM

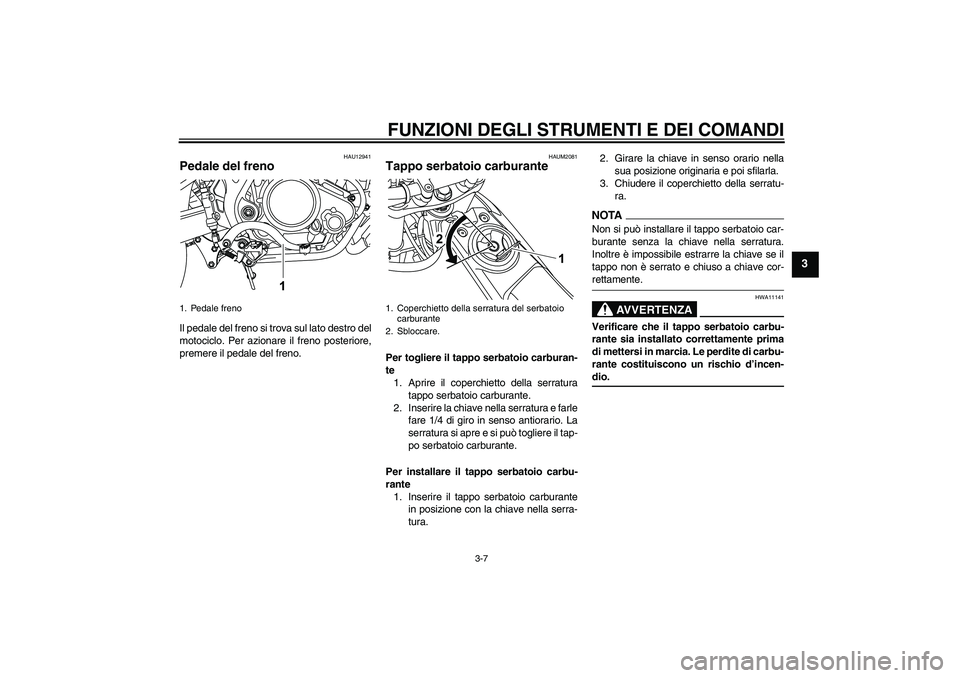

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAUM2081
Tappo serbatoio carburante Per togliere il tappo serbatoio carburan-
te
1. Aprire il coperchietto della serratura
tappo serbatoio carburante.
2. Inserire la chiave nella serratura e farle
fare 1/4 di giro in senso antiorario. La
serratura si apre e si può togliere il tap-
po serbatoio carburante.
Per installare il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.2. Girare la chiave in senso orario nella
sua posizione originaria e poi sfilarla.
3. Chiudere il coperchietto della serratu-
ra.
NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-rettamente.
AVVERTENZA
HWA11141
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le perdite di carbu-
rante costituiscono un rischio d’incen-dio.
1. Pedale freno
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
U22BH0H0.book Page 7 Tuesday, December 16, 2008 11:04 AM

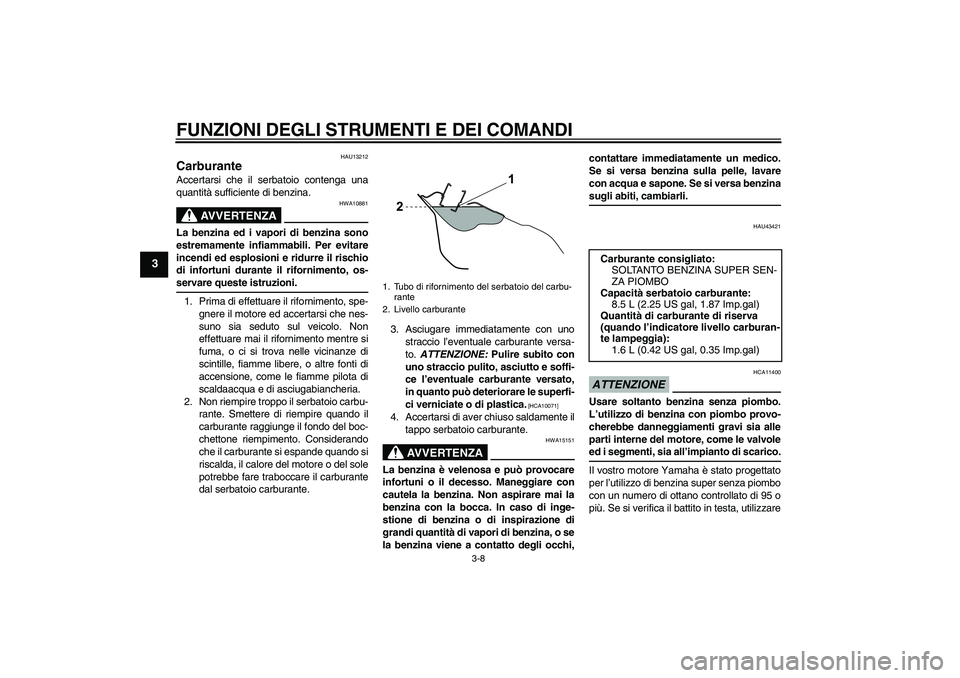

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
HAU13212
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Smettere di riempire quando il
carburante raggiunge il fondo del boc-
chettone riempimento. Considerando
che il carburante si espande quando si
riscalda, il calore del motore o del sole
potrebbe fare traboccare il carburante
dal serbatoio carburante.3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi,contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU43421
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzare
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Livello carburante
Carburante consigliato:
SOLTANTO BENZINA SUPER SEN-
ZA PIOMBO
Capacità serbatoio carburante:
8.5 L (2.25 US gal, 1.87 Imp.gal)
Quantità di carburante di riserva
(quando l’indicatore livello carburan-
te lampeggia):
1.6 L (0.42 US gal, 0.35 Imp.gal)
U22BH0H0.book Page 8 Tuesday, December 16, 2008 11:04 AM
