2009 YAMAHA WR 125R Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6

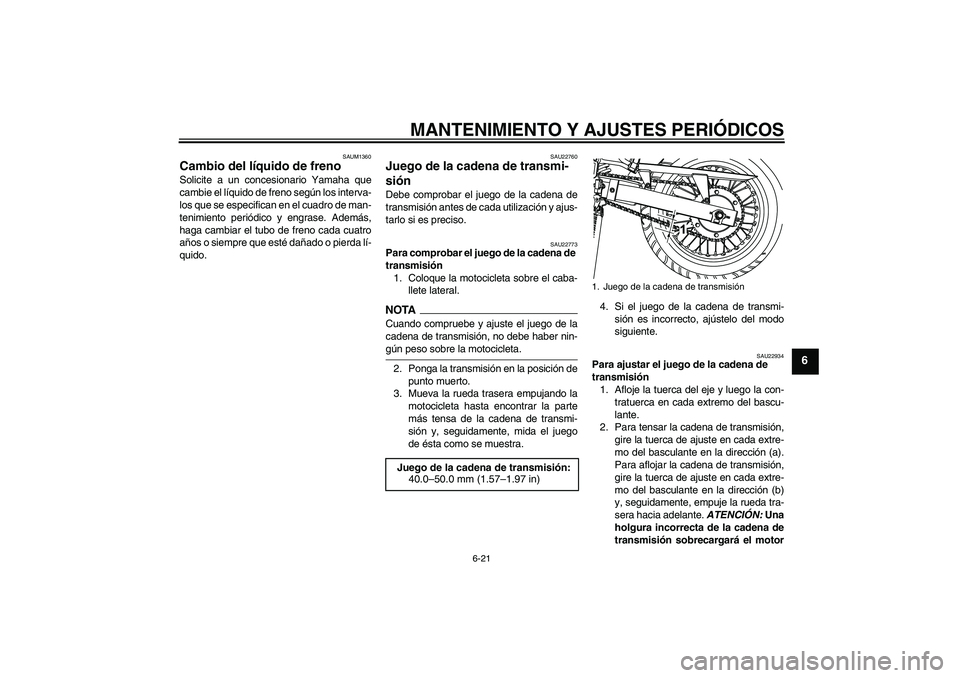

SAUM1360
Cambio del líquido de freno Solicite a un concesionario Yamaha que
cambie el líquido de freno según los interva-
los que se especifican en el cuadro de man-
tenimiento periódico y engrase. Además,
haga cambiar el tubo de freno cada cuatro
años o siempre que esté dañado o pierda lí-
quido.
SAU22760
Juego de la cadena de transmi-
sión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22773
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete lateral.NOTA
Cuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-gún peso sobre la motocicleta.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU22934
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca del eje y luego la con-
tratuerca en cada extremo del bascu-
lante.
2. Para tensar la cadena de transmisión,
gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante. ATENCIÓN: Una
holgura incorrecta de la cadena de
transmisión sobrecargará el motor Juego de la cadena de transmisión:
40.0–50.0 mm (1.57–1.97 in)1. Juego de la cadena de transmisión
U22BS0S0.book Page 21 Tuesday, December 16, 2008 10:53 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6

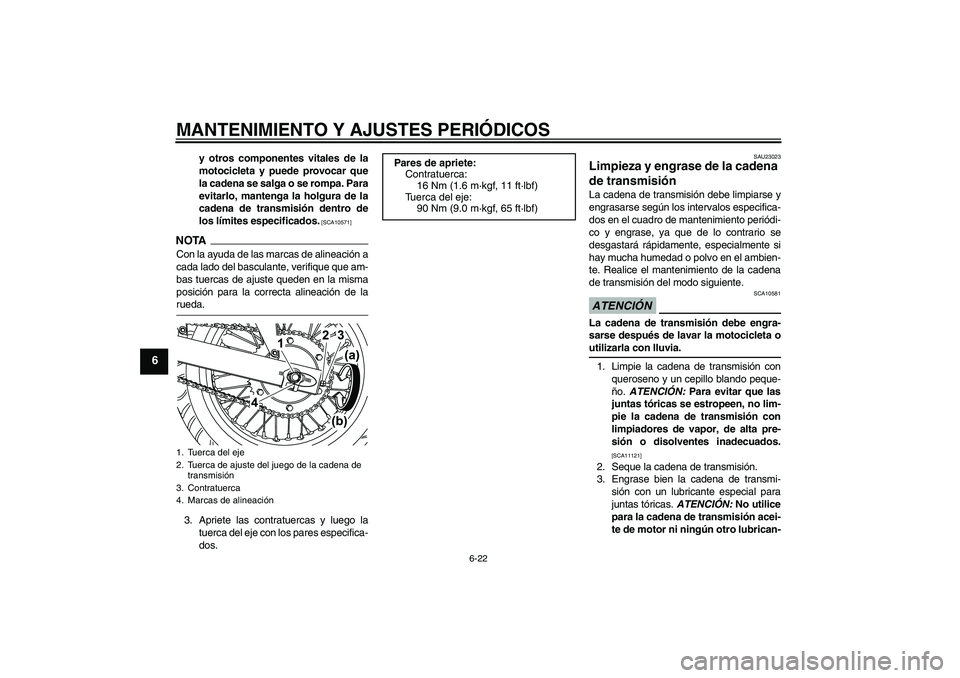

y otros componentes vitales de la
motocicleta y puede provocar que
la cadena se salga o se rompa. Para
evitarlo, mantenga la holgura de la
cadena de transmisión dentro de
los límites especificados.
[SCA10571]
NOTACon la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bas tuercas de ajuste queden en la misma
posición para la correcta alineación de larueda.
3. Apriete las contratuercas y luego la
tuerca del eje con los pares especifica-
dos.
SAU23023
Limpieza y engrase de la cadena
de transmisión La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.ATENCIÓN
SCA10581
La cadena de transmisión debe engra-
sarse después de lavar la motocicleta outilizarla con lluvia.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño. ATENCIÓN: Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecuados.
[SCA11121]
2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi-
sión con un lubricante especial para
juntas tóricas. ATENCIÓN: No utilice
para la cadena de transmisión acei-
te de motor ni ningún otro lubrican-
1. Tuerca del eje
2. Tuerca de ajuste del juego de la cadena de
transmisión
3. Contratuerca
4. Marcas de alineación
Pares de apriete:
Contratuerca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Tuerca del eje:
90 Nm (9.0 m·kgf, 65 ft·lbf)
U22BS0S0.book Page 22 Tuesday, December 16, 2008 10:53 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6

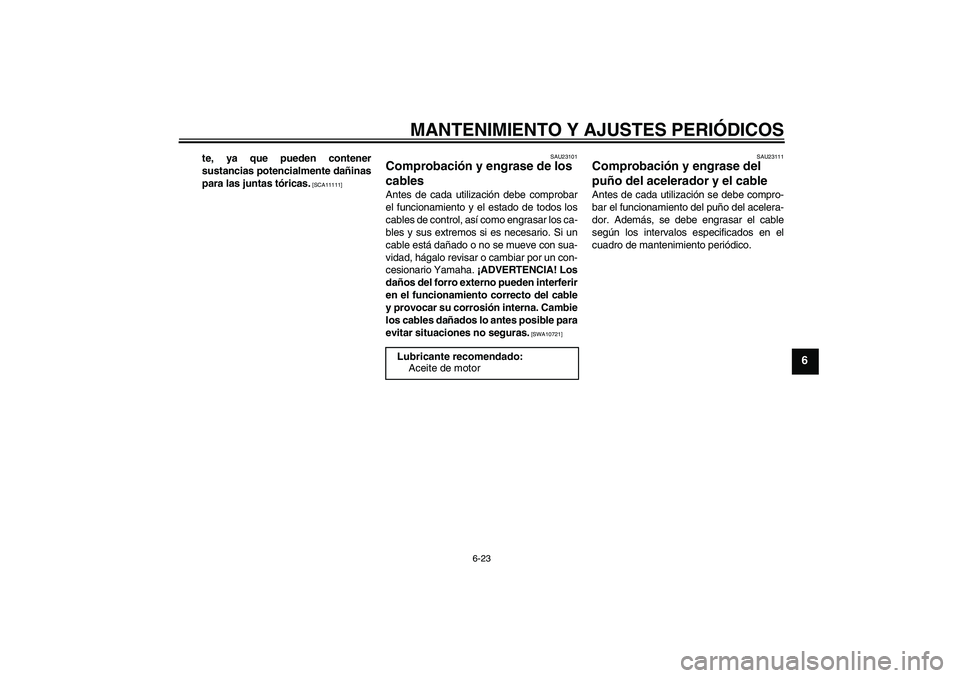

te, ya que pueden contener
sustancias potencialmente dañinas
para las juntas tóricas.
[SCA11111]SAU23101
Comprobación y engrase de los
cables Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los ca-
bles y sus extremos si es necesario. Si un
cable está dañado o no se mueve con sua-
vidad, hágalo revisar o cambiar por un con-
cesionario Yamaha. ¡ADVERTENCIA! Los
daños del forro externo pueden interferir
en el funcionamiento correcto del cable
y provocar su corrosión interna. Cambie
los cables dañados lo antes posible para
evitar situaciones no seguras.
[SWA10721]SAU23111
Comprobación y engrase del
puño del acelerador y el cable Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar el cable
según los intervalos especificados en el
cuadro de mantenimiento periódico.
Lubricante recomendado:
Aceite de motor
U22BS0S0.book Page 23 Tuesday, December 16, 2008 10:53 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
6

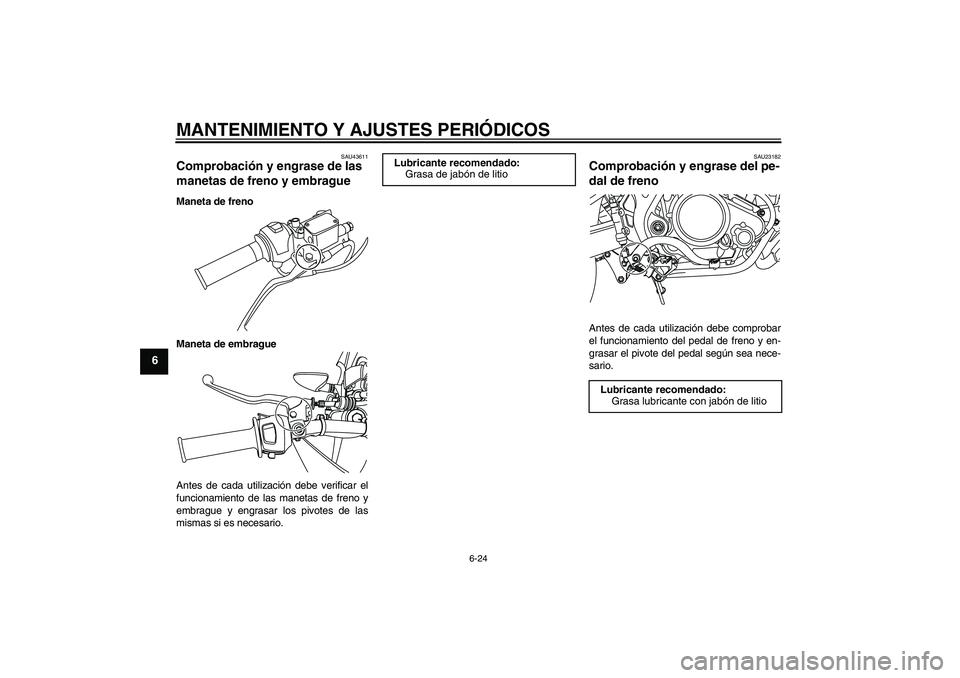

SAU43611
Comprobación y engrase de las
manetas de freno y embrague Maneta de freno
Maneta de embrague
Antes de cada utilización debe verificar el
funcionamiento de las manetas de freno y
embrague y engrasar los pivotes de las
mismas si es necesario.
SAU23182
Comprobación y engrase del pe-
dal de freno Antes de cada utilización debe comprobar
el funcionamiento del pedal de freno y en-
grasar el pivote del pedal según sea nece-
sario.
Lubricante recomendado:
Grasa de jabón de litio
Lubricante recomendado:
Grasa lubricante con jabón de litio
U22BS0S0.book Page 24 Tuesday, December 16, 2008 10:53 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
6

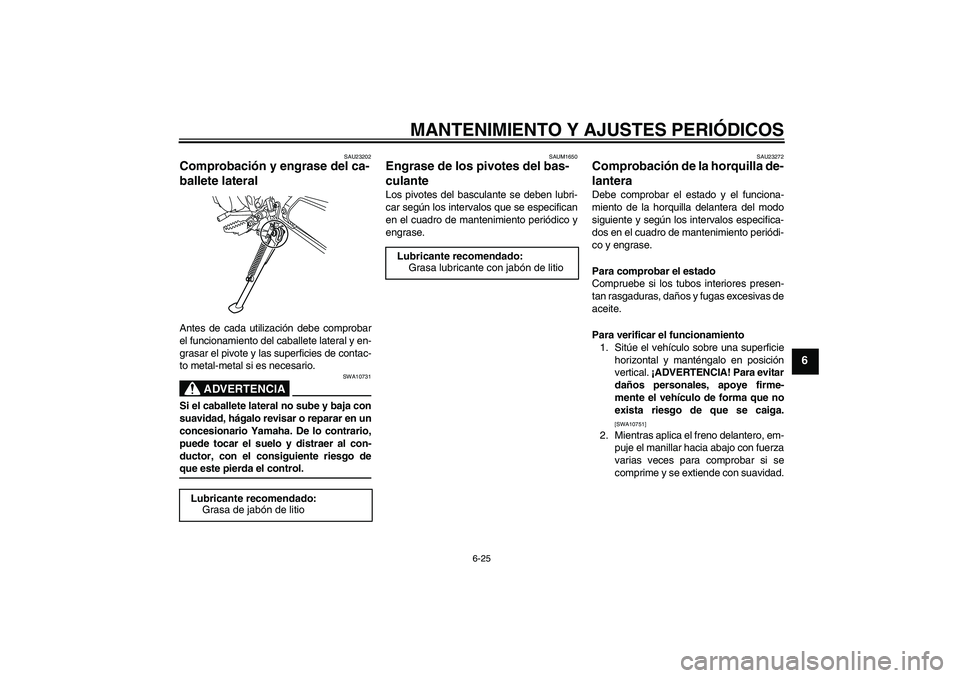

SAU23202
Comprobación y engrase del ca-
ballete lateral Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA
SWA10731
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo deque este pierda el control.
SAUM1650
Engrase de los pivotes del bas-
culante Los pivotes del basculante se deben lubri-
car según los intervalos que se especifican
en el cuadro de mantenimiento periódico y
engrase.
SAU23272
Comprobación de la horquilla de-
lantera Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para comprobar el estado
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical. ¡ADVERTENCIA! Para evitar
daños personales, apoye firme-
mente el vehículo de forma que no
exista riesgo de que se caiga.
[SWA10751]
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y se extiende con suavidad.
Lubricante recomendado:
Grasa de jabón de litio
Lubricante recomendado:
Grasa lubricante con jabón de litio
U22BS0S0.book Page 25 Tuesday, December 16, 2008 10:53 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
6

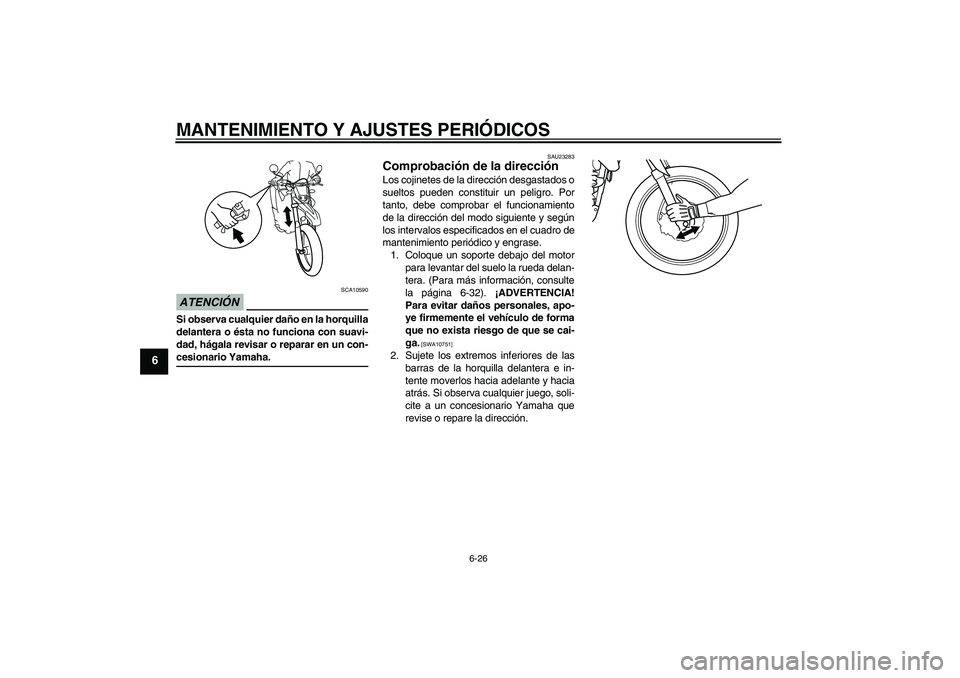

ATENCIÓN
SCA10590
Si observa cualquier daño en la horquilla
delantera o ésta no funciona con suavi-
dad, hágala revisar o reparar en un con-cesionario Yamaha.
SAU23283
Comprobación de la dirección Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera. (Para más información, consulte
la página 6-32). ¡ADVERTENCIA!
Para evitar daños personales, apo-
ye firmemente el vehículo de forma
que no exista riesgo de que se cai-
ga.
[SWA10751]
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego, soli-
cite a un concesionario Yamaha que
revise o repare la dirección.
U22BS0S0.book Page 26 Tuesday, December 16, 2008 10:53 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
6

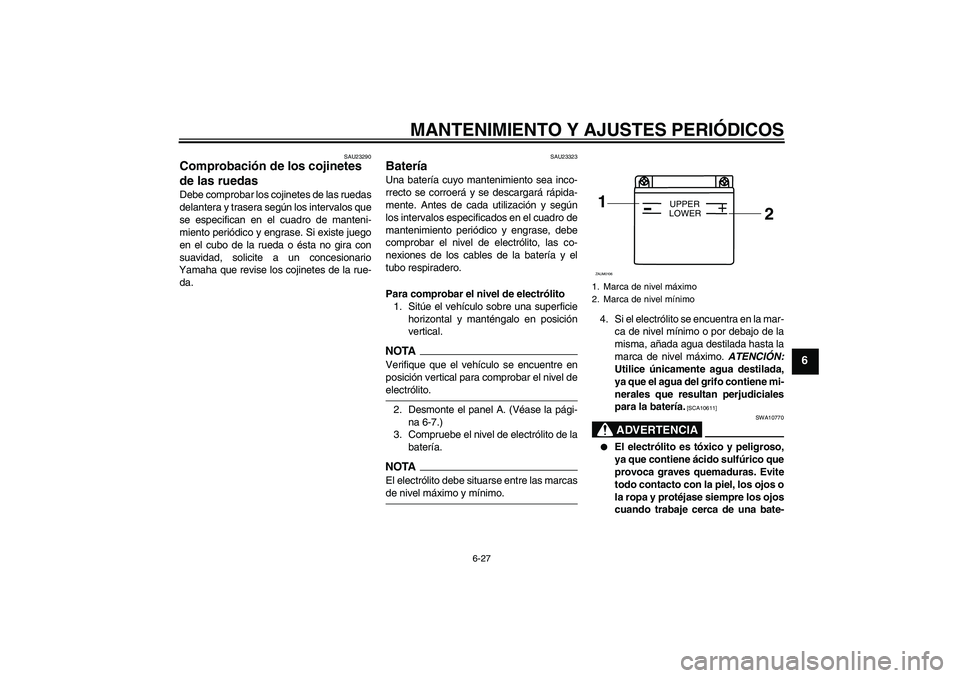

SAU23290
Comprobación de los cojinetes
de las ruedas Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
SAU23323
Batería Una batería cuyo mantenimiento sea inco-
rrecto se corroerá y se descargará rápida-
mente. Antes de cada utilización y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase, debe
comprobar el nivel de electrólito, las co-
nexiones de los cables de la batería y el
tubo respiradero.
Para comprobar el nivel de electrólito
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.NOTA
Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel deelectrólito.
2. Desmonte el panel A. (Véase la pági-
na 6-7.)
3. Compruebe el nivel de electrólito de la
batería.NOTAEl electrólito debe situarse entre las marcasde nivel máximo y mínimo.4. Si el electrólito se encuentra en la mar-
ca de nivel mínimo o por debajo de la
misma, añada agua destilada hasta la
marca de nivel máximo. ATENCIÓN:
Utilice únicamente agua destilada,
ya que el agua del grifo contiene mi-
nerales que resultan perjudiciales
para la batería.
[SCA10611]
ADVERTENCIA
SWA10770


El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
1. Marca de nivel máximo
2. Marca de nivel mínimo1
2
+
UPPER
LOWER
ZAUM0106
U22BS0S0.book Page 27 Tuesday, December 16, 2008 10:53 AM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
6

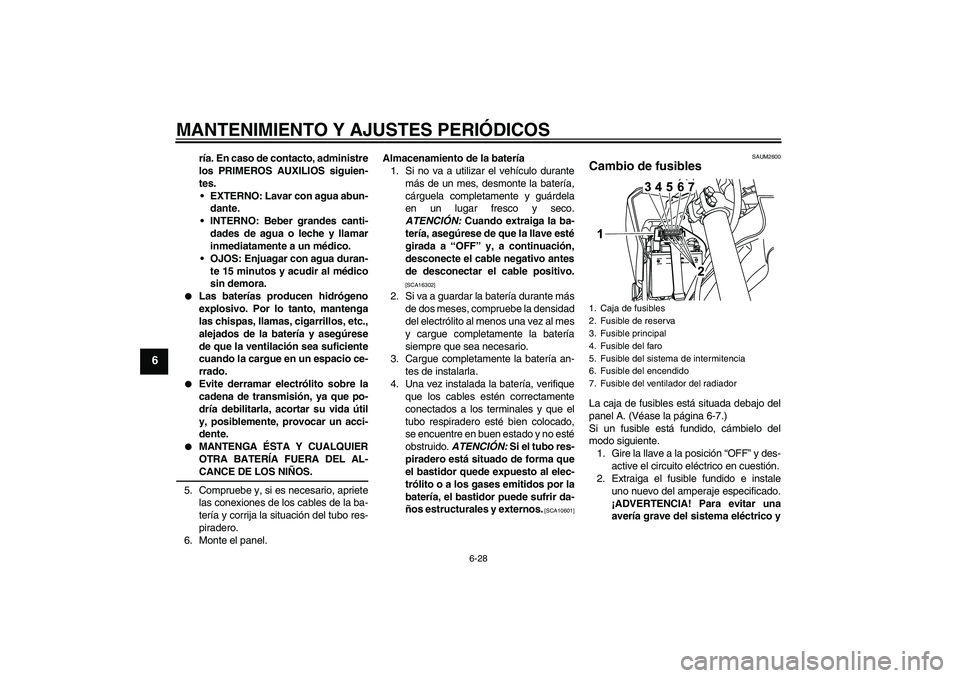

ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.


Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.


Evite derramar electrólito sobre la
cadena de transmisión, ya que po-
dría debilitarla, acortar su vida útil
y, posiblemente, provocar un acci-
dente.


MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
5. Compruebe y, si es necesario, apriete
las conexiones de los cables de la ba-
tería y corrija la situación del tubo res-
piradero.
6. Monte el panel.Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
girada a “OFF” y, a continuación,
desconecte el cable negativo antes
de desconectar el cable positivo.
[SCA16302]
2. Si va a guardar la batería durante más
de dos meses, compruebe la densidad
del electrólito al menos una vez al mes
y cargue completamente la batería
siempre que sea necesario.
3. Cargue completamente la batería an-
tes de instalarla.
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los terminales y que el
tubo respiradero esté bien colocado,
se encuentre en buen estado y no esté
obstruido. ATENCIÓN: Si el tubo res-
piradero está situado de forma que
el bastidor quede expuesto al elec-
trólito o a los gases emitidos por la
batería, el bastidor puede sufrir da-
ños estructurales y externos.
[SCA10601]SAUM2600
Cambio de fusibles La caja de fusibles está situada debajo del
panel A. (Véase la página 6-7.)
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y1. Caja de fusibles
2. Fusible de reserva
3. Fusible principal
4. Fusible del faro
5. Fusible del sistema de intermitencia
6. Fusible del encendido
7. Fusible del ventilador del radiador
U22BS0S0.book Page 28 Tuesday, December 16, 2008 10:53 AM
