2009 YAMAHA WR 125R Manuale de Empleo (in Spanish)

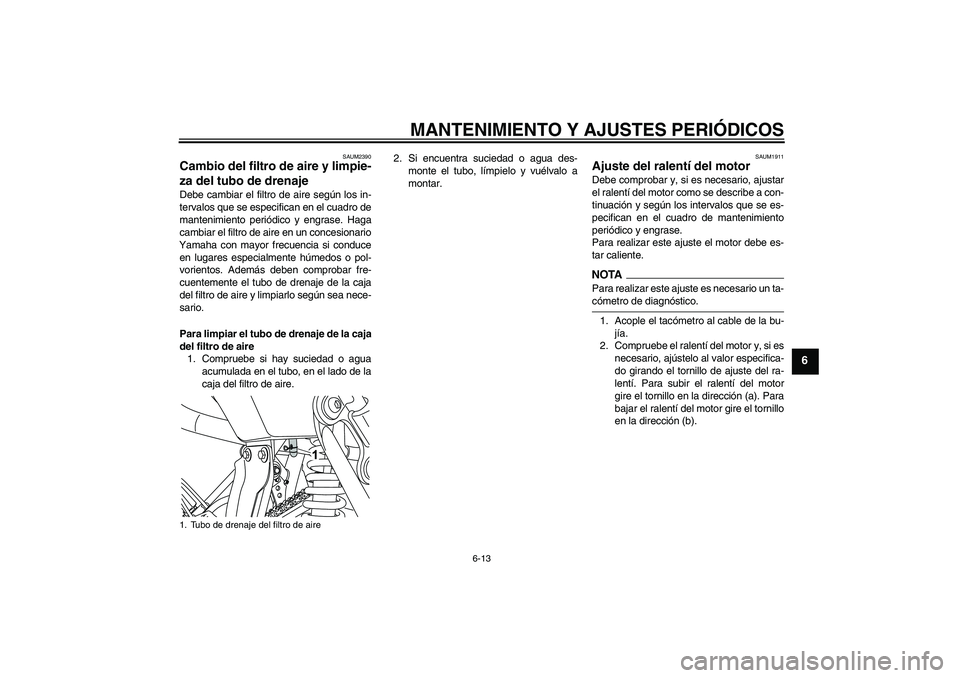

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-13
6
SAUM2390
Cambio del filtro de aire y limpie-
za del tubo de drenaje Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Haga
cambiar el filtro de aire en un concesionario
Yamaha con mayor frecuencia si conduce
en lugares especialmente húmedos o pol-
vorientos. Además deben comprobar fre-
cuentemente el tubo de drenaje de la caja
del filtro de aire y limpiarlo según sea nece-
sario.
Para limpiar el tubo de drenaje de la caja
del filtro de aire
1. Compruebe si hay suciedad o agua
acumulada en el tubo, en el lado de la
caja del filtro de aire.2. Si encuentra suciedad o agua des-
monte el tubo, límpielo y vuélvalo a
montar.
SAUM1911
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.NOTAPara realizar este ajuste es necesario un ta-cómetro de diagnóstico.
1. Acople el tacómetro al cable de la bu-
jía.
2. Compruebe el ralentí del motor y, si es
necesario, ajústelo al valor especifica-
do girando el tornillo de ajuste del ra-
lentí. Para subir el ralentí del motor
gire el tornillo en la dirección (a). Para
bajar el ralentí del motor gire el tornillo
en la dirección (b).
1. Tubo de drenaje del filtro de aire
U22BS0S0.book Page 13 Tuesday, December 16, 2008 10:53 AM

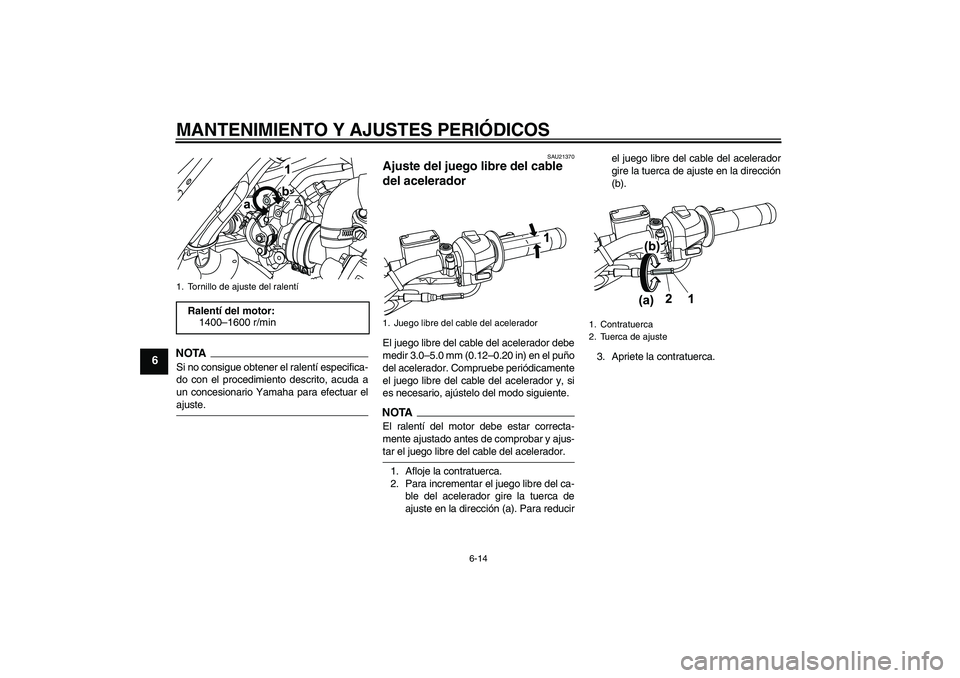

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-14
6
NOTASi no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.
SAU21370
Ajuste del juego libre del cable
del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, ajústelo del modo siguiente.NOTAEl ralentí del motor debe estar correcta-
mente ajustado antes de comprobar y ajus-tar el juego libre del cable del acelerador.
1. Afloje la contratuerca.
2. Para incrementar el juego libre del ca-
ble del acelerador gire la tuerca de
ajuste en la dirección (a). Para reducirel juego libre del cable del acelerador
gire la tuerca de ajuste en la dirección
(b).
3. Apriete la contratuerca.
1. Tornillo de ajuste del ralentíRalentí del motor:
1400–1600 r/min
1. Juego libre del cable del acelerador
1. Contratuerca
2. Tuerca de ajuste
U22BS0S0.book Page 14 Thursday, December 18, 2008 11:26 AM

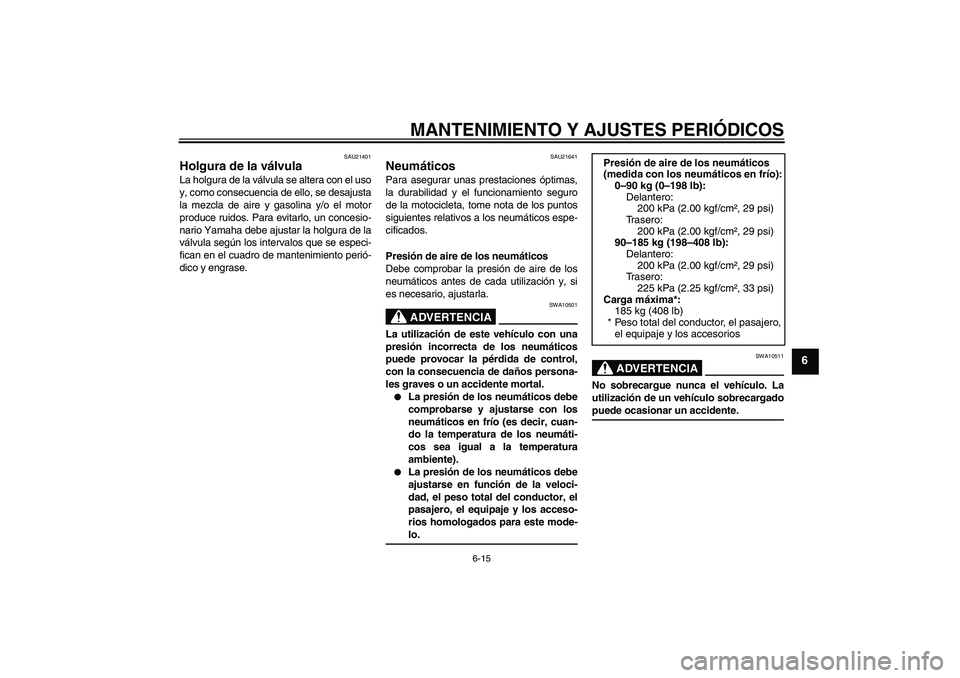

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-15
6
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21641
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10501
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.

La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).


La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-lo.
ADVERTENCIA
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargadopuede ocasionar un accidente.Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
200 kPa (2.00 kgf/cm², 29 psi)
Trasero:
200 kPa (2.00 kgf/cm², 29 psi)
90–185 kg (198–408 lb):
Delantero:
200 kPa (2.00 kgf/cm², 29 psi)
Trasero:
225 kPa (2.25 kgf/cm², 33 psi)
Carga máxima*:
185 kg (408 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
U22BS0S0.book Page 15 Tuesday, December 16, 2008 10:53 AM

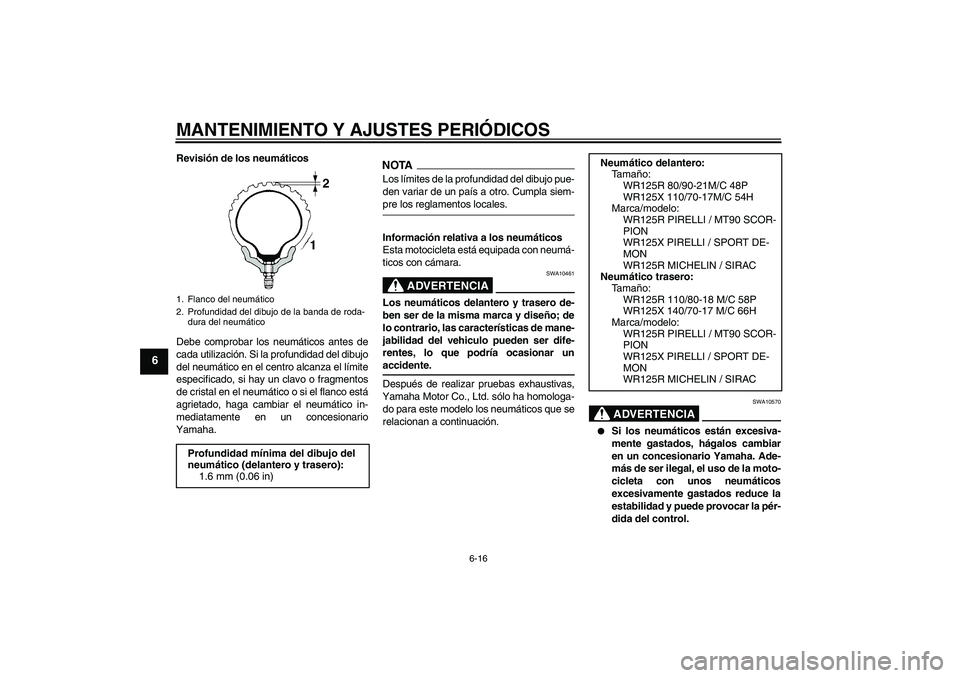

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-pre los reglamentos locales.
Información relativa a los neumáticos
Esta motocicleta está equipada con neumá-
ticos con cámara.
ADVERTENCIA
SWA10461
Los neumáticos delantero y trasero de-
ben ser de la misma marca y diseño; de
lo contrario, las características de mane-
jabilidad del vehiculo pueden ser dife-
rentes, lo que podría ocasionar unaccidente.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
ADVERTENCIA
SWA10570


Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso de la moto-
cicleta con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
Neumático delantero:
Ta m año:
WR125R 80/90-21M/C 48P
WR125X 110/70-17M/C 54H
Marca/modelo:
WR125R PIRELLI / MT90 SCOR-
PION
WR125X PIRELLI / SPORT DE-
MON
WR125R MICHELIN / SIRAC
Neumático trasero:
Ta m año:
WR125R 110/80-18 M/C 58P
WR125X 140/70-17 M/C 66H
Marca/modelo:
WR125R PIRELLI / MT90 SCOR-
PION
WR125X PIRELLI / SPORT DE-
MON
WR125R MICHELIN / SIRAC
U22BS0S0.book Page 16 Tuesday, December 16, 2008 10:53 AM

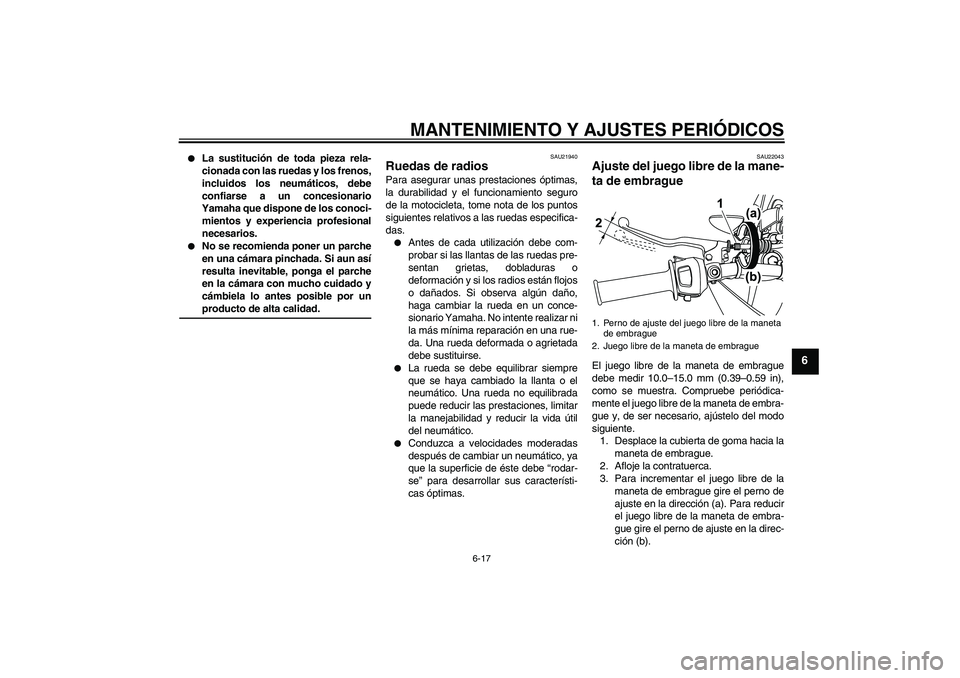

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6


La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.


No se recomienda poner un parche
en una cámara pinchada. Si aun así
resulta inevitable, ponga el parche
en la cámara con mucho cuidado y
cámbiela lo antes posible por unproducto de alta calidad.
SAU21940
Ruedas de radios Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación y si los radios están flojos
o dañados. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.


La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.


Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU22043
Ajuste del juego libre de la mane-
ta de embrague El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
1. Desplace la cubierta de goma hacia la
maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la
maneta de embrague gire el perno de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire el perno de ajuste en la direc-
ción (b).1. Perno de ajuste del juego libre de la maneta
de embrague
2. Juego libre de la maneta de embrague
U22BS0S0.book Page 17 Tuesday, December 16, 2008 10:53 AM

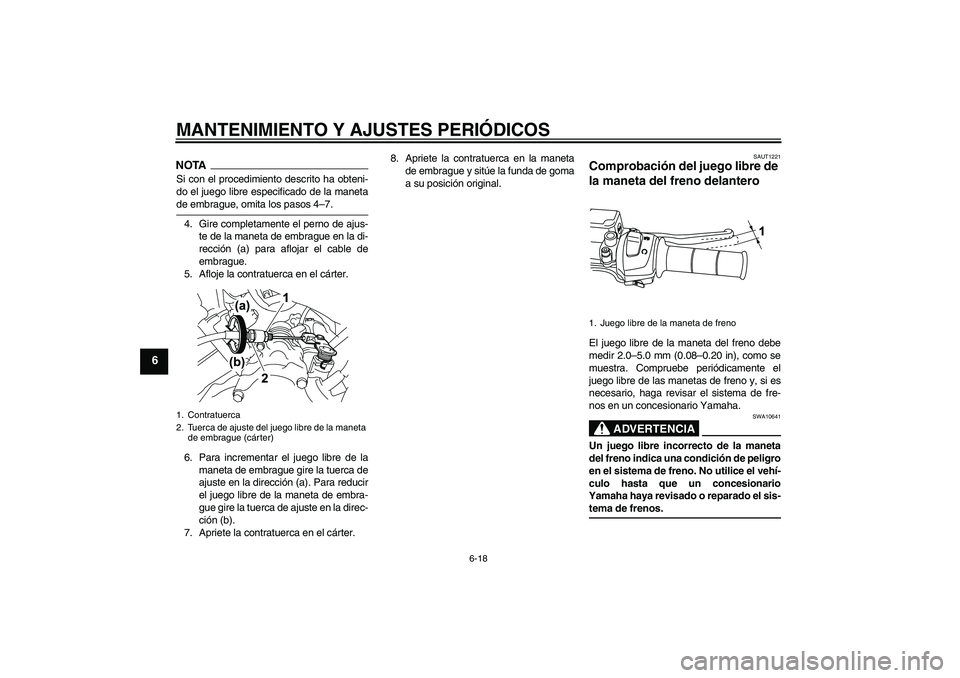

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
NOTASi con el procedimiento descrito ha obteni-
do el juego libre especificado de la manetade embrague, omita los pasos 4–7.
4. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
5. Afloje la contratuerca en el cárter.
6. Para incrementar el juego libre de la
maneta de embrague gire la tuerca de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).
7. Apriete la contratuerca en el cárter.8. Apriete la contratuerca en la maneta
de embrague y sitúe la funda de goma
a su posición original.
SAUT1221
Comprobación del juego libre de
la maneta del freno delantero El juego libre de la maneta del freno debe
medir 2.0–5.0 mm (0.08–0.20 in), como se
muestra. Compruebe periódicamente el
juego libre de las manetas de freno y, si es
necesario, haga revisar el sistema de fre-
nos en un concesionario Yamaha.
ADVERTENCIA
SWA10641
Un juego libre incorrecto de la maneta
del freno indica una condición de peligro
en el sistema de freno. No utilice el vehí-
culo hasta que un concesionario
Yamaha haya revisado o reparado el sis-tema de frenos.
1. Contratuerca
2. Tuerca de ajuste del juego libre de la maneta
de embrague (cárter)
1. Juego libre de la maneta de freno
U22BS0S0.book Page 18 Tuesday, December 16, 2008 10:53 AM

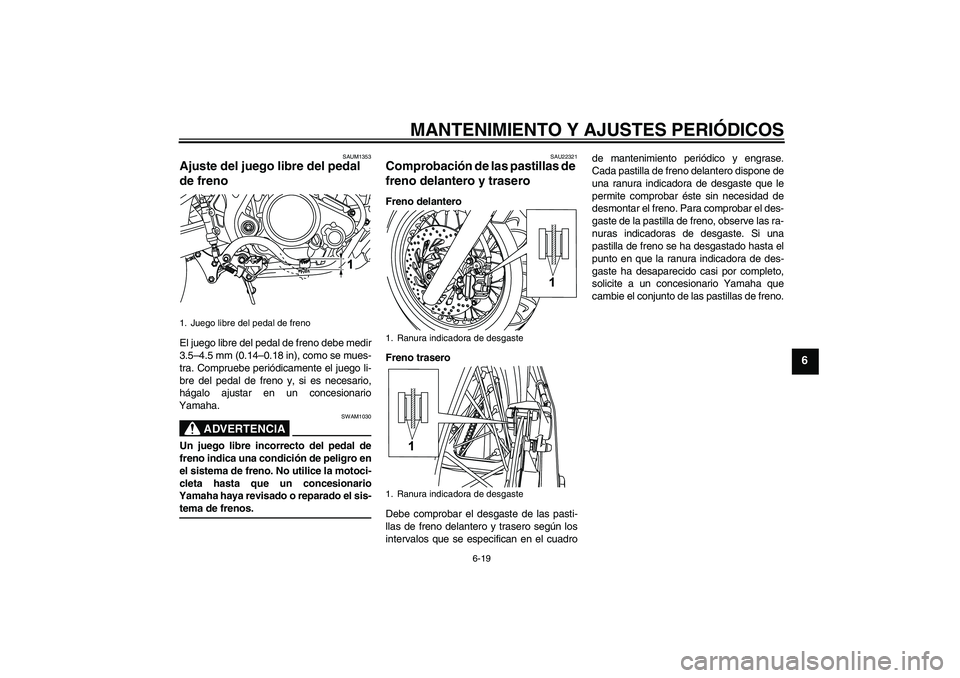

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
SAUM1353
Ajuste del juego libre del pedal
de freno El juego libre del pedal de freno debe medir
3.5–4.5 mm (0.14–0.18 in), como se mues-
tra. Compruebe periódicamente el juego li-
bre del pedal de freno y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
ADVERTENCIA
SWAM1030
Un juego libre incorrecto del pedal de
freno indica una condición de peligro en
el sistema de freno. No utilice la motoci-
cleta hasta que un concesionario
Yamaha haya revisado o reparado el sis-tema de frenos.
SAU22321
Comprobación de las pastillas de
freno delantero y trasero Freno delantero
Freno trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadrode mantenimiento periódico y engrase.
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe las ra-
nuras indicadoras de desgaste. Si una
pastilla de freno se ha desgastado hasta el
punto en que la ranura indicadora de des-
gaste ha desaparecido casi por completo,
solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas de freno.
1. Juego libre del pedal de freno
1. Ranura indicadora de desgaste
1. Ranura indicadora de desgaste
U22BS0S0.book Page 19 Tuesday, December 16, 2008 10:53 AM

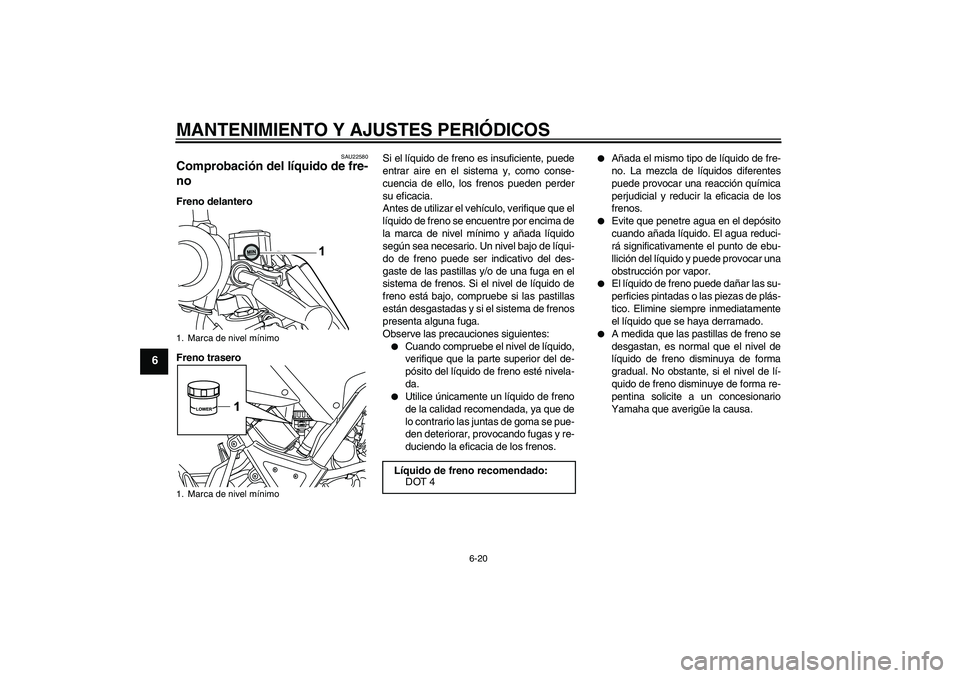

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
SAU22580
Comprobación del líquido de fre-
no Freno delantero
Freno traseroSi el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de utilizar el vehículo, verifique que el
líquido de freno se encuentre por encima de
la marca de nivel mínimo y añada líquido
según sea necesario. Un nivel bajo de líqui-
do de freno puede ser indicativo del des-
gaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de
freno está bajo, compruebe si las pastillas
están desgastadas y si el sistema de frenos
presenta alguna fuga.
Observe las precauciones siguientes:


Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.


Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.


Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.


Evite que penetre agua en el depósito
cuando añada líquido. El agua reduci-
rá significativamente el punto de ebu-
llición del líquido y puede provocar una
obstrucción por vapor.


El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.


A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
1. Marca de nivel mínimo
1. Marca de nivel mínimo
Líquido de freno recomendado:
DOT 4
U22BS0S0.book Page 20 Tuesday, December 16, 2008 10:53 AM
