2009 YAMAHA WR 125R Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
DAUM1360
Verversen van remvloeistof Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
remslang eens in de vier jaar vervangen, of
zodra deze lek is of beschadigd blijkt.
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22773
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel door de motorfiets
te duwen en vind zo het strakste ge-
deelte in de aandrijfketting; meet nu de
spanning van de ketting zoals afge-
beeld.4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU22934
Om de spanning van de aandrijfketting
af te stellen
1. Draai de wielasmoer los en draai dan
de borgmoer los aan beide uiteinden
van de achterbrug.
2. Draai de stelmoer op beide uiteinden
van de achterbrug in de richting (a) om
de aandrijfketting strakker te stellen.
Stel de ketting losser door de stelmoer
op beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. LET
OP: Een onjuiste kettingspanning
leidt tot overbelasting van de motor
en andere essentiëIe onderdelen
van de machine en kan resulteren in Spanning aandrijfketting:
40.0–50.0 mm (1.57–1.97 in)1. Spanning aandrijfketting
U22BD0D0.book Page 21 Wednesday, December 17, 2008 9:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
overslaan of breken van de ketting.
Houd om dit te voorkomen de ket-
tingspanning binnen de gespecifi-
ceerde waarden.
[DCA10571]
OPMERKINGGebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beidestelmoeren dezelfde positie hebben.
3. Draai de borgmoeren vast en zet dan
de wielasmoer vast met de voorge-
schreven aanhaalmomenten.
DAU23023
Aandrijfketting reinigen en sme-
ren De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10581
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassenof ermee in de regen is gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11121]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettingen.
LET OP: Breng geen motorolie of
andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11111]
1. Wielasmoer
2. Stelmoer spanning aandrijfketting
3. Borgmoer
4. Uitlijnmerktekens
Aanhaalmomenten:
Borgmoer:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Wielasmoer:
90 Nm (9.0 m·kgf, 65 ft·lbf)
U22BD0D0.book Page 22 Wednesday, December 17, 2008 9:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAU23101
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]DAU23111
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
DAU43611
Rem- en koppelingshendels con-
troleren en smeren Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd. Aanbevolen smeermiddel:
Motorolie
U22BD0D0.book Page 23 Wednesday, December 17, 2008 9:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAU23182

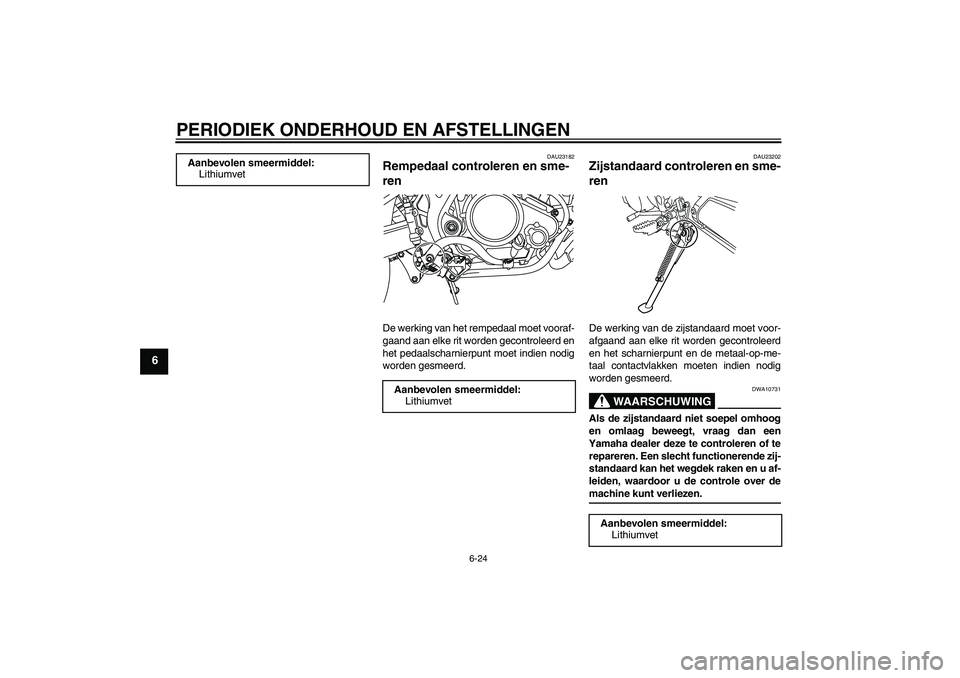

Rempedaal controleren en sme-
ren De werking van het rempedaal moet vooraf-
gaand aan elke rit worden gecontroleerd en
het pedaalscharnierpunt moet indien nodig
worden gesmeerd.
DAU23202
Zijstandaard controleren en sme-
ren De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10731
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over demachine kunt verliezen. Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U22BD0D0.book Page 24 Wednesday, December 17, 2008 9:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
DAUM1650

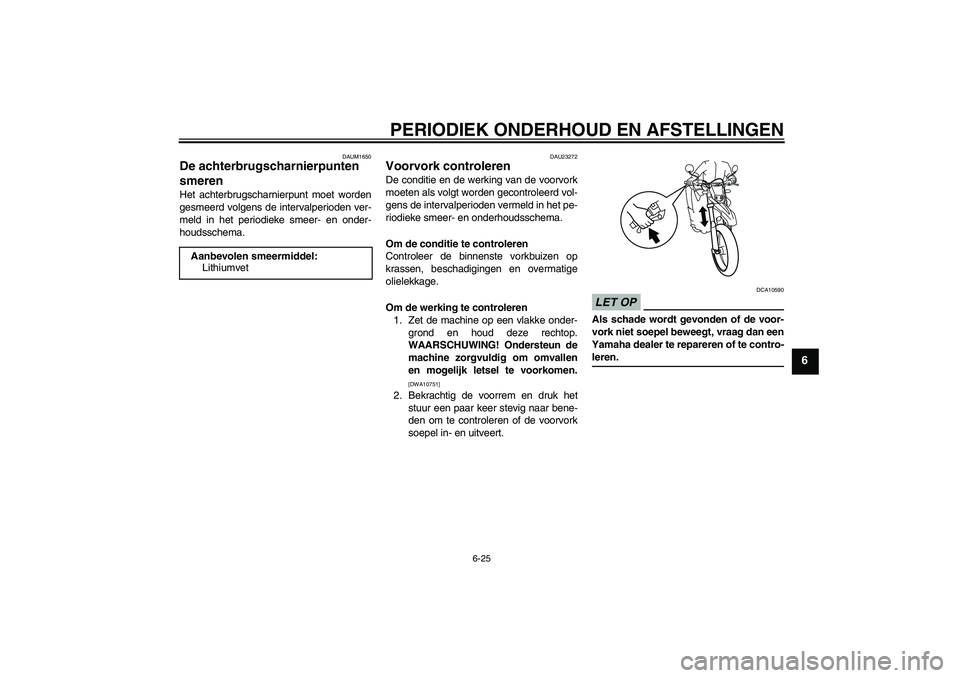

De achterbrugscharnierpunten
smeren Het achterbrugscharnierpunt moet worden
gesmeerd volgens de intervalperioden ver-
meld in het periodieke smeer- en onder-
houdsschema.
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren. Aanbevolen smeermiddel:
Lithiumvet
U22BD0D0.book Page 25 Wednesday, December 17, 2008 9:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAU23283

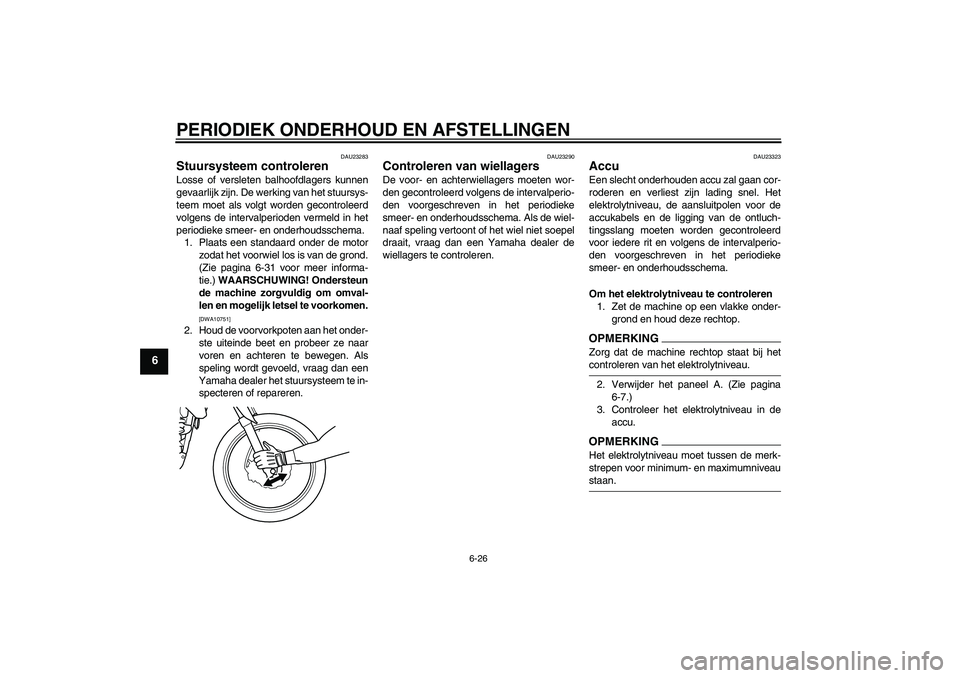

Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-31 voor meer informa-
tie.) WAARSCHUWING! Ondersteun
de machine zorgvuldig om omval-
len en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU23323

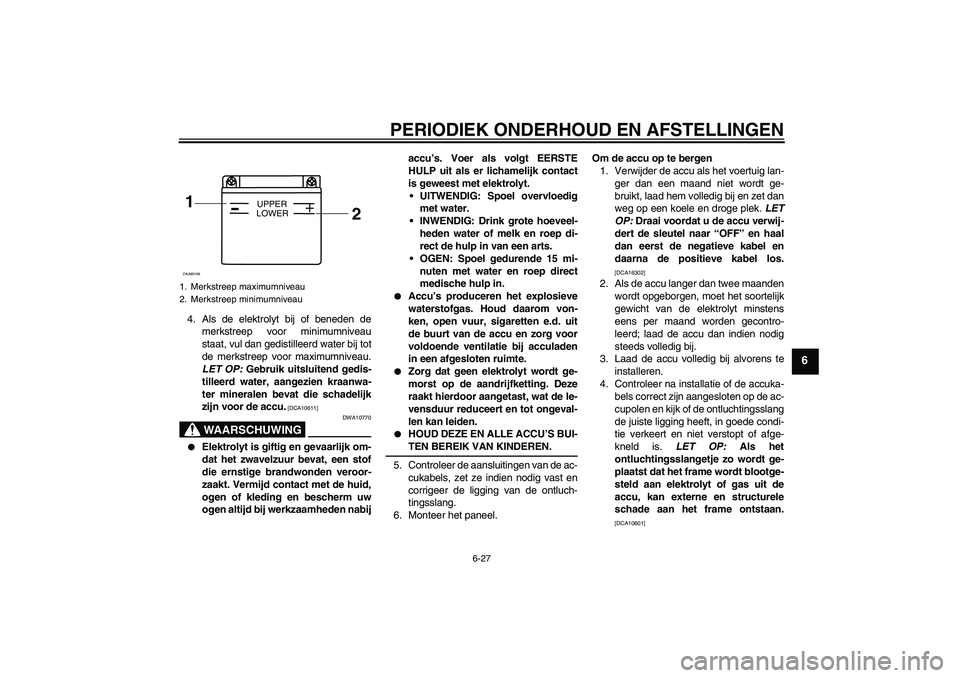

Accu Een slecht onderhouden accu zal gaan cor-
roderen en verliest zijn lading snel. Het
elektrolytniveau, de aansluitpolen voor de
accukabels en de ligging van de ontluch-
tingsslang moeten worden gecontroleerd
voor iedere rit en volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.
Om het elektrolytniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.OPMERKINGZorg dat de machine rechtop staat bij hetcontroleren van het elektrolytniveau.
2. Verwijder het paneel A. (Zie pagina
6-7.)
3. Controleer het elektrolytniveau in de
accu.OPMERKINGHet elektrolytniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.
U22BD0D0.book Page 26 Wednesday, December 17, 2008 9:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
4. Als de elektrolyt bij of beneden de
merkstreep voor minimumniveau
staat, vul dan gedistilleerd water bij tot
de merkstreep voor maximumniveau.
LET OP: Gebruik uitsluitend gedis-
tilleerd water, aangezien kraanwa-
ter mineralen bevat die schadelijk
zijn voor de accu.
[DCA10611]
WAARSCHUWING
DWA10770


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabijaccu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


Zorg dat geen elektrolyt wordt ge-
morst op de aandrijfketting. Deze
raakt hierdoor aangetast, wat de le-
vensduur reduceert en tot ongeval-
len kan leiden.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
5. Controleer de aansluitingen van de ac-
cukabels, zet ze indien nodig vast en
corrigeer de ligging van de ontluch-
tingsslang.
6. Monteer het paneel.Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt opgeborgen, moet het soortelijk
gewicht van de elektrolyt minstens
eens per maand worden gecontro-
leerd; laad de accu dan indien nodig
steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen en kijk of de ontluchtingsslang
de juiste ligging heeft, in goede condi-
tie verkeert en niet verstopt of afge-
kneld is. LET OP: Als het
ontluchtingsslangetje zo wordt ge-
plaatst dat het frame wordt blootge-
steld aan elektrolyt of gas uit de
accu, kan externe en structurele
schade aan het frame ontstaan.
[DCA10601]
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau1
2
+
UPPER
LOWER
ZAUM0106
U22BD0D0.book Page 27 Wednesday, December 17, 2008 9:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
DAUM2600
Zekeringen vervangen Het zekeringenkastje bevindt zich achter
paneel A. (Zie pagina 6-7.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU45212
Koplampgloeilamp vervangen De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10660
Raak het glas van de koplampgloeilamp
niet aan zodat dit vetvrij blijft, anders kan
de doorzichtigheid van het glas, de lich-
tintensiteit en de levensduur nadelig
worden beïnvloed. Wrijf eventuele ver-
ontreinigingen en vingerafdrukken op
het gloeilampglas weg met een doekjegedrenkt in alcohol of thinner.
1. Verwijder het koplamppaneel samen
met de koplampunit door de bouten te
verwijderen en het geheel omhoog te
trekken zoals afgebeeld.
1. Zekeringenkastje
2. Reservezekering
3. Hoofdzekering
4. Koplampzekering
5. Zekering signaleringssysteem
6. Zekering ontstekingssysteem
7. Zekering radiatorkoelvin
Voorgeschreven zekeringen:
Hoofdzekering:
20.0 A
Zekering ontstekingssysteem:
7.5 A
Zekering signaleringssysteem:
7.5 A
Koplampzekering:
15.0 A
Zekering radiatorkoelvin:
5.0 A
1. Raak het glas van de gloeilamp niet aan.
U22BD0D0.book Page 28 Wednesday, December 17, 2008 9:06 AM
