2009 YAMAHA VX Betriebsanleitungen (in German)

Betrieb
58
sollten Fahrer und Mitfahrer gemeinsam
das Wasserfahrzeug balancieren.
(5) Sicherstellen, dass die Mitfahrer beide
Füße auf dem Boden im Fußraum haben
und sich gut am Vordermann oder am da-
für vorgesehenen Handgriff festhalten.
Der Fahrer darf niemals einen Mitfahrer
vor sich sitzen lassen.
(6) Den Motor starten, in alle Richtungen bli-
cken und dann auf Gleitgeschwindigkeit
beschleunigen.
Aufsteigen im Stillstand, wenn das Ausbalan-
cieren des Wasserfahrzeugs schwierig ist:
(1) Während die Mitfahrer das Wasserfahr-
zeug festhalten, sollte der Fahrer sich auf
das Aufstiegsdeck in kniender Stellung
hochziehen, zum Sitz bewegen und ritt-lings aufsitzen, um dann das Fahrzeug
auszubalancieren.
(2) Ein Mitfahrer sollte sich nun auf das Auf-
stiegsdeck in kniender Stellung hochzie-
hen, zum Sitz bewegen und rittlings auf-
sitzen, um dann das Fahrzeug
auszubalancieren.
(3) Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befesti-
gen und dann den Clip am Motor-Quick-
stoppschalter anbringen.
(4) Den Motor starten und im Leerlauf betrei-
ben.
(5) Ein weiterer Mitfahrer sollte sich nun auf
das Aufstiegsdeck in kniender Stellung
hochziehen, zum Sitz bewegen und ritt-
lings aufsitzen, während der Fahrer be-
schleunigt.
UF2L70G0.book Page 58 Tuesday, June 24, 2008 9:38 AM

Betrieb
59
(6) Allmählich die Geschwindigkeit vergrö-
ßern, um das Wasserfahrzeug zu balan-
cieren.
GJU33231Gekentertes Wasserfahrzeug
WARNUNG
GWJ00671
Unvorschriftsmäßiges Aufrichten kann zu
Verletzungen führen.

Den Motor ausschalten, indem durch
Abziehen der Motor-Quickstoppleine
der Clip vom Motor-Quickstoppschalter
gelöst wird.

Die Hände vom Einlassgitter fern halten.
Falls das Wasserfahrzeug kentert, sollte es
sofort wieder aufgerichtet werden.
Die folgenden Schritte genau befolgen, um
Verletzungen oder Schäden am Wasserfahr-
zeug zu vermeiden.
(1) Den Clip vom Motor-Quickstoppschalter
lösen.
(2) Zum Heck des Wasserfahrzeugs
schwimmen. Das Wasserfahrzeug auf-
richten; dazu mit der linken Hand die
Gleitplatte hochdrücken und mit der rech-
ten Hand oder dem rechten Fuß das
Schandeck niederdrücken.
Falls die Backbordseite (links) des ge-
kenterten Wasserfahrzeugs emporragt,
das Schandeck nach unten drücken, um
die Backbordseite zu senken, bevor das Wasserfahrzeug im Uhrzeigersinn aufge-
richtet werden kann. ACHTUNG: Das
Wasserfahrzeug nicht im Gegenuhr-
zeigersinn umkippen, anderenfalls
könnte Wasser in den Motor geraten,
was zu ernsthaften Schäden führen
kann.
[GCJ00541]
(3) Den Motor starten und das Wasserfahr-
zeug mindestens 2 Minuten lang so auf-
recht wie möglich halten und schneller
als mit Gleitgeschwindigkeit fahren, um
jegliches Wasser, das in den Motorraum
gelangt ist, auszustoßen. (Falls der Motor
nicht startet, siehe “Wasserfahrzeug ab-
schleppen” auf Seite 85 oder “Überflute-
tes Wasserfahrzeug” auf Seite 86.)
ACHTUNG: Den Motor nach dem
nächsten Start nicht mit Vollgas be-
treiben, bevor er wenigstens 1 Minute
lang gelaufen ist. Ein Wasserüber-
schuss im Motorraum könnte in den
UF2L70G0.book Page 59 Tuesday, June 24, 2008 9:38 AM

Betrieb

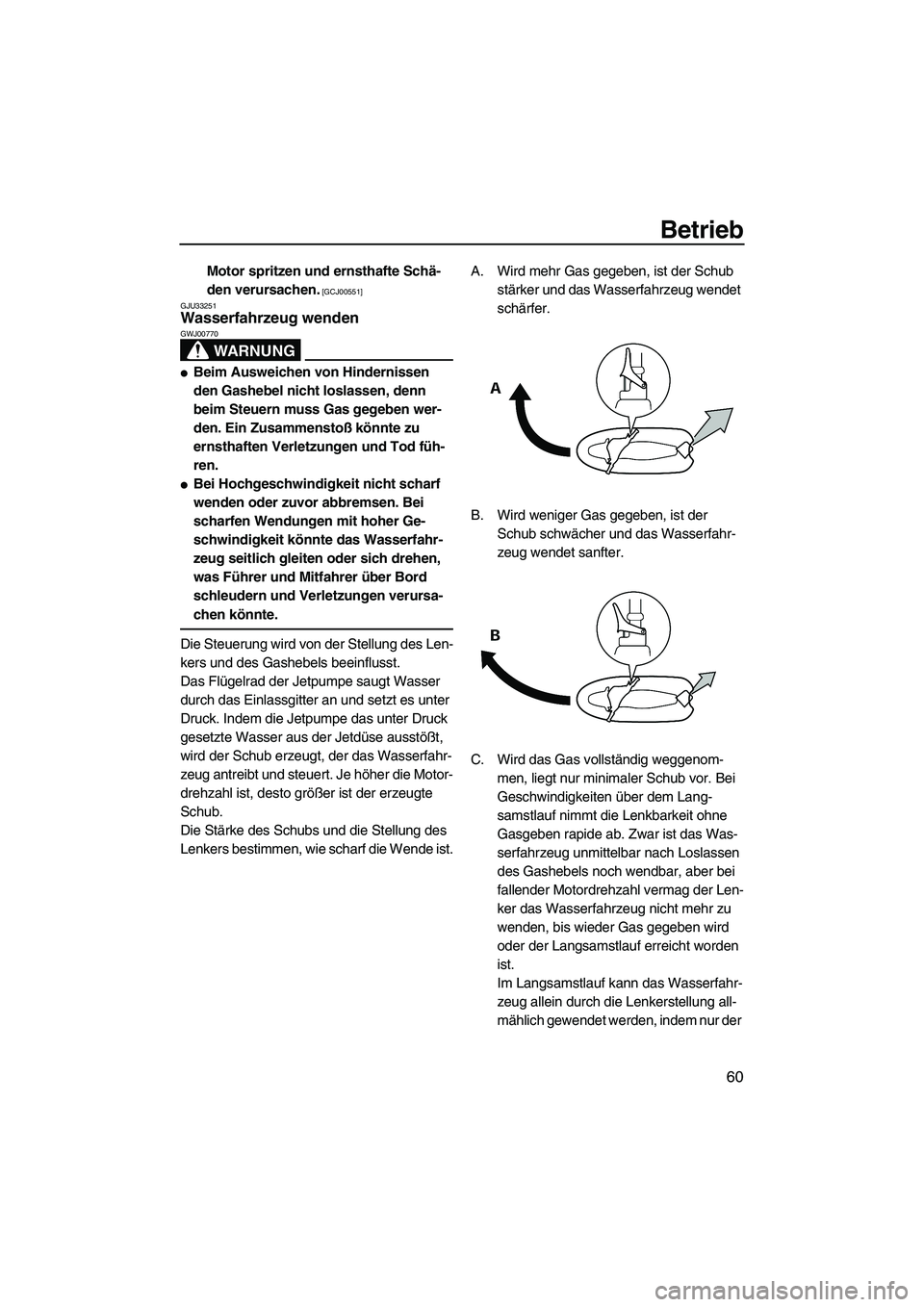

60
Motor spritzen und ernsthafte Schä-
den verursachen.
[GCJ00551]
GJU33251
Wasserfahrzeug wenden
WARNUNG
GWJ00770

Beim Ausweichen von Hindernissen
den Gashebel nicht loslassen, denn
beim Steuern muss Gas gegeben wer-
den. Ein Zusammenstoß könnte zu
ernsthaften Verletzungen und Tod füh-
ren.

Bei Hochgeschwindigkeit nicht scharf
wenden oder zuvor abbremsen. Bei
scharfen Wendungen mit hoher Ge-
schwindigkeit könnte das Wasserfahr-
zeug seitlich gleiten oder sich drehen,
was Führer und Mitfahrer über Bord
schleudern und Verletzungen verursa-
chen könnte.
Die Steuerung wird von der Stellung des Len-
kers und des Gashebels beeinflusst.
Das Flügelrad der Jetpumpe saugt Wasser
durch das Einlassgitter an und setzt es unter
Druck. Indem die Jetpumpe das unter Druck
gesetzte Wasser aus der Jetdüse ausstößt,
wird der Schub erzeugt, der das Wasserfahr-
zeug antreibt und steuert. Je höher die Motor-
drehzahl ist, desto größer ist der erzeugte
Schub.
Die Stärke des Schubs und die Stellung des
Lenkers bestimmen, wie scharf die Wende ist.A. Wird mehr Gas gegeben, ist der Schub
stärker und das Wasserfahrzeug wendet
schärfer.
B. Wird weniger Gas gegeben, ist der
Schub schwächer und das Wasserfahr-
zeug wendet sanfter.
C. Wird das Gas vollständig weggenom-
men, liegt nur minimaler Schub vor. Bei
Geschwindigkeiten über dem Lang-
samstlauf nimmt die Lenkbarkeit ohne
Gasgeben rapide ab. Zwar ist das Was-
serfahrzeug unmittelbar nach Loslassen
des Gashebels noch wendbar, aber bei
fallender Motordrehzahl vermag der Len-
ker das Wasserfahrzeug nicht mehr zu
wenden, bis wieder Gas gegeben wird
oder der Langsamstlauf erreicht worden
ist.
Im Langsamstlauf kann das Wasserfahr-
zeug allein durch die Lenkerstellung all-
mählich gewendet werden, indem nur der
UF2L70G0.book Page 60 Tuesday, June 24, 2008 9:38 AM

Betrieb
61
im Leerlauf verfügbare Schub verwendet
wird.
D. Wird der Motor während der Fahrt ausge-
schaltet, steht kein Schub zur Verfügung.
Das Wasserfahrzeug fährt ungeachtet
der Lenkerstellung geradeaus.
Zum Steuern wird Gas benötigt!
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, dem ein Gleit-Steuer-
system einverleibt ist. Dieses System springt
bei Gleitgeschwindigkeit ein, sobald das
Wasserfahrzeug nach Loslassen des Gashe-
bels gesteuert wird (siehe obige Bedingung
C).
Das Gleit-Steuersystem hilft beim Wenden,
indem es dem drosselnden Wasserfahrzeug
Schub verleiht. Um schärfer zu wenden, müs-
sen allerdings Gas gegeben und der Lenker
gedreht werden. Das Gleit-Steuersystem
bleibt unter Gleitgeschwindigkeit oder bei ab-gestelltem Motor aus. Bei fallender Motor-
drehzahl vermag der Lenker das Wasserfahr-
zeug nicht mehr zu wenden, bis entweder
Gas gegeben oder der Langsamstlauf er-
reicht wird.
GJU33280Wasserfahrzeug anhalten
Das Wasserfahrzeug besitzt kein Bremssys-
tem. Es wird beim Loslassen des Gashebels
durch den Wasserwiderstand angehalten.
Nachdem das Gas weggenommen oder der
Motor ausgeschaltet wurde, kommt das Was-
serfahrzeug aus der Höchstgeschwindigkeit
nach ca. 100 m (330 ft) zum Stillstand; aller-
dings können Faktoren wie das Gesamtge-
wicht, die Bedingungen der Wasseroberflä-
che und die Windrichtung diesen Abstand
beeinflussen.
Das Wasserfahrzeug bremst unmittelbar
nach dem Loslassen des Gashebels ab, glei-
tet aber noch eine Weile dahin, bevor es voll-
ständig stehen bleibt. Falls Zweifel daran be-
stehen, ob Sie rechtzeitig anhalten können,
bevor Sie auf ein Hindernis stoßen, Gas ge-
ben und in eine andere Richtung abdrehen.
WARNUNG
GWJ00730

Einen angebrachten Bremsweg vorse-
hen.

Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Bedenken Sie jederzeit,
UF2L70G0.book Page 61 Tuesday, June 24, 2008 9:38 AM

Betrieb
62
dass Wasserfahrzeuge und Boote keine
Bremsen haben.

Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu anderen
Personen, Wasserfahrzeugen und Ge-
genständen, sodass Zeit zum Anhalten
bleibt.

Beim Abbremsen den Motor nicht aus-
schalten, falls Schub benötigt wird, um
einem plötzlichen Hindernis auszuwei-
chen.

Nur VX Deluxe/VX Cruiser:
Das Wasserfahrzeug nicht durch Um-
schalten auf Rückwärtsfahrt drosseln
oder anhalten, denn dies könnte bewir-
ken, dass der Führer die Kontrolle ver-
liert, über Bord geschleudert wird oder
gegen den Lenker aufprallt.
GJU35961Wasserfahrzeug auf Strand setzen
(1) Sicherstellen, dass sich keine Hindernis-
se, Boote oder Schwimmer in der Nähe
des Strandes befinden. Den Gashebel
ca. 100 m (330 ft) vor Erreichen des Ziels
loslassen.
(2) Langsam heranfahren und den Motor vor
Erreichen des Strands ausschalten.
Stets bedenken: zum Steuern wird Gas
benötigt!
(3) Vom Wasserfahrzeug absteigen und die-
ses dann an Land ziehen. ACHTUNG:
Steinchen, Sand, Algen und anderer
Schmutz, der durch den Jeteinlass an-
gesaugt wird, können das Flügelrad
behindern oder beschädigen. Den Mo-
tor immer ausschalten, bevor das
Wasserfahrzeug an Land gebracht
wird.
[GCJ00491]GJU36060
Wasserfahrzeug anlegen
(1) Sicherstellen, dass sich keine Hindernis-
se, Boote oder Schwimmer in der Nähe
des Wasserfahrzeugs befinden. Die Ge-
schwindigkeit bei ca. 100 m (330 ft) Ab-
stand vom Pier drosseln.
(2) Am Pier heranfahren und den Motor kurz
vor Erreichen des Piers ausschalten.
GJU33321Rückwärts fahren (nur VX Deluxe/VX
Cruiser)
Die Rückwärtsfahrt kann eingesetzt werden,
um sich langsam aus Engpässen herauszu-
manövrieren.
Erst wenn der Motor im Leerlauf dreht, auf
Rückwärtsfahrt schalten und langsam Gas
geben. Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwimmer
oder anderen Hindernisse den Weg versper-
ren.
GJU37190Betrieb in algenreichem Gewässer
Vermeiden Sie grundsätzlich, Ihr Wasserfahr-
zeug in Gewässer mit starkem Algenwuchs
zu fahren. Wenn das Fahren in algenreichem
Gewässer unvermeidbar ist, den Motor ab-
wechselnd mit Teilgas und mit Vollgas fahren.
Algen neigen dazu, sich bei gleichmäßiger
Fahrt und bei Langsamstlauf anzusammeln.
Wenn Algen den Einlassbereich verstopfen
und Kavitation verursachen, den Jetdüsen-
UF2L70G0.book Page 62 Tuesday, June 24, 2008 9:38 AM

Betrieb
63
Einlass und den Impeller reinigen. (Für nähe-
re Angaben zum Reinigen siehe Seite 83.)GJU33382
Pflege nach dem Fahren
Damit Ihr Wasserfahrzeug immer im best-
möglichen Zustand bleibt, nehmen Sie dies
nach dem Fahren aus dem Wasser und füh-
ren Sie die folgenden Arbeiten durch. Lässt
man das Wasserfahrzeug längere Zeit im
Wasser, führt dies dazu, dass die Komponen-
ten der Düseneinheit und der Rumpfoberflä-
che schneller verschleißen als normal. Mee-
resorganismen und Korrosion sind einige der
Bedingungen, die die Lebensdauer der Bau-
teile des Wasserfahrzeugs nachteilig beein-
flussen können.
(1) Das Wasserfahrzeug aus dem Wasser
entfernen.
(2) Den Rumpf, den Lenker und die Jetdü-
sen-Einheit mit Frischwasser abwa-
schen.
(3) Den Sitz abnehmen und den Motorraum
auf Wasser kontrollieren. Zum Ablassen
von Wasser, die Ablassstopfen im Heck
ziehen und dann den Bug des Wasser-
fahrzeugs so weit anheben, dass das
Wasser aus der Bilge hinausläuft.
HINWEIS:
Dieses Wasserfahrzeug ist mit einem auto-
matischen Bilgenpumpensystem ausgestat-
tet, das Wasser aus dem Motorraum pumpt,
solange Sie unterwegs sind. Dennoch kann
etwas Wasser übrig bleiben. Daher müssen
UF2L70G0.book Page 63 Tuesday, June 24, 2008 9:38 AM

Betrieb
64
zum Ablassen dieses Wassers die Ablass-
stopfen am Heck entfernt werden. (Für nähe-
re Angaben zum Lenzen siehe Seite 45.)
(4) Das Wasserfahrzeug in waagrechte Stel-
lung bringen.
(5) Das Kühlsystem spülen, um einer Ver-
stopfung durch Salz, Sand oder Schmutz
vorzubeugen. (Für nähere Angaben zum
Spülen siehe Seite 65.)
(6) Wenn das Wasserfahrzeug eine Woche
oder länger gelagert wird, die internen
Motorbauteile schmieren, um Korrosion
vorzubeugen. (Für nähere Angaben zum
Schmieren siehe Seite 66.)
(7) Motor und Motorraum mit einer kleinen
Menge Wasser ausspülen. ACHTUNG:
Motor und Motorraum nicht mit Hoch-
druck-Wasserstrahl reinigen, dies
kann zu ernsthaften Motorschäden
führen.
[GCJ00571]
(8) Motor und Motorraum mit einem saube-
ren Tuch trockenwischen (falls nötig
Schritt 3 wiederholen).
(9) Den Rumpf, den Lenker und die Jetdü-
sen-Einheit mit einem sauberen Tuch tro-
ckenwischen.
(10) Zur Minimierung von Korrosion ein Rost-
schutzmittel auf Metallteile sprühen.
(11) Den Motorraum an der Luft vollständig
trocknen lassen, bevor der Sitz wieder
aufgesetzt wird.
GJU33452
Transport
Vor dem Verfrachten des Wasserfahrzeugs
auf einen Anhänger für den anschließenden
Transport darauf achten, dass der Schalthebel
auf Vorwärtsfahrt steht (für VX Deluxe/VX
Cruiser). Beim Transport des Wasserfahr-
zeugs auf einem Anhänger die Zurrbänder
durch die Heck- und Bug-Zurrösen ziehen und
auf dem Anhänger befestigen. ACHTUNG:
Zum Festzurren des Wasserfahrzeugs auf
dem Anhänger nur die Zurröse am Bug und
die Zurrösen am Heck verwenden. Andern-
falls könnte das Wasserfahrzeug beschä-
digt werden. Die Seile oder Zurrbänder an
Stellen, wo sie den Rumpf des Wasserfahr-
zeugs berühren, mit Handtüchern oder
Lappen umwickeln, um Kratzer oder ande-
re Beschädigungen zu vermeiden. Das
Wasserfahrzeug nicht mit dem Schalthebel
in Rückwärtsfahrtstellung transportieren.
Sonst könnte die Umkehrklappe an ein Hin-
dernis stoßen und dabei beschädigt wer-
den (für VX Deluxe/VX Cruiser).
[GCJ00622]
UF2L70G0.book Page 64 Tuesday, June 24, 2008 9:38 AM

Wartung und Pflege
65
GJU33490
Stilllegen
WARNUNG
GWJ00330
Das Wasserfahrzeug stets in waagerech-
ter Stellung lagern, anderenfalls könnte
Kraftstoff in den Motor oder Motorraum
fließen, was ein Brandgefahr darstellt.
Die Lagerung über einen längeren Zeitraum
wie zum Überwintern erfordert vorbeugende
Wartung, um das Wasserfahrzeug vor Verwit-
terung zu schützen. Eine Wartung des Was-
serfahrzeugs durch einen Yamaha-Händler
ist vor der Stilllegung empfehlenswert. Fol-
gende Arbeiten kann der Eigentümer aller-
dings selber durchführen.
GJU33544Kühlsystem spülen
Das Kühlsystem muss gespült werden, um ei-
ner Verstopfung durch Salz, Sand oder
Schmutz vorzubeugen.
(1) Das Wasserfahrzeug in waagrechte Stel-
lung bringen.
(2) Den Sitz demontieren. (Für nähere Anga-
ben zur Sitz-Montage und -Demontage
siehe Seite 24.)
(3) Den Spülschlauchanschluss-Deckel öff-
nen, die Schlauchkupplung am Spüls-
chlauchanschluss anschließen und die-sen dann drehen, bis er fest verbunden
ist.
(4) Einen Schlauch zwischen Schlauchkupp-
lung und Wasserhahn anschließen.HINWEIS:
Ein Gartenschlauch ist nicht im Lieferumfang
enthalten.
(5) Den Motor starten und sofort den Was-
serhahn aufdrehen, bis das Wasser
durchgehend aus der Jetdüse ausströmt.
ACHTUNG: Den Motor nicht länger als
15 Sekunden ohne Wasserzufuhr oder
über 4000 U/min an Land betreiben,
anderenfalls könnte er überhitzen.

[GCJ01050]
HINWEIS:
Wenn Sie das Wasserfahrzeug längere Zeit
einlagern möchten, wie zum Beispiel über
den Winter, den Kraftstofftank bis unter den
Rand mit frischem Kraftstoff füllen und Kraft-
1Spülschlauchanschluss-Deckel
2Schlauchkupplung
3Spülschlauchanschluss
UF2L70G0.book Page 65 Tuesday, June 24, 2008 9:38 AM
