2009 YAMAHA VX Betriebsanleitungen (in German)

Betrieb
42
HINWEIS:
Die hier aufgeführten Routinekontrollen sollten vor jeder Fahrt durchgeführt werden. Der Zeit-
aufwand für diese Kontrollen ist gering, die dadurch gewonnene Sicherheit und Zuverlässigkeit
aber weit mehr wert.
MultifunktionsdisplayAuf Warnsignale untersuchen und Funktion kontrol-
lieren.49 BEZEICHNUNG AUSFÜHRUNG SEITE
UF2L70G0.book Page 42 Tuesday, June 24, 2008 9:38 AM

Betrieb
43
GJU32280Ausführung der Routinekontrollen
vor Fahrtbeginn
GJU32311Motorraum
WARNUNG
GWJ00460
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Den
Motor nicht starten, wenn ein Kraftstoff-
leck oder eine lose elektrische Verbindung
vorhanden ist.
Den Motorraum vor jeder Fahrt entlüften.
Zum Entlüften des Motorraums den Sitz de-
montieren. (Für nähere Angaben zur Sitz-
Montage und -Demontage siehe Seite 24.)
Den Motorraum einige Minuten lang offen las-
sen, damit eventuelle Kraftstoffdämpfe ent-
weichen können.
Bei geöffnetem Motorraum kontrollieren, ob
lose elektrische Verbindungen vorliegen.
GJU32350Rumpf und Deck
Rumpf und Deck auf Risse und andere Be-
schädigungen untersuchen. Bei Beschädi-
gung das Wasserfahrzeug von einem
Yamaha-Händler instand setzen lassen.
GJU32391Kraftstoffstand
Vor jedem Einsatz des Wasserfahrzeugs si-
cherstellen, dass genügend Kraftstoff im
Tank ist.Das Kraftstoffsystem auf Lecks, Risse und
Störungen untersuchen. (Für nähere Anga-
ben zur Ausführung der Kontrollen siehe Sei-
te 72.)
(1) Den Kraftstofftank-Deckel öffnen, um an-
gestauten Druck abzulassen.
(2) Den Sitz demontieren. (Für nähere Anga-
ben zur Sitz-Montage und -Demontage
siehe Seite 24.)
(3) Den Kraftstoffstand im Tank kontrollieren
und ggf. tanken. (Für nähere Angaben
zum Tanken siehe Seite 39.)
(4) Den Kraftstofftank-Deckel schließen und
den Sitz montieren.
GJU32401Motorölstand
Den Motorölstand vor jeder Fahrt kontrollie-
ren.
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00391

Den Motor nicht mit zu viel oder zu we-
nig Öl im Öltank betreiben, dies kann zu
Motorschäden führen.

Darauf achten, dass kein Wasser und
Schmutz in die Öltank-Einfüllöffnung
geraten. Schmutz und Wasser im Motor-
öl können den Motor ernsthaft beschä-
digen.
Motorölstand kontrollieren:
(1) Das Wasserfahrzeug in waagrechte Stel-
lung bringen oder zu Wasser lassen und
dann den Motor starten. ACHTUNG:
Beim Kontrollieren des Motorölstands
an Land die Kühlwasserkanäle mit
Wasser versorgen. (Für nähere Anga-
UF2L70G0.book Page 43 Tuesday, June 24, 2008 9:38 AM

Betrieb

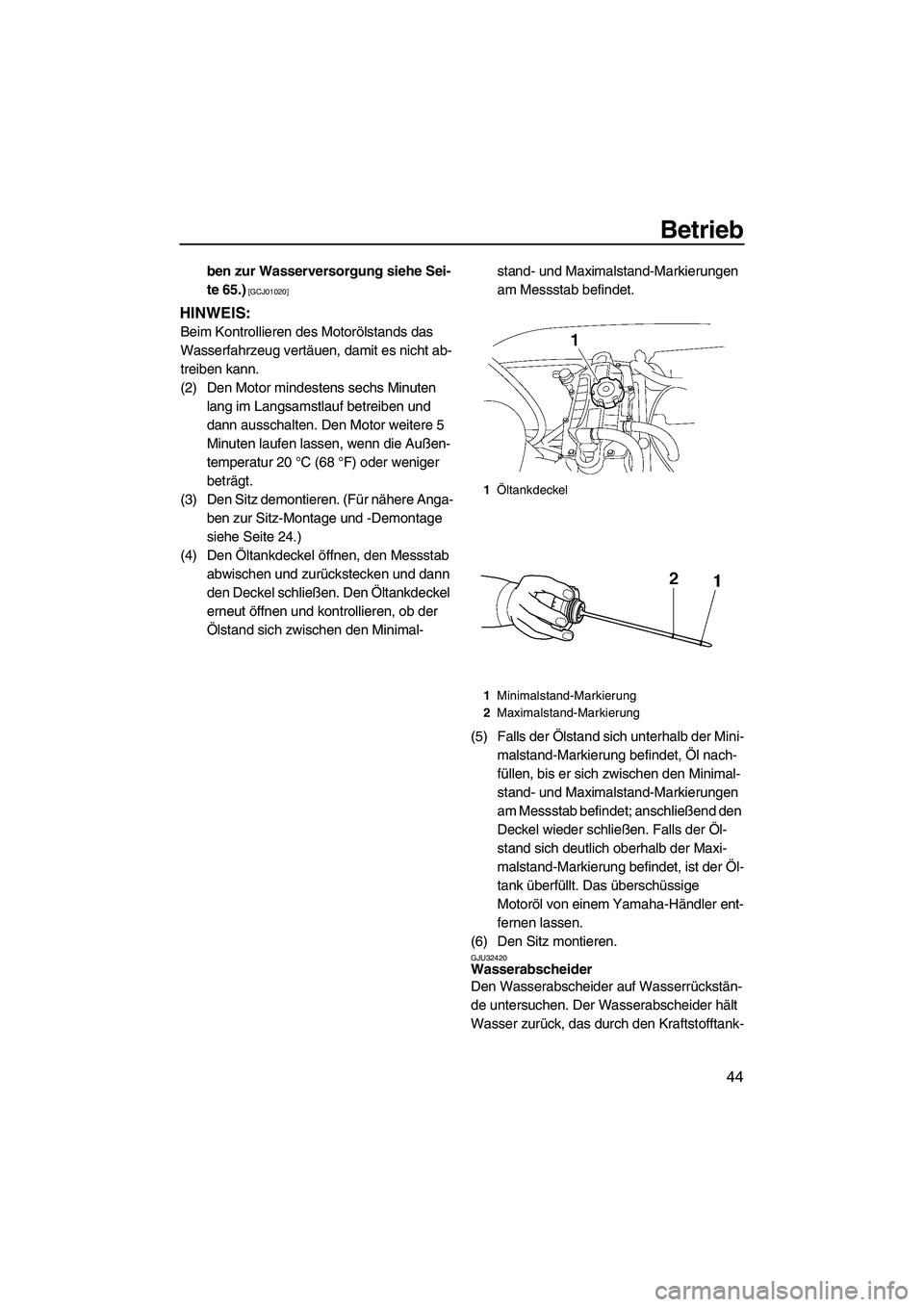

44
ben zur Wasserversorgung siehe Sei-
te 65.)
[GCJ01020]
HINWEIS:
Beim Kontrollieren des Motorölstands das
Wasserfahrzeug vertäuen, damit es nicht ab-
treiben kann.
(2) Den Motor mindestens sechs Minuten
lang im Langsamstlauf betreiben und
dann ausschalten. Den Motor weitere 5
Minuten laufen lassen, wenn die Außen-
temperatur 20 °C (68 °F) oder weniger
beträgt.
(3) Den Sitz demontieren. (Für nähere Anga-
ben zur Sitz-Montage und -Demontage
siehe Seite 24.)
(4) Den Öltankdeckel öffnen, den Messstab
abwischen und zurückstecken und dann
den Deckel schließen. Den Öltankdeckel
erneut öffnen und kontrollieren, ob der
Ölstand sich zwischen den Minimal-stand- und Maximalstand-Markierungen
am Messstab befindet.
(5) Falls der Ölstand sich unterhalb der Mini-
malstand-Markierung befindet, Öl nach-
füllen, bis er sich zwischen den Minimal-
stand- und Maximalstand-Markierungen
am Messstab befindet; anschließend den
Deckel wieder schließen. Falls der Öl-
stand sich deutlich oberhalb der Maxi-
malstand-Markierung befindet, ist der Öl-
tank überfüllt. Das überschüssige
Motoröl von einem Yamaha-Händler ent-
fernen lassen.
(6) Den Sitz montieren.
GJU32420Wasserabscheider
Den Wasserabscheider auf Wasserrückstän-
de untersuchen. Der Wasserabscheider hält
Wasser zurück, das durch den Kraftstofftank-
1Öltankdeckel
1Minimalstand-Markierung
2Maximalstand-Markierung
UF2L70G0.book Page 44 Tuesday, June 24, 2008 9:38 AM

Betrieb
45
Entlüftungsschlauch eindringen kann, wenn
das Wasserfahrzeug kentert. Normalerweise
enthält der Wasserabscheider kein Wasser.
Bei Vorhandensein von Wasser den Wasser-
abscheider durch Lösen der Ablassschraube
entleeren. Ein passendes Gefäß unter den
Wasserabscheider stellen oder einen trocke-
nen Lappen verwenden, um das auslaufende
Wasser aufzufangen. Sollte Wasser in das
Wasserfahrzeug gelangen, dieses mit einem
trockenen Lappen aufwischen. Nach dem
Entleeren des Wasserabscheiders muss die
Ablassschraube wieder montiert werden.
GJU32462Bilge
Die Bilge auf Wasser- und Kraftstoffrückstän-
de untersuchen. ACHTUNG: Ein Wasserü-
berschuss im Motorraum könnte in den
Motor spritzen und ernsthafte Schäden
verursachen.
[GCJ00341]
Bilge entleeren:
(1) Die Heck-Ablassschrauben lösen.
(2) Den Bug des Wasserfahrzeugs anheben,
um das Wasser ablaufen zu lassen.
(3) Nachdem das Wasser abgelaufen ist, die
Bilge mit trockenen Lappen gründlich tro-
ckenwischen.
(4) Die Heck-Ablassschrauben montieren.
ACHTUNG: Vor dem Einsetzen der
Heck-Ablassschrauben jegliche Fremdkörper wie Schmutz oder Sand
von den Bohrungsgewinden beseiti-
gen. Andernfalls könnten die Ablass-
schrauben beschädigt werden und
der Motorraum überfluten. Sicherstel-
len, dass die Heck-Ablassschrauben
fest sitzen, bevor das Wasserfahrzeug
zu Wasser gelassen wird. Andernfalls
könnte der Motorraum überfluten und
das Wasserfahrzeug sinken.
[GCJ00361]
GJU32472
Heck-Ablassschrauben
Kontrollieren, ob die Heck-Ablassschrauben
richtig montiert sind.
GJU32482Batterie
Den Batteriesäurestand kontrollieren und si-
cherstellen, dass die Batterieleistung zum
Starten ausreicht. WARNUNG! Das Wasser-
fahrzeug nicht betreiben, wenn die Batteri-
eleistung nicht zum Starten ausreicht oder
auf andere Weise unzureichend erscheint.
Ein Versagen der Batterie könnte Sie in
Schwierigkeiten versetzen.
[GWJ01240]
Batterie laden, oder auswechseln bei
schlechtem Batteriezustand. (Für nähere An-
gaben zum Ladevorgang siehe Seite 76.)
Außerdem kontrollieren, ob die Batteriekabel
gut befestigt sind und keine Korrosion an den
Batteriepolen vorhanden ist. Sicherstellen,
dass der Entlüftungsschlauch ordnungsge-
mäß an die Batterie angeschlossen und nicht
1Wasserabscheider
2Ablassschraube
UF2L70G0.book Page 45 Tuesday, June 24, 2008 9:38 AM

Betrieb
46
abgeklemmt ist. WARNUNG! Falls der Ent-
lüftungsschlauch nicht richtig ange-
schlossen und verlegt, falls er beschädigt
oder verstopft ist, besteht Feuer- oder Ex-
plosionsgefahr.
[GWJ00451]
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32541Feuerlöscher
Sicherstellen, dass ein gefüllter Feuerlöscher
an Bord ist.
Die Feuerlöscher-Halterung und -Abdeckung
befinden sich im vorderen Ablagefach.
Zum Verstauen des Feuerlöschers das Band
loshaken und die Abdeckung entfernen. Den
Feuerlöscher in die Halterung einführen und
die Abdeckung über dem Feuerlöscher an-bringen. Die Abdeckung und den Feuerlö-
scher fest mit dem Band sichern.
Für die Kontrolle des Feuerlöschers sollten
die jeweiligen Herstellerangaben beachtet
werden. Den Feuerlöscher immer fest in der
Halterung und mit angebrachter Abdeckung
aufbewahren.
Immer einen Feuerlöscher an Bord mitführen.
Ein Feuerlöscher gehört nicht zur Standard-
ausstattung dieses Wasserfahrzeugs. Ist kein
Feuerlöscher verfügbar, sollte ein Yamaha-
Händler kontaktiert werden, um ein geeigne-
tes Modell zu finden.
GJU32591Gashebel
Die Funktion des Gashebels kontrollieren.
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich stockungsfrei be-
wegt. Die Betätigung sollte über den gesam-
ten Hebelweg leichtgängig sein, und der
1Batterie-Pluspol (+): rotes Kabel
2Batterie-Minuspol (–): schwarzes Kabel
3Entlüftungsschlauch
1Feu er löscher-Halter und -Abdeckung
2Gummiband
UF2L70G0.book Page 46 Tuesday, June 24, 2008 9:38 AM

Betrieb
47
Hebel sollte beim Loslassen selbsttätig in die
Leerlaufstellung zurückkehren.
GJU32600Steuersystem
Den Lenker auf Lockerheit untersuchen.
Den Lenker beidseitig bis zum Anschlag
schwenken und kontrollieren, ob die Betäti-
gung über den gesamten Bereich leichtgän-
gig und stockungsfrei ist. Ebenfalls kontrollie-
ren, ob die Jetdüse bei der Betätigung des
Lenkers dreht und dass kein Spiel zwischen
Lenker und Jetdüse besteht.
GJU32632Schalthebel und Umkehrklappe (nur VX
Deluxe/VX Cruiser)
WARNUNG
GWJ00031
Um Verletzungen zu vermeiden, sollte die
Umkehrklappe nicht berührt werden, wäh-
rend der Schalthebel betätigt wird.
Die Funktion des Schalthebels und der Um-
kehrklappe kontrollieren.Sicherstellen, dass die Umkehrklappe völlig
gesenkt wird, wenn der Schalthebel nach
oben gezogen wird.
Ebenfalls sicherstellen, dass die Umkehrklap-
pe völlig angehoben wird, wenn der Schalthe-
bel nach unten gedrückt wird.
GJU32651Jeteinlass
Den Jeteinlass sorgfältig auf Algen, Schmutz
oder sonstiges untersuchen, was den Wasse-
reinlass stören könnte. Den Jeteinlass säu-
bern, wenn er zugesetzt ist. (Für nähere An-
gaben zum Reinigen des Jeteinlasses siehe
Seite 83.)
Wenn das Wasserfahrzeug bei zugesetztem
Jeteinlass betrieben wird, kann durch Kavita-
tion Strahlschubverlust auftreten und eventu-
ell Schaden an der Jetpumpe entstehen. Bei
Kühlwassermangel könnte der Motor überhit-
zen, was Motorschäden verursachen könnte.
UF2L70G0.book Page 47 Tuesday, June 24, 2008 9:38 AM

Betrieb
48
Das Kühlwasser wird dem Motor über die Jet-
pumpe zugeführt.
GJU32661Motor-Quickstoppleine (Handgelenk-
Schleife)
Sicherstellen, dass die Motor-Quickstopplei-
ne (Handgelenk-Schleife) nicht durchge-
scheuert oder gerissen ist. Leine bei Beschä-
digung ersetzen. WARNUNG! Versuchen
Sie niemals, die Motor-Quickstoppleine
(Handgelenk-Schleife) zu reparieren oder
zu verknoten. Es könnte sein, dass sich
die Motor-Quickstoppleine (Handgelenk-
Schleife) bei einem Sturz des Fahrers
nicht löst, wodurch das Wasserfahrzeug
weiterfahren und unter Umständen einen
Unfall verursachen könnte.
[GWJ01220]GJU32671
Schalter
ACHTUNG
GCJ00410
Den Motor bei der Schalterkontrolle an
Land nicht länger als 15 Sekunden ohne
Wasserzufuhr betreiben, anderenfalls
könnte er überhitzen.
Die Funktion des Startschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren.
Zum Starten des Motors den Startschalter
drücken. Sobald der Motor läuft, den Motor-
Stoppschalter betätigen und sicherstellen,
dass dies den Motor sofort ausschaltet. Den
Motor erneut starten und dann an der Motor-
Quickstoppleine (Handgelenk-Schleife) zie-
hen, um den Clip vom Motor-Quickstopp-
schalter abzuziehen; sicherstellen, dass dies
den Motor sofort ausschaltet. (Für nähere An-
gaben zur Bedienung des Startschalters, Mo-
tor-Stoppschalters und Motor-Quickstopp-
schalters siehe Seite 26 bis 27.)
GJU32680Kühlwasser-Kontrollauslass
Kontrollieren, ob beim Betrieb des Wasser-
fahrzeugs im Wasser Wasser aus dem Kühl-
1Starterschalter
2Motor-Stoppschalter
3Motor-Quickstoppschalter
4Clip
5Motor-Quickstoppleine
UF2L70G0.book Page 48 Tuesday, June 24, 2008 9:38 AM

Betrieb
49
wasser-Kontrollauslass an der Backbordseite
(links) fließt. (Für nähere Angaben siehe Seite
27.)
GJU32711Multifunktionsdisplay
Die Funktion des Multifunktionsdisplays prü-
fen, während sich das Wasserfahrzeug im
Wasser befindet. (Für nähere Angaben zur
richtigen Bedienung des Multifunktionsdis-
plays siehe Seite 32.)
GJU32742
Betrieb
WARNUNG
GWJ00510
Vor dem Betrieb des Wasserfahrzeugs
sollte der Führer sich mit allen Bedienele-
menten vertraut machen. Der Yamaha-
Händler gibt bei Fragen zu den Eigen-
schaften und der Bedienung des Fahr-
zeugs gerne Auskunft. Ein Missverständ-
nis der Funktion eines Bedienelements
könnte zu einem Unfall führen.
ACHTUNG
GCJ00460
Sicherstellen, dass die Heck-Ablass-
schrauben fest sitzen, bevor das Wasser-
fahrzeug zu Wasser gelassen wird.
GJU32782Motor-Einfahrzeit
ACHTUNG
GCJ00430
Eine Nichtbeachtung der Einfahrvorschrif-
ten könnte die Lebensdauer des Motors
verkürzen bzw. ernsthafte Motorschäden
verursachen.
Die Einfahrzeit ist für die beweglichen Bautei-
le des Motors von entscheidender Bedeu-
tung, weil sie sich während dieser Periode
aufeinander abstimmen und das richtige Be-
triebsspiel erreichen. Dies sorgt für gute Leis-
UF2L70G0.book Page 49 Tuesday, June 24, 2008 9:38 AM
