REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
GAU25902
Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
Gas halb öffnen und E-Starter betätigen.
U5B681G0.book Page 32 Tuesday, June 17, 2008 5:50 PM

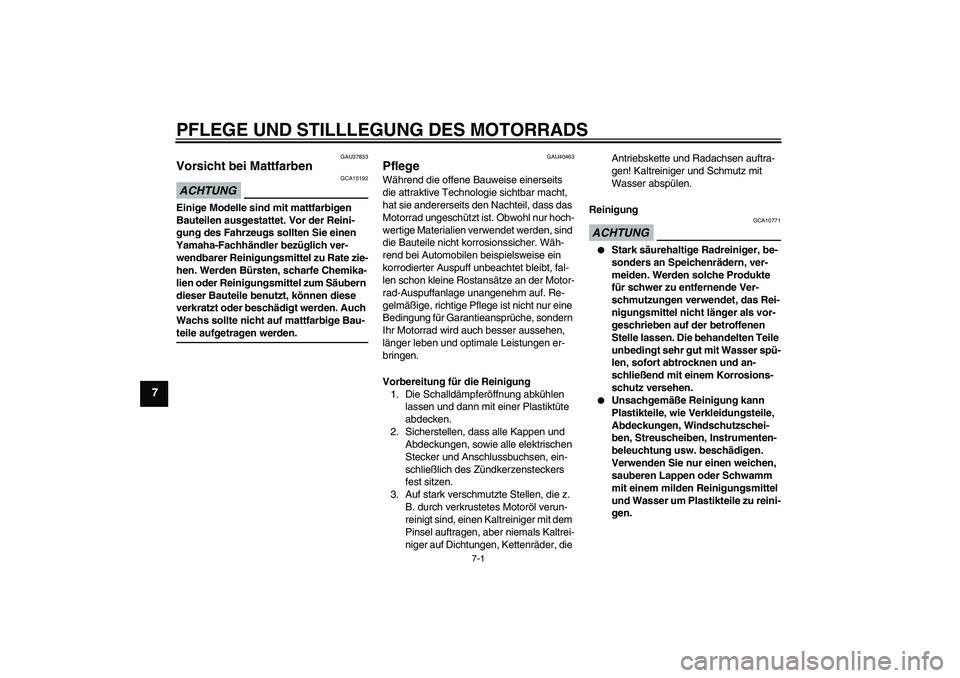

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-1
7
GAU37833
Vorsicht bei Mattfarben ACHTUNG
GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe Chemika-
lien oder Reinigungsmittel zum Säubern
dieser Bauteile benutzt, können diese
verkratzt oder beschädigt werden. Auch
Wachs sollte nicht auf mattfarbige Bau-teile aufgetragen werden.
GAU40463
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf. Re-
gelmäßige, richtige Pflege ist nicht nur eine
Bedingung für Garantieansprüche, sondern
Ihr Motorrad wird auch besser aussehen,
länger leben und optimale Leistungen er-
bringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-
niger auf Dichtungen, Kettenräder, die Antriebskette und Radachsen auftra-
gen! Kaltreiniger und Schmutz mit
Wasser abspülen.
Reinigung
ACHTUNG
GCA10771


Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.


Unsachgemäße Reinigung kann
Plastikteile, wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw. beschädigen.
Verwenden Sie nur einen weichen,
sauberen Lappen oder Schwamm
mit einem milden Reinigungsmittel
und Wasser um Plastikteile zu reini-
gen.
U5B681G0.book Page 1 Tuesday, June 17, 2008 5:50 PM

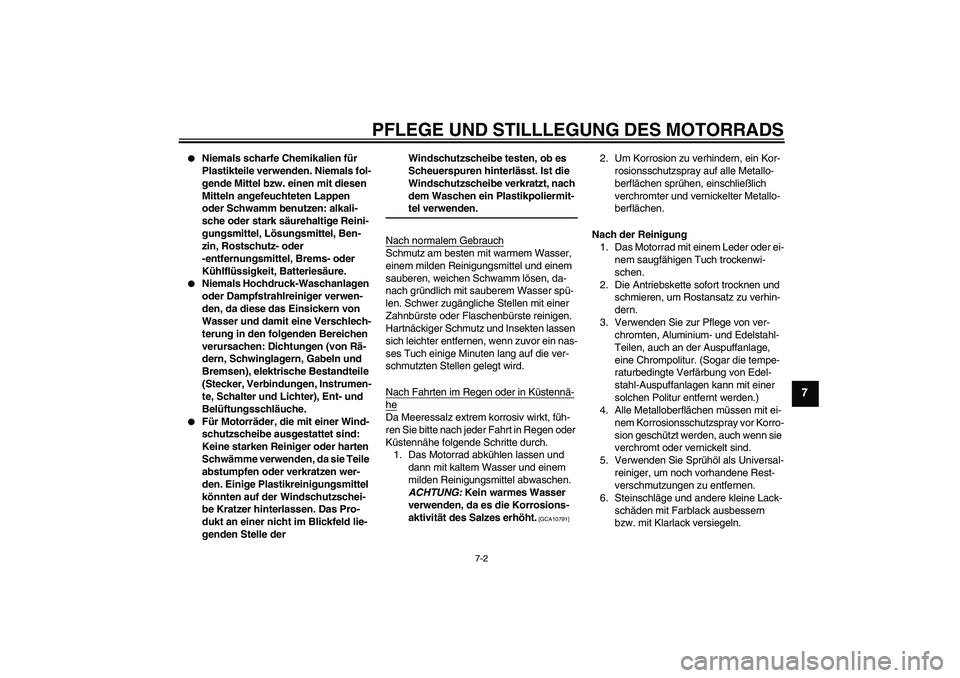

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
7


Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.


Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.


Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen oder in Küstennä-heDa Meeressalz extrem korrosiv wirkt, füh-
ren Sie bitte nach jeder Fahrt in Regen oder
Küstennähe folgende Schritte durch.
1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG: Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.
[GCA10791]
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metallo-
berflächen sprühen, einschließlich
verchromter und vernickelter Metallo-
berflächen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
U5B681G0.book Page 2 Tuesday, June 17, 2008 5:50 PM

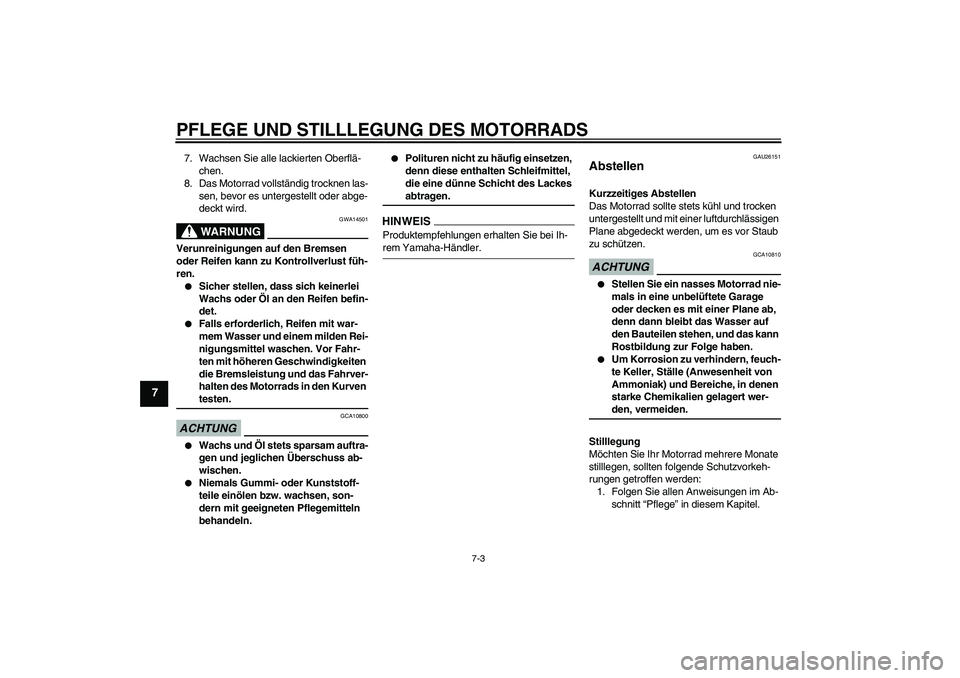

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
7
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA14501
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.

Sicher stellen, dass sich keinerlei
Wachs oder Öl an den Reifen befin-
det.


Falls erforderlich, Reifen mit war-
mem Wasser und einem milden Rei-
nigungsmittel waschen. Vor Fahr-
ten mit höheren Geschwindigkeiten
die Bremsleistung und das Fahrver-
halten des Motorrads in den Kurven testen.
ACHTUNG
GCA10800


Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEISProduktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAU26151
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
U5B681G0.book Page 3 Tuesday, June 17, 2008 5:50 PM

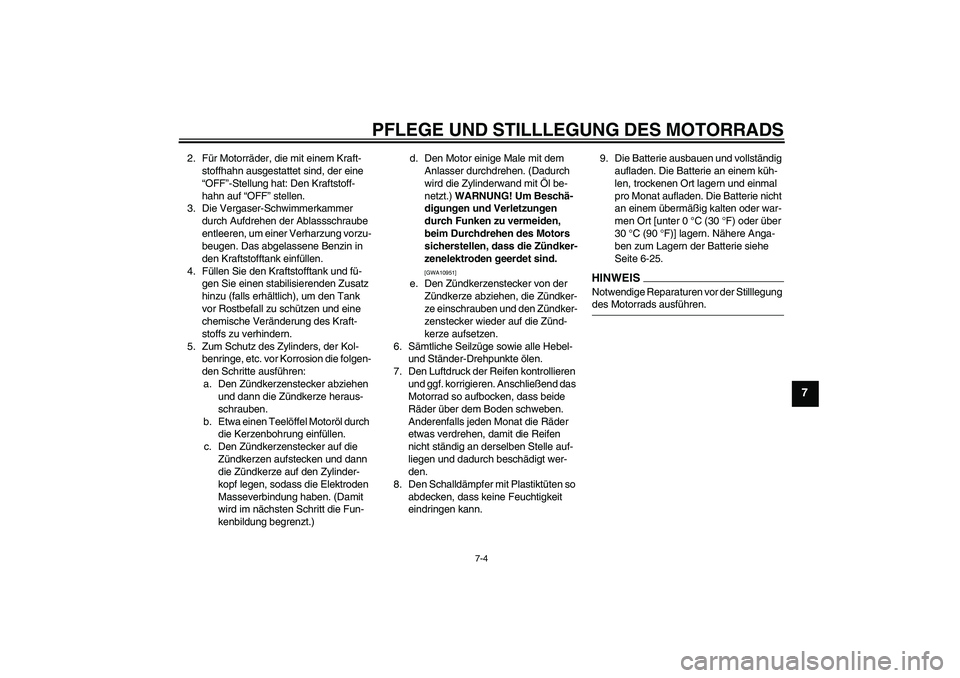

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
2. Für Motorräder, die mit einem Kraft-
stoffhahn ausgestattet sind, der eine
“OFF”-Stellung hat: Den Kraftstoff-
hahn auf “OFF” stellen.
3. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablassschraube
entleeren, um einer Verharzung vorzu-
beugen. Das abgelassene Benzin in
den Kraftstofftank einfüllen.
4. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
5. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die folgen-
den Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.

[GWA10951]
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die Zünd-
kerze aufsetzen.
6. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
8. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.9. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-25.
HINWEISNotwendige Reparaturen vor der Stilllegung des Motorrads ausführen.
U5B681G0.book Page 4 Tuesday, June 17, 2008 5:50 PM

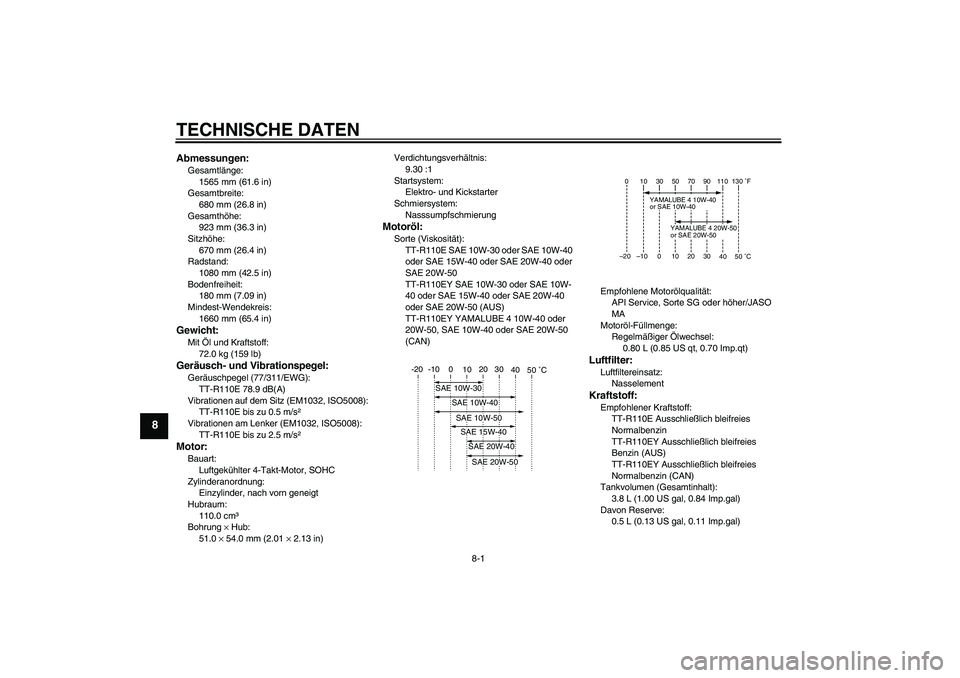

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
1565 mm (61.6 in)
Gesamtbreite:
680 mm (26.8 in)
Gesamthöhe:
923 mm (36.3 in)
Sitzhöhe:
670 mm (26.4 in)
Radstand:
1080 mm (42.5 in)
Bodenfreiheit:
180 mm (7.09 in)
Mindest-Wendekreis:
1660 mm (65.4 in)Gewicht:Mit Öl und Kraftstoff:
72.0 kg (159 lb)Geräusch- und Vibrationspegel:Geräuschpegel (77/311/EWG):
TT-R110E 78.9 dB(A)
Vibrationen auf dem Sitz (EM1032, ISO5008):
TT-R110E bis zu 0.5 m/s²
Vibrationen am Lenker (EM1032, ISO5008):
TT-R110E bis zu 2.5 m/s²Motor:Bauart:
Luftgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
110.0 cm³
Bohrung × Hub:
51.0 × 54.0 mm (2.01 × 2.13 in)Verdichtungsverhältnis:
9.30 :1
Startsystem:
Elektro- und Kickstarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
TT-R110E SAE 10W-30 oder SAE 10W-40
oder SAE 15W-40 oder SAE 20W-40 oder
SAE 20W-50
TT-R110EY SAE 10W-30 oder SAE 10W-
40 oder SAE 15W-40 oder SAE 20W-40
oder SAE 20W-50 (AUS)
TT-R110EY YAMALUBE 4 10W-40 oder
20W-50, SAE 10W-40 oder SAE 20W-50
(CAN)Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
0.80 L (0.85 US qt, 0.70 Imp.qt)
Luftfilter:Luftfiltereinsatz:
NasselementKraftstoff:Empfohlener Kraftstoff:
TT-R110E Ausschließlich bleifreies
Normalbenzin
TT-R110EY Ausschließlich bleifreies
Benzin (AUS)
TT-R110EY Ausschließlich bleifreies
Normalbenzin (CAN)
Tankvolumen (Gesamtinhalt):
3.8 L (1.00 US gal, 0.84 Imp.gal)
Davon Reserve:
0.5 L (0.13 US gal, 0.11 Imp.gal)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
10 30 50 70 90
110
0
130
˚F
YAMALUBE 4 10W-40
or SAE 10W-40
YAMALUBE 4 20W-50
or SAE 20W-50
–10 0 10 20 30
40 –20
50
˚C
U5B681G0.book Page 1 Tuesday, June 17, 2008 5:50 PM

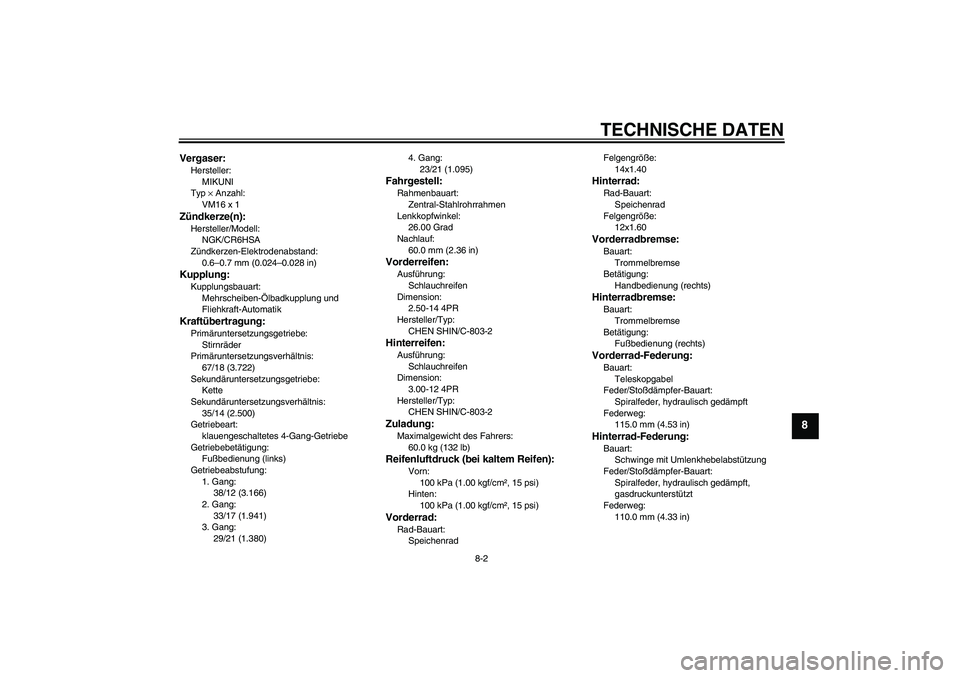

TECHNISCHE DATEN
8-2
8
Vergaser:Hersteller:
MIKUNI
Typ × Anzahl:
VM16 x 1Zündkerze(n):Hersteller/Modell:
NGK/CR6HSA
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-Ölbadkupplung und
Fliehkraft-AutomatikKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
67/18 (3.722)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
35/14 (2.500)
Getriebeart:
klauengeschaltetes 4-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/12 (3.166)
2. Gang:
33/17 (1.941)
3. Gang:
29/21 (1.380)4. Gang:
23/21 (1.095)
Fahrgestell:Rahmenbauart:
Zentral-Stahlrohrrahmen
Lenkkopfwinkel:
26.00 Grad
Nachlauf:
60.0 mm (2.36 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
2.50-14 4PR
Hersteller/Typ:
CHEN SHIN/C-803-2Hinterreifen:Ausführung:
Schlauchreifen
Dimension:
3.00-12 4PR
Hersteller/Typ:
CHEN SHIN/C-803-2Zuladung:Maximalgewicht des Fahrers:
60.0 kg (132 lb)Reifenluftdruck (bei kaltem Reifen):
Vorn:
100 kPa (1.00 kgf/cm², 15 psi)
Hinten:
100 kPa (1.00 kgf/cm², 15 psi)
Vorderrad:Rad-Bauart:
SpeichenradFelgengröße:
14x1.40
Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
12x1.60Vorderradbremse:Bauart:
Trommelbremse
Betätigung:
Handbedienung (rechts)Hinterradbremse:Bauart:
Trommelbremse
Betätigung:
Fußbedienung (rechts)Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
115.0 mm (4.53 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)
U5B681G0.book Page 2 Tuesday, June 17, 2008 5:50 PM

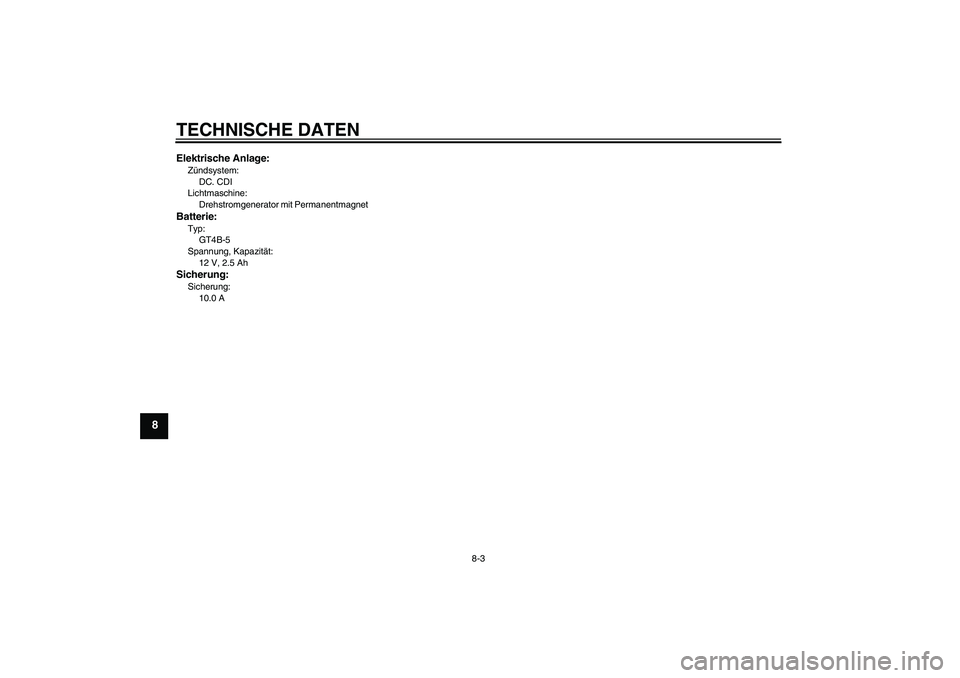

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:
DC. CDI
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT4B-5
Spannung, Kapazität:
12 V, 2.5 AhSicherung:Sicherung:
10.0 A
U5B681G0.book Page 3 Tuesday, June 17, 2008 5:50 PM
