2009 YAMAHA MT-01 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
19*ForcellaControllare il funzionamento e
l’assenza di perdite di olio.√√√√
20*Gruppo dell’ammor-
tizzatoreControllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.√√√√
21*Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della so-
spensione posterio-
reControllare il funzionamento.√√√√
22 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√
23Cartuccia del filtro
dell’olio motoreSostituire.√√√
24*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√
25Parti in movimento
e caviLubrificare.√√√√√
26*Corpo della mano-
pola e cavo dell’ac-
celeratoreControllare il funzionamento ed il
gioco.
Regolare il gioco del cavo dell’ac-
celeratore se necessario.
Lubrificare il corpo della manopo-
la ed il cavo dell’acceleratore.√√√√√
27*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5YUH5H0.book Page 5 Friday, March 13, 2009 9:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
HAU36771
NOTA

Filtro aria
Il filtro aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria com-
pressa per evitare di danneggiarla.
Sostituire più spesso l’elemento filtrante se si guida in zone molto umide o polverose.


Manutenzione del freno e della frizione idraulici
Controllare regolarmente e, se necessario, correggere i livelli del liquido freni e del liquido della frizione.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza nonché della pompa frizione e della pompa disinnesto
frizione, e cambiare il liquido freni ed il liquido della frizione.
Sostituire i tubi freno e frizione idraulica ogni quattro anni, e se sono fessurati o danneggiati.
U5YUH5H0.book Page 6 Friday, March 13, 2009 9:32 PM

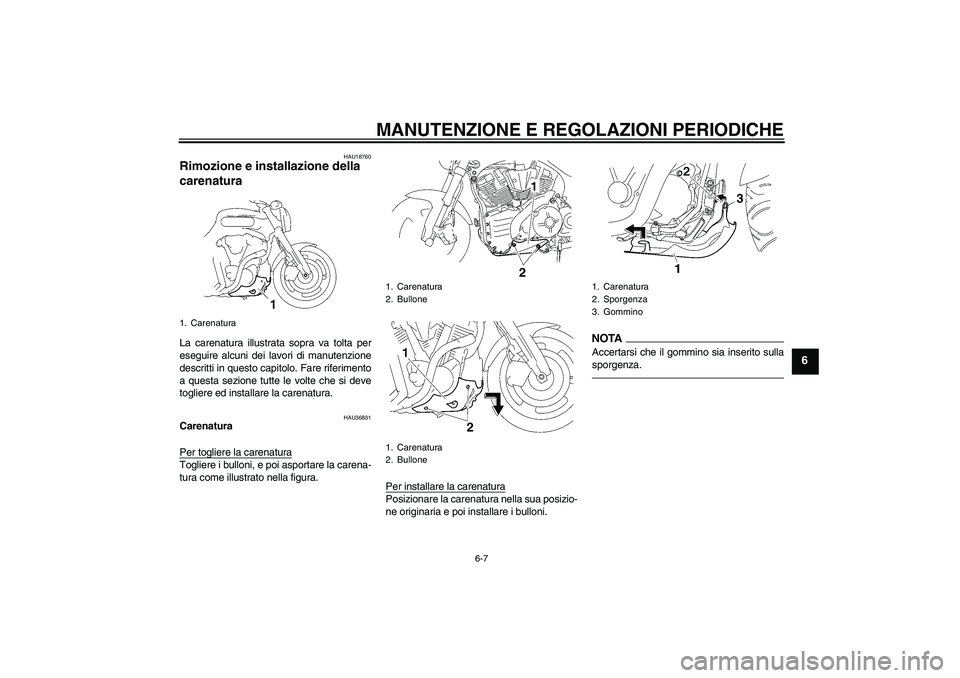

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU18760
Rimozione e installazione della
carenatura La carenatura illustrata sopra va tolta per
eseguire alcuni dei lavori di manutenzione
descritti in questo capitolo. Fare riferimento
a questa sezione tutte le volte che si deve
togliere ed installare la carenatura.
HAU36831
Carenatura
Per togliere la carenaturaTogliere i bulloni, e poi asportare la carena-
tura come illustrato nella figura.
Per installare la carenatura
Posizionare la carenatura nella sua posizio-
ne originaria e poi installare i bulloni.
NOTAAccertarsi che il gommino sia inserito sulla
sporgenza.
1. Carenatura
1. Carenatura
2. Bullone
1. Carenatura
2. Bullone
1. Carenatura
2. Sporgenza
3. Gommino
U5YUH5H0.book Page 7 Friday, March 13, 2009 9:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU19642
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
Candela secondo specifica:
NGK/DPR7EA-9
DENSO/X22EPR-U9
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5YUH5H0.book Page 8 Friday, March 13, 2009 9:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
HAU36809
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, riscaldarlo fino a
quando l’olio motore ha raggiunto la
temperatura normale di 60 °C (140
°F), continuare a farlo girare al minimo
per dieci secondi, e poi spegnerlo.NOTA
Per ottenere la temperatura corretta dell’olio
motore che consenta di misurare con preci-
sione il livello dell’olio, si deve prima lascia-
re raffreddare completamente il motore, poi
si deve scaldarlo per diversi minuti per por-
tarlo alla temperatura normale di funziona-
mento.3. Attendere alcuni minuti per consentire
all’olio di depositarsi, togliere il tappo
del serbatoio dell’olio motore, pulire
l’astina livello con un panno, inserirlanel foro del serbatoio dell’olio (senza
avvitarla) e poi estrarla per controllare
il livello dello stesso.
NOTA
Il livello olio motore deve trovarsi tra i riferi-
menti livello min. e max.
4. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rabboc-
care con il tipo di olio consigliato per
raggiungere il livello appropriato.NOTA
Quando si rabbocca l’olio, stare attenti a
non riempire troppo il serbatoio olio motore;
il livello dell’olio sale più rapidamente a par-
tire dalla parte di metà livello dell’astina li-
vello.5. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
1. Tappo bocchettone riempimento olio motore
1. Riferimento livello max.
2. Riferimento di livello min.
3. Astina livello olio motore
U5YUH5H0.book Page 9 Friday, March 13, 2009 9:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
ATTENZIONE
HCA10900
Verificare che il tappo del bocchettone
del serbatoio olio sia ben serrato, altri-
menti l’olio può fuoriuscire quando il
motore è in funzione.Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Togliere la carenatura. (Vedere pagina
6-7.)
3. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
4. Posizionare una coppa dell’olio sotto il
serbatoio olio per raccogliere l’olio
esausto.
5. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal
serbatoio olio.6. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
7. Togliere il bullone drenaggio olio per
scaricare l’olio dal carter.
NOTASaltare le fasi 8–12 se non si sostituisce la
cartuccia filtro olio.8. Togliere il raddrizzatore/regolatore to-
gliendo i bulloni.
9. Togliere la cartuccia filtro olio con una
chiave filtro olio.
1. Bullone scarico olio motore (serbatoio olio)
1. Bullone scarico olio motore (carter)
1. Raddrizzatore/regolatore
2. Bullone
U5YUH5H0.book Page 10 Friday, March 13, 2009 9:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.10. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTA
Accertarsi che l’O-ring sia alloggiato corret-
tamente nella sua sede.11. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.12. Installare il raddrizzatore/regolatore in-
stallando i bulloni, e poi stringerli alla
coppia specificata.
13. Installare i bulloni drenaggio olio e poi
stringerli alla coppie di serraggio se-
condo specifica.
1. Cartuccia filtro olio
2. Chiave filtri olio
1. O-ring
1. Chiave dinamometrica
Coppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Bullone raddrizzatore/regolatore:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
U5YUH5H0.book Page 11 Friday, March 13, 2009 9:32 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
14. Versare nel foro di riempimento soltan-
to 2.5 L (2.6 US qt, 2.2 Imp.qt) della
quantità secondo specifica dell’olio
motore consigliato, inserire l’astina li-
vello e poi stringere il tappo riempi-
mento olio.
15. Accendere il motore, accelerarlo diver-
se volte e poi spegnerlo.
16. Togliere il tappo bocchettone riempi-
mento olio motore e poi riempire gra-
dualmente il serbatoio olio con la
quantità restante di olio, continuando a
controllare regolarmente il livello
dell’olio sull’astina livello.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA15080


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpi
estranei nel serbatoio dell’olio.
17. Installare il tappo bocchettone riempi-
mento olio motore.
18. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
19. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.20. Installare la carenatura.
Coppie di serraggio:
Bullone drenaggio olio (carter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Bullone drenaggio olio (serbatoio
olio):
35 Nm (3.5 m·kgf, 25 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuccia
filtro olio:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Con la sostituzione della cartuccia fil-
tro olio:
4.10 L (4.33 US qt, 3.61 Imp.qt)
