2009 YAMAHA MT-01 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
alavanca afastada do punho do guiador.
Certifique-se de que o ponto de afinação
adequado no disco ajustador está alinhado
com a marca de seta existente na alavanca
da embraiagem.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-23.)
PAU12870
Pedal de mudança de velocida-
des O pedal de mudança de velocidades situa-
se no lado esquerdo do motor e é utilizado
em conjunto com a alavanca da embraia-
gem para mudar as velocidades na caixa
de transmissão contínua de 5-velocidades
instalada neste motociclo.
PAU33851
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um botão ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do guiador, rode o botão
ajustador enquanto segura a alavanca
afastada do punho do guiador. Quando ti-
ver sido obtida a posição desejada, certifi-
1. Pedal de mudança de velocidades
1. Alavanca do travão
2. Botão ajustador da posição da alavanca do
travão
3. Distância entre a alavanca do travão e o pu-
nho do guiador
4. Marca “ ”
U5YUP5P0.book Page 11 Monday, March 16, 2009 8:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
que-se de que a define alinhando uma
ranhura no botão ajustador com a
marca “ ” na alavanca do travão.
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU13074
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de combus-
tível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.
1. Pedal do travão
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
U5YUP5P0.book Page 12 Monday, March 16, 2009 8:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AV I S O
PWA11091
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incêndio.
PAU13221
Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível
U5YUP5P0.book Page 13 Monday, March 16, 2009 8:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU33501
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 91 ou mais. Se ouvir um som debatimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
PAU34072
Tubo de respiração/descarga do
depósito de combustível Antes de utilizar o motociclo:

Verifique a ligação do tubo de respira-
ção/descarga do depósito de combus-
tível.


Verifique se existem fendas ou danos
no tubo de respiração/descarga do de-
pósito de combustível e substitua-o,
caso esteja danificado.


Certifique-se de que a extremidade do
tubo de respiração/descarga do depó-
sito de combustível não está bloquea-
da e limpe-a, se necessário. Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantidade de combustível de reser-
va (quando a luz de advertência do
nível de combustível se acende):
3.0 L (0.79 US gal, 0.66 Imp.gal)
1. Tubo de respiração/descarga do depósito de
combustível
2. Carenagem
U5YUP5P0.book Page 14 Monday, March 16, 2009 8:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3


Certifique-se de que a extremidade do
tubo de respiração/descarga do depó-
sito de combustível fica posicionada
no exterior da carenagem.
PAU13445
Conversores catalíticos Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;


estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;


certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;


não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
U5YUP5P0.book Page 15 Monday, March 16, 2009 8:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
PAU36692
Assento Remoção do assento
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido dos pontei-
ros do relógio.
2. Retire o assento, puxando-o para fora.
Instalação do assento
1. Introduza os prolongamentos nos su-
portes do assento, conforme ilustrado.2. Empurre a parte central do assento
para baixo para o encaixar.
3. Retire a chave.
NOTACertifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo.
PAU48091
Ajuste da forquilha dianteira
AV I S O
PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade de
manobra e perda de estabilidade.Esta forquilha dianteira está equipada com
cavilhas ajustadoras de pré-carga da mola,
cavilhas ajustadoras da força amortecedora
de recuo e cavilhas ajustadoras da força
amortecedora de compressão.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Pré-carga da mola
Para efectuar qualquer ajuste da pré-carga
da mola, a cavilha tem que ser colocada pri-
meiro no ponto de afinação normal.
Para encontrar o ponto de afinação normal,
comece por rodar a cavilha ajustadora de
cada perna da forquilha na direcção (a) até
parar, verificando de seguida a posição da
marca de alinhamento.
1. Fechadura do assento
2. Desbloquear.
1. Suporte do assento
2. Prolongamento
U5YUP5P0.book Page 16 Monday, March 16, 2009 8:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
a. Se a marca de alinhamento na cavilha
ajustadora estiver posicionada depois
da marca de alinhamento na tampa da
forquilha dianteira conforme demons-
trado na ilustração “A”, rode a cavilha
ajustadora na direcção (b) até as mar-
cas de alinhamento coincidirem.
Para colocar no ponto de afinação nor-
mal, rode a cavilha ajustadora 7 voltas
completas na direcção (b), certifican-
do-se de que as marcas de alinha-
mento ficam coincidentes.b. Se a marca de alinhamento na cavilha
ajustadora estiver posicionada antes
da marca de alinhamento na tampa da
forquilha dianteira conforme demons-
trado na ilustração “B”, rode a cavilha
ajustadora na direcção (b) até as mar-
cas de alinhamento coincidirem.Para colocar no ponto de afinação nor-
mal, rode a cavilha ajustadora 6 voltas
completas na direcção (b), certifican-
do-se de que as marcas de alinha-
mento ficam coincidentes.1. Cavilha ajustadora da pré-carga da mola
2. Marcas de alinhamento
21
(b)
(a)
È
1. Cavilha ajustadora da pré-carga da mola
2. Marcas de alinhamento
1
(b)
(a) 2
1. Cavilha ajustadora da pré-carga da mola
2. Marcas de alinhamento
1. Cavilha ajustadora da pré-carga da mola
2. Marcas de alinhamento
1
(b)
(a) 2
É
1
(b)
(a) 2
U5YUP5P0.book Page 17 Monday, March 16, 2009 8:54 PM

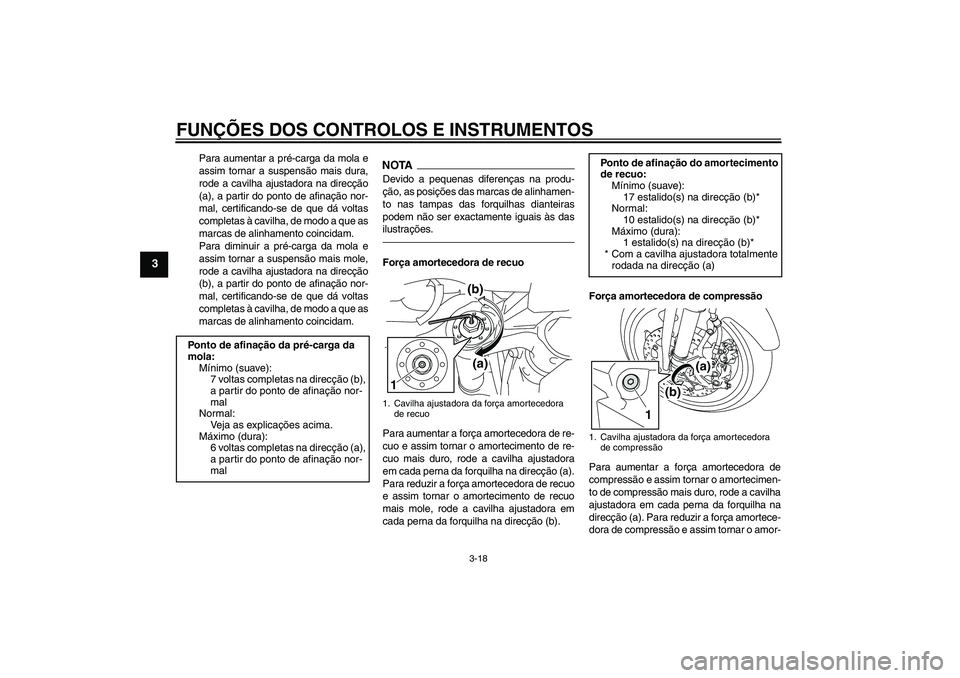

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
Para aumentar a pré-carga da mola e
assim tornar a suspensão mais dura,
rode a cavilha ajustadora na direcção
(a), a partir do ponto de afinação nor-
mal, certificando-se de que dá voltas
completas à cavilha, de modo a que as
marcas de alinhamento coincidam.
Para diminuir a pré-carga da mola e
assim tornar a suspensão mais mole,
rode a cavilha ajustadora na direcção
(b), a partir do ponto de afinação nor-
mal, certificando-se de que dá voltas
completas à cavilha, de modo a que as
marcas de alinhamento coincidam.
NOTADevido a pequenas diferenças na produ-
ção, as posições das marcas de alinhamen-
to nas tampas das forquilhas dianteiras
podem não ser exactamente iguais às das
ilustrações.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode a cavilha ajustadora
em cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode a cavilha ajustadora em
cada perna da forquilha na direcção (b).Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode a cavilha
ajustadora em cada perna da forquilha na
direcção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor- Ponto de afinação da pré-carga da
mola:
Mínimo (suave):
7 voltas completas na direcção (b),
a partir do ponto de afinação nor-
mal
Normal:
Veja as explicações acima.
Máximo (dura):
6 voltas completas na direcção (a),
a partir do ponto de afinação nor-
mal1. Cavilha ajustadora da força amortecedora
de recuo1
(b)
(a)
Ponto de afinação do amortecimento
de recuo:
Mínimo (suave):
17 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com a cavilha ajustadora totalmente
rodada na direcção (a)1. Cavilha ajustadora da força amortecedora
de compressão
(b)(a)
1
U5YUP5P0.book Page 18 Monday, March 16, 2009 8:54 PM
