2009 YAMAHA MT-01 Manual de utilização (in Portuguese)

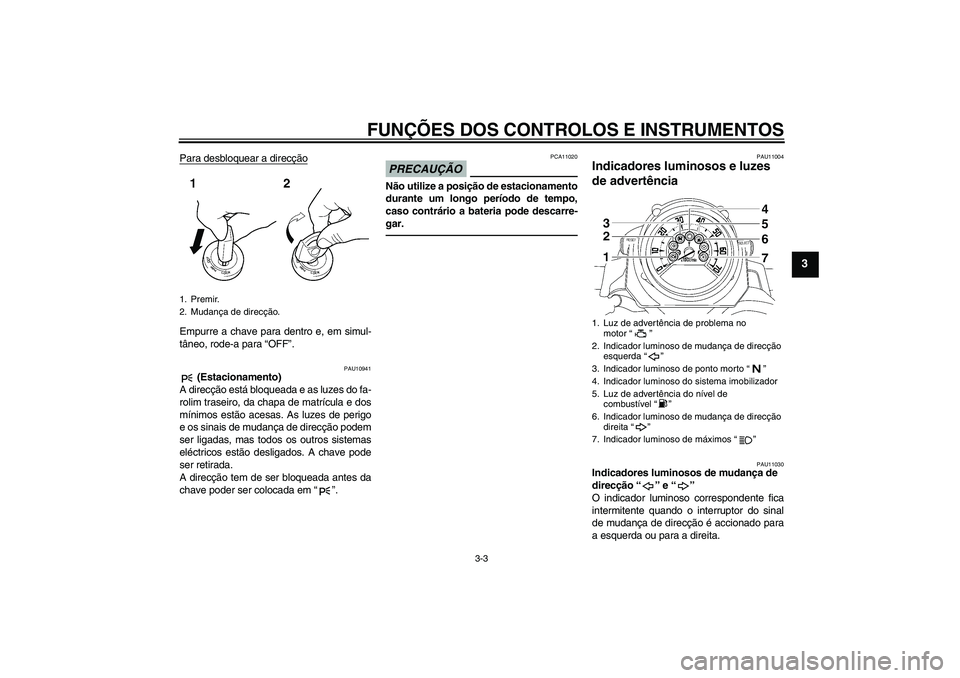

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.
PAU10941
(Estacionamento)
A direcção está bloqueada e as luzes do fa-
rolim traseiro, da chapa de matrícula e dos
mínimos estão acesas. As luzes de perigo
e os sinais de mudança de direcção podem
ser ligadas, mas todos os outros sistemas
eléctricos estão desligados. A chave pode
ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar.
PAU11004
Indicadores luminosos e luzes
de advertência
PAU11030
Indicadores luminosos de mudança de
direcção“” e“”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
1. Premir.
2. Mudança de direcção.
1. Luz de advertência de problema no
motor “ ”
2. Indicador luminoso de mudança de direcção
esquerda “ ”
3. Indicador luminoso de ponto morto “ ”
4. Indicador luminoso do sistema imobilizador
5. Luz de advertência do nível de
combustível “ ”
6. Indicador luminoso de mudança de direcção
direita “ ”
7. Indicador luminoso de máximos “ ”
U5YUP5P0.book Page 3 Monday, March 16, 2009 8:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU11060
Indicador luminoso de ponto
morto“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos“”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11365
Luz de advertência do nível de
combustível“”
Esta luz de advertência acende-se quando
o nível de combustível desce abaixo de 3.0
L (0.79 US gal, 0.66 Imp.gal) aproximada-
mente. Quando isto acontece, reabasteça o
mais brevemente possível.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
NOTAEste modelo está também equipado com
um dispositivo de auto-diagnóstico para o
circuito de detecção do nível de combustí-
vel. Se for detectado um problema no circui-
to de detecção do nível do combustível, o
ciclo seguinte será repetido até que a avaria
seja corrigida: A luz de advertência do nível
de combustível piscará oito vezes e depois
apagar-se-á durante 3.0 segundos. Se isto
acontecer, solicite a um concessionário
Yamaha que verifique o veículo.
PAU11534
Luz de advertência de problema no
motor“”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detectado
no circuito eléctrico de supervisão do motor.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o sistema de
auto-diagnóstico. (Consulte a página 3-6
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU38623
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON” ou
se permanecer aceso, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
Depois de a chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. (Consulte a página
3-6 para obter explicações sobre o disposi-
tivo de auto-diagnóstico.)
U5YUP5P0.book Page 4 Monday, March 16, 2009 8:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
PAU36858
Visor multifuncional
AV I S O
PWA12312
Certifique-se de que pára o veículo antes
de fazer quaisquer ajustes ao visor mul-
tifuncional. A alteração dos ajustes du-
rante a condução pode distrair o
condutor e aumentar o risco de aciden-
te.O visor multifuncional está equipado com o
seguinte:


um velocímetro


um taquímetro


um conta-quilómetros


dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)


um contador de percurso da reserva
de combustível (que exibe a distância
percorrida desde que a luz de adver-
tência do nível de combustível se
acendeu)


um relógio


um dispositivo de auto-diagnóstico


um modo de controlo da luminosidade
NOTA

Certifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT” e “RESET” excepto para
regular o modo de controlo da lumino-
sidade.


Apenas para o R.U.: Para alternar os
visores do velocímetro e conta-quiló-
metros/contador de percurso entre
quilómetros e milhas, prima a tecla
“SELECT” durante pelo menos dois
segundos.
Taquímetro
O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o ponteiro do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.PRECAUÇÃO
PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 5500 rpm e acimaO ponteiro do taquímetro fica intermitente
quando atinge e excede a zona vermelha.
1. Relógio
2. Tecla “RESET”
3. Taquímetro
4. Tecla “SELECT”
5. Velocímetro
6. Conta-quilómetros/contador de percur-
so/contador de percurso da reserva de com-
bustível
1. Taquímetro
2. Zona vermelha do taquímetro
U5YUP5P0.book Page 5 Monday, March 16, 2009 8:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
Modo de relógio
Para acertar o relógio1. Rode a chave para “ON”.
2. Prima simultaneamente as teclas “SE-
LECT” e “RESET” durante pelo menos
dois segundos.
3. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.
4. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
5. Prima a tecla “RESET” para acertar os
minutos.
6. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-
namento.Modos de conta-quilómetros e contador
de percurso
A pressão na tecla “SELECT” muda o visor
entre o modo de conta-quilómetros “ODO”
e os modos de contador de percurso “TRIP
1” e “TRIP 2” pela seguinte ordem:
ODO → TRIP 1 → TRIP 2 → ODO
Se a luz de advertência do nível de com-
bustível se acender (consulte a página 3-3),
o visor do conta-quilómetros mudará auto-
maticamente para o modo de contador de
percurso de reserva de combustível “F-
TRIP” e começará a contar a distância per-
corrida a partir desse ponto. Nesse caso, a
pressão da tecla “SELECT” muda o visor
entre os diversos modos de contador de
percurso e conta-quilómetros pela ordem
seguinte:F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT”, e
prima depois a tecla “RESET” durante pelo
menos um segundo. Se não reiniciar o con-
tador de percurso da reserva de combustí-
vel manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se for detectado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acender-se-á ou ficará1. Relógio
1. Conta-quilómetros/contador de percur-
so/contador de percurso da reserva de com-
bustível
1. Exibição de código de erro
U5YUP5P0.book Page 6 Monday, March 16, 2009 8:54 PM

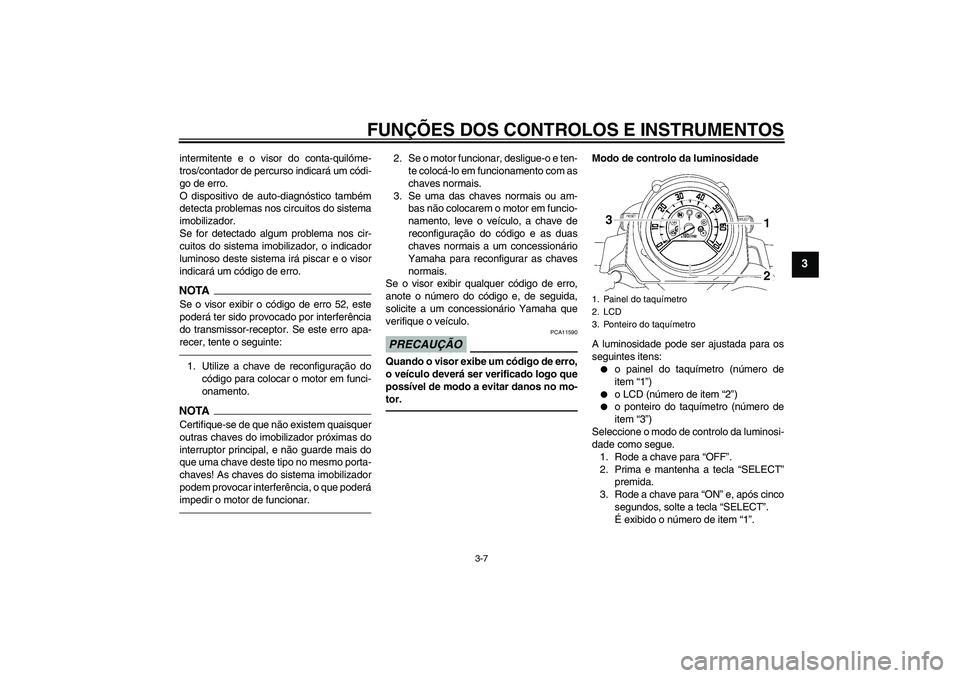

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
intermitente e o visor do conta-quilóme-
tros/contador de percurso indicará um códi-
go de erro.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador.
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema irá piscar e o visor
indicará um código de erro.NOTASe o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-receptor. Se este erro apa-
recer, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.NOTACertifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta-
chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderá
impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.PRECAUÇÃO
PCA11590
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.
Modo de controlo da luminosidade
A luminosidade pode ser ajustada para os
seguintes itens:

o painel do taquímetro (número de
item “1”)


o LCD (número de item “2”)


o ponteiro do taquímetro (número de
item “3”)
Seleccione o modo de controlo da luminosi-
dade como segue.
1. Rode a chave para “OFF”.
2. Prima e mantenha a tecla “SELECT”
premida.
3. Rode a chave para “ON” e, após cinco
segundos, solte a tecla “SELECT”.
É exibido o número de item “1”.
1. Painel do taquímetro
2. LCD
3. Ponteiro do taquímetro
U5YUP5P0.book Page 7 Monday, March 16, 2009 8:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
4. Ajuste o nível de luminosidade do pai-
nel do taquímetro premindo a tecla
“RESET”.
5. Prima a tecla “SELECT” para selecci-
onar o LCD.
É exibido o número de item “2”.
Ajuste o nível de luminosidade do LCD
premindo a tecla “RESET”.6. Prima a tecla “SELECT” para selecci-
onar o ponteiro do taquímetro.
É exibido o número de item “3”.
Ajuste o nível de luminosidade do pon-
teiro do taquímetro premindo a tecla
“RESET”.7. Prima a tecla “SELECT” e o visor mul-
tifuncional voltará para o modo de con-
ta-quilómetros ou contador de
percurso.1. Painel do taquímetro
2. Número do item
3. Nível de luminosidade
1. LCD
2. Número do item
3. Nível de luminosidade
1. Ponteiro do taquímetro
2. Número do item
3. Nível de luminosidade
U5YUP5P0.book Page 8 Monday, March 16, 2009 8:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU12331
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
PAU12348
Interruptores do guiador EsquerdaDireita
PAU12350
Interruptor de ultrapassagem“”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo“/”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção“/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de
direcção “ / ”
4. Interruptor da buzina “ ”
5. Interruptor de perigo “ ”
1. Interruptor de paragem do motor “ / ”
2. Interruptor de arranque “ ”
U5YUP5P0.book Page 9 Monday, March 16, 2009 8:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina“”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do
motor“/”
Coloque este interruptor em “ ” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “ ” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12711
Interruptor de arranque“”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Consul-
te a página 5-1 para obter instruções relati-
vas ao arranque, antes de colocar o motor
em funcionamento.
PAU41700
A luz de advertência de problema no motor
acende-se quando a chave é rodada para
“ON” e o interruptor de arranque é premido,
mas isto não indica qualquer avaria.
PAU12733
Interruptor de perigo“”
Com a chave na posição “ON” ou “ ”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria pode
descarregar.
PAU12830
Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um disco ajustador da posição da mes-
ma. Para ajustar a distância entre a alavan-
ca da embraiagem e o punho do guiador,
rode o disco ajustador enquanto segura a1. Alavanca da embraiagem
2. Marca de seta
3. Disco ajustador da posição da alavanca da
embraiagem
4. Distância entre a alavanca da embraiagem e
o punho do guiador
U5YUP5P0.book Page 10 Monday, March 16, 2009 8:54 PM
