SBU27150Lea y asegúrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ción importante para su utilización correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitarle una de recambio.
Para Europa y OceaníaU28P60S0.book Page 2 Thursday, April 17, 2008 9:20 AM

2-3

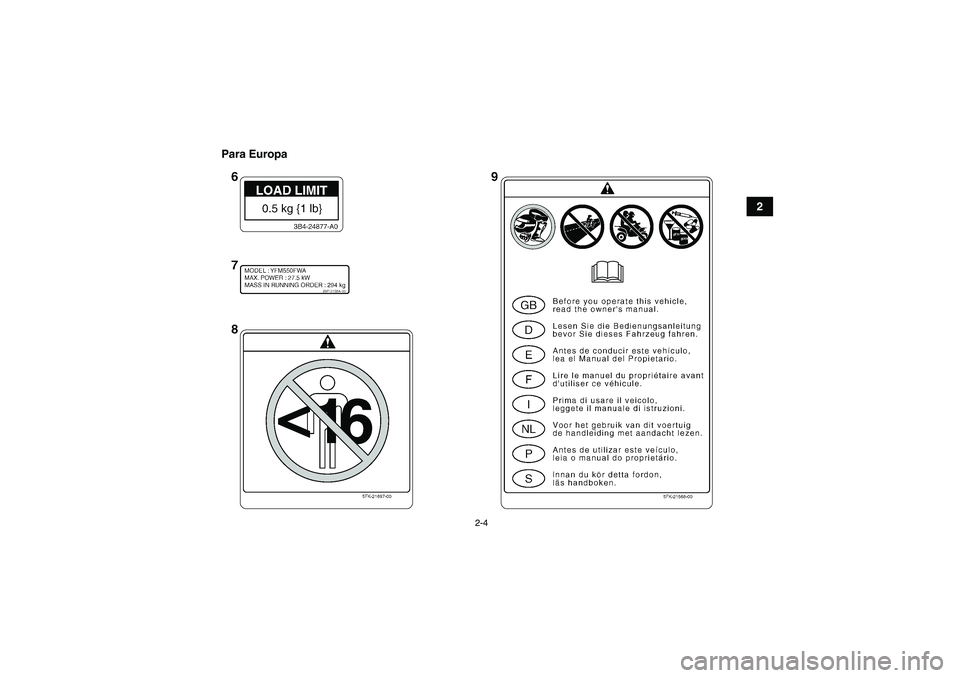

2Para Europa
U28P60S0.book Page 3 Thursday, April 17, 2008 9:20 AM

2-4
2 Para Europa
U28P60S0.book Page 4 Thursday, April 17, 2008 9:20 AM

2-5
2Para Europa
U28P60S0.book Page 5 Thursday, April 17, 2008 9:20 AM

2-6

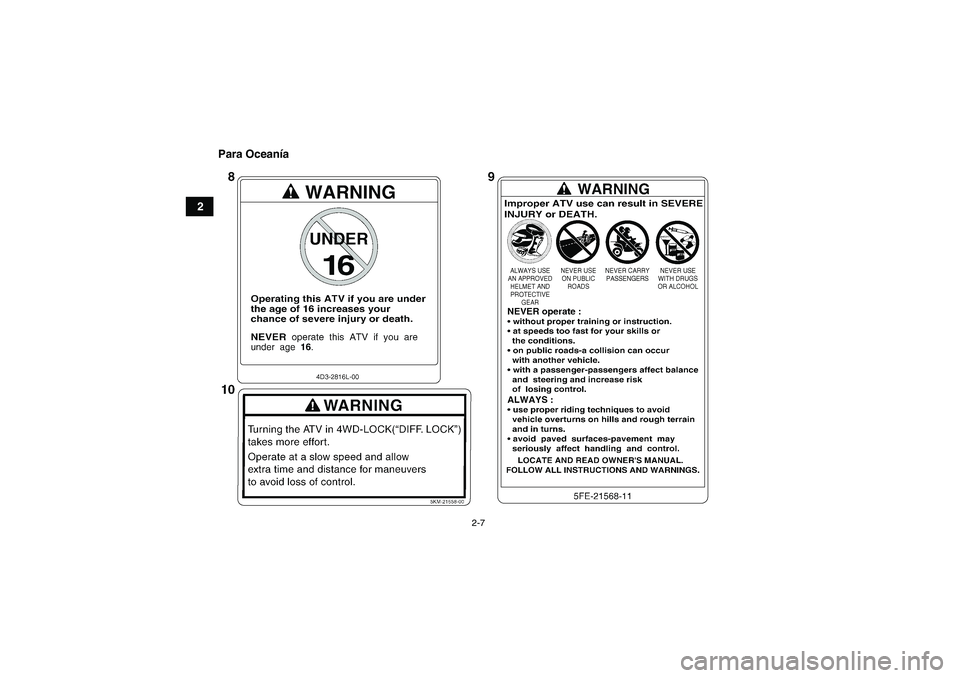

2 Para Oceanía
U28P60S0.book Page 6 Thursday, April 17, 2008 9:20 AM

2-7
2Para Oceanía
U28P60S0.book Page 7 Thursday, April 17, 2008 9:20 AM

3-1
3
SBU17680
DESCRIPCIÓN
SBU17690Vista izquierda
SBU17700Vista derecha
1. Tapa del radiador
2. Batería
3. Fusibles
4. Caja del filtro de aire
5. Parachispas
6. Varilla de aceite del motor
7. Cartucho del filtro de aceite
8. Depósito de líquido refrigerante
1. Anillo de ajuste de la carga previa del resorte del conjunto
del amortiguador trasero
2. Compartimento porta objetos trasero y juego de
herramientas
3. Cubierta del tapón del depósito de gasolina
4. Anillo de ajuste de la carga previa del resorte del conjunto
del amortiguador delantero
5. Bujía
6. Pedal de freno
7. Tapón de drenaje de la caja de la correa trapezoidal
U28P60S0.book Page 1 Thursday, April 17, 2008 9:20 AM

3-2
3

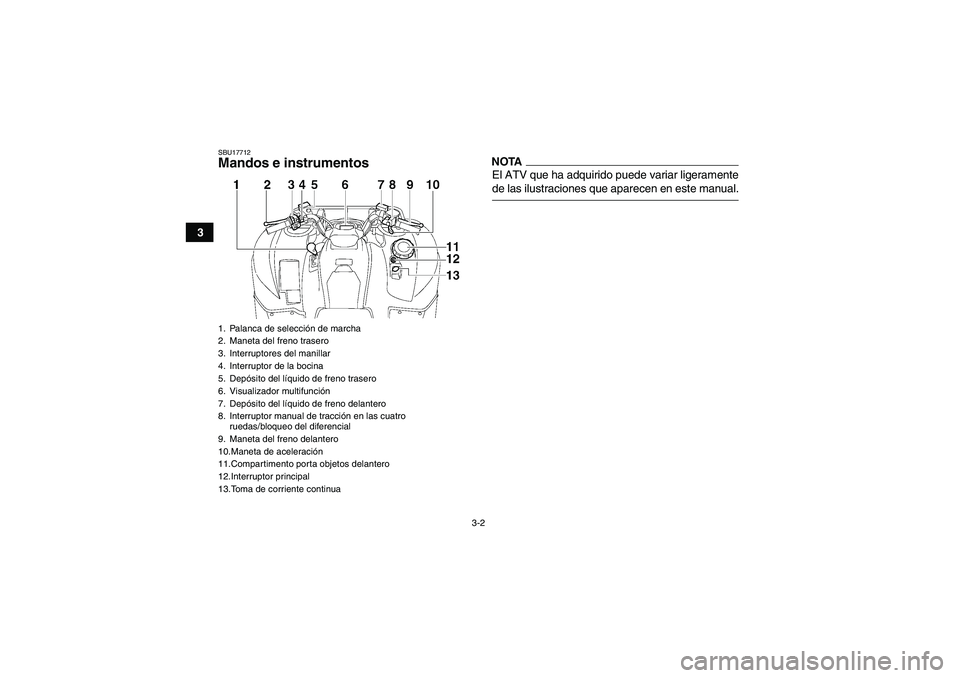

SBU17712Mandos e instrumentos
NOTAEl ATV que ha adquirido puede variar ligeramentede las ilustraciones que aparecen en este manual.
1. Palanca de selección de marcha
2. Maneta del freno trasero
3. Interruptores del manillar
4. Interruptor de la bocina
5. Depósito del líquido de freno trasero
6. Visualizador multifunción
7. Depósito del líquido de freno delantero
8. Interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial
9. Maneta del freno delantero
10.Maneta de aceleración
11.Compartimento porta objetos delantero
12.Interruptor principal
13.Toma de corriente continuaU28P60S0.book Page 2 Thursday, April 17, 2008 9:20 AM
