8 3. Monte la placa de sujeción de la batería colo-
cando las tuercas.
4. Monte el portaequipajes delantero colocando
los pernos.
5. Monte el panel.
ATENCIÓNSCB00632
Mantenga siempre la batería cargada. El al-
macenamiento de una batería descargada
puede dañarla de forma irreparable.
Para cargar una batería VRLA (de ácido-plo-
mo con válvula reguladora) es necesario un
cargador especial (de tensión constante). Eluso de un cargador convencional dañará la
batería. Si no dispone de un cargador de ba-
terías de tensión constante, hágala cargar en
un concesionario Yamaha.SBU27750Cambio de fusibles
1. Cable positivo de la batería (rojo)
2. Cable negativo de la batería (negro)
12
1. Caja de fusibles
2. Fusible de repuesto principal/EPS
3. Fusible principal
4. Fusible EPS (para modelo EPS)
5. Fusible de repuesto del sistema de inyección
6. Fusible del sistema de inyección
U28P60S0.book Page 61 Thursday, April 17, 2008 9:20 AM

8-62
8

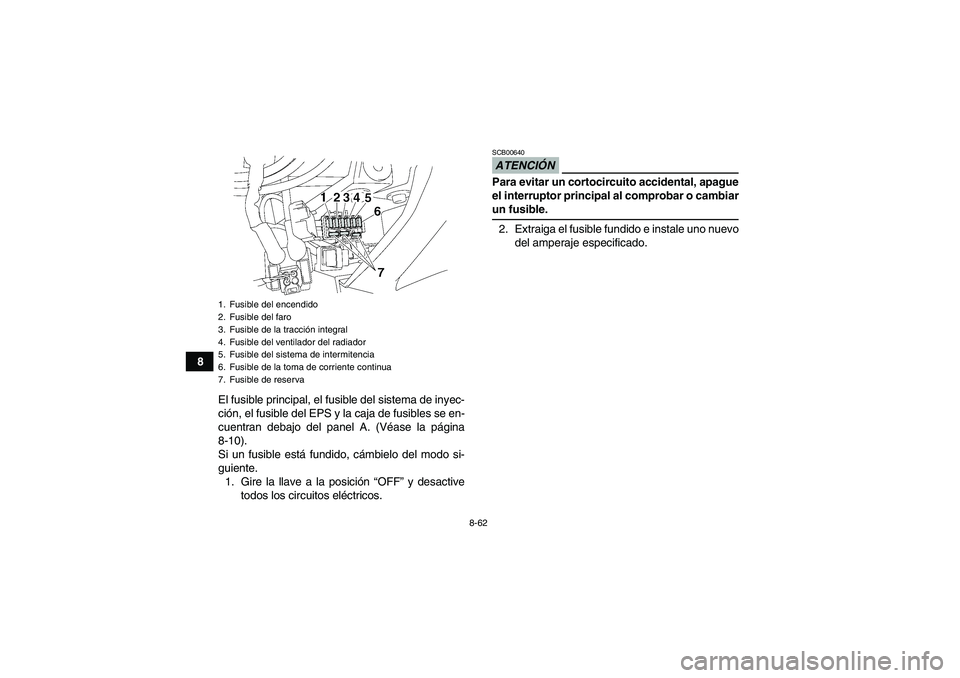

El fusible principal, el fusible del sistema de inyec-
ción, el fusible del EPS y la caja de fusibles se en-
cuentran debajo del panel A. (Véase la página
8-10).
Si un fusible está fundido, cámbielo del modo si-
guiente.
1. Gire la llave a la posición “OFF” y desactive
todos los circuitos eléctricos.
ATENCIÓNSCB00640Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiarun fusible.
2. Extraiga el fusible fundido e instale uno nuevo
del amperaje especificado.
1. Fusible del encendido
2. Fusible del faro
3. Fusible de la tracción integral
4. Fusible del ventilador del radiador
5. Fusible del sistema de intermitencia
6. Fusible de la toma de corriente continua
7. Fusible de reservaU28P60S0.book Page 62 Thursday, April 17, 2008 9:20 AM

8-63
8
ADVERTENCIA
SWB02171Utilice siempre un fusible del tipo especificado
y no use jamás un objeto sustituto en vez del
fusible adecuado. Un fusible inadecuado o unobjeto sustituto pueden provocar daños en el
sistema eléctrico, lo que podría ocasionar un
incendio.
3. Gire la llave a la posición “ON” y active los cir-
cuitos eléctricos para comprobar que los dis-
positivos funcionen.
4. Si el fusible se funde de nuevo inmediatamen-
te, solicite a un concesionario Yamaha que re-
vise el sistema eléctrico.SBU27440Cambio de una bombilla del faro Si se funde una bombilla del faro, cámbiela del
modo siguiente.
1. Extraiga la cubierta de la parte posterior del
faro tirando de ella. Fusibles especificados:
Fusible principal:
40.0 A
Fusible del faro:
15.0 A
Fusible de encendido:
15.0 A
Fusible de la tracción integral:
15.0 A
Fusible del sistema de intermitencia:
5.0 A
Fusible de la toma de corriente continua:
15.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de EPS:
YFM5FGPY 40.0 A
U28P60S0.book Page 63 Thursday, April 17, 2008 9:20 AM

8-64
82. Extraiga la tapa de la bombilla del faro.
3. Desconecte el acoplador del faro.4. Desmonte el portabombillas del faro y luego
extraiga la bombilla fundida.
1. Cubierta de la parte posterior del faro
1. Tapa de la bombilla del faro
1. Acoplador del faro
U28P60S0.book Page 64 Thursday, April 17, 2008 9:20 AM

8-65
8

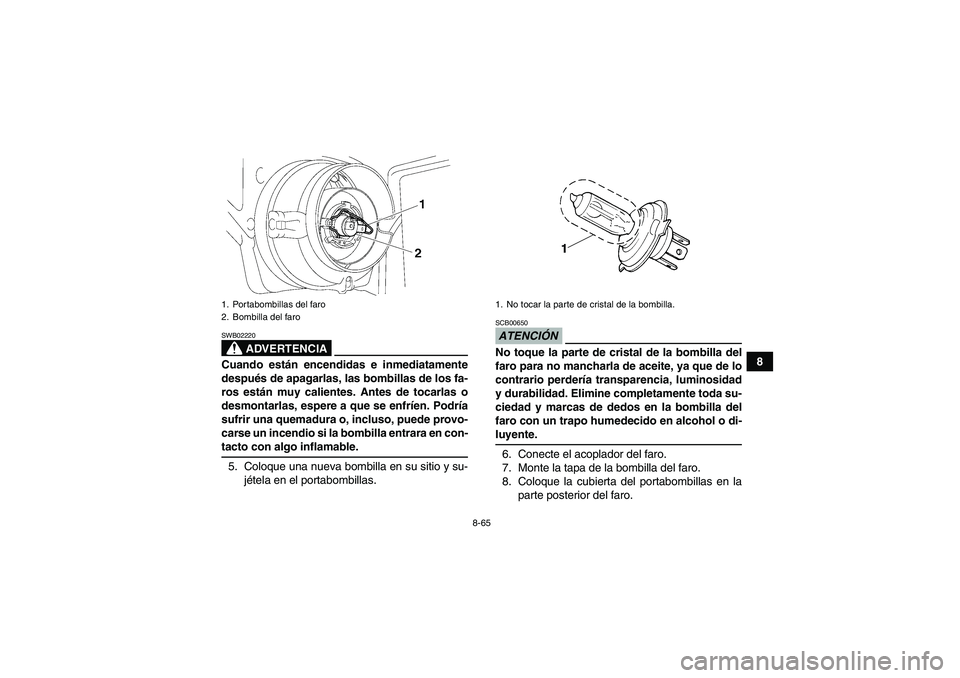

ADVERTENCIA
SWB02220Cuando están encendidas e inmediatamente
después de apagarlas, las bombillas de los fa-
ros están muy calientes. Antes de tocarlas o
desmontarlas, espere a que se enfríen. Podría
sufrir una quemadura o, incluso, puede provo-
carse un incendio si la bombilla entrara en con-tacto con algo inflamable.
5. Coloque una nueva bombilla en su sitio y su-
jétela en el portabombillas.
ATENCIÓNSCB00650No toque la parte de cristal de la bombilla del
faro para no mancharla de aceite, ya que de lo
contrario perdería transparencia, luminosidad
y durabilidad. Elimine completamente toda su-
ciedad y marcas de dedos en la bombilla del
faro con un trapo humedecido en alcohol o di-luyente.
6. Conecte el acoplador del faro.
7. Monte la tapa de la bombilla del faro.
8. Coloque la cubierta del portabombillas en la
parte posterior del faro.
1. Portabombillas del faro
2. Bombilla del faro
1. No tocar la parte de cristal de la bombilla.
U28P60S0.book Page 65 Thursday, April 17, 2008 9:20 AM

8-66
8
ATENCIÓNSCB00670Asegúrese de que la cubierta del portabombi-
llas del faro esté fijada con seguridad encimadel portabombillas y bien asentada.

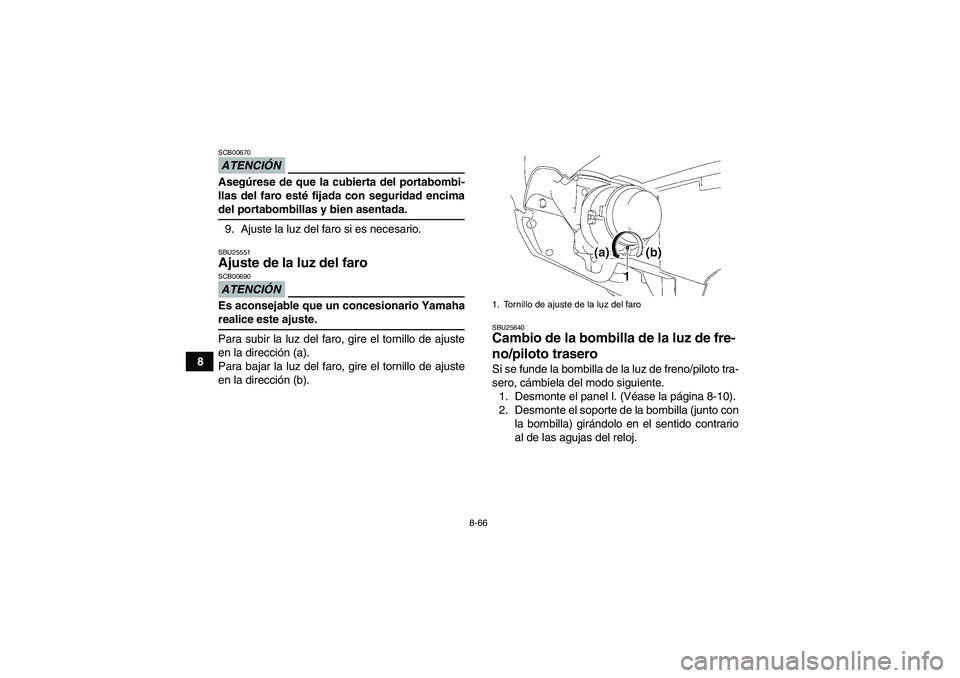

9. Ajuste la luz del faro si es necesario.SBU25551Ajuste de la luz del faro ATENCIÓNSCB00690Es aconsejable que un concesionario Yamaharealice este ajuste.
Para subir la luz del faro, gire el tornillo de ajuste
en la dirección (a).
Para bajar la luz del faro, gire el tornillo de ajuste
en la dirección (b).
SBU25640Cambio de la bombilla de la luz de fre-
no/piloto trasero Si se funde la bombilla de la luz de freno/piloto tra-
sero, cámbiela del modo siguiente.
1. Desmonte el panel I. (Véase la página 8-10).
2. Desmonte el soporte de la bombilla (junto con
la bombilla) girándolo en el sentido contrario
al de las agujas del reloj.1. Tornillo de ajuste de la luz del faro
U28P60S0.book Page 66 Thursday, April 17, 2008 9:20 AM

8-67
8 3. Extraiga la bombilla fundida empujándola ha-
cia adentro y girándola en el sentido contrario
al de las agujas del reloj.4. Introduzca una nueva bombilla en el soporte,
empújela hacia adentro y luego gírela en el
sentido de las agujas del reloj hasta que se
detenga.
5. Monte el soporte de la bombilla (junto con la
bombilla) girándolo en el sentido de las agujas
del reloj.
6. Monte el panel.
SBU25651Desmontaje de una rueda 1. Coloque el ATV en una superficie nivelada.
2. Afloje las tuercas de la rueda.
1. Portabombilla de la luz de freno/piloto trasero
1. Bombilla de la luz de freno/piloto trasero
U28P60S0.book Page 67 Thursday, April 17, 2008 9:20 AM

8-68
83. Eleve el ATV y coloque un soporte adecuado
bajo el bastidor.
4. Quite las tuercas de la rueda.
5. Desmonte la rueda.
SBU25701Montaje de una rueda 1. Coloque el ATV en una superficie nivelada.
2. Instale la rueda y las tuercas.NOTA
La marca en forma de flecha del neumático
debe señalar hacia la dirección de giro de la rue-
da.

Se utilizan tuercas cónicas tanto para las ruedas
delanteras como las traseras. Coloque las tuer-
cas con su parte cónica orientada hacia la rue-da.
1. Tuerca de rueda
1. Marca en forma de flecha
U28P60S0.book Page 68 Thursday, April 17, 2008 9:20 AM
