2009 YAMAHA FZ1 S Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
Instalação do painelColoque o painel na posição original e, de-
pois, instale o parafuso.FZ1-S
FZ1-SA
PAU19652
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Painel C
2. Parafuso
U3C3P3P0.book Page 9 Thursday, July 10, 2008 10:00 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível.PRECAUÇÃO
PCA10840
Não utilize ferramentas para retirar ou
instalar a tampa da vela de ignição, caso
contrário o acoplador da bobina de igni-
ção pode ser danificado. Poderá ser difí-
cil retirar a tampa da vela de ignição,
uma vez que o vedante de borracha do
rebordo da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta rodá-la para a frente e para trás en-
quando puxa a mesma para fora; para a
instalar, rode-a para a frente e para trásenquanto a empurra para dentro.
PAU19876
Óleo do motor e cartucho do fil-
tro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo no descanso cen-
tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o
óleo assente e verifique o nível do óleo
através da janela de verificação do ní-
vel de óleo do motor situada no lado
inferior esquerdo do cárter.NOTAO óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo. Vela de ignição especificada:
NGK/CR9EK
1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de ig-
nição:
0.6–0.7 mm (0.024–0.028 in)
Binário de aperto:
Vela de ignição:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3C3P3P0.book Page 10 Thursday, July 10, 2008 10:00 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Coloque o veículo numa superfície ni-
velada.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.4. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do cárter.
NOTA
Ignore os passos 5–7 se não desejar subs-tituir o cartucho do filtro de óleo.
5. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
6. Aplique uma camada pouco espessa
de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo
1. Cavilha de drenagem do óleo do motor
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
U3C3P3P0.book Page 11 Thursday, July 10, 2008 10:00 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
NOTA
Certifique-se de que o anel de vedação emO está bem encaixado.
7. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.8. Instale a cavilha de drenagem de óleo
do motor e aperte-a em conformidade
com o momento de aperto especifica-
do.
9. Reabasteça com a quantidade especi-
ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.
NOTADepois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobrequaisquer componentes.PRECAUÇÃO
PCA11620


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-nhum material estranho no cárter.
1. Anel de vedação em O
1. Chave de binárioMomento de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Momento de aperto:
Cavilha de drenagem do óleo do mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
3.10 L (3.28 US qt, 2.73 Imp.qt)
U3C3P3P0.book Page 12 Thursday, July 10, 2008 10:00 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
10. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10400
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-que o veículo.11. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU40042
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo no descanso cen-
tral.NOTA

O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.


Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultarnuma leitura incorrecta.
2. Verifique o nível de refrigerante no re-
servatório de refrigerante.
NOTAO refrigerante deverá situar-se entre asmarcas de nível máximo e mínimo.
1. Especificação “CD”
2.“ENERGY CONSERVING II”
1
2
U3C3P3P0.book Page 13 Thursday, July 10, 2008 10:00 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
3. Se o refrigerante se encontrar na mar-
ca de nível mínimo ou abaixo desta,
retire o painel C. (Consulte a página
6-8.)
4. Retire a tampa do reservatório, adicio-
ne líquido refrigerante até à marca de
nível máximo e, depois, instale a tam-
pa do reservatório. AVISO! Retire
apenas a tampa do reservatório de
refrigerante. Nunca tente retirar a
tampa do radiador enquanto o mo-
tor estiver quente.
[PWA15161]
PRECAUÇÃO: Caso não tenha lí-
quido refrigerante, utilize água des-
tilada ou água macia. Não utilize
água dura nem água salgada pois
danificam o motor. Caso tenha utili-
zado água em vez de líquido refrige-rante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10472]
5. Instale o painel.
PAU33031
Mudança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o re-
frigerante. AVISO! Nunca tente retirar a
tampa do radiador enquanto o motor es-
tiver quente.
[PWA10381]
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa do reservatório de refrigeranteCapacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U3C3P3P0.book Page 14 Thursday, July 10, 2008 10:00 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

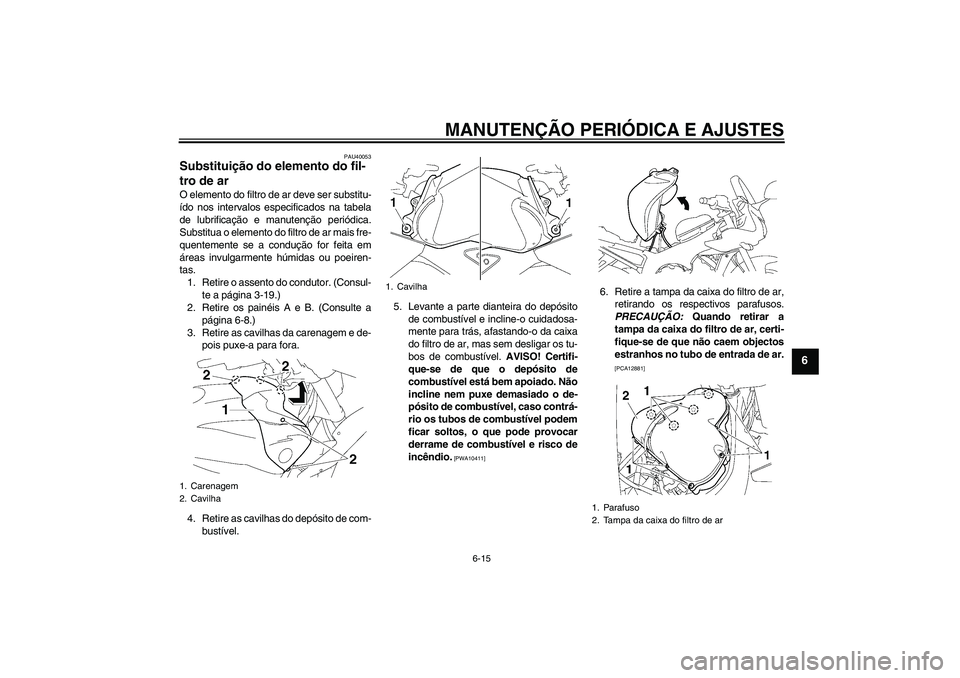

6-15
6
PAU40053
Substituição do elemento do fil-
tro de ar O elemento do filtro de ar deve ser substitu-
ído nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais fre-
quentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas.
1. Retire o assento do condutor. (Consul-
te a página 3-19.)
2. Retire os painéis A e B. (Consulte a
página 6-8.)
3. Retire as cavilhas da carenagem e de-
pois puxe-a para fora.
4. Retire as cavilhas do depósito de com-
bustível.5. Levante a parte dianteira do depósito
de combustível e incline-o cuidadosa-
mente para trás, afastando-o da caixa
do filtro de ar, mas sem desligar os tu-
bos de combustível. AVISO! Certifi-
que-se de que o depósito de
combustível está bem apoiado. Não
incline nem puxe demasiado o de-
pósito de combustível, caso contrá-
rio os tubos de combustível podem
ficar soltos, o que pode provocar
derrame de combustível e risco de
incêndio.
[PWA10411]
6. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.
PRECAUÇÃO: Quando retirar a
tampa da caixa do filtro de ar, certi-
fique-se de que não caem objectos
estranhos no tubo de entrada de ar.
[PCA12881]
1. Carenagem
2. Cavilha
1. Cavilha
1. Parafuso
2. Tampa da caixa do filtro de ar
U3C3P3P0.book Page 15 Thursday, July 10, 2008 10:00 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
7. Puxe o elemento do filtro de ar para fo-
ra.
8. Introduza um elemento do filtro de ar
na respectiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento do
filtro de ar está devidamente fixo na
caixa do filtro de ar. O motor nunca
deve ser colocado em funciona-
mento sem o elemento do filtro de
ar instalado, caso contrário o(s)
pistão(ões) e/ou cilindro(s) poderão
desgastar-se excessivamente.
[PCA10481]
9. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
10. Coloque o depósito de combustível na
posição original. Assegure-se de que
os tubos de combustível estão devida-
mente ligados e dirigidos, e de quenão estão trilhados. Certifique-se de
que o tubo de respiração e o tubo de
descarga do depósito de combustível
são colocados na posição original.
AVISO! Antes de colocar o depósito
de combustível na posição original,
certifique-se de que os tubos de
combustível não estão danificados.
Se algum tubo de combustível esti-
ver danificado, não coloque o mo-
tor em funcionamento e solicite a
um concessionário Yamaha que o
substitua, caso contrário poderá
ocorrer derrame de combustível, o
que constitui um risco de incêndio.
[PWA11361]
FZ1-S
FZ1-SA
1. Elemento do filtro de ar
2. Tubo de admissão de ar
1. Tubo de respiração do depósito de combus-
tível
2. Posição original (marca de pintura)
3. Tubo de descarga do depósito de combustí-
vel
1. Tubo de descarga do depósito de combustí-
vel
2. Posição original (marca de pintura)
3
U3C3P3P0.book Page 16 Thursday, July 10, 2008 10:00 AM
