REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
ihre ursprüngliche Position gebracht
werden. WARNUNG! Bevor der
Kraftstofftank in die ursprüngliche
Position gebracht wird sicherstel-
len, dass die Kraftstoffschläuche
nicht beschädigt sind. Wenn ein
Kraftstoffschlauch beschädigt ist,
den Motor nicht anlassen, sondern
den Schlauch von einer Yamaha-
Fachwerkstatt ersetzen lassen, da
sonst Kraftstoff austreten kann, wo-
durch eine Brandgefahr entsteht.

[GWA11361]
FZ1-SFZ1-SA
FZ1-SA
11. Den Kraftstofftank festschrauben.
12. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.13. Die Abdeckungen montieren.
14. Den Fahrersitz montieren.1. Kraftstofftank-Belüftungsschlauch
2. Ausgangsstellung (Farbmarkierung)
3. Kraftstofftank-Überlaufschlauch
3
1. Kraftstofftank-Überlaufschlauch
2. Ausgangsstellung (Farbmarkierung)
1. Kraftstofftank-Belüftungsschlauch
2. Ausgangsstellung (Farbmarkierung)
12
U3C3G3G0.book Page 16 Tuesday, July 8, 2008 6:46 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

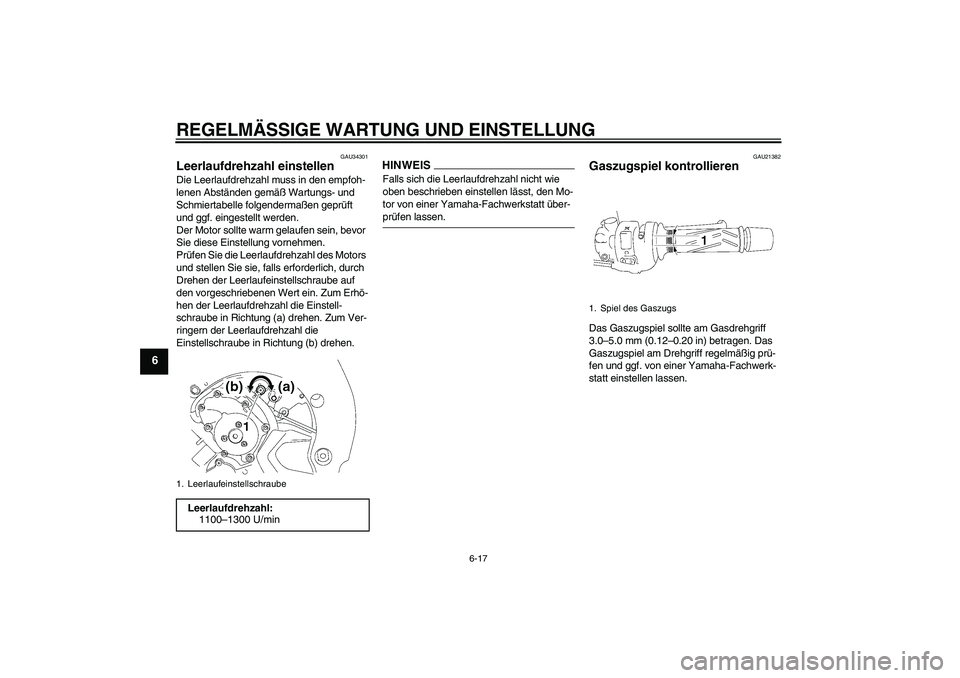

6-17
6
GAU34301
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen.
Prüfen Sie die Leerlaufdrehzahl des Motors
und stellen Sie sie, falls erforderlich, durch
Drehen der Leerlaufeinstellschraube auf
den vorgeschriebenen Wert ein. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung (a) drehen. Zum Ver-
ringern der Leerlaufdrehzahl die
Einstellschraube in Richtung (b) drehen.
HINWEISFalls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-prüfen lassen.
GAU21382
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
1. LeerlaufeinstellschraubeLeerlaufdrehzahl:
1100–1300 U/min
1. Spiel des Gaszugs
U3C3G3G0.book Page 17 Tuesday, July 8, 2008 6:46 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

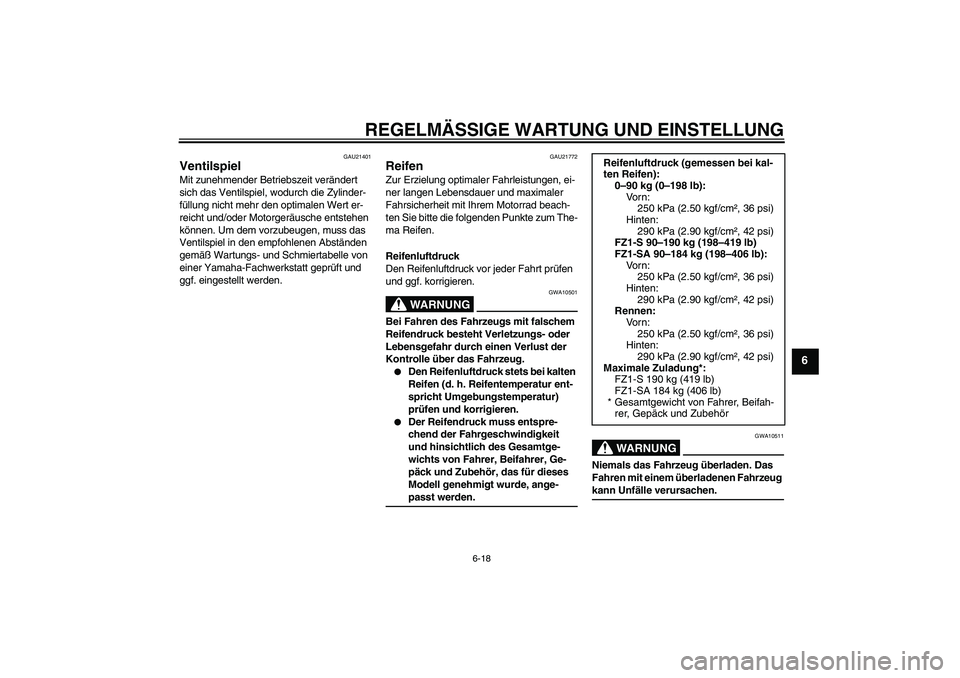

6-18
6
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU21772
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.

Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.


Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug kann Unfälle verursachen. Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb):
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vo r n :
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Maximale Zuladung*:
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
U3C3G3G0.book Page 18 Tuesday, July 8, 2008 6:46 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

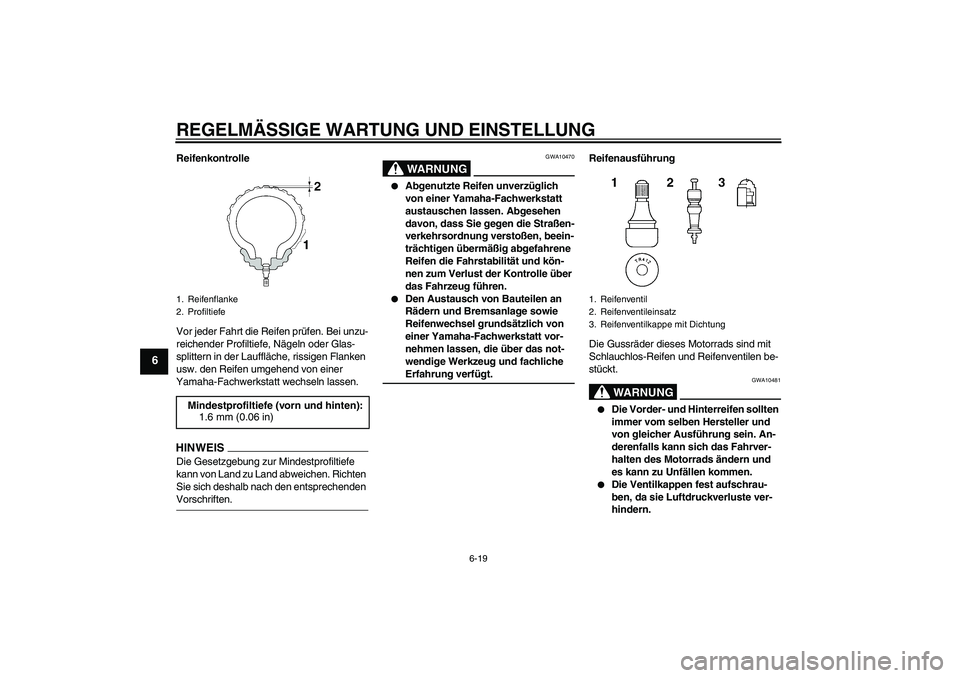

6-19
6
Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEISDie Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften.
WARNUNG
GWA10470


Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.


Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche Erfahrung verfügt.Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen und Reifenventilen be-
stückt.
WARNUNG
GWA10481


Die Vorder- und Hinterreifen sollten
immer vom selben Hersteller und
von gleicher Ausführung sein. An-
derenfalls kann sich das Fahrver-
halten des Motorrads ändern und
es kann zu Unfällen kommen.


Die Ventilkappen fest aufschrau-
ben, da sie Luftdruckverluste ver-
hindern.
1. Reifenflanke
2. ProfiltiefeMindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
U3C3G3G0.book Page 19 Tuesday, July 8, 2008 6:46 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

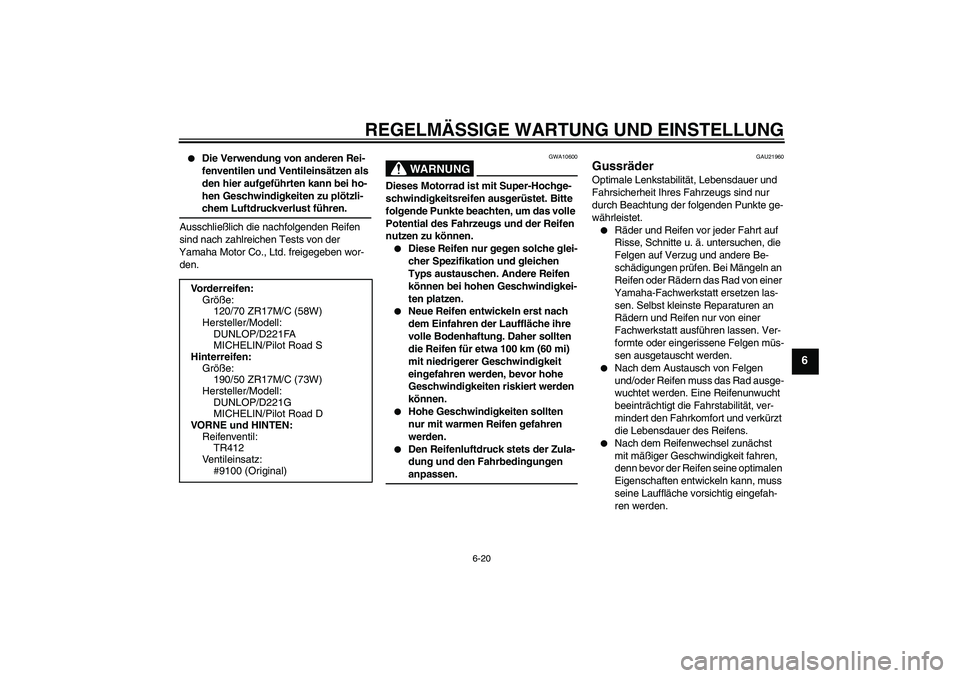

6-20
6


Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-chem Luftdruckverlust führen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA10600
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.

Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.


Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.


Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.


Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen anpassen.
GAU21960
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.

Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.


Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.


Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden. Vorderreifen:
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell:
DUNLOP/D221FA
MICHELIN/Pilot Road S
Hinterreifen:
Größe:
190/50 ZR17M/C (73W)
Hersteller/Modell:
DUNLOP/D221G
MICHELIN/Pilot Road D
VORNE und HINTEN:
Reifenventil:
TR412
Ventileinsatz:
#9100 (Original)
U3C3G3G0.book Page 20 Tuesday, July 8, 2008 6:46 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

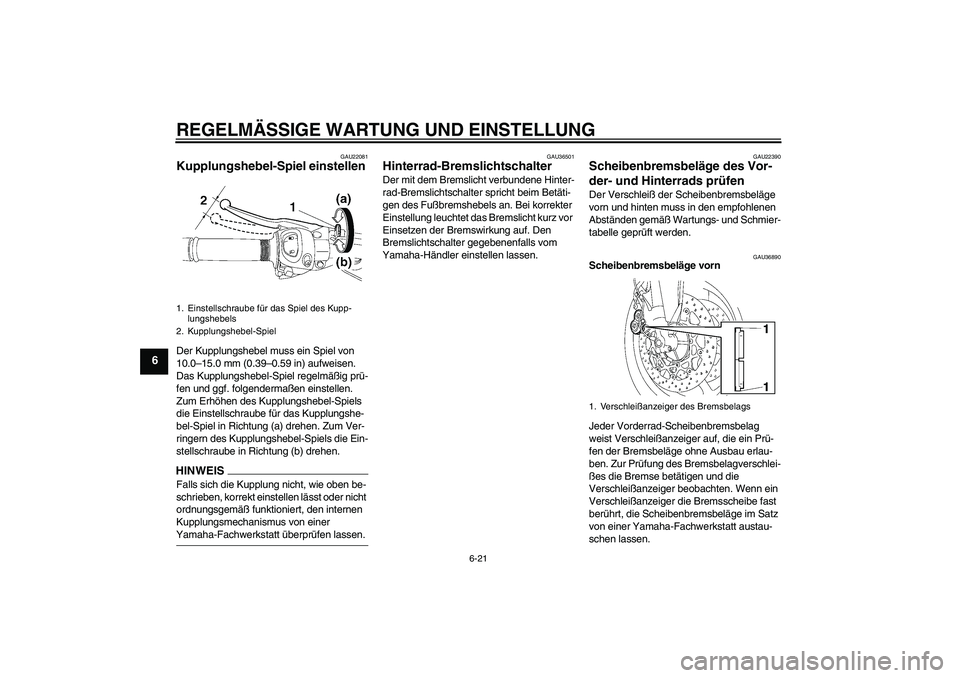

6-21
6
GAU22081
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube für das Kupplungshe-
bel-Spiel in Richtung (a) drehen. Zum Ver-
ringern des Kupplungshebel-Spiels die Ein-
stellschraube in Richtung (b) drehen.HINWEISFalls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt oder nicht
ordnungsgemäß funktioniert, den internen
Kupplungsmechanismus von einer Yamaha-Fachwerkstatt überprüfen lassen.
GAU36501
Hinterrad-Bremslichtschalter Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsetzen der Bremswirkung auf. Den
Bremslichtschalter gegebenenfalls vom
Yamaha-Händler einstellen lassen.
GAU22390
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU36890
Scheibenbremsbeläge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des Bremsbelagverschlei-
ßes die Bremse betätigen und die
Verschleißanzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe fast
berührt, die Scheibenbremsbeläge im Satz
von einer Yamaha-Fachwerkstatt austau-
schen lassen.
1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
1. Verschleißanzeiger des Bremsbelags
U3C3G3G0.book Page 21 Tuesday, July 8, 2008 6:46 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

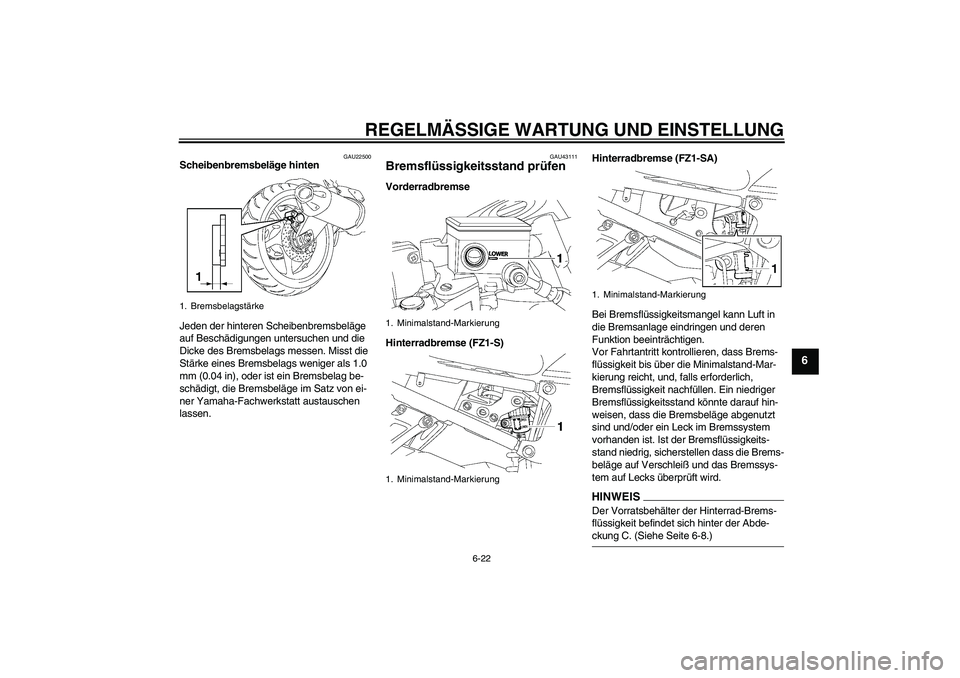

6-22
6
GAU22500
Scheibenbremsbeläge hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als 1.0
mm (0.04 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.
GAU43111
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse (FZ1-S)Hinterradbremse (FZ1-SA)
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und deren
Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
HINWEISDer Vorratsbehälter der Hinterrad-Brems-
flüssigkeit befindet sich hinter der Abde-ckung C. (Siehe Seite 6-8.)
1. Bremsbelagstärke
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1. Minimalstand-Markierung
U3C3G3G0.book Page 22 Tuesday, July 8, 2008 6:46 PM

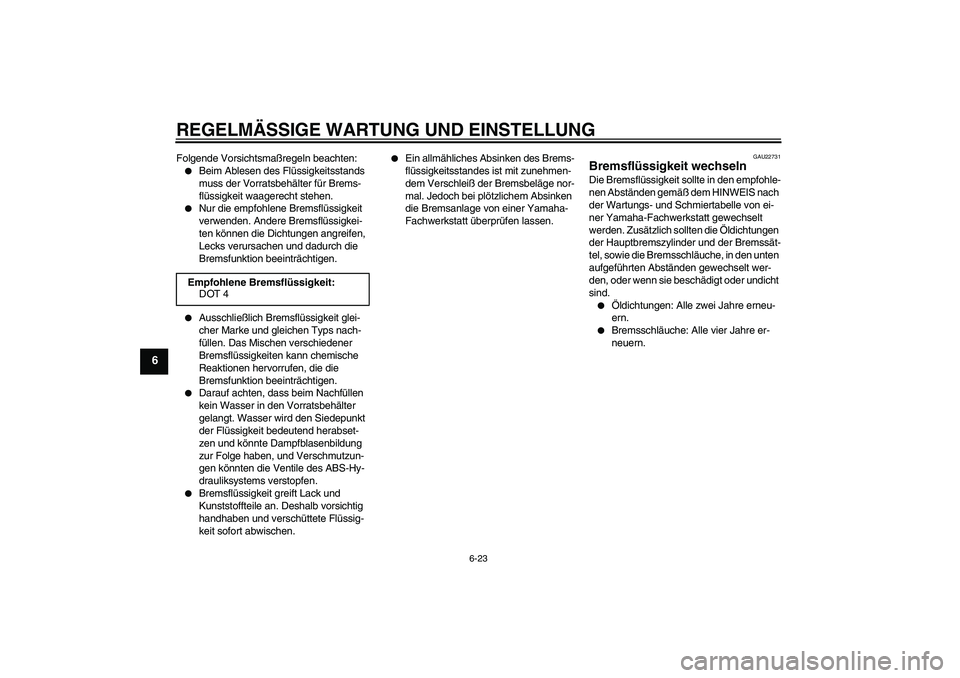

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
Folgende Vorsichtsmaßregeln beachten:

Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.


Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.


Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser wird den Siedepunkt
der Flüssigkeit bedeutend herabset-
zen und könnte Dampfblasenbildung
zur Folge haben, und Verschmutzun-
gen könnten die Ventile des ABS-Hy-
drauliksystems verstopfen.


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
der Hauptbremszylinder und der Bremssät-
tel, sowie die Bremsschläuche, in den unten
aufgeführten Abständen gewechselt wer-
den, oder wenn sie beschädigt oder undicht
sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.


Bremsschläuche: Alle vier Jahre er-
neuern. Empfohlene Bremsflüssigkeit:
DOT 4
U3C3G3G0.book Page 23 Tuesday, July 8, 2008 6:46 PM
