2009 YAMAHA FZ1 S Betriebsanleitungen (in German)

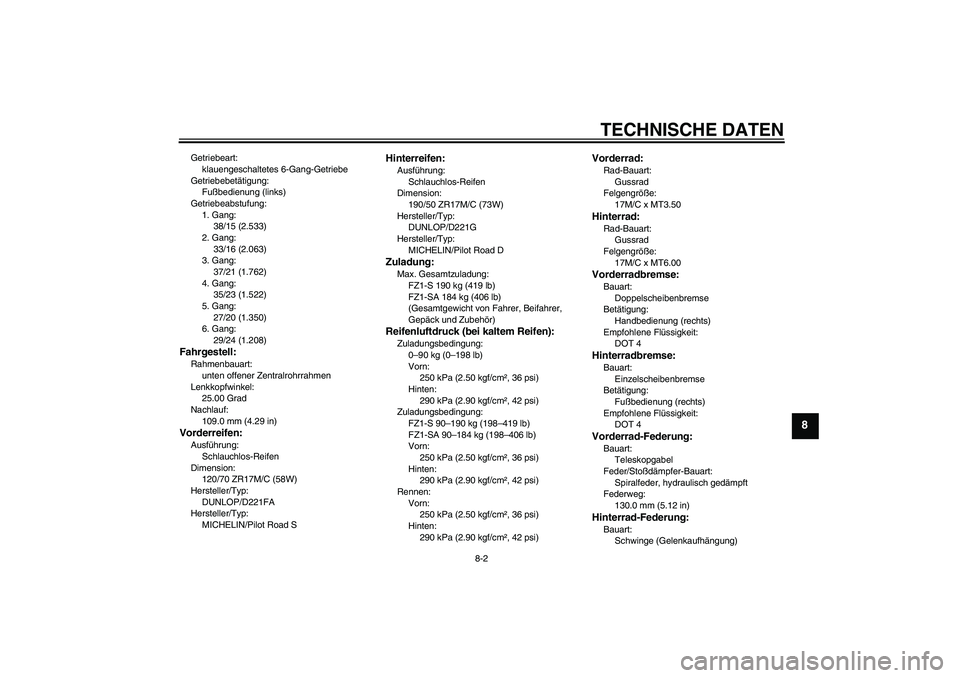

TECHNISCHE DATEN
8-2
8
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/15 (2.533)
2. Gang:
33/16 (2.063)
3. Gang:
37/21 (1.762)
4. Gang:
35/23 (1.522)
5. Gang:
27/20 (1.350)
6. Gang:
29/24 (1.208)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.00 Grad
Nachlauf:
109.0 mm (4.29 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
DUNLOP/D221FA
Hersteller/Typ:
MICHELIN/Pilot Road S
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
190/50 ZR17M/C (73W)
Hersteller/Typ:
DUNLOP/D221G
Hersteller/Typ:
MICHELIN/Pilot Road DZuladung:Max. Gesamtzuladung:
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Zuladungsbedingung:
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
U3C3G3G0.book Page 2 Tuesday, July 8, 2008 6:46 PM

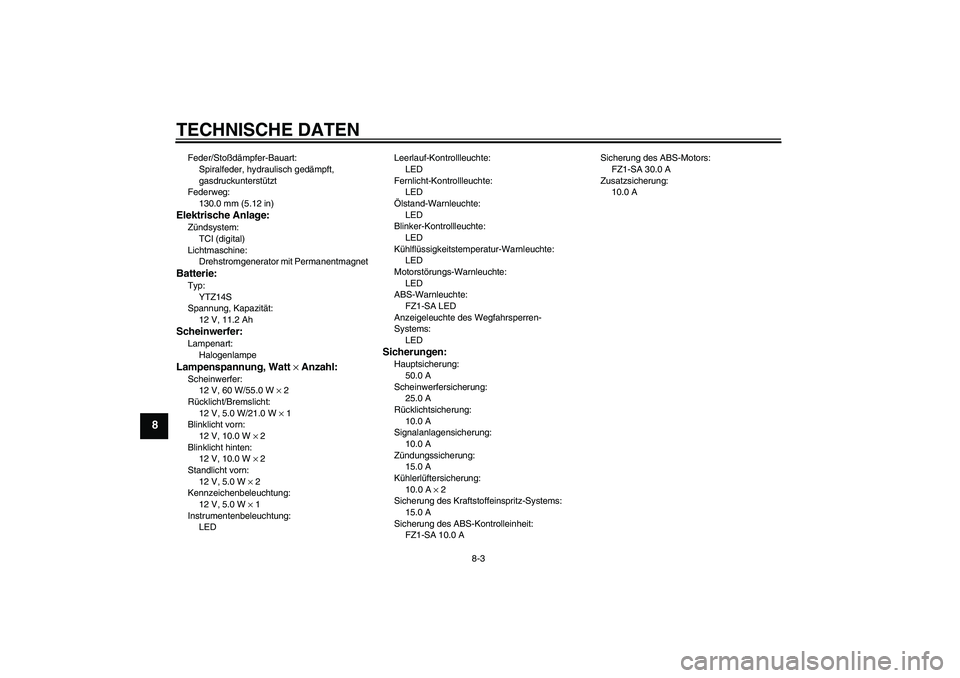

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
YTZ14S
Spannung, Kapazität:
12 V, 11.2 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55.0 W × 2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LEDLeerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
FZ1-SA LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Rücklichtsicherung:
10.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Kühlerlüftersicherung:
10.0 A × 2
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Sicherung des ABS-Kontrolleinheit:
FZ1-SA 10.0 ASicherung des ABS-Motors:
FZ1-SA 30.0 A
Zusatzsicherung:
10.0 A
U3C3G3G0.book Page 3 Tuesday, July 8, 2008 6:46 PM

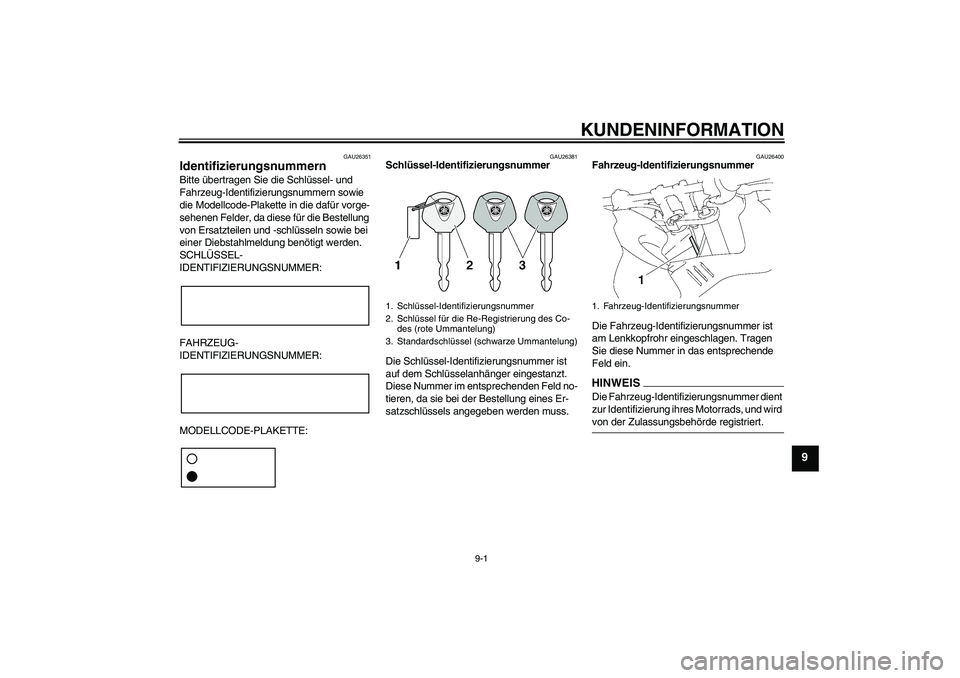

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U3C3G3G0.book Page 1 Tuesday, July 8, 2008 6:46 PM

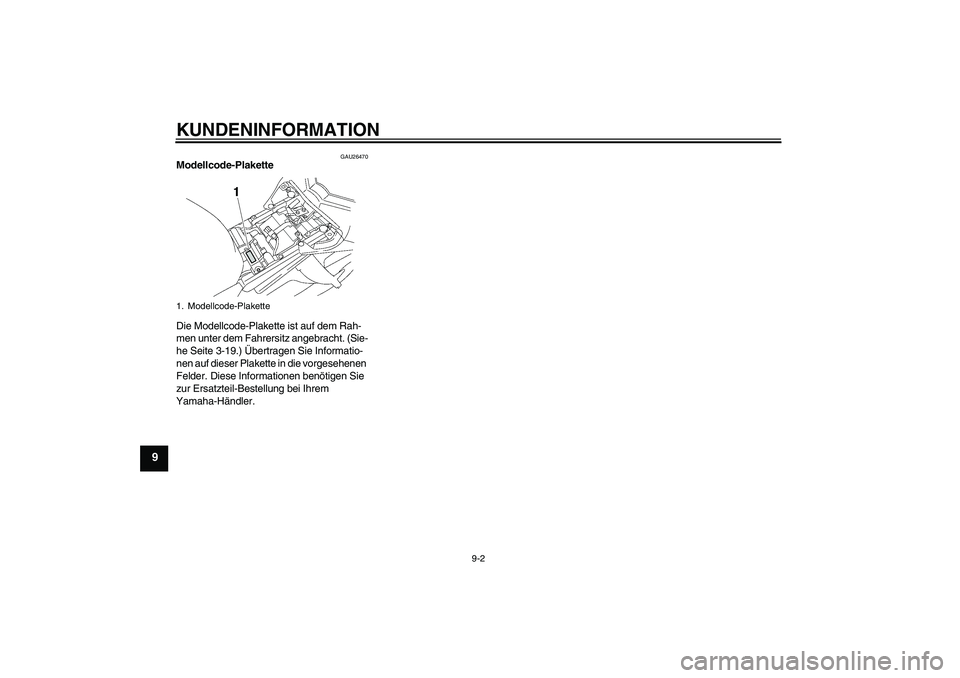

KUNDENINFORMATION
9-2
9
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-19.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU3C3G3G0.book Page 2 Tuesday, July 8, 2008 6:46 PM

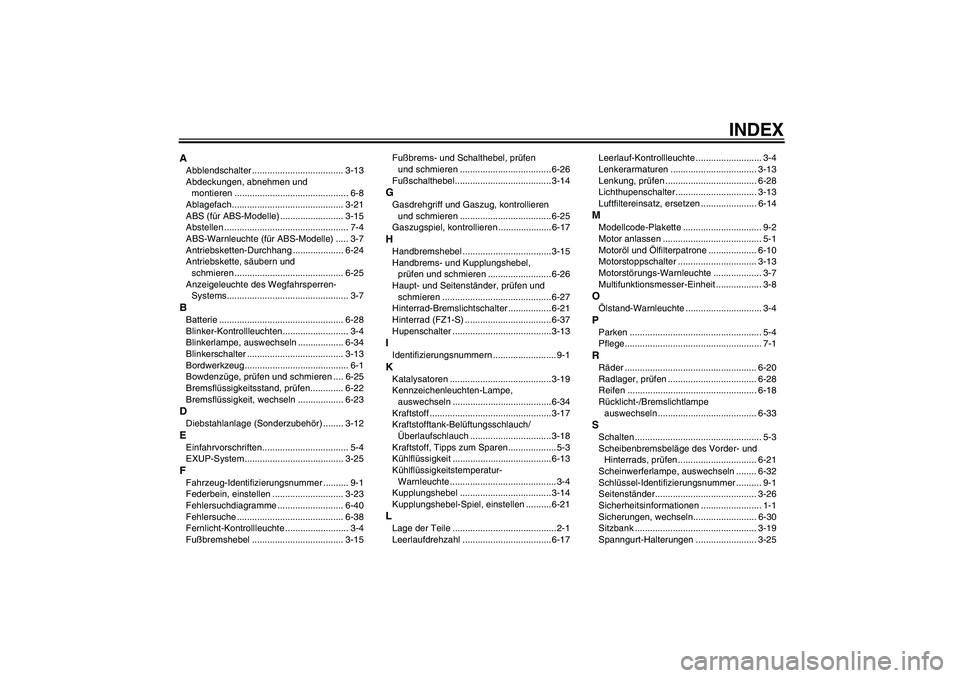

INDEX
AAbblendschalter .................................... 3-13
Abdeckungen, abnehmen und
montieren ............................................. 6-8
Ablagefach............................................ 3-21
ABS (für ABS-Modelle) ......................... 3-15
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ..... 3-7
Antriebsketten-Durchhang .................... 6-24
Antriebskette, säubern und
schmieren ........................................... 6-25
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-7BBatterie ................................................. 6-28
Blinker-Kontrollleuchten.......................... 3-4
Blinkerlampe, auswechseln .................. 6-34
Blinkerschalter ...................................... 3-13
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-25
Bremsflüssigkeitsstand, prüfen............. 6-22
Bremsflüssigkeit, wechseln .................. 6-23DDiebstahlanlage (Sonderzubehör) ........ 3-12EEinfahrvorschriften.................................. 5-4
EXUP-System....................................... 3-25FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-23
Fehlersuchdiagramme .......................... 6-40
Fehlersuche .......................................... 6-38
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-15Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-26
Fußschalthebel...................................... 3-14
GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-25
Gaszugspiel, kontrollieren ..................... 6-17HHandbremshebel ................................... 3-15
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-26
Haupt- und Seitenständer, prüfen und
schmieren ........................................... 6-27
Hinterrad-Bremslichtschalter ................. 6-21
Hinterrad (FZ1-S) .................................. 6-37
Hupenschalter ....................................... 3-13IIdentifizierungsnummern ......................... 9-1KKatalysatoren ........................................ 3-19
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-34
Kraftstoff ................................................3-17
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-18
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-13
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-4
Kupplungshebel .................................... 3-14
Kupplungshebel-Spiel, einstellen .......... 6-21LLage der Teile .........................................2-1
Leerlaufdrehzahl ...................................6-17Leerlauf-Kontrollleuchte .......................... 3-4
Lenkerarmaturen .................................. 3-13
Lenkung, prüfen .................................... 6-28
Lichthupenschalter................................ 3-13
Luftfiltereinsatz, ersetzen ...................... 6-14
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ................... 6-10
Motorstoppschalter ............................... 3-13
Motorstörungs-Warnleuchte ................... 3-7
Multifunktionsmesser-Einheit .................. 3-8OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-20
Radlager, prüfen ................................... 6-28
Reifen ................................................... 6-18
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-33SSchalten .................................................. 5-3
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-21
Scheinwerferlampe, auswechseln ........ 6-32
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer........................................ 3-26
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-30
Sitzbank ................................................ 3-19
Spanngurt-Halterungen ........................ 3-25
U3C3G3G0.book Page 1 Tuesday, July 8, 2008 6:46 PM

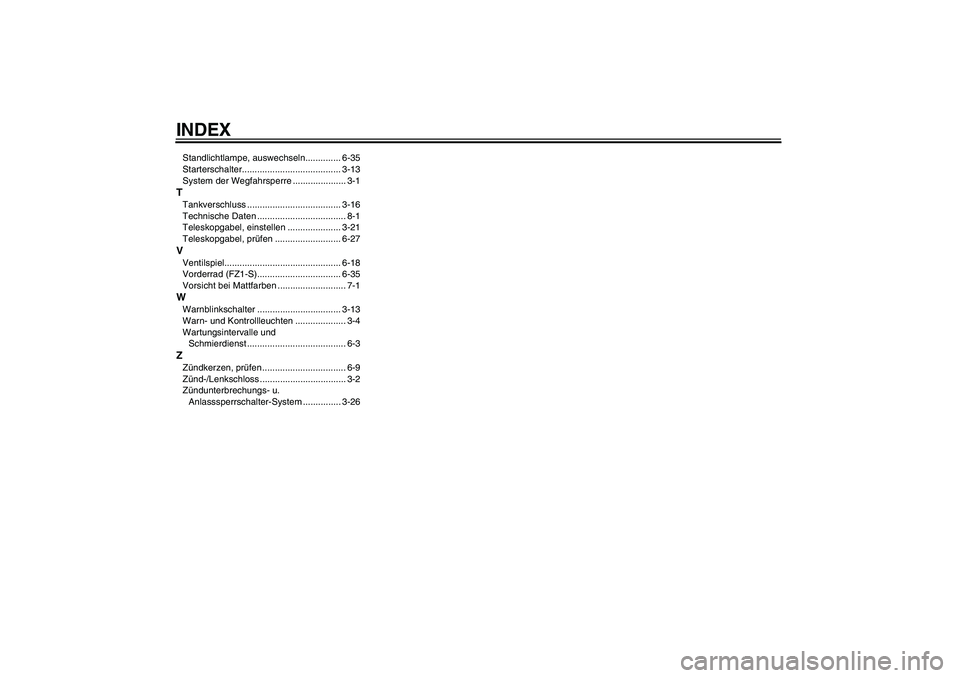

INDEXStandlichtlampe, auswechseln.............. 6-35
Starterschalter....................................... 3-13
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-16
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-21
Teleskopgabel, prüfen .......................... 6-27VVentilspiel.............................................. 6-18
Vorderrad (FZ1-S)................................. 6-35
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-13
Warn- und Kontrollleuchten .................... 3-4
Wartungsintervalle und
Schmierdienst ....................................... 6-3ZZündkerzen, prüfen ................................. 6-9
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-26
U3C3G3G0.book Page 2 Tuesday, July 8, 2008 6:46 PM

U3C3G3G0.book Page 3 Tuesday, July 8, 2008 6:46 PM

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.07-0.7×1 CR
(G)
DIC183
