2009 YAMAHA FZ1 S Betriebsanleitungen (in German)

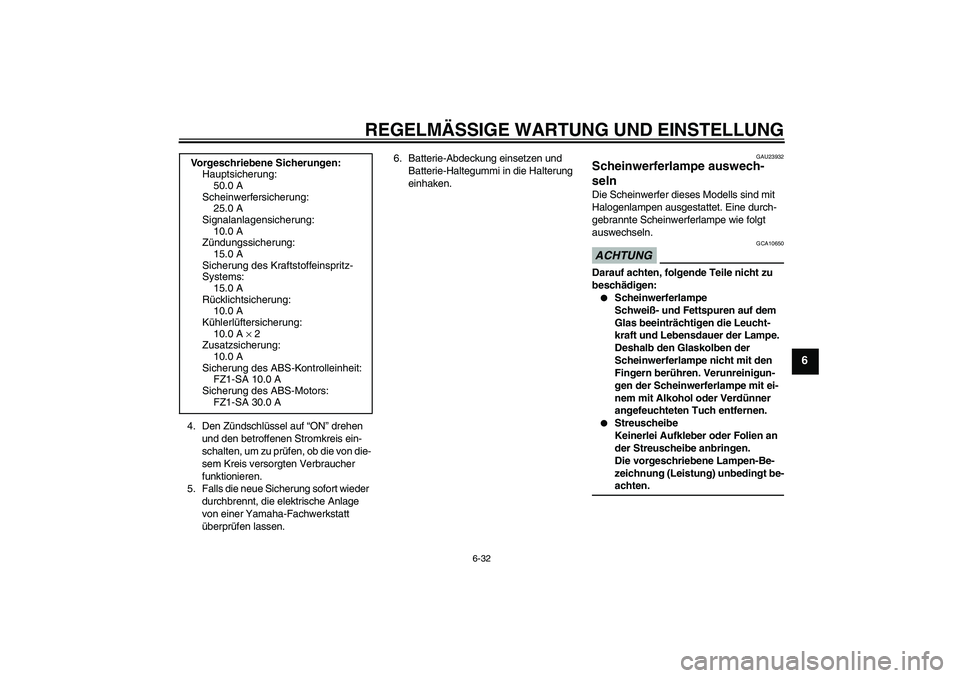

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
4. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
5. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.6. Batterie-Abdeckung einsetzen und
Batterie-Haltegummi in die Halterung
einhaken.
GAU23932
Scheinwerferlampe auswech-
seln Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferlampe wie folgt
auswechseln.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten. Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
15.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
Rücklichtsicherung:
10.0 A
Kühlerlüftersicherung:
10.0 A × 2
Zusatzsicherung:
10.0 A
Sicherung des ABS-Kontrolleinheit:
FZ1-SA 10.0 A
Sicherung des ABS-Motors:
FZ1-SA 30.0 A
U3C3G3G0.book Page 32 Tuesday, July 8, 2008 6:46 PM

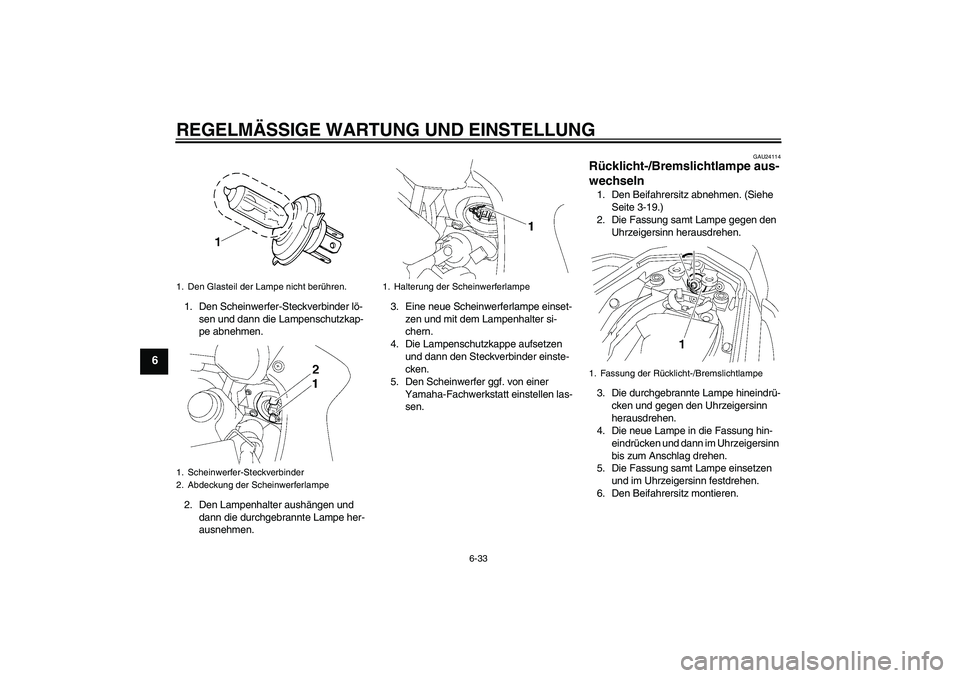

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6
1. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
2. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.3. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
4. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einste-
cken.
5. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24114
Rücklicht-/Bremslichtlampe aus-
wechseln 1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-19.)
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
3. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Den Beifahrersitz montieren.
1. Den Glasteil der Lampe nicht berühren.
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
1. Halterung der Scheinwerferlampe
1. Fassung der Rücklicht-/Bremslichtlampe
U3C3G3G0.book Page 33 Tuesday, July 8, 2008 6:46 PM

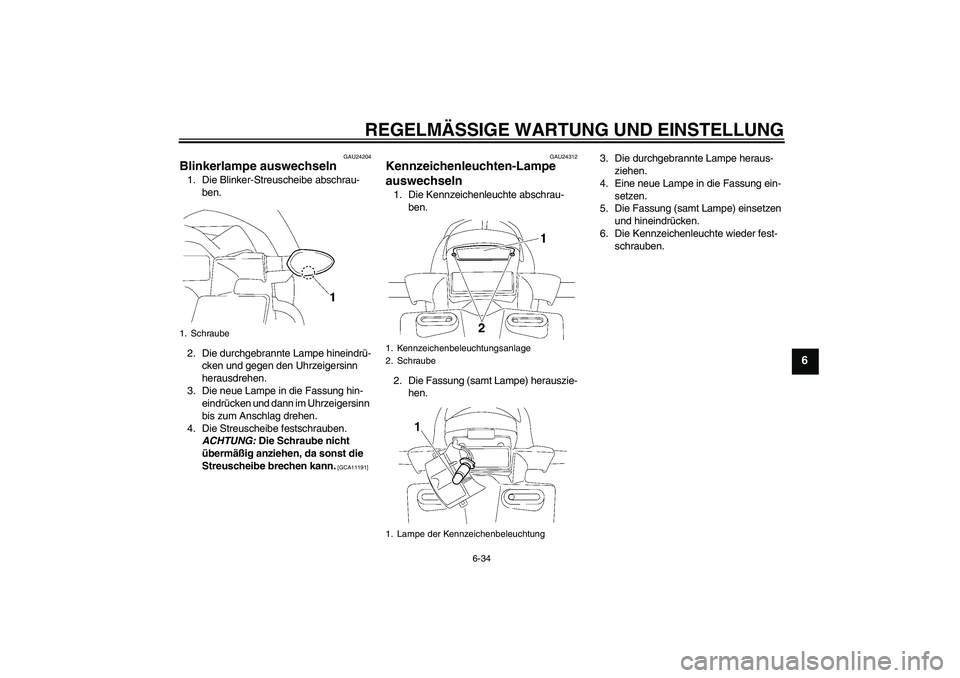

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
GAU24204
Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]GAU24312
Kennzeichenleuchten-Lampe
auswechseln 1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung (samt Lampe) herauszie-
hen.3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest-
schrauben.
1. Schraube
1. Kennzeichenbeleuchtungsanlage
2. Schraube
1. Lampe der Kennzeichenbeleuchtung
U3C3G3G0.book Page 34 Tuesday, July 8, 2008 6:46 PM

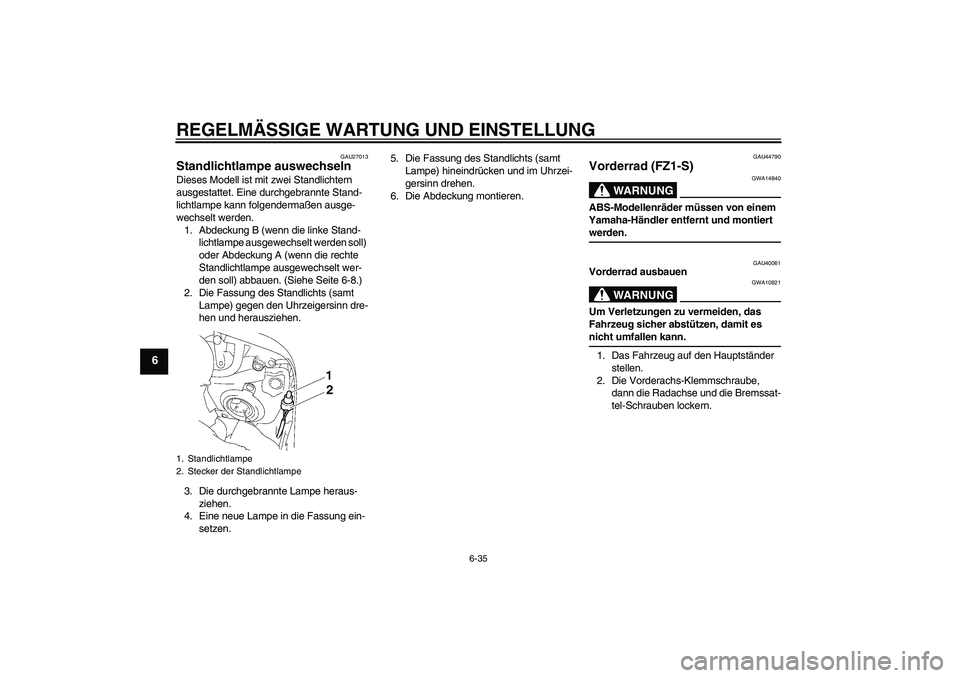

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
6
GAU27013
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Abdeckung B (wenn die linke Stand-
lichtlampe ausgewechselt werden soll)
oder Abdeckung A (wenn die rechte
Standlichtlampe ausgewechselt wer-
den soll) abbauen. (Siehe Seite 6-8.)
2. Die Fassung des Standlichts (samt
Lampe) gegen den Uhrzeigersinn dre-
hen und herausziehen.
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.5. Die Fassung des Standlichts (samt
Lampe) hineindrücken und im Uhrzei-
gersinn drehen.
6. Die Abdeckung montieren.
GAU44790
Vorderrad (FZ1-S)
WARNUNG
GWA14840
ABS-Modellenräder müssen von einem
Yamaha-Händler entfernt und montiert werden.
GAU40061
Vorderrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es nicht umfallen kann.
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Vorderachs-Klemmschraube,
dann die Radachse und die Bremssat-
tel-Schrauben lockern.
1. Standlichtlampe
2. Stecker der StandlichtlampeU3C3G3G0.book Page 35 Tuesday, July 8, 2008 6:46 PM

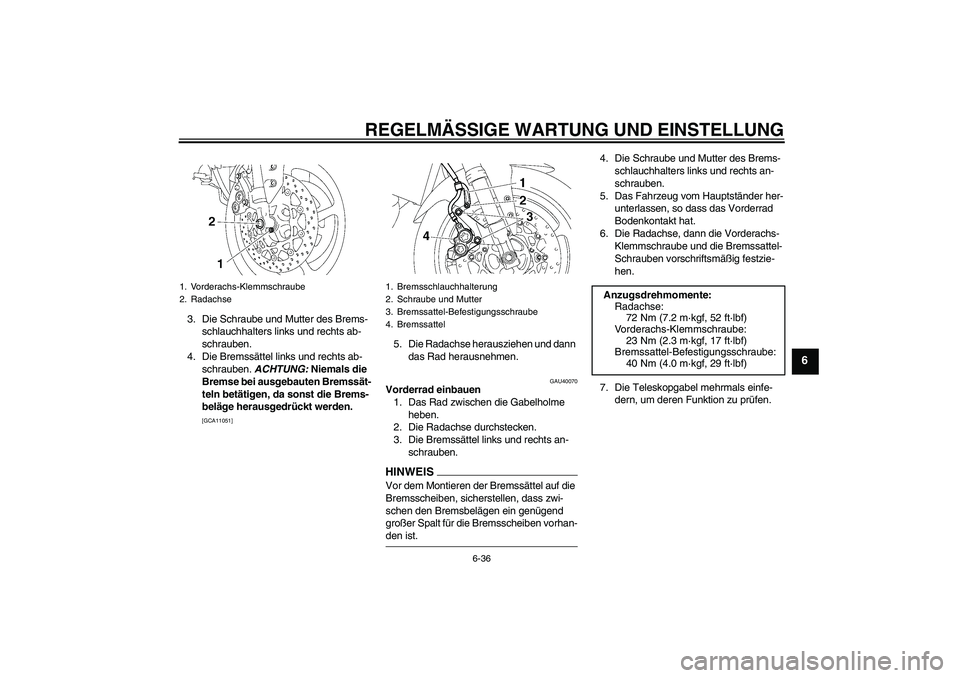

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-36
6
3. Die Schraube und Mutter des Brems-
schlauchhalters links und rechts ab-
schrauben.
4. Die Bremssättel links und rechts ab-
schrauben. ACHTUNG: Niemals die
Bremse bei ausgebauten Bremssät-
teln betätigen, da sonst die Brems-
beläge herausgedrückt werden.

[GCA11051]
5. Die Radachse herausziehen und dann
das Rad herausnehmen.
GAU40070
Vorderrad einbauen
1. Das Rad zwischen die Gabelholme
heben.
2. Die Radachse durchstecken.
3. Die Bremssättel links und rechts an-
schrauben.HINWEISVor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vorhan-den ist.4. Die Schraube und Mutter des Brems-
schlauchhalters links und rechts an-
schrauben.
5. Das Fahrzeug vom Hauptständer her-
unterlassen, so dass das Vorderrad
Bodenkontakt hat.
6. Die Radachse, dann die Vorderachs-
Klemmschraube und die Bremssattel-
Schrauben vorschriftsmäßig festzie-
hen.
7. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
1. Vorderachs-Klemmschraube
2. Radachse
1. Bremsschlauchhalterung
2. Schraube und Mutter
3. Bremssattel-Befestigungsschraube
4. Bremssattel
Anzugsdrehmomente:
Radachse:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Vorderachs-Klemmschraube:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Bremssattel-Befestigungsschraube:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U3C3G3G0.book Page 36 Tuesday, July 8, 2008 6:46 PM

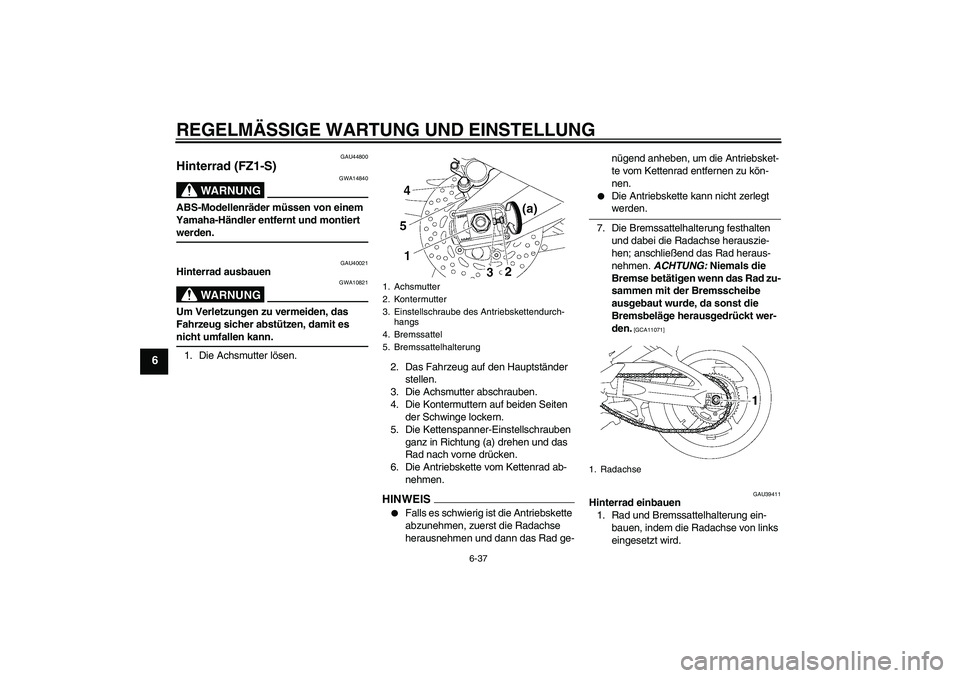

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
6
GAU44800
Hinterrad (FZ1-S)
WARNUNG
GWA14840
ABS-Modellenräder müssen von einem
Yamaha-Händler entfernt und montiert werden.
GAU40021
Hinterrad ausbauen
WARNUNG
GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es nicht umfallen kann.
1. Die Achsmutter lösen.
2. Das Fahrzeug auf den Hauptständer
stellen.
3. Die Achsmutter abschrauben.
4. Die Kontermuttern auf beiden Seiten
der Schwinge lockern.
5. Die Kettenspanner-Einstellschrauben
ganz in Richtung (a) drehen und das
Rad nach vorne drücken.
6. Die Antriebskette vom Kettenrad ab-
nehmen.
HINWEIS

Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.


Die Antriebskette kann nicht zerlegt werden.
7. Die Bremssattelhalterung festhalten
und dabei die Radachse herauszie-
hen; anschließend das Rad heraus-
nehmen. ACHTUNG: Niemals die
Bremse betätigen wenn das Rad zu-
sammen mit der Bremsscheibe
ausgebaut wurde, da sonst die
Bremsbeläge herausgedrückt wer-
den.
[GCA11071]
GAU39411
Hinterrad einbauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von links
eingesetzt wird.
1. Achsmutter
2. Kontermutter
3. Einstellschraube des Antriebskettendurch-
hangs
4. Bremssattel
5. Bremssattelhalterung
1. Radachse
U3C3G3G0.book Page 37 Tuesday, July 8, 2008 6:46 PM

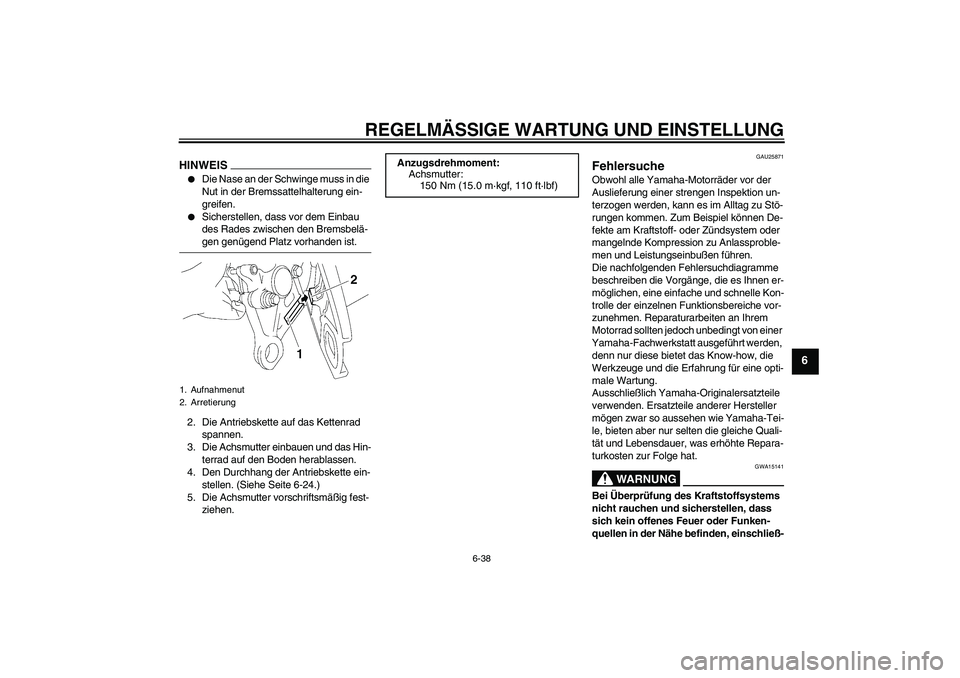

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-38
6
HINWEIS

Die Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.


Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad
spannen.
3. Die Achsmutter einbauen und das Hin-
terrad auf den Boden herablassen.
4. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-24.)
5. Die Achsmutter vorschriftsmäßig fest-
ziehen.
GAU25871
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-
1. Aufnahmenut
2. Arretierung
Anzugsdrehmoment:
Achsmutter:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U3C3G3G0.book Page 38 Tuesday, July 8, 2008 6:46 PM

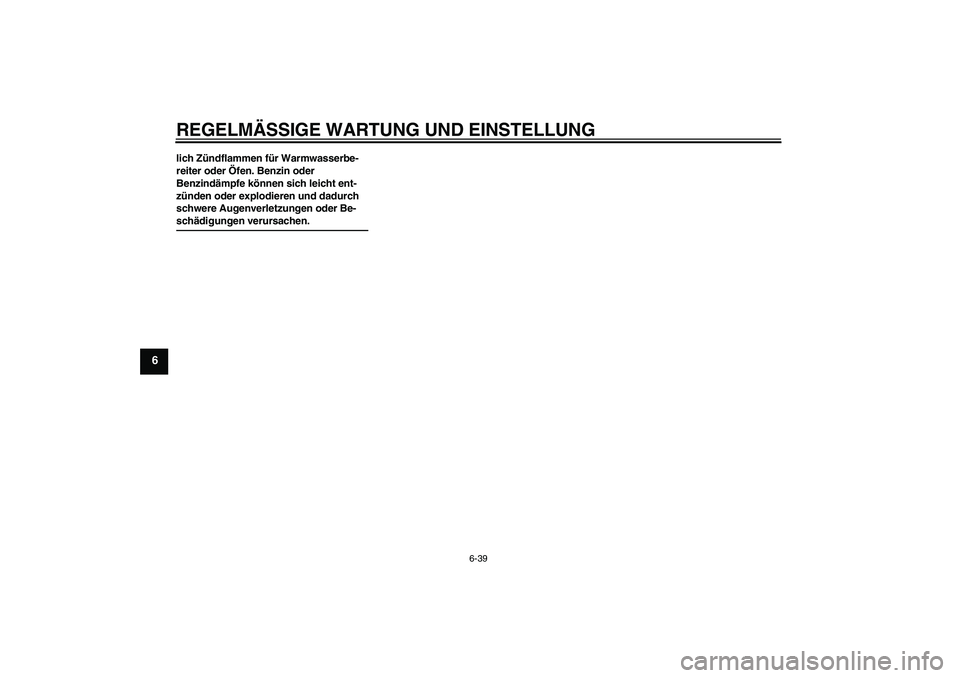

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-39
6
lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-schädigungen verursachen.U3C3G3G0.book Page 39 Tuesday, July 8, 2008 6:46 PM
