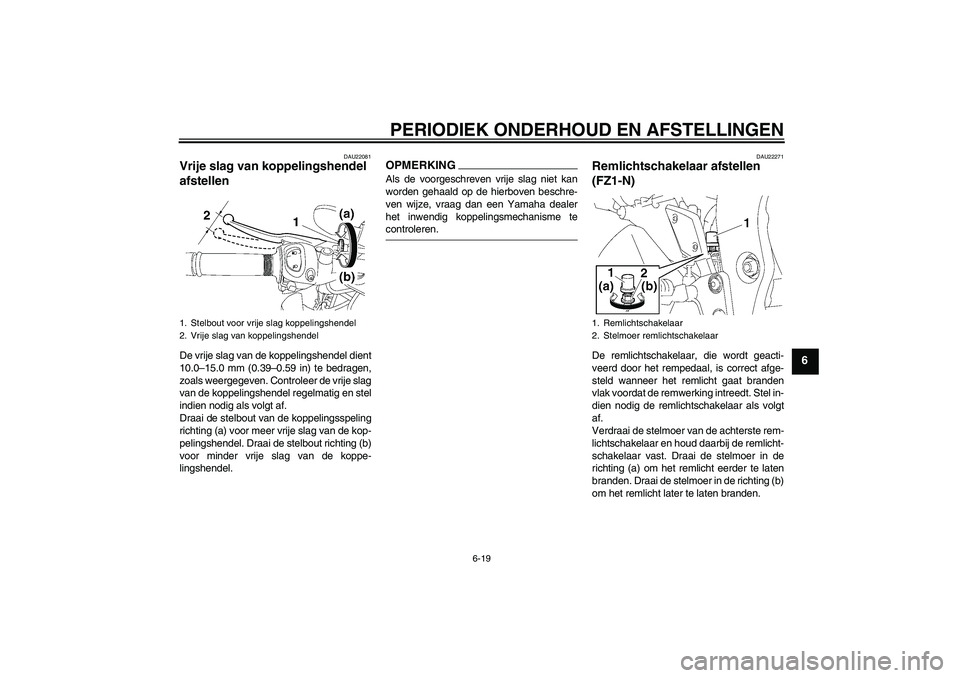

2009 YAMAHA FZ1-N Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU22081
Vrije slag van koppelingshendel
afstellen De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
Draai de stelbout van de koppelingsspeling
richting (a) voor meer vrije slag van de kop-
pelingshendel. Draai de stelbout richting (b)
voor minder vrije slag van de koppe-
lingshendel.
OPMERKINGAls de voorgeschreven vrije slag niet kan
worden gehaald op de hierboven beschre-
ven wijze, vraag dan een Yamaha dealer
het inwendig koppelingsmechanisme tecontroleren.
DAU22271
Remlichtschakelaar afstellen
(FZ1-N)De remlichtschakelaar, die wordt geacti-
veerd door het rempedaal, is correct afge-
steld wanneer het remlicht gaat branden
vlak voordat de remwerking intreedt. Stel in-
dien nodig de remlichtschakelaar als volgt
af.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.
1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
U2D1D3D0.book Page 19 Tuesday, July 15, 2008 9:28 AM

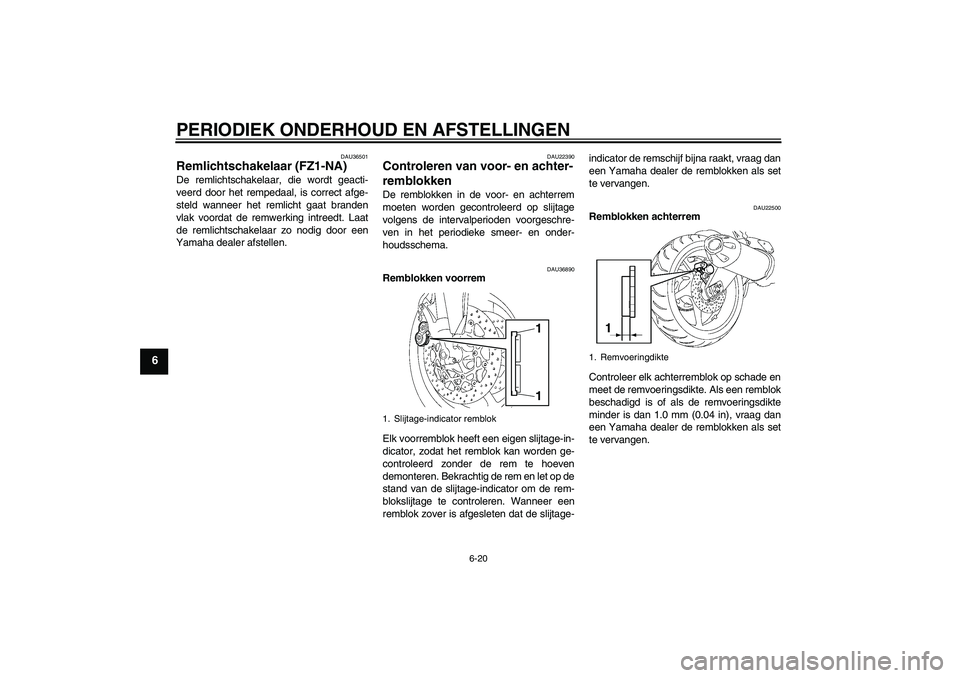

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
DAU36501
Remlichtschakelaar (FZ1-NA)De remlichtschakelaar, die wordt geacti-
veerd door het rempedaal, is correct afge-
steld wanneer het remlicht gaat branden
vlak voordat de remwerking intreedt. Laat
de remlichtschakelaar zo nodig door een
Yamaha dealer afstellen.
DAU22390
Controleren van voor- en achter-
remblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36890
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijtage-indicator de remschijf bijna raakt, vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 1.0 mm (0.04 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
1. Slijtage-indicator remblok
11
1. Remvoeringdikte
U2D1D3D0.book Page 20 Tuesday, July 15, 2008 9:28 AM

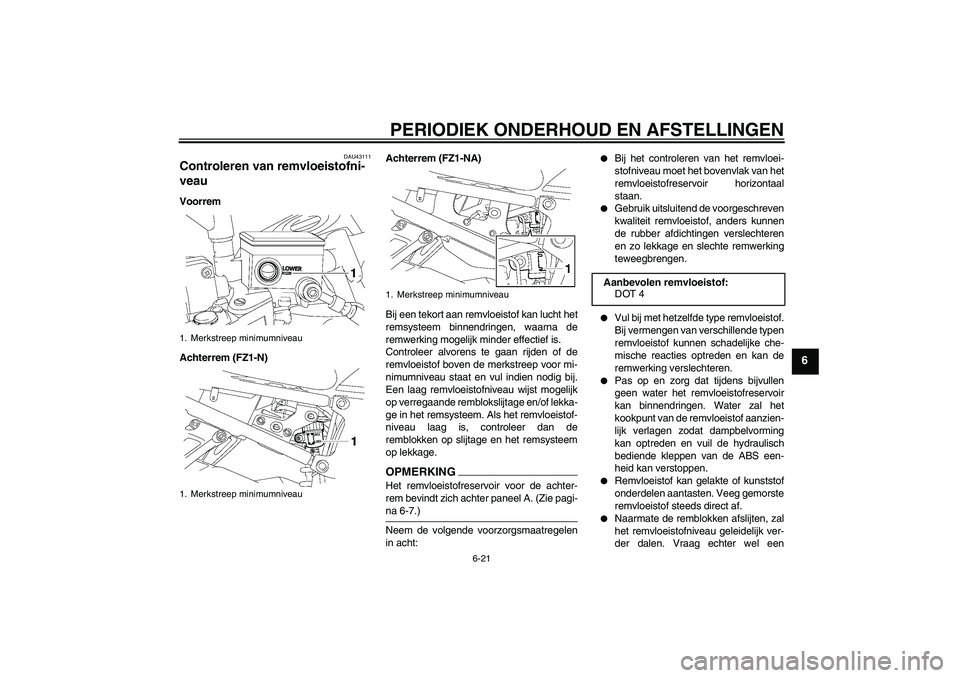

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
DAU43111
Controleren van remvloeistofni-
veau Voorrem
Achterrem (FZ1-N)Achterrem (FZ1-NA)
Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
OPMERKINGHet remvloeistofreservoir voor de achter-
rem bevindt zich achter paneel A. (Zie pagi-na 6-7.)
Neem de volgende voorzorgsmaatregelen
in acht:


Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal het
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden en vuil de hydraulisch
bediende kleppen van de ABS een-
heid kan verstoppen.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
Aanbevolen remvloeistof:
DOT 4
U2D1D3D0.book Page 21 Tuesday, July 15, 2008 9:28 AM

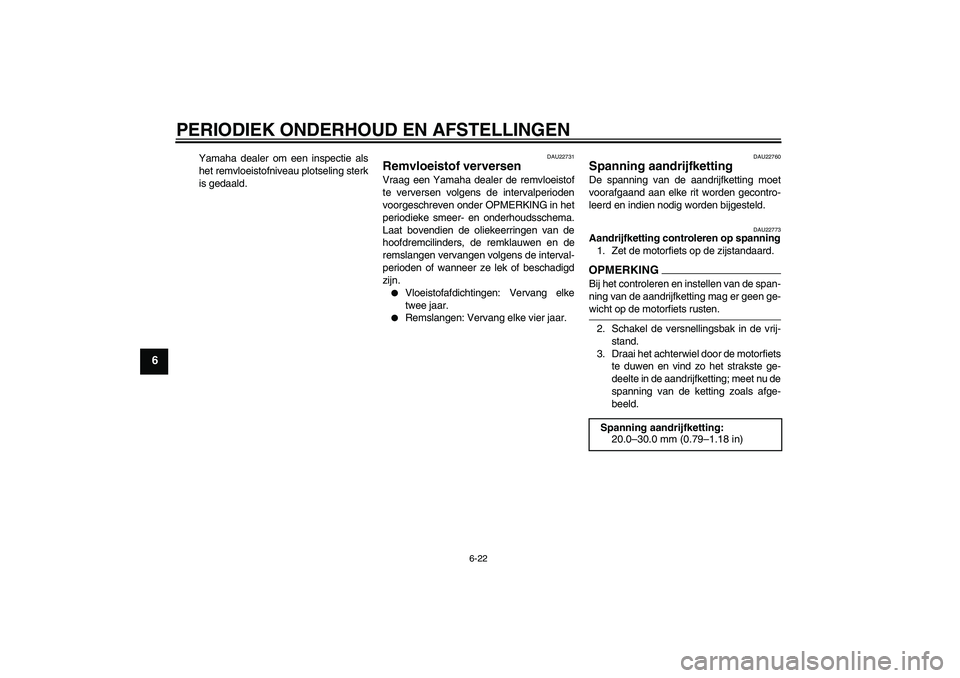

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAU22731
Remvloeistof verversen Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinders, de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lek of beschadigd
zijn.

Vloeistofafdichtingen: Vervang elke
twee jaar.


Remslangen: Vervang elke vier jaar.
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22773
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel door de motorfiets
te duwen en vind zo het strakste ge-
deelte in de aandrijfketting; meet nu de
spanning van de ketting zoals afge-
beeld.
Spanning aandrijfketting:
20.0–30.0 mm (0.79–1.18 in)
U2D1D3D0.book Page 22 Tuesday, July 15, 2008 9:28 AM

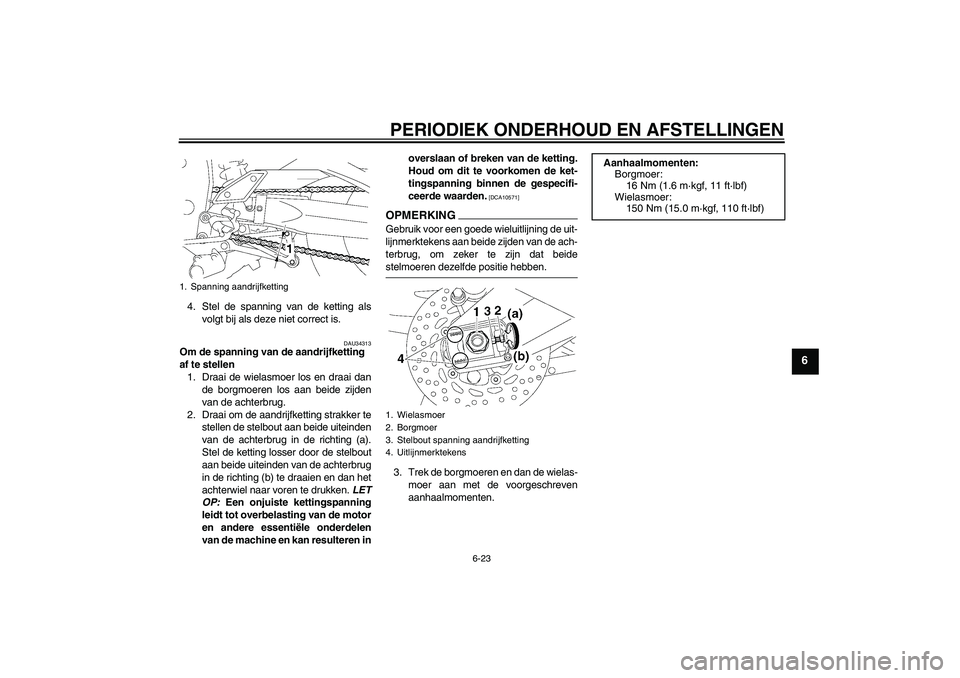

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU34313
Om de spanning van de aandrijfketting
af te stellen
1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.
2. Draai om de aandrijfketting strakker te
stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken. LET
OP: Een onjuiste kettingspanning
leidt tot overbelasting van de motor
en andere essentiëIe onderdelen
van de machine en kan resulteren inoverslaan of breken van de ketting.
Houd om dit te voorkomen de ket-
tingspanning binnen de gespecifi-
ceerde waarden.
[DCA10571]
OPMERKINGGebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beidestelmoeren dezelfde positie hebben.
3. Trek de borgmoeren en dan de wielas-
moer aan met de voorgeschreven
aanhaalmomenten.
1. Spanning aandrijfketting
1. Wielasmoer
2. Borgmoer
3. Stelbout spanning aandrijfketting
4. Uitlijnmerktekens
Aanhaalmomenten:
Borgmoer:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Wielasmoer:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U2D1D3D0.book Page 23 Tuesday, July 15, 2008 9:28 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAU23023
Aandrijfketting reinigen en sme-
ren De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10581
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassenof ermee in de regen is gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11121]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettingen.
LET OP: Breng geen motorolie of
andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11111]DAU23101
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]DAU23111
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
Aanbevolen smeermiddel:
Motorolie
U2D1D3D0.book Page 24 Tuesday, July 15, 2008 9:28 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
DAU44271
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
DAU23142
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd. Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet
U2D1D3D0.book Page 25 Tuesday, July 15, 2008 9:28 AM

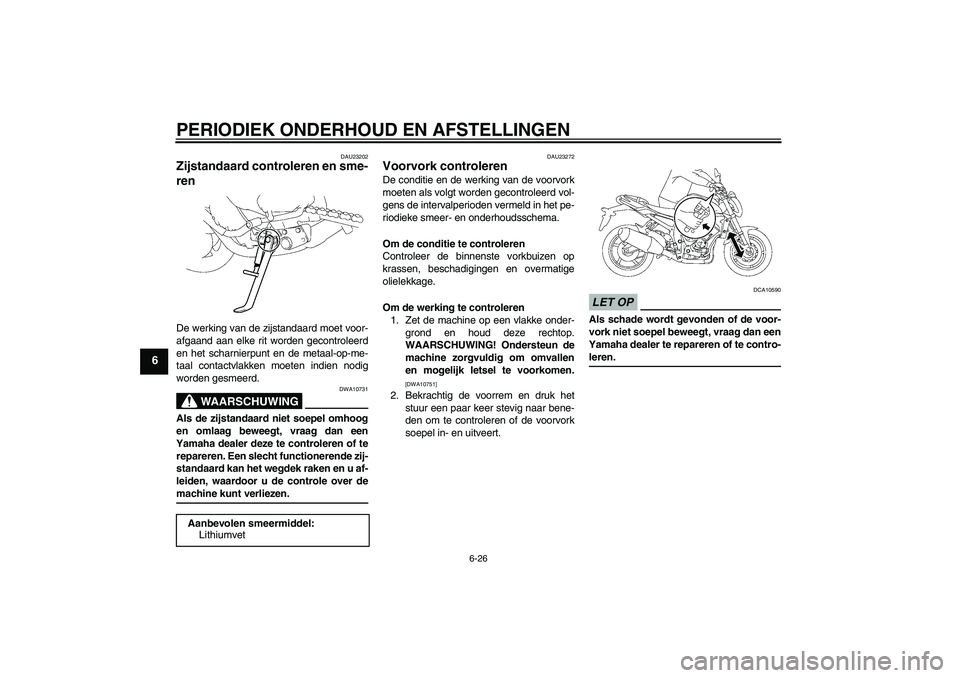

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
DAU23202
Zijstandaard controleren en sme-
ren De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10731
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over demachine kunt verliezen.
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
Aanbevolen smeermiddel:
Lithiumvet
U2D1D3D0.book Page 26 Tuesday, July 15, 2008 9:28 AM
