2009 YAMAHA FZ1-N Instructieboekje (in Dutch)

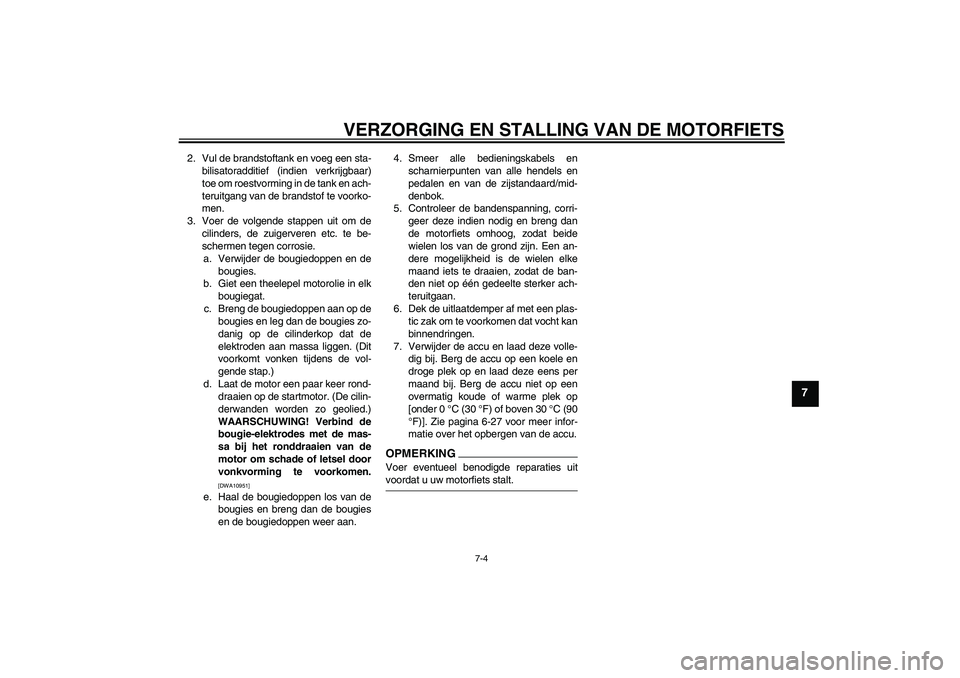

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
WAARSCHUWING! Verbind de
bougie-elektrodes met de mas-
sa bij het ronddraaien van de
motor om schade of letsel door
vonkvorming te voorkomen.
[DWA10951]
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandenspanning, corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-27 voor meer infor-
matie over het opbergen van de accu.
OPMERKINGVoer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.
U2D1D3D0.book Page 4 Tuesday, July 15, 2008 9:28 AM

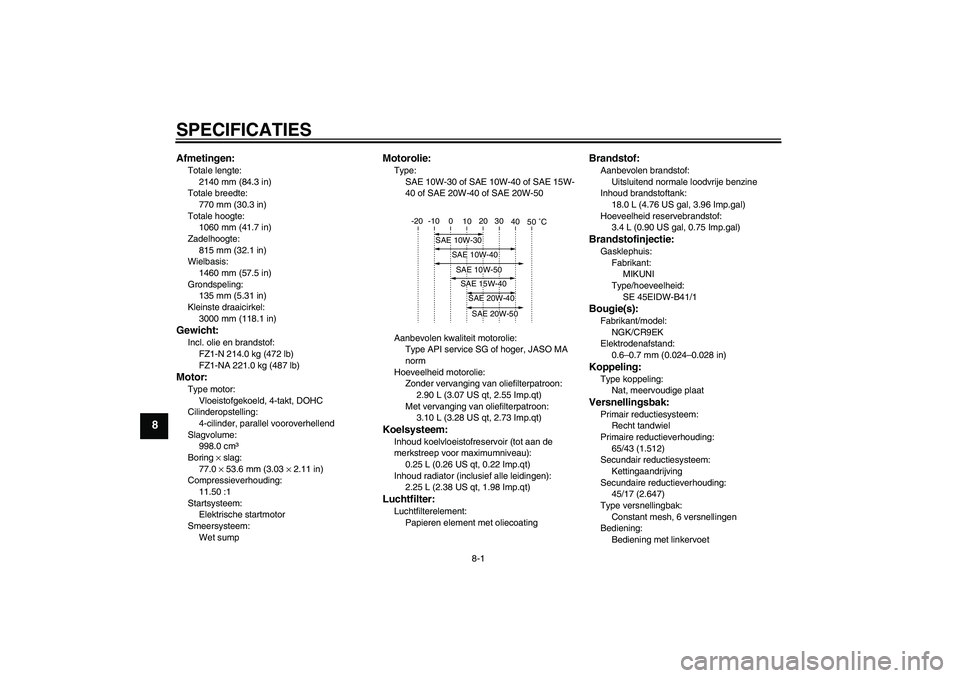

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2140 mm (84.3 in)
Totale breedte:
770 mm (30.3 in)
Totale hoogte:
1060 mm (41.7 in)
Zadelhoogte:
815 mm (32.1 in)
Wielbasis:
1460 mm (57.5 in)
Grondspeling:
135 mm (5.31 in)
Kleinste draaicirkel:
3000 mm (118.1 in)Gewicht:Incl. olie en brandstof:
FZ1-N 214.0 kg (472 lb)
FZ1-NA 221.0 kg (487 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
998.0 cm³
Boring × slag:
77.0 × 53.6 mm (3.03 × 2.11 in)
Compressieverhouding:
11.50 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE 10W-30 of SAE 10W-40 of SAE 15W-
40 of SAE 20W-40 of SAE 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Met vervanging van oliefilterpatroon:
3.10 L (3.28 US qt, 2.73 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.25 L (2.38 US qt, 1.98 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Hoeveelheid reservebrandstof:
3.4 L (0.90 US gal, 0.75 Imp.gal)Brandstofinjectie:Gasklephuis:
Fabrikant:
MIKUNI
Type/hoeveelheid:
SE 45EIDW-B41/1Bougie(s):Fabrikant/model:
NGK/CR9EK
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
65/43 (1.512)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
45/17 (2.647)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2D1D3D0.book Page 1 Tuesday, July 15, 2008 9:28 AM

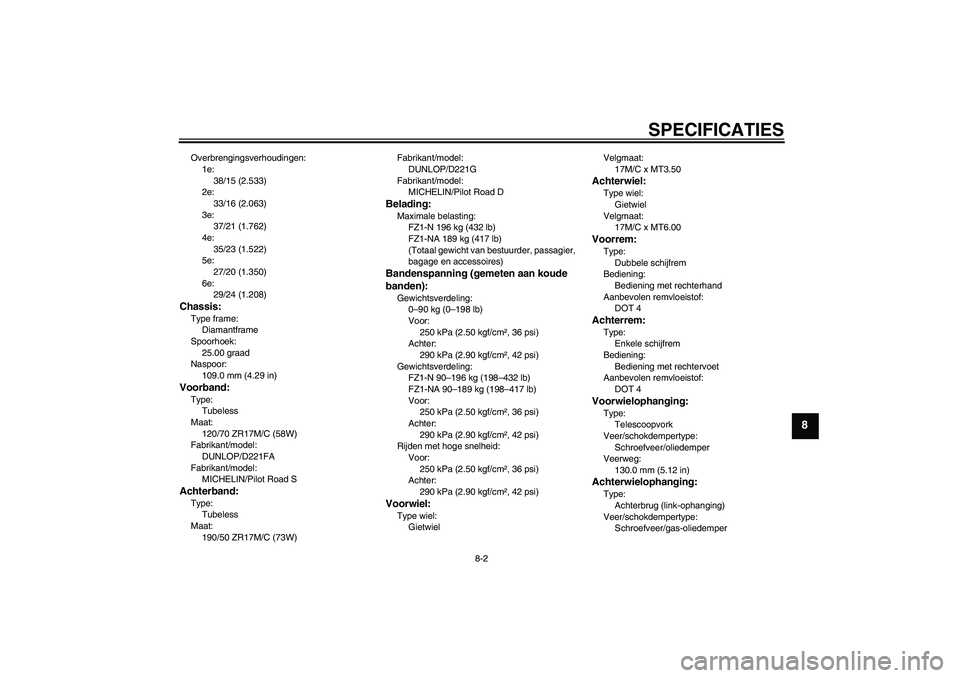

SPECIFICATIES
8-2
8
Overbrengingsverhoudingen:
1e:
38/15 (2.533)
2e:
33/16 (2.063)
3e:
37/21 (1.762)
4e:
35/23 (1.522)
5e:
27/20 (1.350)
6e:
29/24 (1.208)Chassis:Type frame:
Diamantframe
Spoorhoek:
25.00 graad
Naspoor:
109.0 mm (4.29 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
DUNLOP/D221FA
Fabrikant/model:
MICHELIN/Pilot Road SAchterband:Type:
Tubeless
Maat:
190/50 ZR17M/C (73W)Fabrikant/model:
DUNLOP/D221G
Fabrikant/model:
MICHELIN/Pilot Road D
Belading:Maximale belasting:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Gewichtsverdeling:
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb)
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)Voorwiel:Type wiel:
GietwielVelgmaat:
17M/C x MT3.50
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT6.00Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
130.0 mm (5.12 in)Achterwielophanging:Type:
Achterbrug (link-ophanging)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
U2D1D3D0.book Page 2 Tuesday, July 15, 2008 9:28 AM

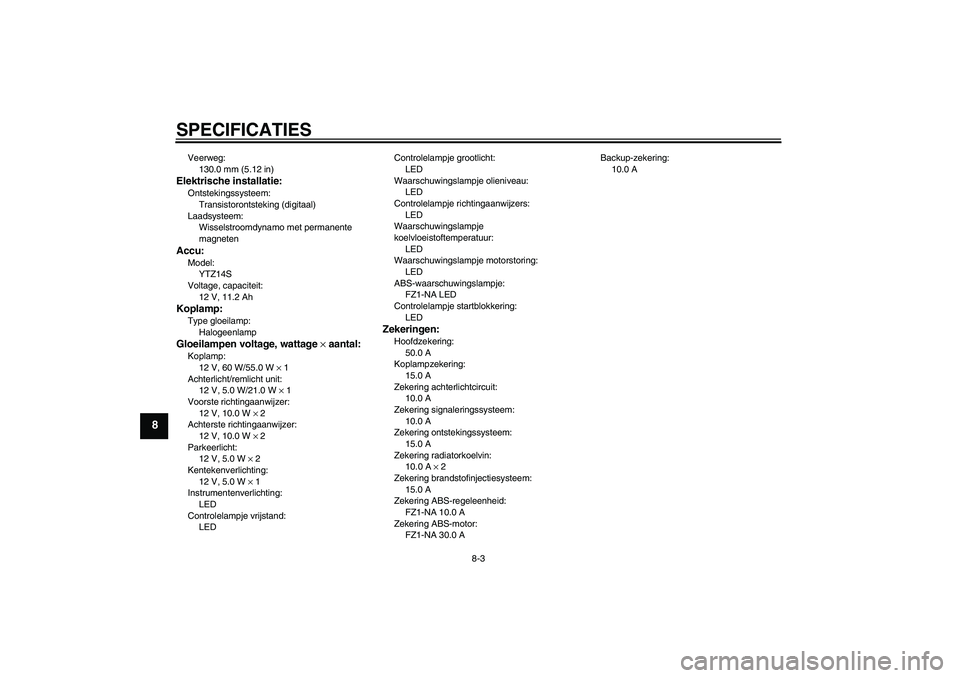

SPECIFICATIES
8-3
8
Veerweg:
130.0 mm (5.12 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
YTZ14S
Voltage, capaciteit:
12 V, 11.2 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LEDControlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
FZ1-NA LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
15.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin:
10.0 A × 2
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ABS-regeleenheid:
FZ1-NA 10.0 A
Zekering ABS-motor:
FZ1-NA 30.0 ABackup-zekering:
10.0 A
U2D1D3D0.book Page 3 Tuesday, July 15, 2008 9:28 AM

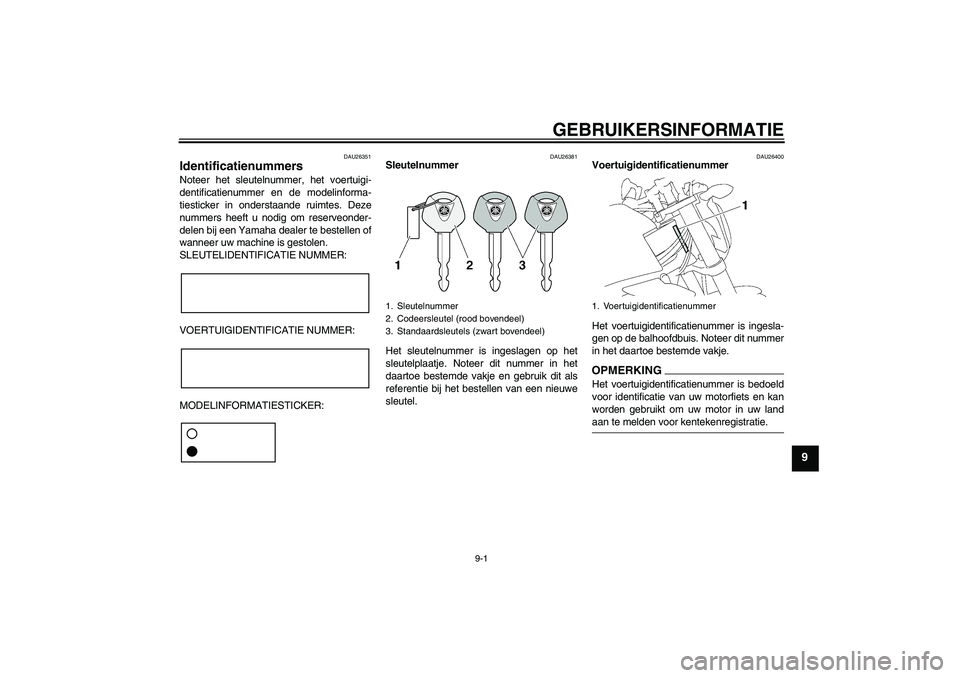

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U2D1D3D0.book Page 1 Tuesday, July 15, 2008 9:28 AM

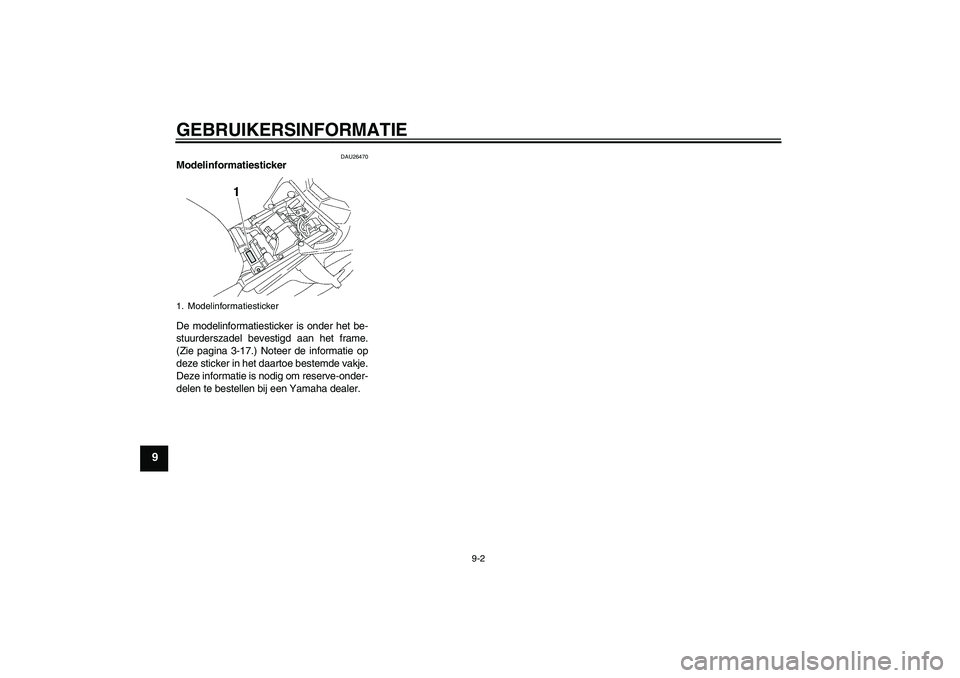

GEBRUIKERSINFORMATIE
9-2
9
DAU26470
Modelinformatiesticker
De modelinformatiesticker is onder het be-
stuurderszadel bevestigd aan het frame.
(Zie pagina 3-17.) Noteer de informatie op
deze sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.1. ModelinformatiestickerU2D1D3D0.book Page 2 Tuesday, July 15, 2008 9:28 AM

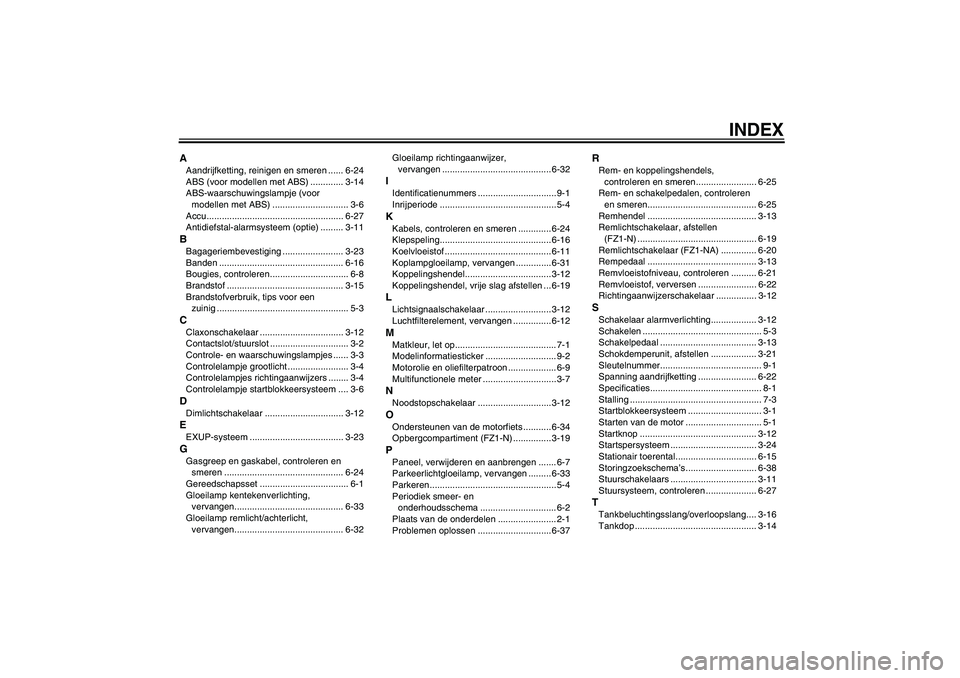

INDEX
AAandrijfketting, reinigen en smeren ...... 6-24
ABS (voor modellen met ABS) ............. 3-14
ABS-waarschuwingslampje (voor
modellen met ABS) .............................. 3-6
Accu...................................................... 6-27
Antidiefstal-alarmsysteem (optie) ......... 3-11BBagageriembevestiging ........................ 3-23
Banden ................................................. 6-16
Bougies, controleren............................... 6-8
Brandstof .............................................. 3-15
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-12
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkeersysteem .... 3-6DDimlichtschakelaar ............................... 3-12EEXUP-systeem ..................................... 3-23GGasgreep en gaskabel, controleren en
smeren ............................................... 6-24
Gereedschapsset ................................... 6-1
Gloeilamp kentekenverlichting,
vervangen........................................... 6-33
Gloeilamp remlicht/achterlicht,
vervangen........................................... 6-32Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-32
IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-4KKabels, controleren en smeren ............. 6-24
Klepspeling............................................ 6-16
Koelvloeistof .......................................... 6-11
Koplampgloeilamp, vervangen .............. 6-31
Koppelingshendel.................................. 3-12
Koppelingshendel, vrije slag afstellen ... 6-19LLichtsignaalschakelaar .......................... 3-12
Luchtfilterelement, vervangen ............... 6-12MMatkleur, let op........................................ 7-1
Modelinformatiesticker ............................ 9-2
Motorolie en oliefilterpatroon ................... 6-9
Multifunctionele meter ............................. 3-7NNoodstopschakelaar ............................. 3-12OOndersteunen van de motorfiets ........... 6-34
Opbergcompartiment (FZ1-N) ............... 3-19PPaneel, verwijderen en aanbrengen ....... 6-7
Parkeerlichtgloeilamp, vervangen ......... 6-33
Parkeren..................................................5-4
Periodiek smeer- en
onderhoudsschema .............................. 6-2
Plaats van de onderdelen ....................... 2-1
Problemen oplossen .............................6-37
RRem- en koppelingshendels,
controleren en smeren........................ 6-25
Rem- en schakelpedalen, controleren
en smeren........................................... 6-25
Remhendel ........................................... 3-13
Remlichtschakelaar, afstellen
(FZ1-N) ............................................... 6-19
Remlichtschakelaar (FZ1-NA) .............. 6-20
Rempedaal ........................................... 3-13
Remvloeistofniveau, controleren .......... 6-21
Remvloeistof, verversen ....................... 6-22
Richtingaanwijzerschakelaar ................ 3-12SSchakelaar alarmverlichting.................. 3-12
Schakelen ............................................... 5-3
Schakelpedaal ...................................... 3-13
Schokdemperunit, afstellen .................. 3-21
Sleutelnummer........................................ 9-1
Spanning aandrijfketting ....................... 6-22
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop .............................................. 3-12
Startspersysteem .................................. 3-24
Stationair toerental................................ 6-15
Storingzoekschema’s............................ 6-38
Stuurschakelaars .................................. 3-11
Stuursysteem, controleren .................... 6-27TTankbeluchtingsslang/overloopslang.... 3-16
Tankdop ................................................ 3-14
U2D1D3D0.book Page 1 Tuesday, July 15, 2008 9:28 AM

INDEXUUitlaatkatalysatoren .............................. 3-17VVeiligheidsinformatie ............................... 1-1
Verzorging............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren.......................................... 6-20
Voorvork, afstellen ................................ 3-19
Voorvork, controleren............................ 6-26
Vrije slag gaskabel, controleren ............ 6-15
Vrijstandcontrolelampje........................... 3-4WWaarschuwingslampje
koelvloeistoftemperatuur ...................... 3-4
Waarschuwingslampje motorstoring ....... 3-6
Waarschuwingslampje olieniveau ........... 3-4
Wiel (achter) (FZ1-N) ............................ 6-36
Wielen ................................................... 6-18
Wiellagers controleren .......................... 6-27
Wiel (voor) (FZ1-N) ............................... 6-35ZZadels ................................................... 3-17
Zekeringen, vervangen ......................... 6-29
Zijstandaard .......................................... 3-24
Zijstandaard, controleren en smeren .... 6-26
U2D1D3D0.book Page 2 Tuesday, July 15, 2008 9:28 AM
