2009 YAMAHA FZ1-N Instructieboekje (in Dutch)

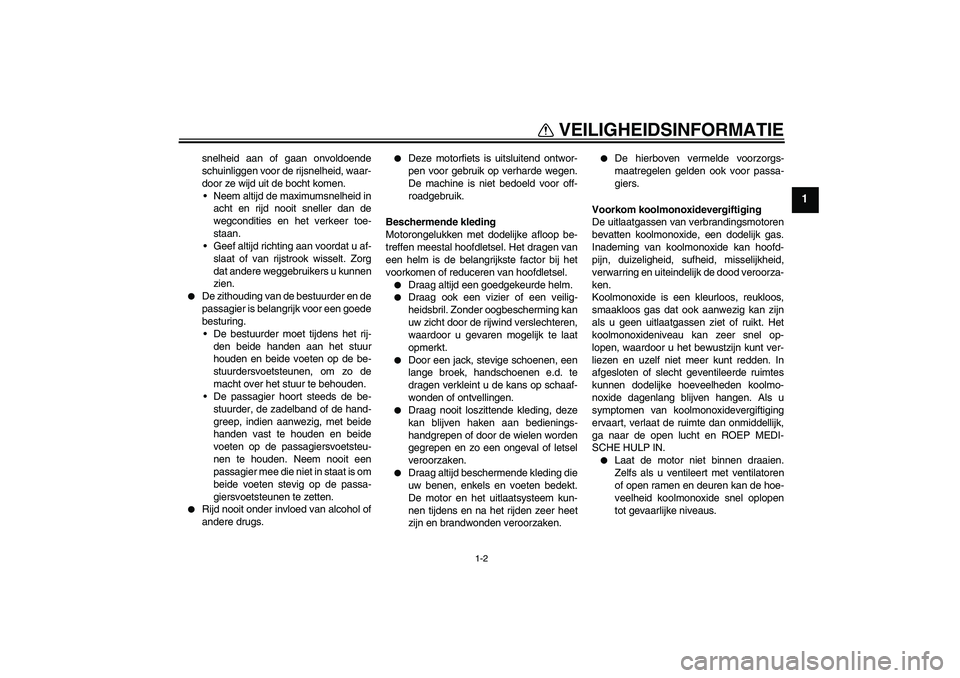

VEILIGHEIDSINFORMATIE
1-2
1
snelheid aan of gaan onvoldoende
schuinliggen voor de rijsnelheid, waar-
door ze wijd uit de bocht komen.
Neem altijd de maximumsnelheid in
acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
Geef altijd richting aan voordat u af-
slaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kunnen
zien.


De zithouding van de bestuurder en de
passagier is belangrijk voor een goede
besturing.
De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.
De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beide
handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden. Neem nooit een
passagier mee die niet in staat is om
beide voeten stevig op de passa-
giersvoetsteunen te zetten.


Rijd nooit onder invloed van alcohol of
andere drugs.


Deze motorfiets is uitsluitend ontwor-
pen voor gebruik op verharde wegen.
De machine is niet bedoeld voor off-
roadgebruik.
Beschermende kleding
Motorongelukken met dodelijke afloop be-
treffen meestal hoofdletsel. Het dragen van
een helm is de belangrijkste factor bij het
voorkomen of reduceren van hoofdletsel.


Draag altijd een goedgekeurde helm.


Draag ook een vizier of een veilig-
heidsbril. Zonder oogbescherming kan
uw zicht door de rijwind verslechteren,
waardoor u gevaren mogelijk te laat
opmerkt.


Door een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.


Draag nooit loszittende kleding, deze
kan blijven haken aan bedienings-
handgrepen of door de wielen worden
gegrepen en zo een ongeval of letsel
veroorzaken.


Draag altijd beschermende kleding die
uw benen, enkels en voeten bedekt.
De motor en het uitlaatsysteem kun-
nen tijdens en na het rijden zeer heet
zijn en brandwonden veroorzaken.


De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Voorkom koolmonoxidevergiftiging
De uitlaatgassen van verbrandingsmotoren
bevatten koolmonoxide, een dodelijk gas.
Inademing van koolmonoxide kan hoofd-
pijn, duizeligheid, sufheid, misselijkheid,
verwarring en uiteindelijk de dood veroorza-
ken.
Koolmonoxide is een kleurloos, reukloos,
smaakloos gas dat ook aanwezig kan zijn
als u geen uitlaatgassen ziet of ruikt. Het
koolmonoxideniveau kan zeer snel op-
lopen, waardoor u het bewustzijn kunt ver-
liezen en uzelf niet meer kunt redden. In
afgesloten of slecht geventileerde ruimtes
kunnen dodelijke hoeveelheden koolmo-
noxide dagenlang blijven hangen. Als u
symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmiddellijk,
ga naar de open lucht en ROEP MEDI-
SCHE HULP IN.


Laat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de hoe-
veelheid koolmonoxide snel oplopen
tot gevaarlijke niveaus.
U2D1D3D0.book Page 2 Tuesday, July 15, 2008 9:28 AM

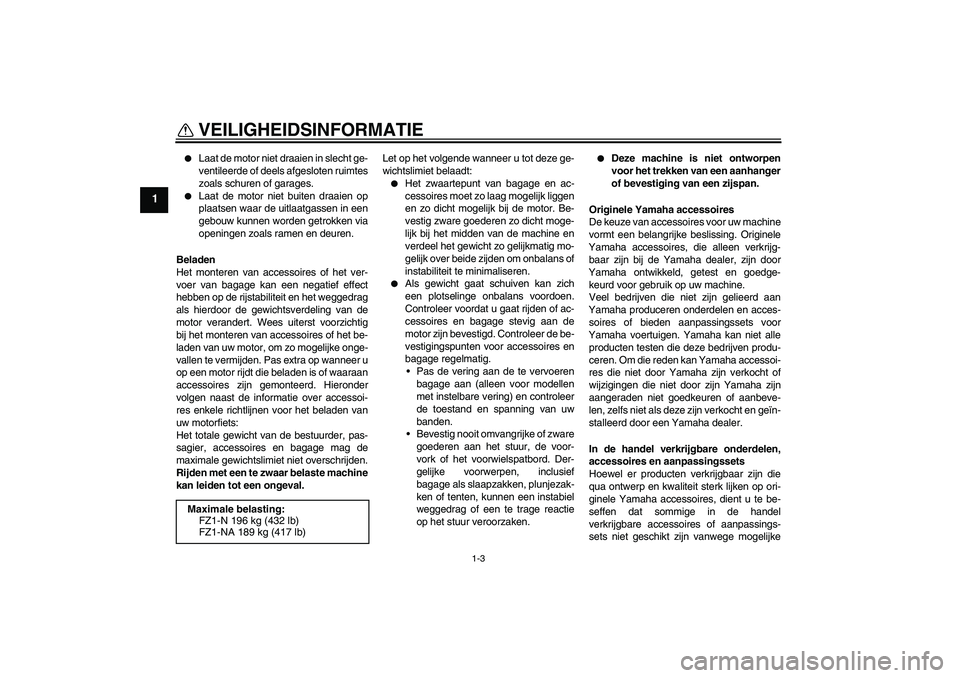

VEILIGHEIDSINFORMATIE
1-3
1


Laat de motor niet draaien in slecht ge-
ventileerde of deels afgesloten ruimtes
zoals schuren of garages.


Laat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in een
gebouw kunnen worden getrokken via
openingen zoals ramen en deuren.
Beladen
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het weggedrag
als hierdoor de gewichtsverdeling van de
motor verandert. Wees uiterst voorzichtig
bij het monteren van accessoires of het be-
laden van uw motor, om zo mogelijke onge-
vallen te vermijden. Pas extra op wanneer u
op een motor rijdt die beladen is of waaraan
accessoires zijn gemonteerd. Hieronder
volgen naast de informatie over accessoi-
res enkele richtlijnen voor het beladen van
uw motorfiets:
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrijden.
Rijden met een te zwaar belaste machine
kan leiden tot een ongeval.Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:


Het zwaartepunt van bagage en ac-
cessoires moet zo laag mogelijk liggen
en zo dicht mogelijk bij de motor. Be-
vestig zware goederen zo dicht moge-
lijk bij het midden van de machine en
verdeel het gewicht zo gelijkmatig mo-
gelijk over beide zijden om onbalans of
instabiliteit te minimaliseren.


Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
motor zijn bevestigd. Controleer de be-
vestigingspunten voor accessoires en
bagage regelmatig.
Pas de vering aan de te vervoeren
bagage aan (alleen voor modellen
met instelbare vering) en controleer
de toestand en spanning van uw
banden.
Bevestig nooit omvangrijke of zware
goederen aan het stuur, de voor-
vork of het voorwielspatbord. Der-
gelijke voorwerpen, inclusief
bagage als slaapzakken, plunjezak-
ken of tenten, kunnen een instabiel
weggedrag of een te trage reactie
op het stuur veroorzaken.


Deze machine is niet ontworpen
voor het trekken van een aanhanger
of bevestiging van een zijspan.
Originele Yamaha accessoires
De keuze van accessoires voor uw machine
vormt een belangrijke beslissing. Originele
Yamaha accessoires, die alleen verkrijg-
baar zijn bij de Yamaha dealer, zijn door
Yamaha ontwikkeld, getest en goedge-
keurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en acces-
soires of bieden aanpassingssets voor
Yamaha voertuigen. Yamaha kan niet alle
producten testen die deze bedrijven produ-
ceren. Om die reden kan Yamaha accessoi-
res die niet door Yamaha zijn verkocht of
wijzigingen die niet door zijn Yamaha zijn
aangeraden niet goedkeuren of aanbeve-
len, zelfs niet als deze zijn verkocht en geïn-
stalleerd door een Yamaha dealer.
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke Maximale belasting:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
U2D1D3D0.book Page 3 Tuesday, July 15, 2008 9:28 AM

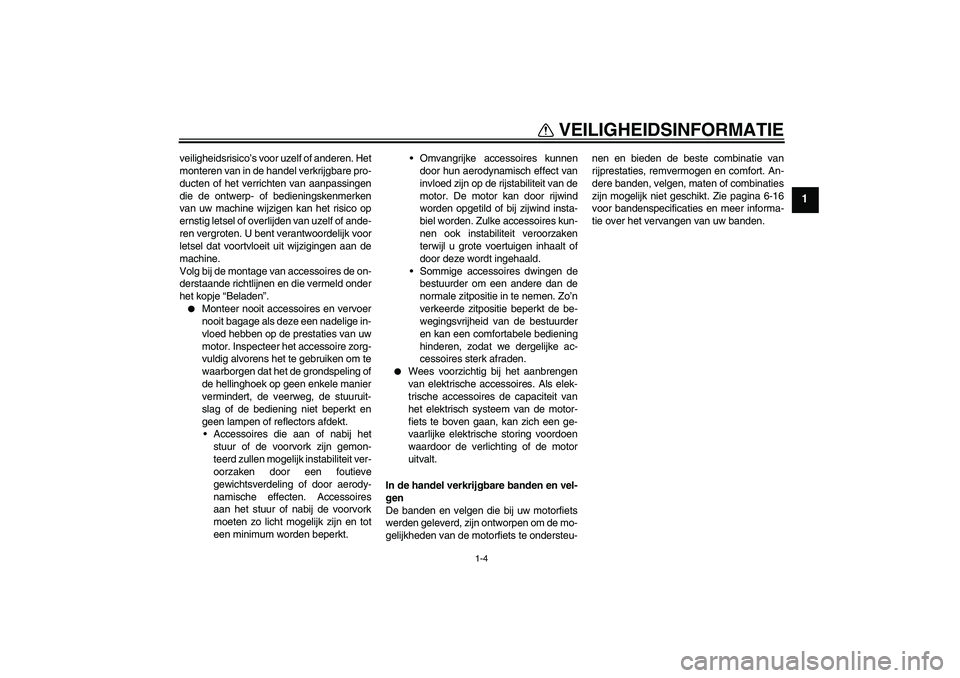

VEILIGHEIDSINFORMATIE
1-4
1
veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken
van uw machine wijzigen kan het risico op
ernstig letsel of overlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.

Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken om te
waarborgen dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening niet beperkt en
geen lampen of reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.


Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de mo-
gelijkheden van de motorfiets te ondersteu-nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-16
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
U2D1D3D0.book Page 4 Tuesday, July 15, 2008 9:28 AM

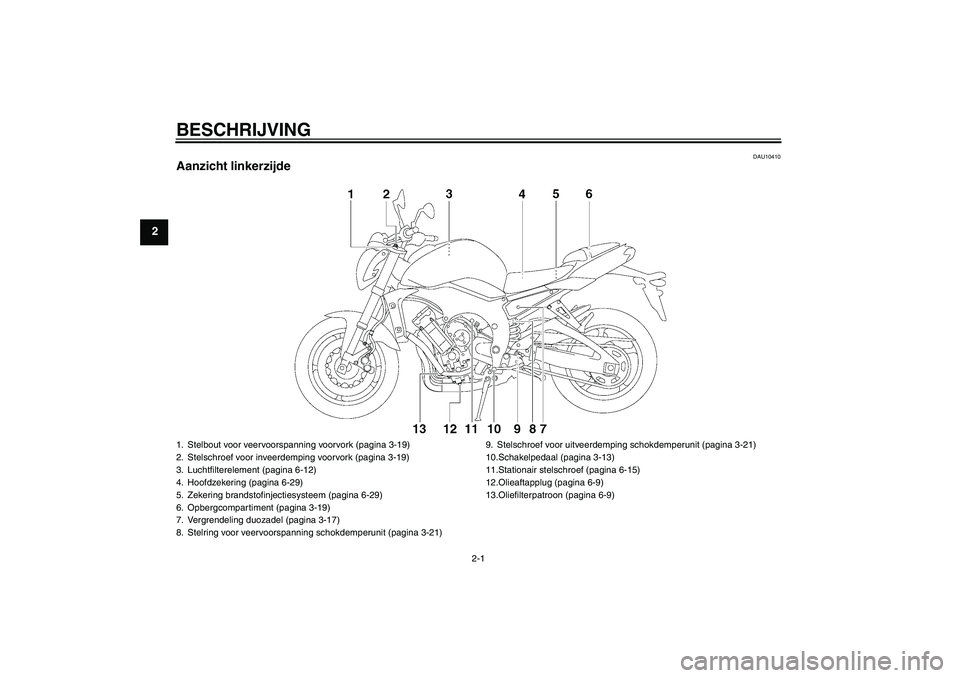

BESCHRIJVING
2-1
2
DAU10410
Aanzicht linkerzijde1. Stelbout voor veervoorspanning voorvork (pagina 3-19)
2. Stelschroef voor inveerdemping voorvork (pagina 3-19)
3. Luchtfilterelement (pagina 6-12)
4. Hoofdzekering (pagina 6-29)
5. Zekering brandstofinjectiesysteem (pagina 6-29)
6. Opbergcompartiment (pagina 3-19)
7. Vergrendeling duozadel (pagina 3-17)
8. Stelring voor veervoorspanning schokdemperunit (pagina 3-21)9. Stelschroef voor uitveerdemping schokdemperunit (pagina 3-21)
10.Schakelpedaal (pagina 3-13)
11.Stationair stelschroef (pagina 6-15)
12.Olieaftapplug (pagina 6-9)
13.Oliefilterpatroon (pagina 6-9)U2D1D3D0.book Page 1 Tuesday, July 15, 2008 9:28 AM

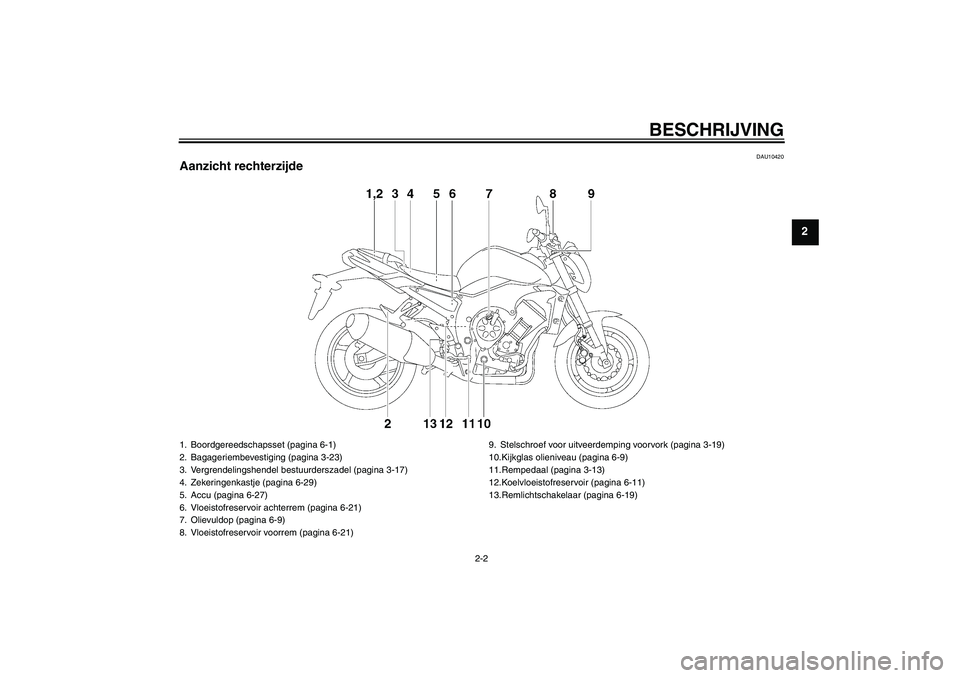

BESCHRIJVING
2-2
2
DAU10420
Aanzicht rechterzijde1. Boordgereedschapsset (pagina 6-1)
2. Bagageriembevestiging (pagina 3-23)
3. Vergrendelingshendel bestuurderszadel (pagina 3-17)
4. Zekeringenkastje (pagina 6-29)
5. Accu (pagina 6-27)
6. Vloeistofreservoir achterrem (pagina 6-21)
7. Olievuldop (pagina 6-9)
8. Vloeistofreservoir voorrem (pagina 6-21)9. Stelschroef voor uitveerdemping voorvork (pagina 3-19)
10.Kijkglas olieniveau (pagina 6-9)
11.Rempedaal (pagina 3-13)
12.Koelvloeistofreservoir (pagina 6-11)
13.Remlichtschakelaar (pagina 6-19)
U2D1D3D0.book Page 2 Tuesday, July 15, 2008 9:28 AM

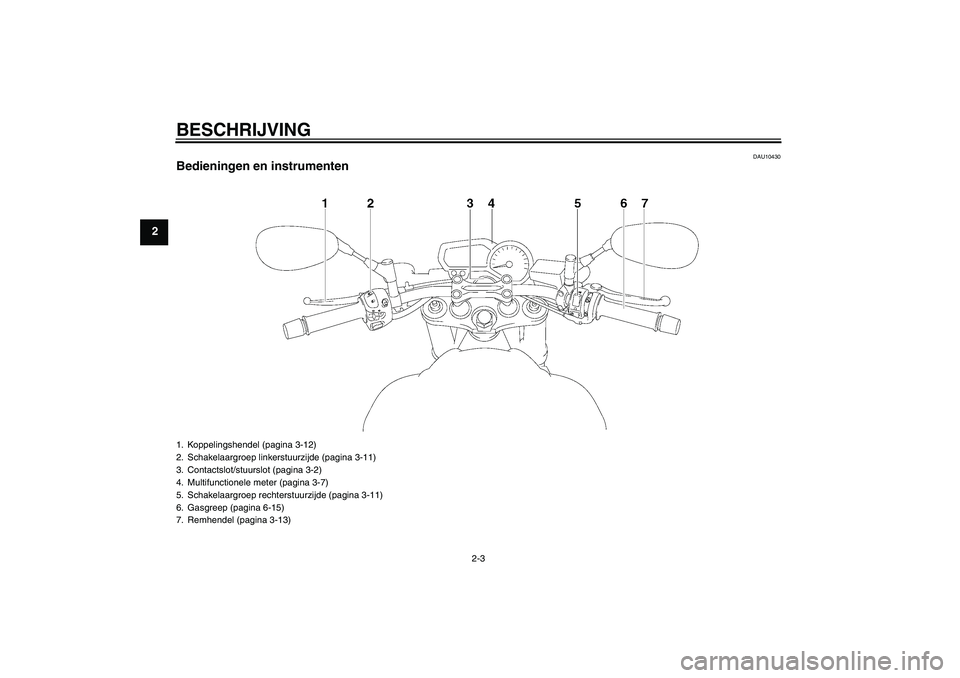

BESCHRIJVING
2-3
2
DAU10430
Bedieningen en instrumenten1. Koppelingshendel (pagina 3-12)
2. Schakelaargroep linkerstuurzijde (pagina 3-11)
3. Contactslot/stuurslot (pagina 3-2)
4. Multifunctionele meter (pagina 3-7)
5. Schakelaargroep rechterstuurzijde (pagina 3-11)
6. Gasgreep (pagina 6-15)
7. Remhendel (pagina 3-13)U2D1D3D0.book Page 3 Tuesday, July 15, 2008 9:28 AM

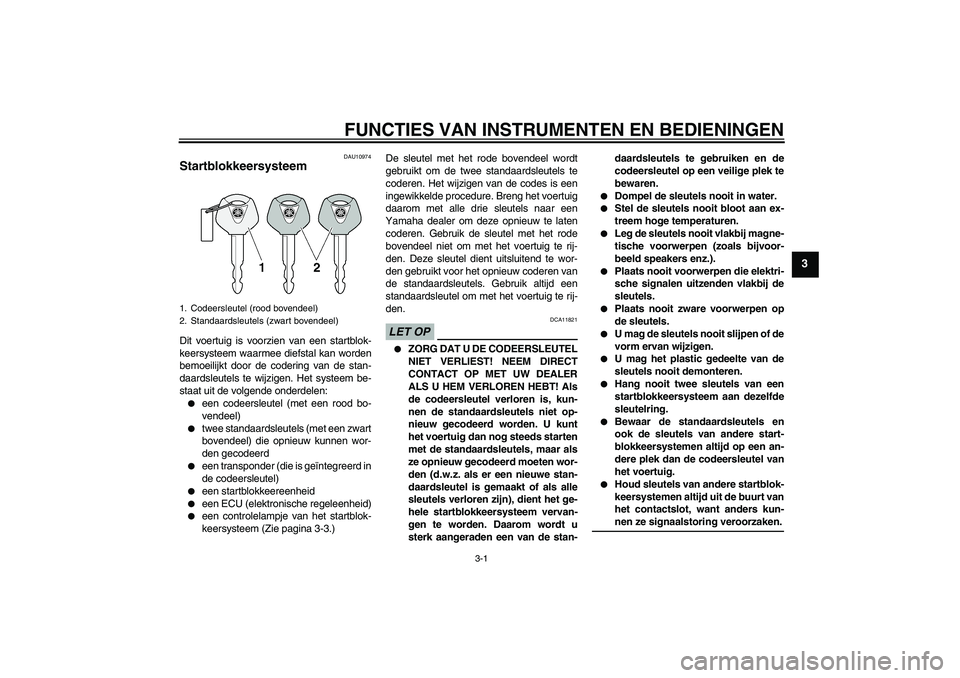

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10974
Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:

een codeersleutel (met een rood bo-
vendeel)


twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd


een transponder (die is geïntegreerd in
de codeersleutel)


een startblokkeereenheid


een ECU (elektronische regeleenheid)


een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11821


ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten wor-
den (d.w.z. als er een nieuwe stan-
daardsleutel is gemaakt of als alle
sleutels verloren zijn), dient het ge-
hele startblokkeersysteem vervan-
gen te worden. Daarom wordt u
sterk aangeraden een van de stan-daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.


Dompel de sleutels nooit in water.


Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.


Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).


Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.


Plaats nooit zware voorwerpen op
de sleutels.


U mag de sleutels nooit slijpen of de
vorm ervan wijzigen.


U mag het plastic gedeelte van de
sleutels nooit demonteren.


Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.


Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek dan de codeersleutel van
het voertuig.


Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-nen ze signaalstoring veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
U2D1D3D0.book Page 1 Tuesday, July 15, 2008 9:28 AM

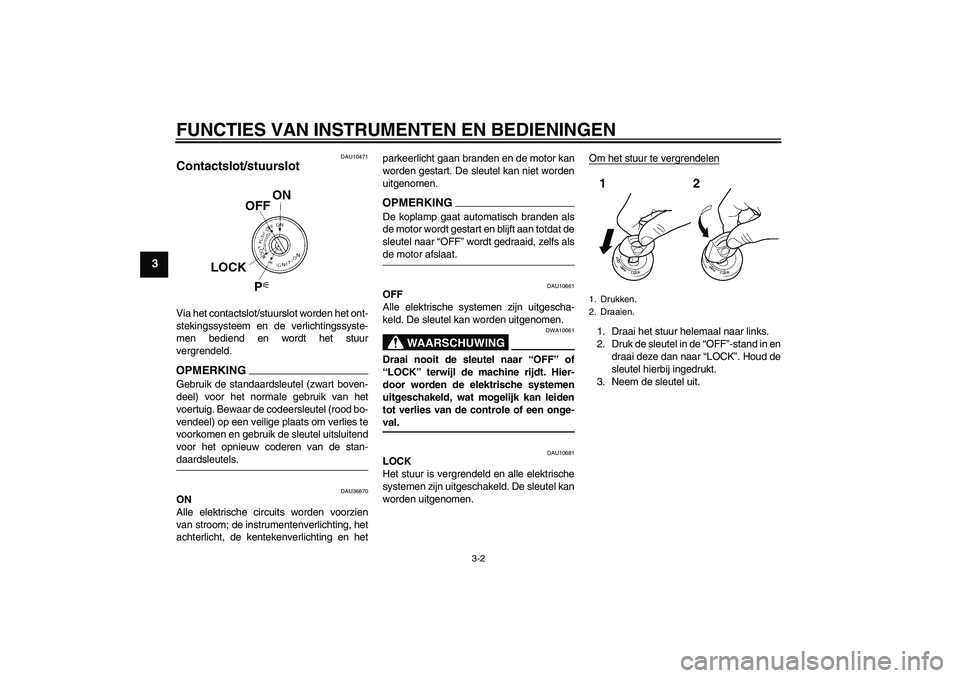

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU10471
Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld.OPMERKINGGebruik de standaardsleutel (zwart boven-
deel) voor het normale gebruik van het
voertuig. Bewaar de codeersleutel (rood bo-
vendeel) op een veilige plaats om verlies te
voorkomen en gebruik de sleutel uitsluitend
voor het opnieuw coderen van de stan-daardsleutels.
DAU36870
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en hetparkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKINGDe koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid, zelfs alsde motor afslaat.
DAU10661
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10061
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-val.
DAU10681
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”. Houd de
sleutel hierbij ingedrukt.
3. Neem de sleutel uit.1. Drukken.
2. Draaien.
U2D1D3D0.book Page 2 Tuesday, July 15, 2008 9:28 AM
