2009 YAMAHA FJR1300AS Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6

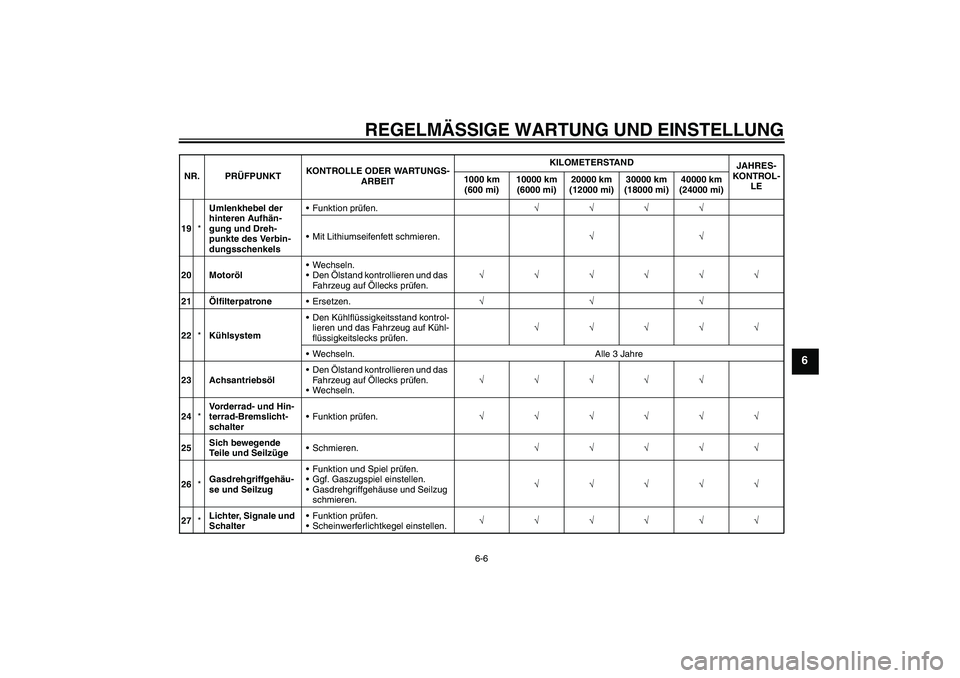

19*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
Mit Lithiumseifenfett schmieren.√√
20 MotorölWechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√√√√√
21ÖlfilterpatroneErsetzen.√√√
22*KühlsystemDen Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen .√√√√√
Wechseln. Alle 3 Jahre
23 AchsantriebsölDen Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.
Wechseln.√√√√√
24*Vorderrad- und Hin-
terrad-Bremslicht-
schalterFunktion prüfen.√√√√√√
25Sich bewegende
Teile und SeilzügeSchmieren.√√√√√
26*Gasdrehgriffgehäu-
se und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug
schmieren.√√√√√
27*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2D2G3G0.book Page 6 Thursday, September 25, 2008 9:55 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
GAU40550

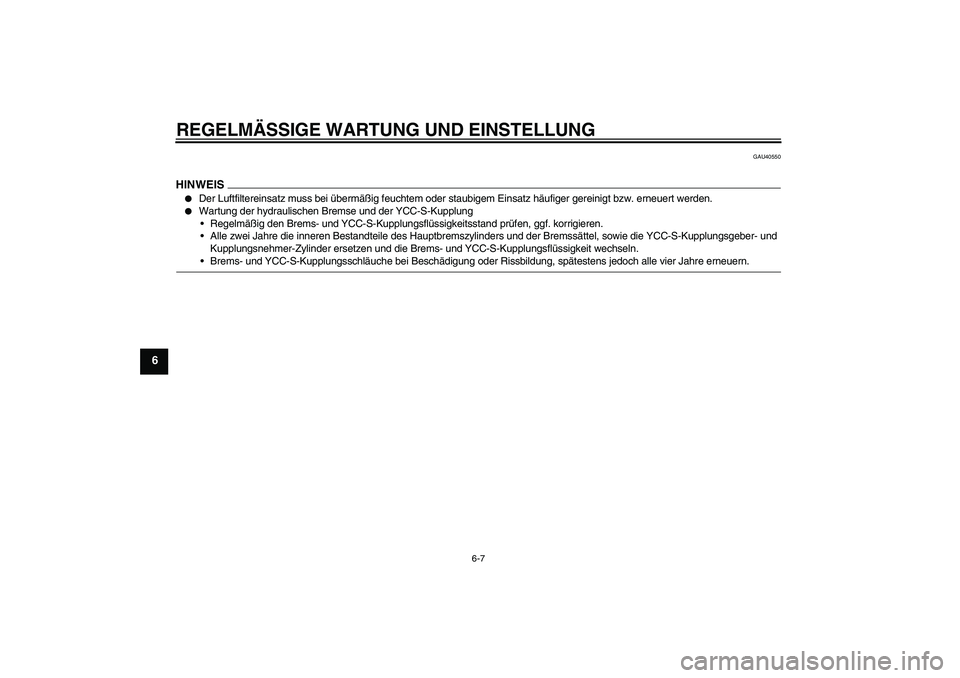

HINWEIS

Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.


Wartung der hydraulischen Bremse und der YCC-S-Kupplung
Regelmäßig den Brems- und YCC-S-Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bestandteile des Hauptbremszylinders und der Bremssättel, sowie die YCC-S-Kupplungsgeber- und
Kupplungsnehmer-Zylinder ersetzen und die Brems- und YCC-S-Kupplungsflüssigkeit wechseln.Brems- und YCC-S-Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U2D2G3G0.book Page 7 Thursday, September 25, 2008 9:55 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
GAU18771

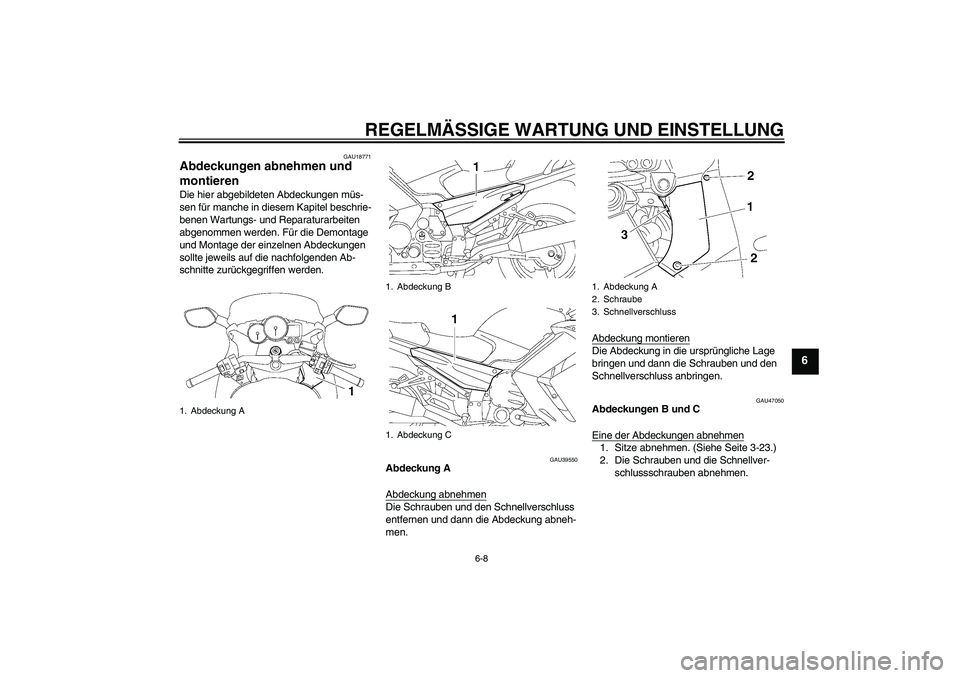

Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU39550
Abdeckung A
Abdeckung abnehmenDie Schrauben und den Schnellverschluss
entfernen und dann die Abdeckung abneh-
men.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann die Schrauben und den
Schnellverschluss anbringen.
GAU47050
Abdeckungen B und C
Eine der Abdeckungen abnehmen1. Sitze abnehmen. (Siehe Seite 3-23.)
2. Die Schrauben und die Schnellver-
schlussschrauben abnehmen.
1. Abdeckung A
1. Abdeckung B
1. Abdeckung C
1. Abdeckung A
2. Schraube
3. Schnellverschluss
U2D2G3G0.book Page 8 Thursday, September 25, 2008 9:55 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6

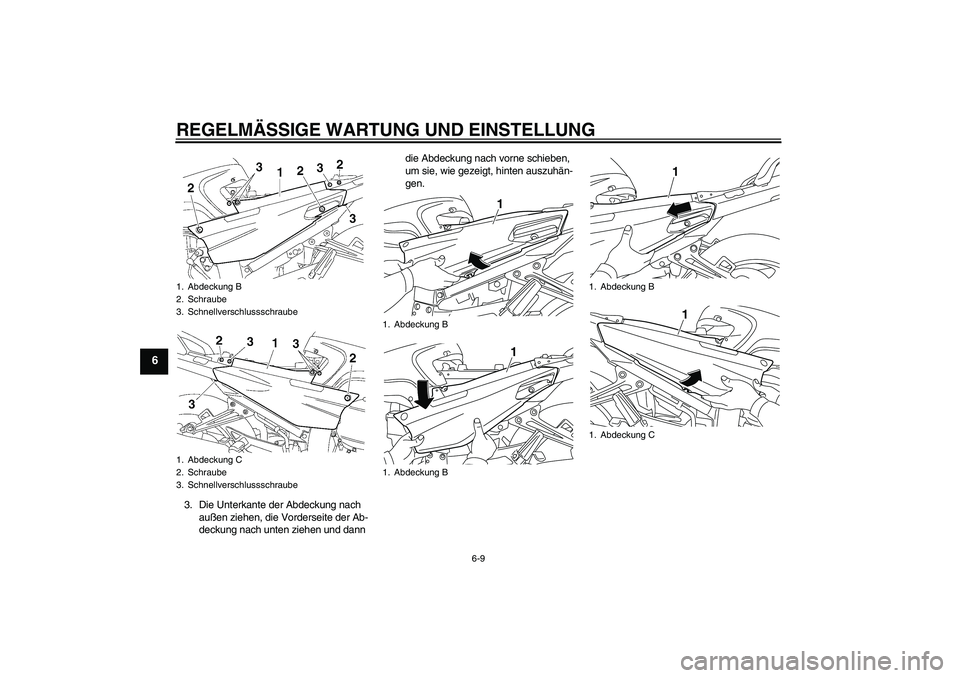

3. Die Unterkante der Abdeckung nach
außen ziehen, die Vorderseite der Ab-
deckung nach unten ziehen und dann die Abdeckung nach vorne schieben,
um sie, wie gezeigt, hinten auszuhän-
gen.1. Abdeckung B
2. Schraube
3. Schnellverschlussschraube
1. Abdeckung C
2. Schraube
3. Schnellverschlussschraube
1. Abdeckung B
1. Abdeckung B
1
1
1. Abdeckung B
1. Abdeckung C
11
U2D2G3G0.book Page 9 Thursday, September 25, 2008 9:55 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
6

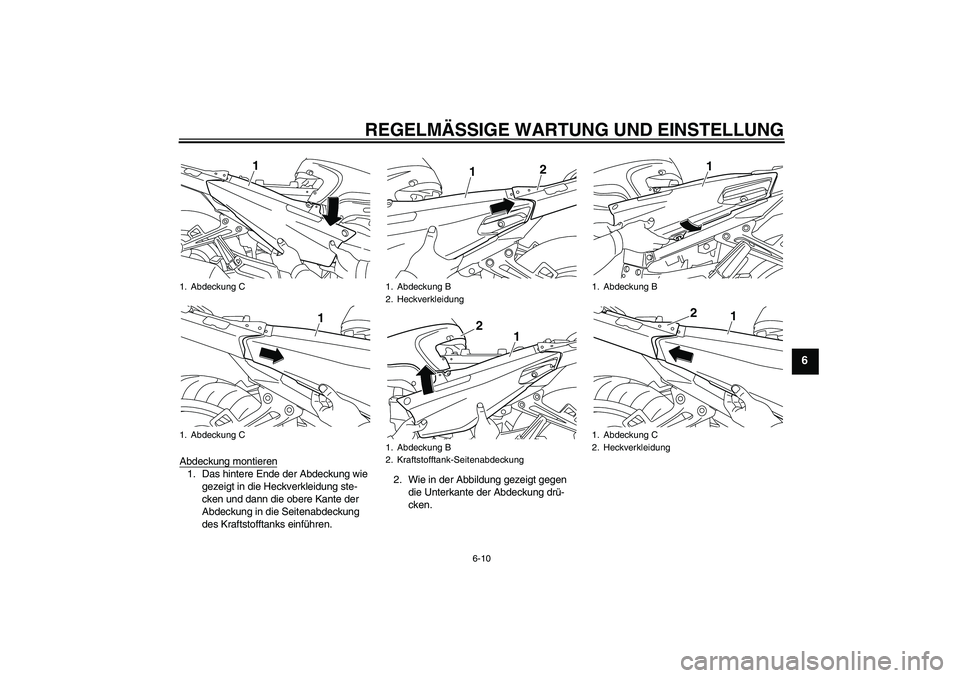

Abdeckung montieren1. Das hintere Ende der Abdeckung wie
gezeigt in die Heckverkleidung ste-
cken und dann die obere Kante der
Abdeckung in die Seitenabdeckung
des Kraftstofftanks einführen.2. Wie in der Abbildung gezeigt gegen
die Unterkante der Abdeckung drü-
cken.1. Abdeckung C
1. Abdeckung C
1
1
1. Abdeckung B
2. Heckverkleidung
1. Abdeckung B
2. Kraftstofftank-Seitenabdeckung
1
2
1
2
1. Abdeckung B
1. Abdeckung C
2. Heckverkleidung
1
1
2
U2D2G3G0.book Page 10 Thursday, September 25, 2008 9:55 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
6

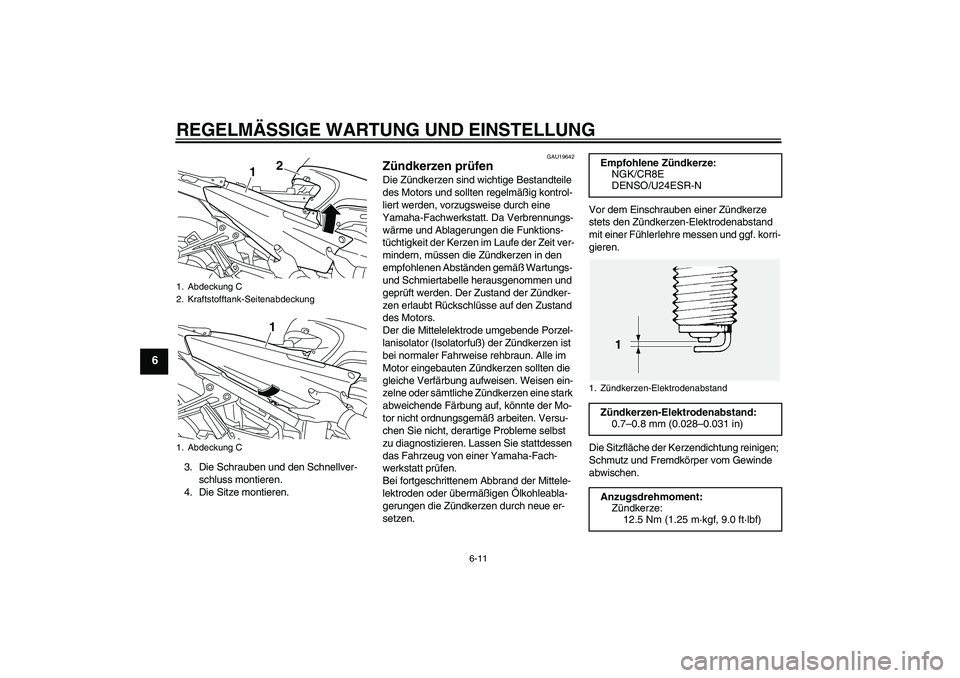

3. Die Schrauben und den Schnellver-
schluss montieren.
4. Die Sitze montieren.
GAU19642
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
1. Abdeckung C
2. Kraftstofftank-Seitenabdeckung
1. Abdeckung C
1
21
Empfohlene Zündkerze:
NGK/CR8E
DENSO/U24ESR-N1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U2D2G3G0.book Page 11 Thursday, September 25, 2008 9:55 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
6

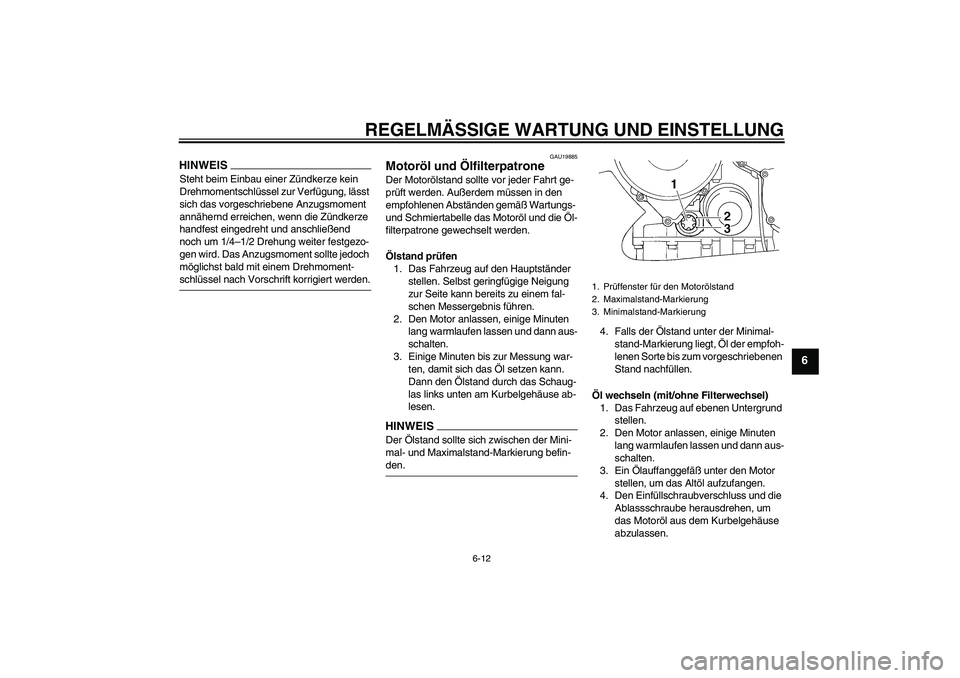

HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
GAU19885
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen. Selbst geringfügige Neigung
zur Seite kann bereits zu einem fal-
schen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schaug-
las links unten am Kurbelgehäuse ab-
lesen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
4. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Kurbelgehäuse
abzulassen.
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
U2D2G3G0.book Page 12 Thursday, September 25, 2008 9:55 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
6

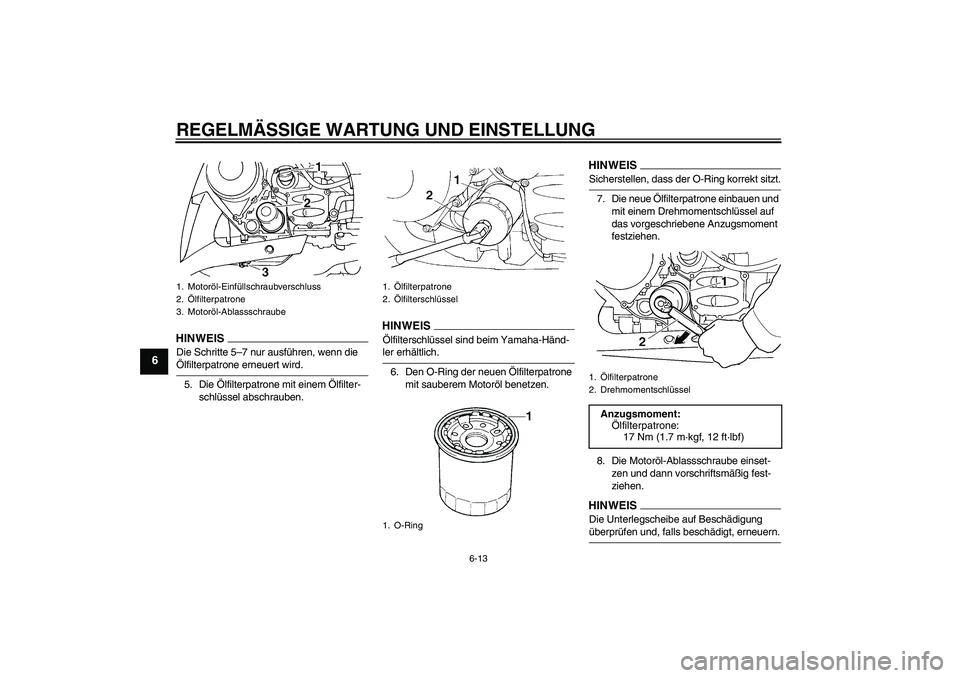

HINWEISDie Schritte 5–7 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
5. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
HINWEISÖlfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
6. Den O-Ring der neuen Ölfilterpatrone
mit sauberem Motoröl benetzen.
HINWEISSicherstellen, dass der O-Ring korrekt sitzt.
7. Die neue Ölfilterpatrone einbauen und
mit einem Drehmomentschlüssel auf
das vorgeschriebene Anzugsmoment
festziehen.
8. Die Motoröl-Ablassschraube einset-
zen und dann vorschriftsmäßig fest-
ziehen.HINWEISDie Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.
1. Motoröl-Einfüllschraubverschluss
2.Ölfilterpatrone
3. Motoröl-Ablassschraube
1.Ölfilterpatrone
2.Ölfilterschlüssel
1. O-Ring
1.Ölfilterpatrone
2. DrehmomentschlüsselAnzugsmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
U2D2G3G0.book Page 13 Thursday, September 25, 2008 9:55 AM
