2009 YAMAHA FJR1300A Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
7*Freno posterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
8*Tubi flessibili del
frenoControllare se vi sono fessurazio-
ni o danneggiamenti.√√√√√
Sostituire. Ogni 4 anni
9*RuoteControllare il disassamento e
danneggiamenti.√√√√
10*PneumaticiControllare la profondità del batti-
strada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√√
11*Cuscinetti delle ruo-
teControllare che il cuscinetto non
sia allentato o danneggiato.√√√√
12*ForcelloneControllare il funzionamento ed
un gioco eccessivo.√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 50000 km (30000 mi)
13*Cuscinetti dello
sterzoControllare il gioco dei cuscinetti e
la durezza della sterzo.√√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 20000 km (12000 mi)
14*Fissaggi della parte
ciclisticaAccertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U3P6H3H0.book Page 3 Friday, August 22, 2008 9:19 AM

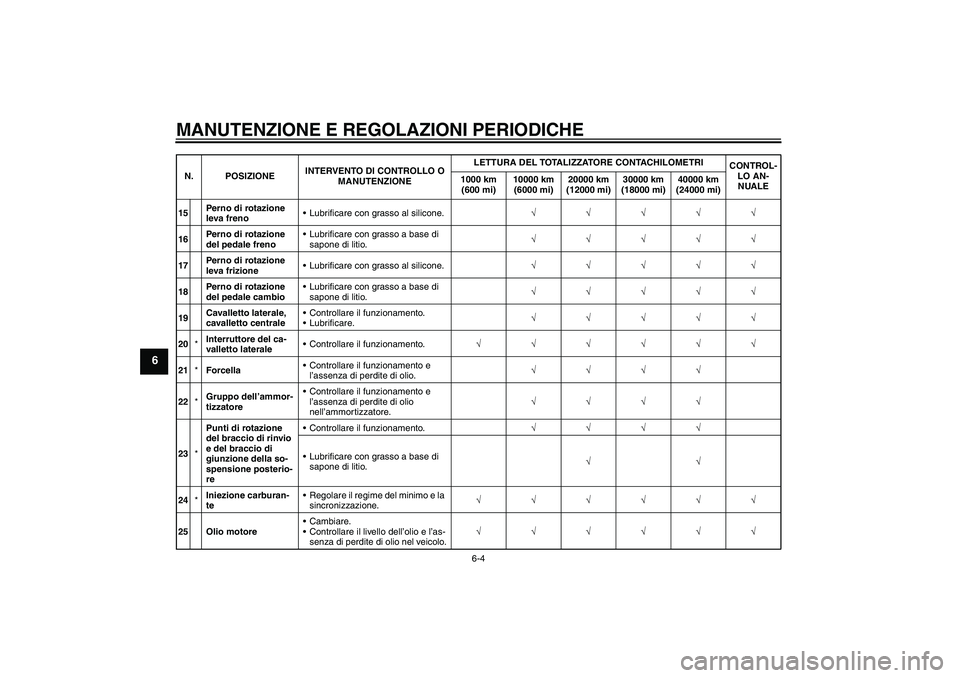

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
15Perno di rotazione
leva frenoLubrificare con grasso al silicone.√√√√√
16Perno di rotazione
del pedale frenoLubrificare con grasso a base di
sapone di litio.√√√√√
17Perno di rotazione
leva frizioneLubrificare con grasso al silicone.√√√√√
18Perno di rotazione
del pedale cambioLubrificare con grasso a base di
sapone di litio.√√√√√
19Cavalletto laterale,
cavalletto centraleControllare il funzionamento.
Lubrificare.√√√√√
20*Interruttore del ca-
valletto lateraleControllare il funzionamento.√√√√√√
21*ForcellaControllare il funzionamento e
l’assenza di perdite di olio.√√√√
22*Gruppo dell’ammor-
tizzatoreControllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore.√√√√
23*Punti di rotazione
del braccio di rinvio
e del braccio di
giunzione della so-
spensione posterio-
reControllare il funzionamento.√√√√
Lubrificare con grasso a base di
sapone di litio.√√
24*Iniezione carburan-
teRegolare il regime del minimo e la
sincronizzazione.√√√√√√
25 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U3P6H3H0.book Page 4 Friday, August 22, 2008 9:19 AM

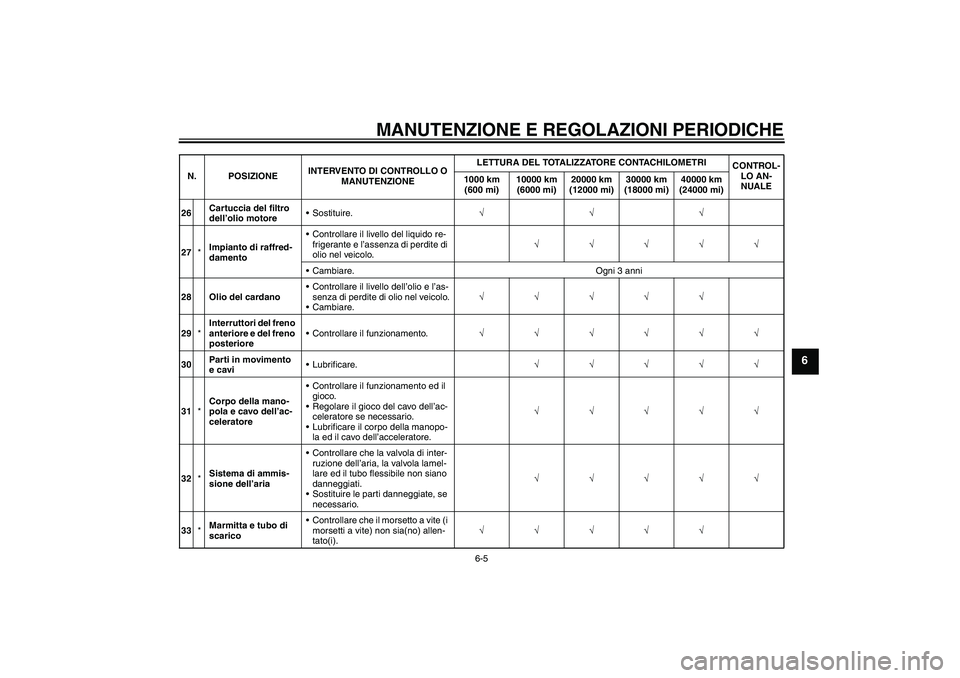

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
26Cartuccia del filtro
dell’olio motoreSostituire.√√√
27*Impianto di raffred-
damentoControllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo.√√√√√
Cambiare. Ogni 3 anni
28 Olio del cardanoControllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.
Cambiare.√√√√√
29*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√
30Parti in movimento
e caviLubrificare.√√√√√
31*Corpo della mano-
pola e cavo dell’ac-
celeratoreControllare il funzionamento ed il
gioco.
Regolare il gioco del cavo dell’ac-
celeratore se necessario.
Lubrificare il corpo della manopo-
la ed il cavo dell’acceleratore.√√√√√
32*Sistema di ammis-
sione dell’ariaControllare che la valvola di inter-
ruzione dell’aria, la valvola lamel-
lare ed il tubo flessibile non siano
danneggiati.
Sostituire le parti danneggiate, se
necessario.√√√√√
33*Marmitta e tubo di
scaricoControllare che il morsetto a vite (i
morsetti a vite) non sia(no) allen-
tato(i).√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U3P6H3H0.book Page 5 Friday, August 22, 2008 9:19 AM

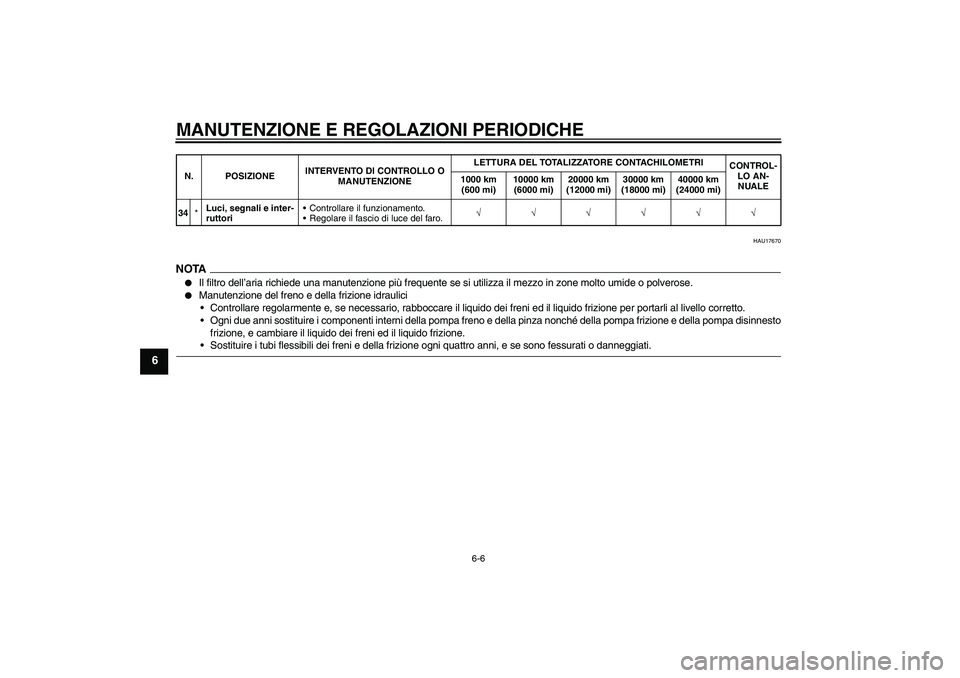

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
HAU17670
NOTA

Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo in zone molto umide o polverose.


Manutenzione del freno e della frizione idraulici
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni ed il liquido frizione per portarli al livello corretto.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza nonché della pompa frizione e della pompa disinnesto
frizione, e cambiare il liquido dei freni ed il liquido frizione.Sostituire i tubi flessibili dei freni e della frizione ogni quattro anni, e se sono fessurati o danneggiati.
34*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U3P6H3H0.book Page 6 Friday, August 22, 2008 9:19 AM

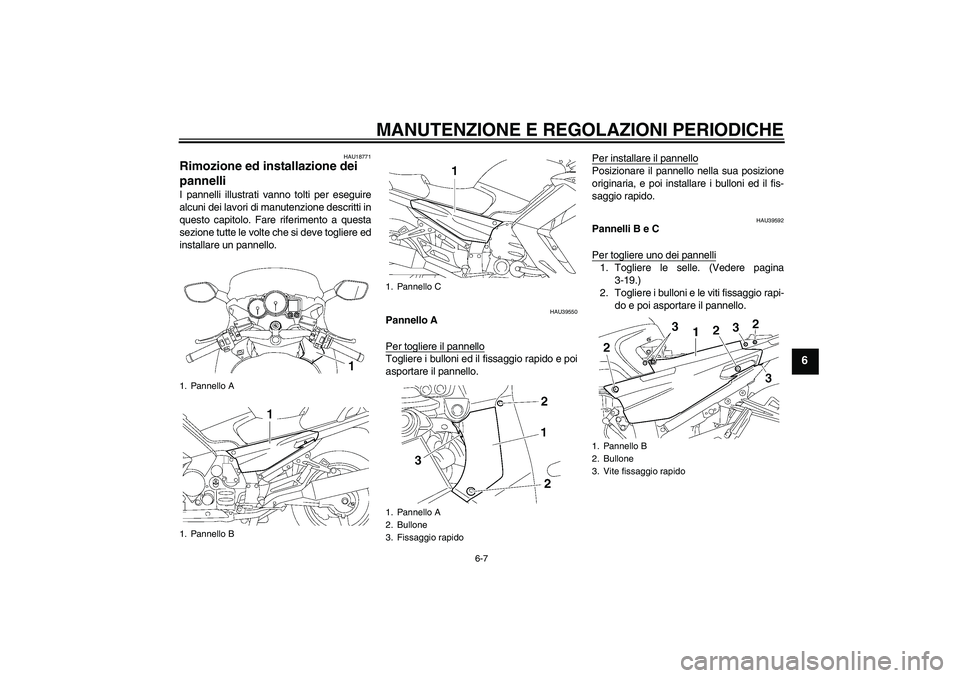

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU18771
Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU39550
Pannello A
Per togliere il pannelloTogliere i bulloni ed il fissaggio rapido e poi
asportare il pannello.Per installare il pannello
Posizionare il pannello nella sua posizione
originaria, e poi installare i bulloni ed il fis-
saggio rapido.
HAU39592
Pannelli B e C
Per togliere uno dei pannelli1. Togliere le selle. (Vedere pagina
3-19.)
2. Togliere i bulloni e le viti fissaggio rapi-
do e poi asportare il pannello.
1. Pannello A
1. Pannello B
1. Pannello C
1. Pannello A
2. Bullone
3. Fissaggio rapido
1. Pannello B
2. Bullone
3. Vite fissaggio rapido
U3P6H3H0.book Page 7 Friday, August 22, 2008 9:19 AM

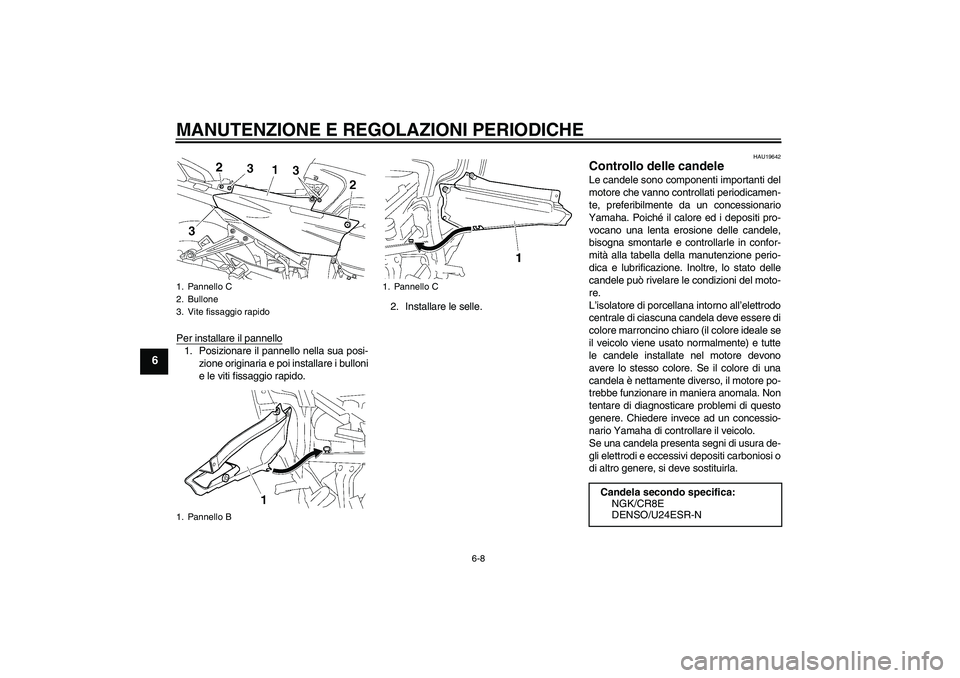

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria e poi installare i bulloni
e le viti fissaggio rapido.2. Installare le selle.
HAU19642
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
1. Pannello C
2. Bullone
3. Vite fissaggio rapido
1. Pannello B
1. Pannello C
Candela secondo specifica:
NGK/CR8E
DENSO/U24ESR-N
U3P6H3H0.book Page 8 Friday, August 22, 2008 9:19 AM

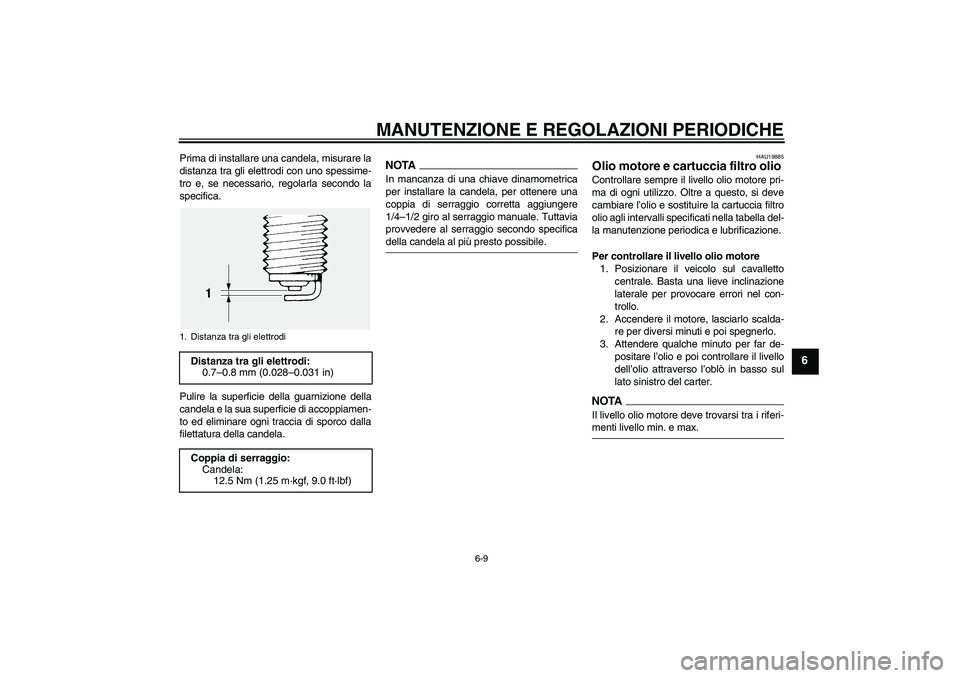

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.
HAU19885
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per far de-
positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato sinistro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-menti livello min. e max.
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3P6H3H0.book Page 9 Friday, August 22, 2008 9:19 AM

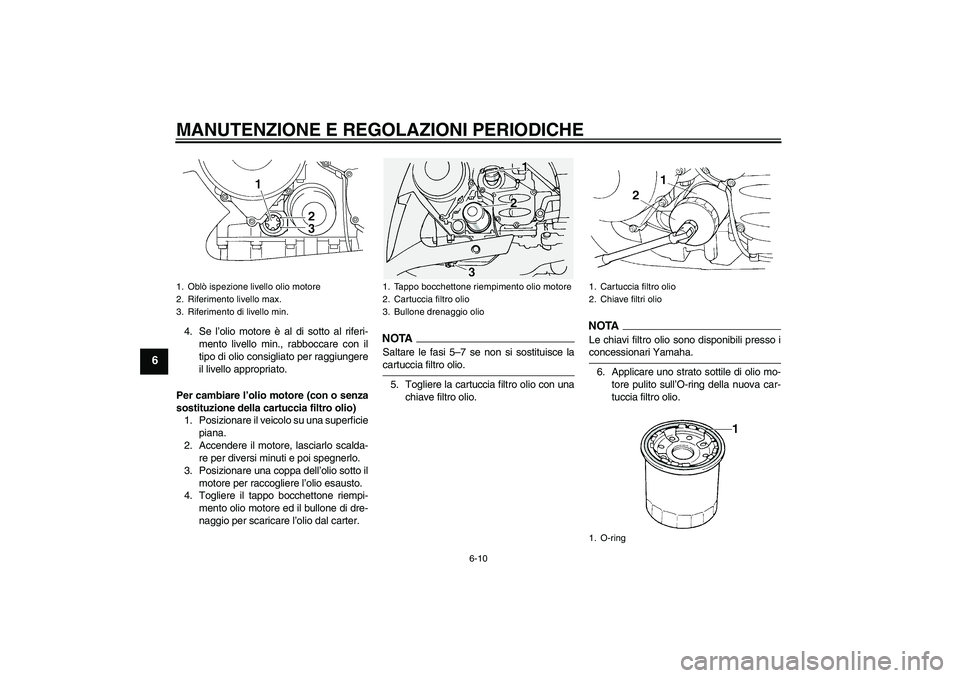

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
4. Se l’olio motore è al di sotto al riferi-
mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal carter.
NOTASaltare le fasi 5–7 se non si sostituisce lacartuccia filtro olio.
5. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso iconcessionari Yamaha.
6. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo bocchettone riempimento olio motore
2. Cartuccia filtro olio
3. Bullone drenaggio olio
1. Cartuccia filtro olio
2. Chiave filtri olio
1. O-ring
