2009 YAMAHA FJR1300A Manuale duso (in Italian)

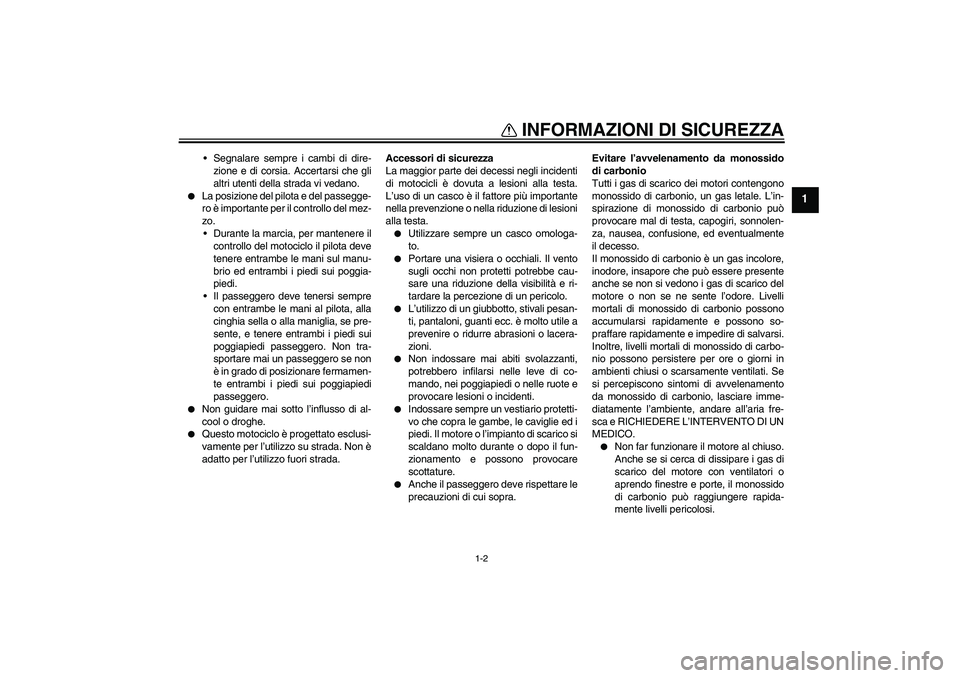

INFORMAZIONI DI SICUREZZA
1-2
1
 Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.


La posizione del pilota e del passegge-
ro è importante per il controllo del mez-
zo.
 Durante la marcia, per mantenere il
controllo del motociclo il pilota deve
tenere entrambe le mani sul manu-
brio ed entrambi i piedi sui poggia-
piedi.
 Il passeggero deve tenersi sempre
con entrambe le mani al pilota, alla
cinghia sella o alla maniglia, se pre-
sente, e tenere entrambi i piedi sui
poggiapiedi passeggero. Non tra-
sportare mai un passeggero se non
è in grado di posizionare fermamen-
te entrambi i piedi sui poggiapiedi
passeggero.


Non guidare mai sotto l’influsso di al-
cool o droghe.


Questo motociclo è progettato esclusi-
vamente per l’utilizzo su strada. Non è
adatto per l’utilizzo fuori strada.Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di motocicli è dovuta a lesioni alla testa.
L’uso di un casco è il fattore più importante
nella prevenzione o nella riduzione di lesioni
alla testa.


Utilizzare sempre un casco omologa-
to.


Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.


L’utilizzo di un giubbotto, stivali pesan-
ti, pantaloni, guanti ecc. è molto utile a
prevenire o ridurre abrasioni o lacera-
zioni.


Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando, nei poggiapiedi o nelle ruote e
provocare lesioni o incidenti.


Indossare sempre un vestiario protetti-
vo che copra le gambe, le caviglie ed i
piedi. Il motore o l’impianto di scarico si
scaldano molto durante o dopo il fun-
zionamento e possono provocare
scottature.


Anche il passeggero deve rispettare le
precauzioni di cui sopra.Evitare l’avvelenamento da monossido
di carbonio
Tutti i gas di scarico dei motori contengono
monossido di carbonio, un gas letale. L’in-
spirazione di monossido di carbonio può
provocare mal di testa, capogiri, sonnolen-
za, nausea, confusione, ed eventualmente
il decesso.
Il monossido di carbonio è un gas incolore,
inodore, insapore che può essere presente
anche se non si vedono i gas di scarico del
motore o non se ne sente l’odore. Livelli
mortali di monossido di carbonio possono
accumularsi rapidamente e possono so-
praffare rapidamente e impedire di salvarsi.
Inoltre, livelli mortali di monossido di carbo-
nio possono persistere per ore o giorni in
ambienti chiusi o scarsamente ventilati. Se
si percepiscono sintomi di avvelenamento
da monossido di carbonio, lasciare imme-
diatamente l’ambiente, andare all’aria fre-
sca e RICHIEDERE L’INTERVENTO DI UN
MEDICO.


Non far funzionare il motore al chiuso.
Anche se si cerca di dissipare i gas di
scarico del motore con ventilatori o
aprendo finestre e porte, il monossido
di carbonio può raggiungere rapida-
mente livelli pericolosi.
U3P6H3H0.book Page 2 Friday, August 22, 2008 9:19 AM

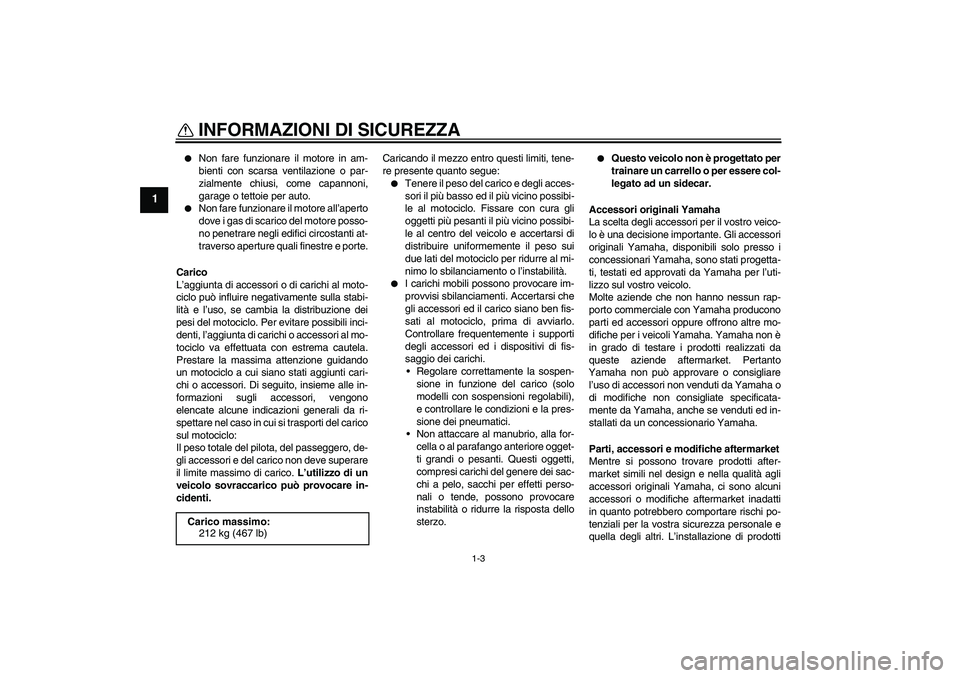

INFORMAZIONI DI SICUREZZA
1-3
1


Non fare funzionare il motore in am-
bienti con scarsa ventilazione o par-
zialmente chiusi, come capannoni,
garage o tettoie per auto.


Non fare funzionare il motore all’aperto
dove i gas di scarico del motore posso-
no penetrare negli edifici circostanti at-
traverso aperture quali finestre e porte.
Carico
L’aggiunta di accessori o di carichi al moto-
ciclo può influire negativamente sulla stabi-
lità e l’uso, se cambia la distribuzione dei
pesi del motociclo. Per evitare possibili inci-
denti, l’aggiunta di carichi o accessori al mo-
tociclo va effettuata con estrema cautela.
Prestare la massima attenzione guidando
un motociclo a cui siano stati aggiunti cari-
chi o accessori. Di seguito, insieme alle in-
formazioni sugli accessori, vengono
elencate alcune indicazioni generali da ri-
spettare nel caso in cui si trasporti del carico
sul motociclo:
Il peso totale del pilota, del passeggero, de-
gli accessori e del carico non deve superare
il limite massimo di carico. L’utilizzo di un
veicolo sovraccarico può provocare in-
cidenti.Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:


Tenere il peso del carico e degli acces-
sori il più basso ed il più vicino possibi-
le al motociclo. Fissare con cura gli
oggetti più pesanti il più vicino possibi-
le al centro del veicolo e accertarsi di
distribuire uniformemente il peso sui
due lati del motociclo per ridurre al mi-
nimo lo sbilanciamento o l’instabilità.


I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati al motociclo, prima di avviarlo.
Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.
 Regolare correttamente la sospen-
sione in funzione del carico (solo
modelli con sospensioni regolabili),
e controllare le condizioni e la pres-
sione dei pneumatici.
 Non attaccare al manubrio, alla for-
cella o al parafango anteriore ogget-
ti grandi o pesanti. Questi oggetti,
compresi carichi del genere dei sac-
chi a pelo, sacchi per effetti perso-
nali o tende, possono provocare
instabilità o ridurre la risposta dello
sterzo.


Questo veicolo non è progettato per
trainare un carrello o per essere col-
legato ad un sidecar.
Accessori originali Yamaha
La scelta degli accessori per il vostro veico-
lo è una decisione importante. Gli accessori
originali Yamaha, disponibili solo presso i
concessionari Yamaha, sono stati progetta-
ti, testati ed approvati da Yamaha per l’uti-
lizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha producono
parti ed accessori oppure offrono altre mo-
difiche per i veicoli Yamaha. Yamaha non è
in grado di testare i prodotti realizzati da
queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare
l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e modifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti Carico massimo:
212 kg (467 lb)
U3P6H3H0.book Page 3 Friday, August 22, 2008 9:19 AM

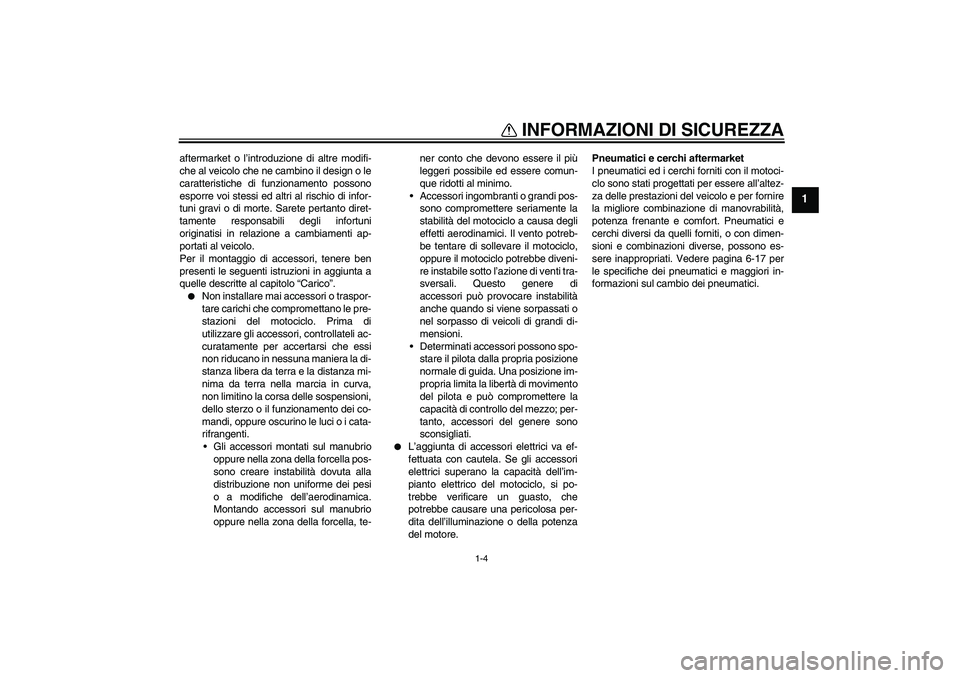

INFORMAZIONI DI SICUREZZA
1-4
1
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.

Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
 Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
 Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
 Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-17 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
U3P6H3H0.book Page 4 Friday, August 22, 2008 9:19 AM

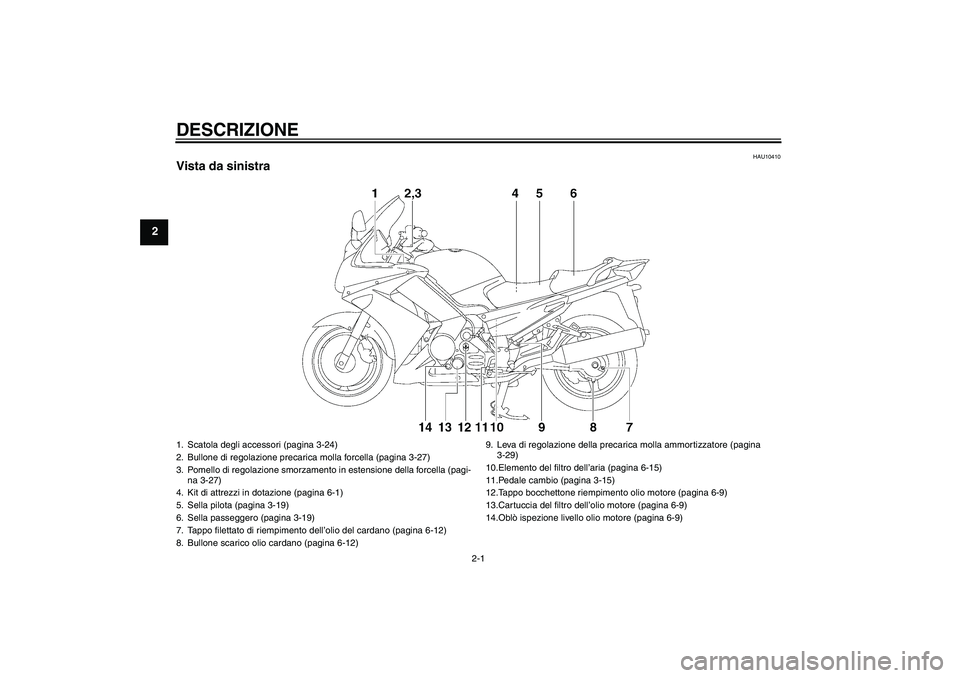

DESCRIZIONE
2-1
2
HAU10410
Vista da sinistra1. Scatola degli accessori (pagina 3-24)
2. Bullone di regolazione precarica molla forcella (pagina 3-27)
3. Pomello di regolazione smorzamento in estensione della forcella (pagi-
na 3-27)
4. Kit di attrezzi in dotazione (pagina 6-1)
5. Sella pilota (pagina 3-19)
6. Sella passeggero (pagina 3-19)
7. Tappo filettato di riempimento dell’olio del cardano (pagina 6-12)
8. Bullone scarico olio cardano (pagina 6-12)9. Leva di regolazione della precarica molla ammortizzatore (pagina
3-29)
10.Elemento del filtro dell’aria (pagina 6-15)
11.Pedale cambio (pagina 3-15)
12.Tappo bocchettone riempimento olio motore (pagina 6-9)
13.Cartuccia del filtro dell’olio motore (pagina 6-9)
14.Oblò ispezione livello olio motore (pagina 6-9)U3P6H3H0.book Page 1 Friday, August 22, 2008 9:19 AM

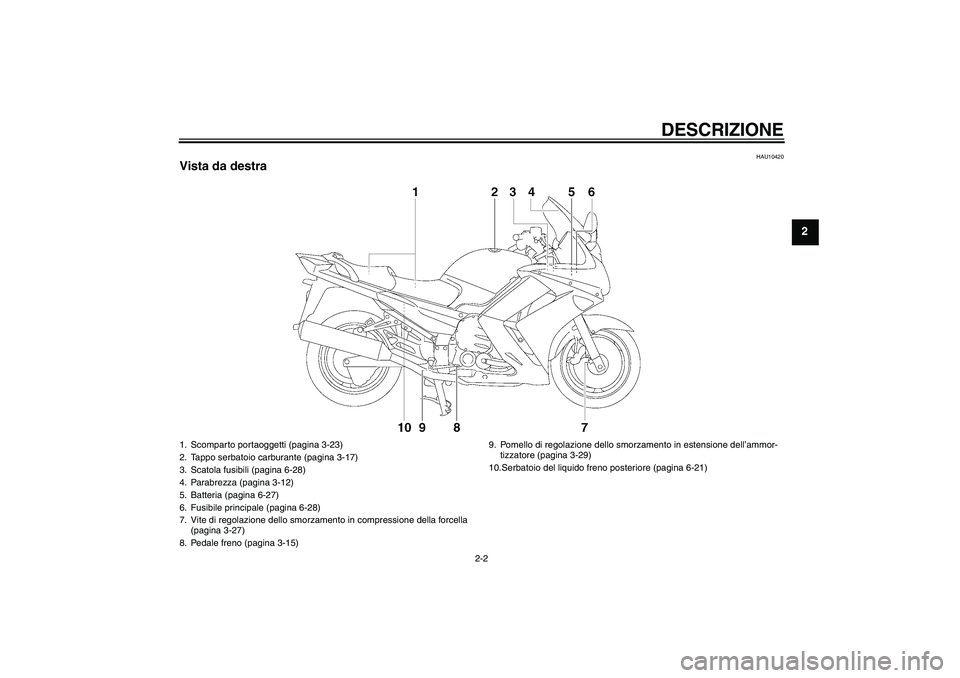

DESCRIZIONE
2-2
2
HAU10420
Vista da destra1. Scomparto portaoggetti (pagina 3-23)
2. Tappo serbatoio carburante (pagina 3-17)
3. Scatola fusibili (pagina 6-28)
4. Parabrezza (pagina 3-12)
5. Batteria (pagina 6-27)
6. Fusibile principale (pagina 6-28)
7. Vite di regolazione dello smorzamento in compressione della forcella
(pagina 3-27)
8. Pedale freno (pagina 3-15)9. Pomello di regolazione dello smorzamento in estensione dell’ammor-
tizzatore (pagina 3-29)
10.Serbatoio del liquido freno posteriore (pagina 6-21)
U3P6H3H0.book Page 2 Friday, August 22, 2008 9:19 AM

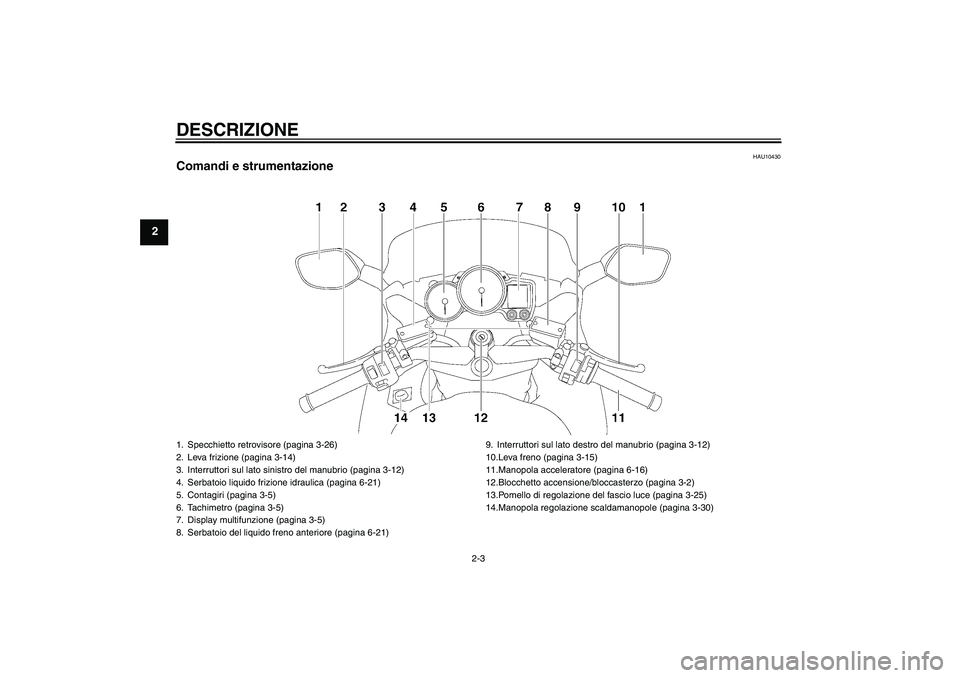

DESCRIZIONE
2-3
2
HAU10430
Comandi e strumentazione1. Specchietto retrovisore (pagina 3-26)
2. Leva frizione (pagina 3-14)
3. Interruttori sul lato sinistro del manubrio (pagina 3-12)
4. Serbatoio liquido frizione idraulica (pagina 6-21)
5. Contagiri (pagina 3-5)
6. Tachimetro (pagina 3-5)
7. Display multifunzione (pagina 3-5)
8. Serbatoio del liquido freno anteriore (pagina 6-21)9. Interruttori sul lato destro del manubrio (pagina 3-12)
10.Leva freno (pagina 3-15)
11.Manopola acceleratore (pagina 6-16)
12.Blocchetto accensione/bloccasterzo (pagina 3-2)
13.Pomello di regolazione del fascio luce (pagina 3-25)
14.Manopola regolazione scaldamanopole (pagina 3-30)U3P6H3H0.book Page 3 Friday, August 22, 2008 9:19 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10974

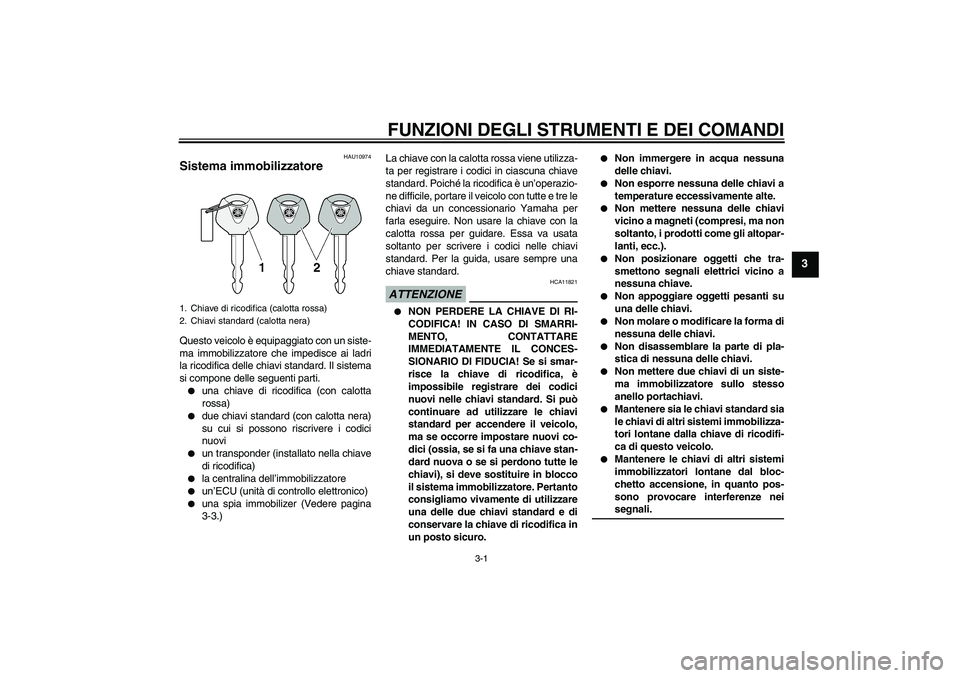

Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


un’ECU (unità di controllo elettronico)


una spia immobilizer (Vedere pagina
3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11821


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U3P6H3H0.book Page 1 Friday, August 22, 2008 9:19 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10471

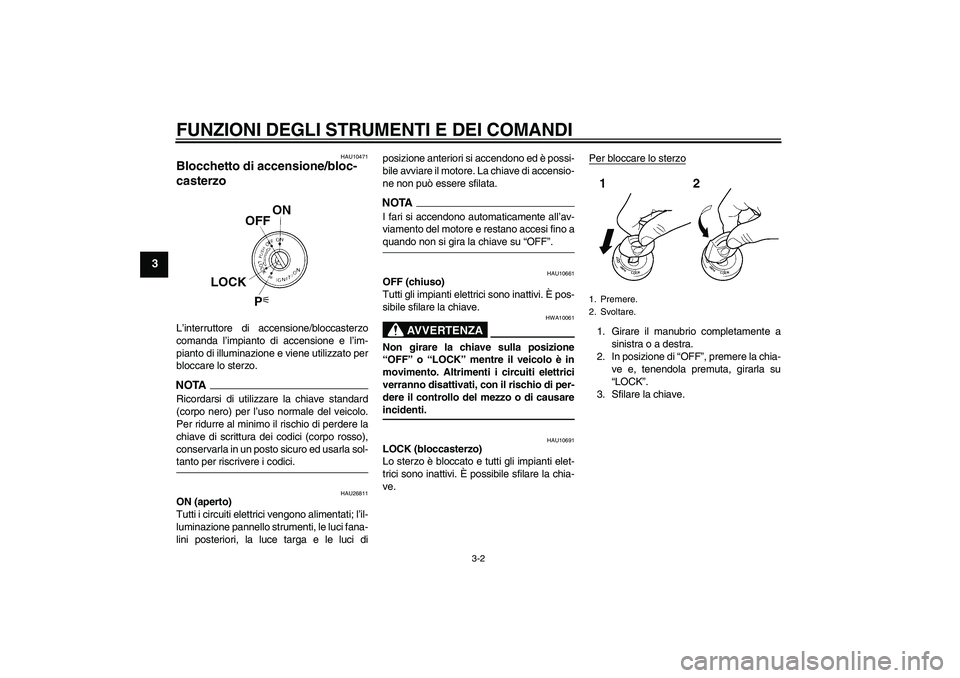

Blocchetto di accensione/bloc-
casterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.NOTA
Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-tanto per riscrivere i codici.
HAU26811
ON (aperto)
Tutti i circuiti elettrici vengono alimentati; l’il-
luminazione pannello strumenti, le luci fana-
lini posteriori, la luce targa e le luci diposizione anteriori si accendono ed è possi-
bile avviare il motore. La chiave di accensio-
ne non può essere sfilata.
NOTAI fari si accendono automaticamente all’av-
viamento del motore e restano accesi fino aquando non si gira la chiave su “OFF”.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU10691
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.
U3P6H3H0.book Page 2 Friday, August 22, 2008 9:19 AM
