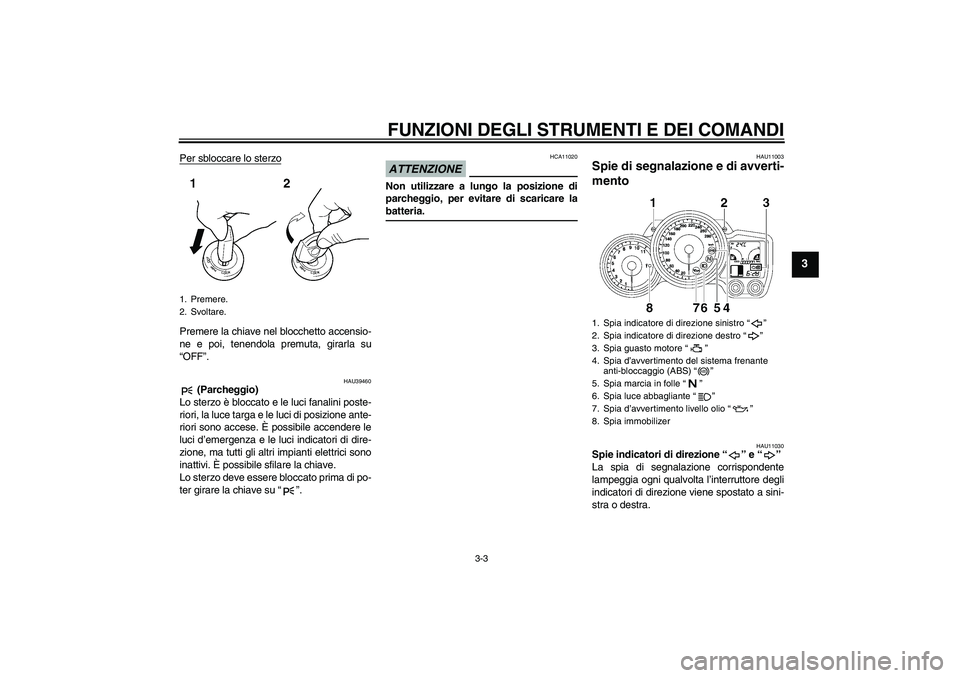

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoPremere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.
HAU39460
(Parcheggio)
Lo sterzo è bloccato e le luci fanalini poste-
riori, la luce targa e le luci di posizione ante-
riori sono accese. È possibile accendere le
luci d’emergenza e le luci indicatori di dire-
zione, ma tutti gli altri impianti elettrici sono
inattivi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.
ATTENZIONE
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare labatteria.
HAU11003
Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
1. Premere.
2. Svoltare.
1. Spia indicatore di direzione sinistro “ ”
2. Spia indicatore di direzione destro “ ”
3. Spia guasto motore “ ”
4. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ”
5. Spia marcia in folle “ ”
6. Spia luce abbagliante “ ”
7. Spia d’avvertimento livello olio “ ”
8. Spia immobilizer
ABS
U3P6H3H0.book Page 3 Friday, August 22, 2008 9:19 AM

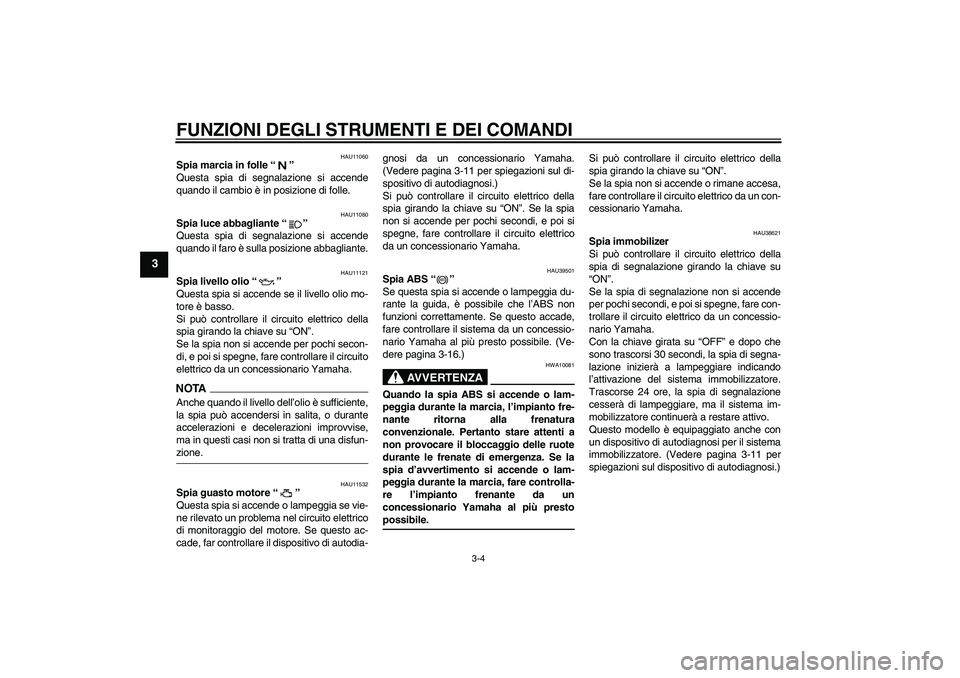

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
HAU11060
Spia marcia in folle“”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11121
Spia livello olio“”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.NOTA
Anche quando il livello dell’olio è sufficiente,
la spia può accendersi in salita, o durante
accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-zione.
HAU11532
Spia guasto motore“”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-gnosi da un concessionario Yamaha.
(Vedere pagina 3-11 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU39501
Spia ABS“”
Se questa spia si accende o lampeggia du-
rante la guida, è possibile che l’ABS non
funzioni correttamente. Se questo accade,
fare controllare il sistema da un concessio-
nario Yamaha al più presto possibile. (Ve-
dere pagina 3-16.)
AVVERTENZA
HWA10081
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti a
non provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-
peggia durante la marcia, fare controlla-
re l’impianto frenante da un
concessionario Yamaha al più prestopossibile.Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende o rimane accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU38621
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-11 per
spiegazioni sul dispositivo di autodiagnosi.)
ABS
U3P6H3H0.book Page 4 Friday, August 22, 2008 9:19 AM

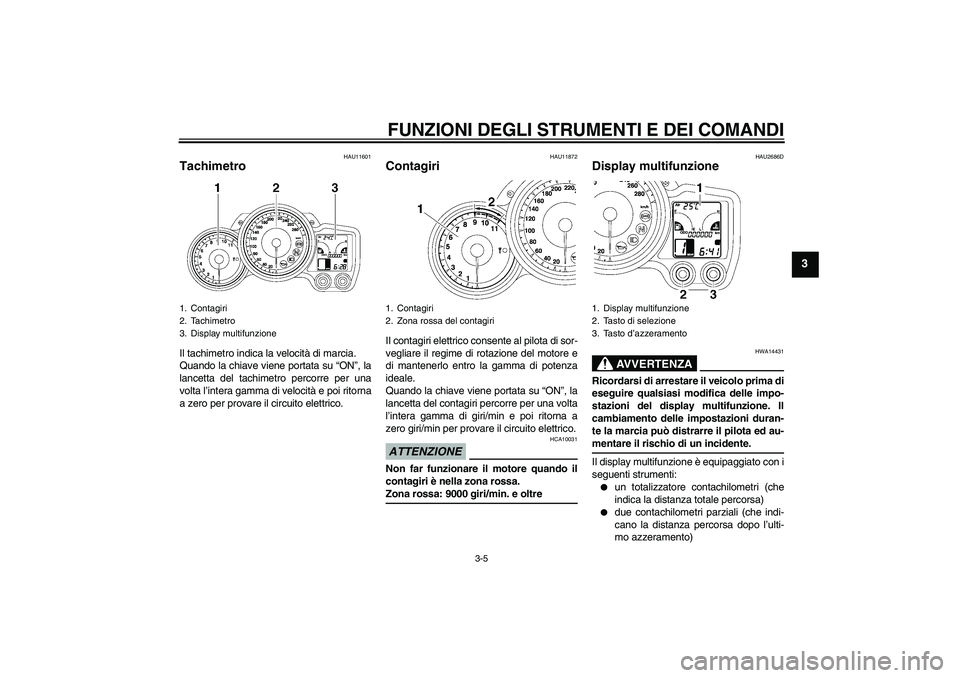

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU11601
Tachimetro Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.
HAU11872
Contagiri Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.ATTENZIONE
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 9000 giri/min. e oltre
HAU2686D
Display multifunzione
AVVERTENZA
HWA14431
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-mentare il rischio di un incidente.
Il display multifunzione è equipaggiato con i
seguenti strumenti:

un totalizzatore contachilometri (che
indica la distanza totale percorsa)


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)
1. Contagiri
2. Tachimetro
3. Display multifunzione
1. Contagiri
2. Zona rossa del contagiri
1. Display multifunzione
2. Tasto di selezione
3. Tasto d’azzeramento
U3P6H3H0.book Page 5 Friday, August 22, 2008 9:19 AM

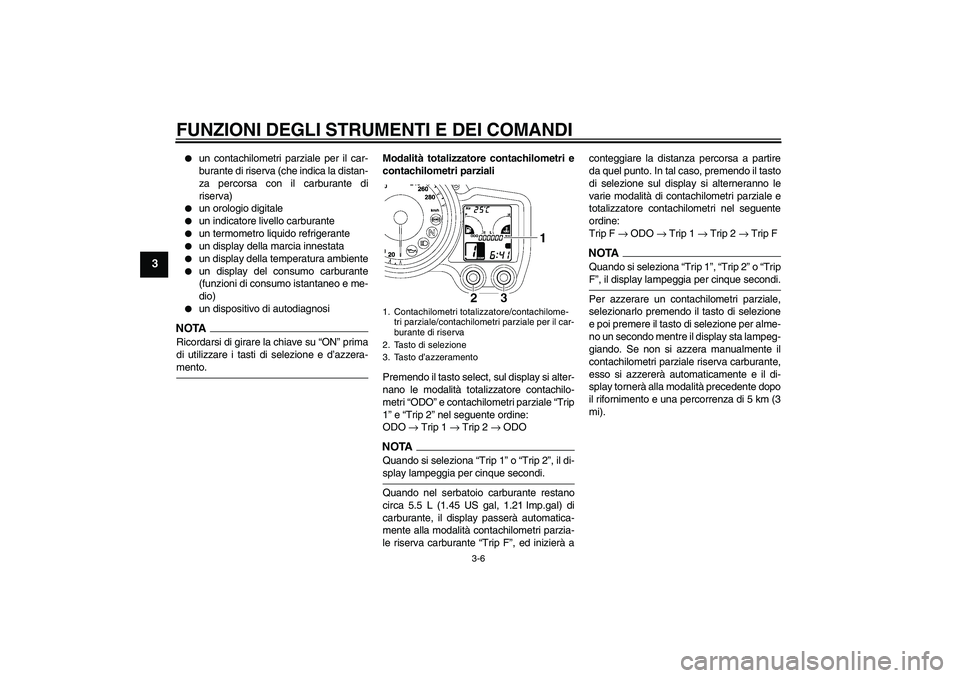

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3


un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)


un orologio digitale


un indicatore livello carburante


un termometro liquido refrigerante


un display della marcia innestata


un display della temperatura ambiente


un display del consumo carburante
(funzioni di consumo istantaneo e me-
dio)


un dispositivo di autodiagnosi
NOTARicordarsi di girare la chiave su “ON” prima
di utilizzare i tasti di selezione e d’azzera-mento.Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto select, sul display si alter-
nano le modalità totalizzatore contachilo-
metri “ODO” e contachilometri parziale “Trip
1” e “Trip 2” nel seguente ordine:
ODO → Trip 1 → Trip 2 → ODO
NOTAQuando si seleziona “Trip 1” o “Trip 2”, il di-splay lampeggia per cinque secondi.
Quando nel serbatoio carburante restano
circa 5.5 L (1.45 US gal, 1.21 Imp.gal) di
carburante, il display passerà automatica-
mente alla modalità contachilometri parzia-
le riserva carburante “Trip F”, ed inizierà aconteggiare la distanza percorsa a partire
da quel punto. In tal caso, premendo il tasto
di selezione sul display si alterneranno le
varie modalità di contachilometri parziale e
totalizzatore contachilometri nel seguente
ordine:
Trip F → ODO → Trip 1 → Trip 2 → Trip F
NOTAQuando si seleziona “Trip 1”, “Trip 2” o “TripF”, il display lampeggia per cinque secondi.
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto di selezione
e poi premere il tasto di selezione per alme-
no un secondo mentre il display sta lampeg-
giando. Se non si azzera manualmente il
contachilometri parziale riserva carburante,
esso si azzererà automaticamente e il di-
splay tornerà alla modalità precedente dopo
il rifornimento e una percorrenza di 5 km (3
mi).
1. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
2. Tasto di selezione
3. Tasto d’azzeramento
U3P6H3H0.book Page 6 Friday, August 22, 2008 9:19 AM

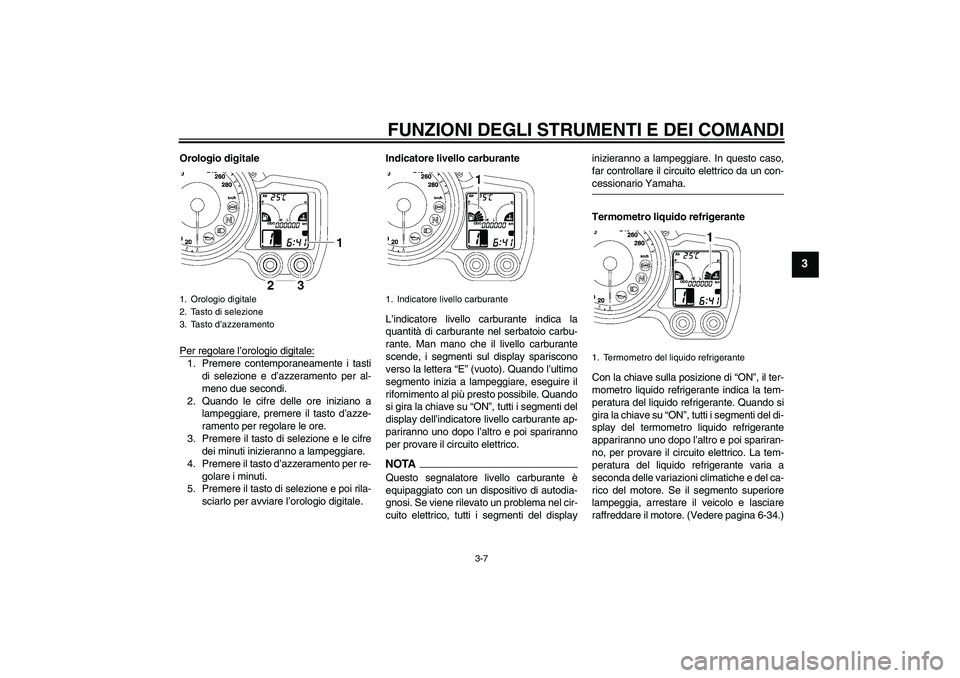

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
Orologio digitale
Per regolare l’orologio digitale:1. Premere contemporaneamente i tasti
di selezione e d’azzeramento per al-
meno due secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’azze-
ramento per regolare le ore.
3. Premere il tasto di selezione e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto d’azzeramento per re-
golare i minuti.
5. Premere il tasto di selezione e poi rila-
sciarlo per avviare l’orologio digitale.Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti sul display spariscono
verso la lettera “E” (vuoto). Quando l’ultimo
segmento inizia a lampeggiare, eseguire il
rifornimento al più presto possibile. Quando
si gira la chiave su “ON”, tutti i segmenti del
display dell’indicatore livello carburante ap-
pariranno uno dopo l’altro e poi spariranno
per provare il circuito elettrico.
NOTAQuesto segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se viene rilevato un problema nel cir-
cuito elettrico, tutti i segmenti del displayinizieranno a lampeggiare. In questo caso,
far controllare il circuito elettrico da un con-
cessionario Yamaha.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. Quando si
gira la chiave su “ON”, tutti i segmenti del di-
splay del termometro liquido refrigerante
appariranno uno dopo l’altro e poi spariran-
no, per provare il circuito elettrico. La tem-
peratura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se il segmento superiore
lampeggia, arrestare il veicolo e lasciare
raffreddare il motore. (Vedere pagina 6-34.)
1. Orologio digitale
2. Tasto di selezione
3. Tasto d’azzeramento
1. Indicatore livello carburante
1. Termometro del liquido refrigerante
U3P6H3H0.book Page 7 Friday, August 22, 2008 9:19 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-re se si sta surriscaldando.
Display della marcia innestata
Questo display mostra la marcia seleziona-
ta. Tuttavia la posizione di folle non viene vi-
sualizzata, è indicata dalla spia marcia in
folle.Modalità temperatura ambiente, consu-
mo istantaneo carburante e consumo
medio carburante (tranne che per il Re-
gno Unito)
Premere il tasto Reset per commutare sul
display la visualizzazione della modalità
temperatura ambiente “Air”, la modalità
consumo carburante istantaneo “km/L” o
“L/100 km” e la modalità consumo medio
carburante “AV_ _._ km/L” o “AV_ _._ L/100
km” nel seguente ordine:
Air → km/L o L/100 km → AV_ _._ km/L o
AV_ _._ L/100 km → AirModalità temperatura ambiente
Questo display mostra la temperatura am-
biente da –9 °C a 50 °C con incrementi di 1
°C. La temperatura visualizzata può sco-
starsi dalla temperatura ambiente.NOTA

Se la temperatura ambiente scende
sotto a –9 °C, una temperatura inferio-
re a –9 °C non verrà visualizzata.


Se la temperatura ambiente sale oltre
50 °C, una temperatura superiore a 50
°C non verrà visualizzata.


L’accuratezza dei valori della tempera-
tura potrebbe essere compromessa
quando si procede a velocità limitata
(inferiore circa a 20 km/h) o se ci si fer-ma a semafori, incroci, etc.
1. Display della marcia innestata
2. Spia marcia in folle“”
1. Temperatura ambiente/consumo istantaneo
carburante/consumo medio carburante
2. Tasto di selezione
3. Tasto d’azzeramento
1. Temperatura ambiente
U3P6H3H0.book Page 8 Friday, August 22, 2008 9:19 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3

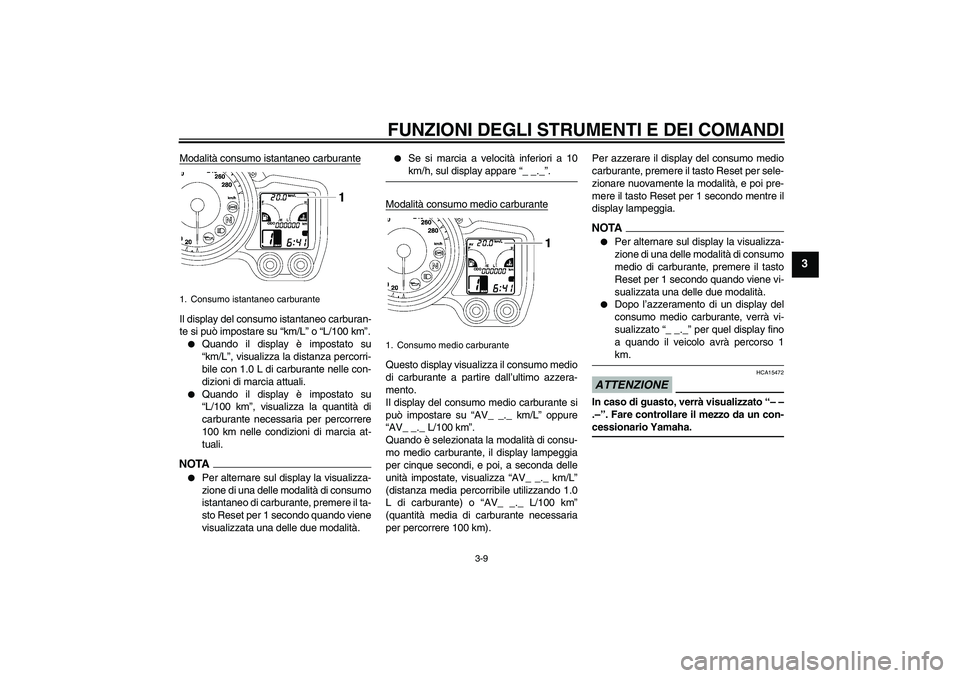

Modalità consumo istantaneo carburanteIl display del consumo istantaneo carburan-
te si può impostare su “km/L” o “L/100 km”.

Quando il display è impostato su
“km/L”, visualizza la distanza percorri-
bile con 1.0 L di carburante nelle con-
dizioni di marcia attuali.


Quando il display è impostato su
“L/100 km”, visualizza la quantità di
carburante necessaria per percorrere
100 km nelle condizioni di marcia at-
tuali.
NOTA

Per alternare sul display la visualizza-
zione di una delle modalità di consumo
istantaneo di carburante, premere il ta-
sto Reset per 1 secondo quando viene
visualizzata una delle due modalità.


Se si marcia a velocità inferiori a 10km/h, sul display appare “_ _._”.
Modalità consumo medio carburante
Questo display visualizza il consumo medio
di carburante a partire dall’ultimo azzera-
mento.
Il display del consumo medio carburante si
può impostare su “AV_ _._ km/L” oppure
“AV_ _._ L/100 km”.
Quando è selezionata la modalità di consu-
mo medio carburante, il display lampeggia
per cinque secondi, e poi, a seconda delle
unità impostate, visualizza “AV_ _._ km/L”
(distanza media percorribile utilizzando 1.0
L di carburante) o “AV_ _._ L/100 km”
(quantità media di carburante necessaria
per percorrere 100 km).Per azzerare il display del consumo medio
carburante, premere il tasto Reset per sele-
zionare nuovamente la modalità, e poi pre-
mere il tasto Reset per 1 secondo mentre il
display lampeggia.
NOTA

Per alternare sul display la visualizza-
zione di una delle modalità di consumo
medio di carburante, premere il tasto
Reset per 1 secondo quando viene vi-
sualizzata una delle due modalità.


Dopo l’azzeramento di un display del
consumo medio carburante, verrà vi-
sualizzato “_ _._” per quel display fino
a quando il veicolo avrà percorso 1km.
ATTENZIONE
HCA15472
In caso di guasto, verrà visualizzato “– –
.–”. Fare controllare il mezzo da un con-cessionario Yamaha.
1. Consumo istantaneo carburante
1. Consumo medio carburante
U3P6H3H0.book Page 9 Friday, August 22, 2008 9:19 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3

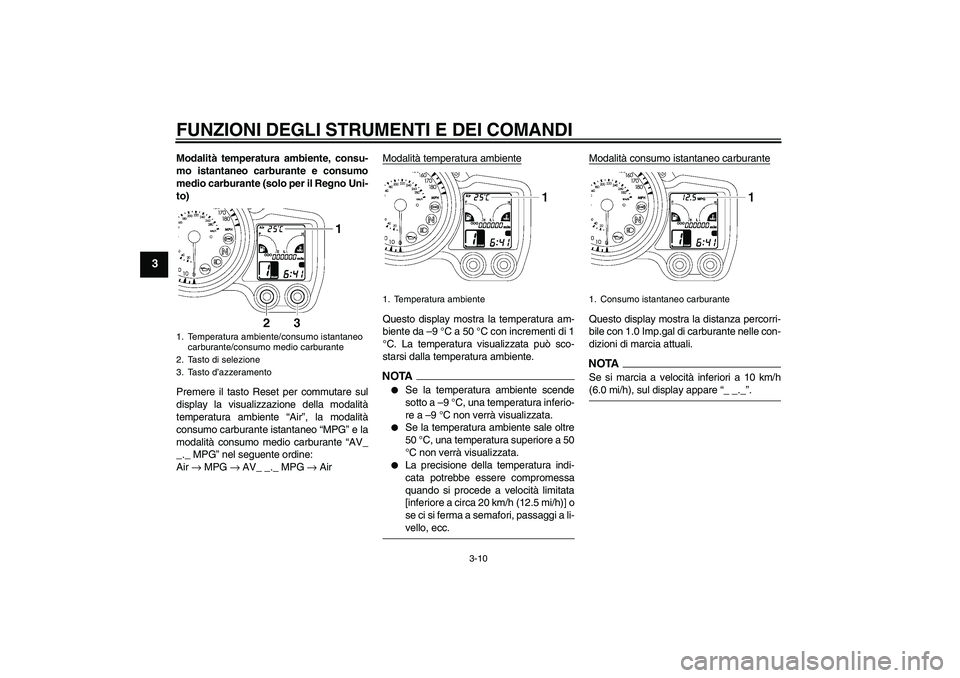

Modalità temperatura ambiente, consu-
mo istantaneo carburante e consumo
medio carburante (solo per il Regno Uni-
to)
Premere il tasto Reset per commutare sul
display la visualizzazione della modalità
temperatura ambiente “Air”, la modalità
consumo carburante istantaneo “MPG” e la
modalità consumo medio carburante “AV_
_._ MPG” nel seguente ordine:
Air → MPG → AV_ _._ MPG → AirModalità temperatura ambiente
Questo display mostra la temperatura am-
biente da –9 °C a 50 °C con incrementi di 1
°C. La temperatura visualizzata può sco-
starsi dalla temperatura ambiente.NOTA

Se la temperatura ambiente scende
sotto a –9 °C, una temperatura inferio-
re a –9 °C non verrà visualizzata.


Se la temperatura ambiente sale oltre
50 °C, una temperatura superiore a 50
°C non verrà visualizzata.


La precisione della temperatura indi-
cata potrebbe essere compromessa
quando si procede a velocità limitata
[inferiore a circa 20 km/h (12.5 mi/h)] o
se ci si ferma a semafori, passaggi a li-vello, ecc.Modalità consumo istantaneo carburante
Questo display mostra la distanza percorri-
bile con 1.0 Imp.gal di carburante nelle con-
dizioni di marcia attuali.NOTASe si marcia a velocità inferiori a 10 km/h(6.0 mi/h), sul display appare “_ _._”.
1. Temperatura ambiente/consumo istantaneo
carburante/consumo medio carburante
2. Tasto di selezione
3. Tasto d’azzeramento
1. Temperatura ambiente
1. Consumo istantaneo carburante
U3P6H3H0.book Page 10 Friday, August 22, 2008 9:19 AM
