2009 Seat Altea XL Manual del propietario (in Spanish)

56
Fig. 32 Tablero de instrumentosAlteaXL_ES Seite 56 Mittwoch, 17. Dezember 2008 6:53 18

Puesto de conducción57
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Instrucciones de ManejoPuesto de conducciónCuadro generalCuadro general del tablero de instrumentos

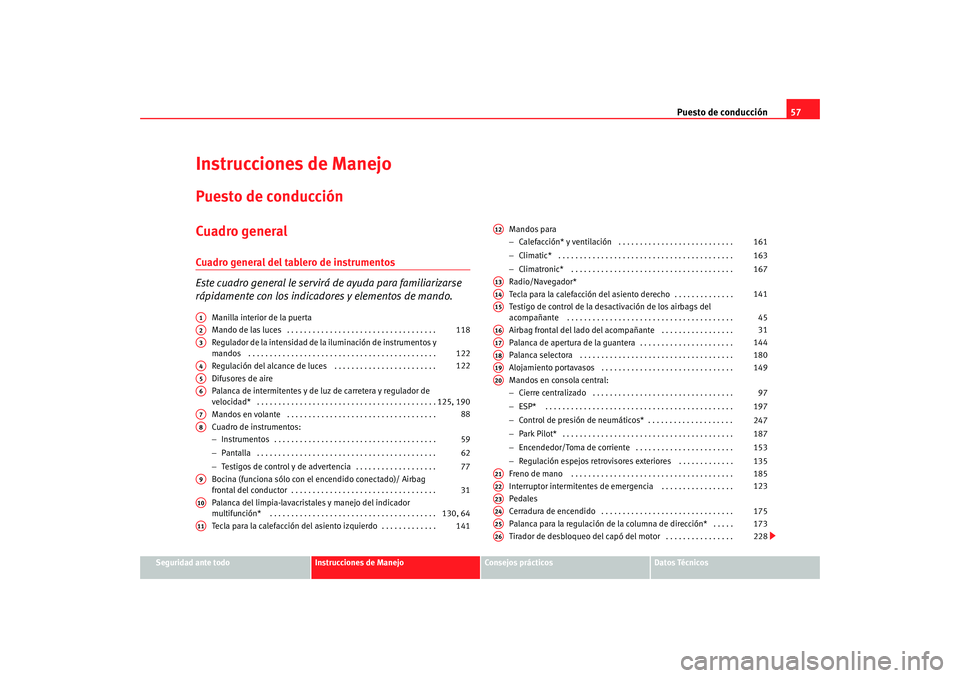

Este cuadro general le servirá de ayuda para familiarizarse
rápidamente con los indicadores y elementos de mando.
Manilla interior de la puerta
Mando de las luces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador de la intensidad de la iluminación de instrumentos y
mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulación del alcance de luces . . . . . . . . . . . . . . . . . . . . . . . .
Difusores de aire
Palanca de intermitentes y de luz de carretera y regulador de
velocidad* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos en volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cuadro de instrumentos:
− Instrumentos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Testigos de control y de advertencia . . . . . . . . . . . . . . . . . . .
Bocina (funciona sólo con el encendido conectado)/ Airbag
frontal del conductor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca del limpia-lavacristales y manejo del indicador
multifunción* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tecla para la calefacción del asiento izquierdo . . . . . . . . . . . . . Mandos para
−
Calefacción* y ventilación . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio/Navegador*
Tecla para la calefacción del asiento derecho . . . . . . . . . . . . . .
Testigo de control de la desa ctivación de los airbags del
acompañante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag frontal del lado del acompañant e . . . . . . . . . . . . . . . . .
Palanca de apertura de la guantera . . . . . . . . . . . . . . . . . . . . . .
Palanca selectora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alojamiento portavasos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mandos en consola central:
− Cierre centralizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Control de presión de neumáticos* . . . . . . . . . . . . . . . . . . . .
− Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Encendedor/Toma de corriente . . . . . . . . . . . . . . . . . . . . . . .
− Regulación espejos retrovisores exteriores . . . . . . . . . . . . .
Freno de mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor intermitentes de emergencia . . . . . . . . . . . . . . . . .
Pedales
Cerradura de encendido . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Palanca para la regulación de la columna de dirección* . . . . .
Tirador de desbloqueo del capó del motor . . . . . . . . . . . . . . . .
A1A2
118
A3
122
A4
122
A5A6
125, 190
A7
88
A8
59
62
77
A9
31
A10
130, 64
A11
141
A12
161
163
167
A13A14
141
A15
45
A16
31
A17
144
A18
180
A19
149
A20
97
197
187
153
135
A21
185
A22
123
A23A24
175
A25
173
A26
228
AlteaXL_ES Seite 57 Mittwoch, 17. Dezember 2008 6:53 18
247

Puesto de conducción
58

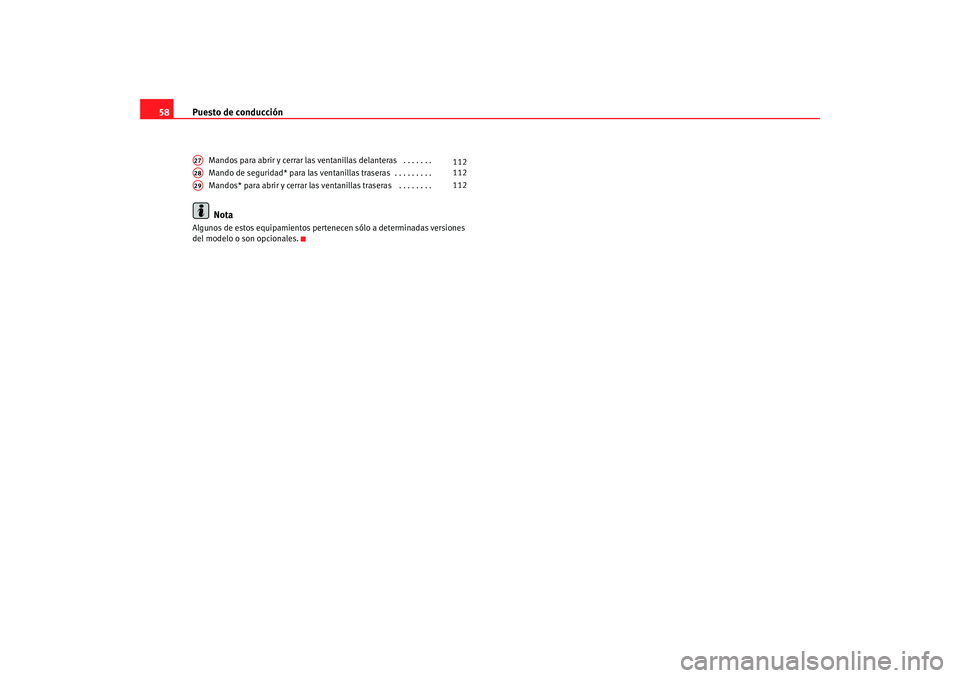

Mandos para abrir y cerrar las ventanillas delanteras . . . . . . .
Mando de seguridad* para las ventanillas traseras . . . . . . . . .
Mandos* para abrir y cerrar las ventanillas traseras . . . . . . . . Nota
Algunos de estos equipamientos pertenecen sólo a determinadas versiones
del modelo o son opcionales.A27
112
A28
112
A29
112
AlteaXL_ES Seite 58 Mittwoch, 17. Dezember 2008 6:53 18

Puesto de conducción59
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

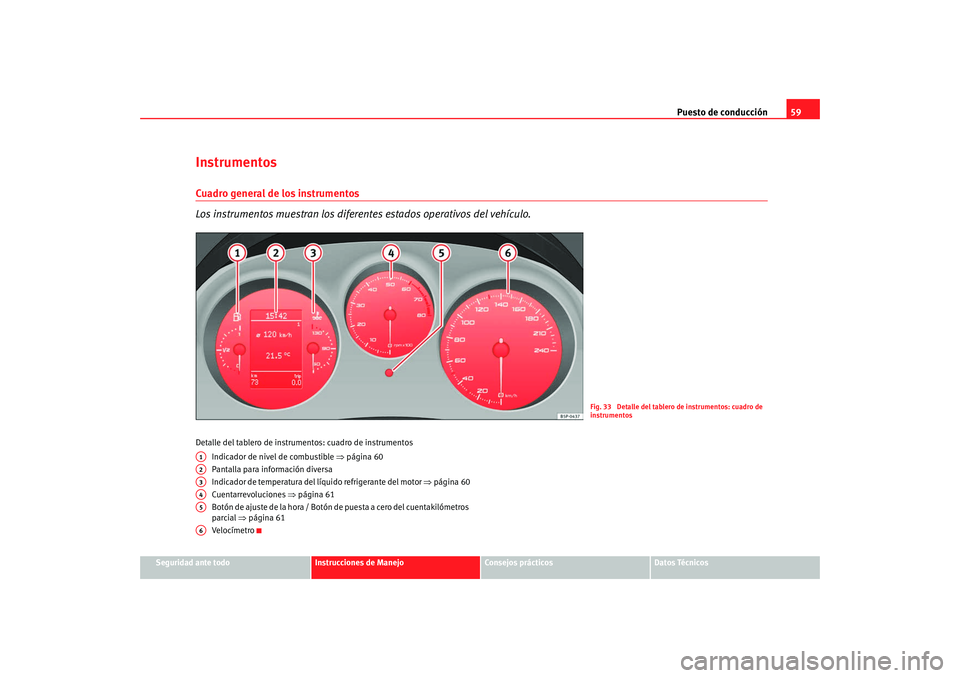

InstrumentosCuadro general de los instrumentos
Los instrumentos muestran los diferentes estados operativos del vehículo.Detalle del tablero de instrumentos: cuadro de instrumentos
Indicador de nivel de combustible ⇒página 60
Pantalla para información diversa
Indicador de temperatura del líquido refrigerante del motor ⇒página 60
Cuentarrevoluciones ⇒página 61
Botón de ajuste de la hora / Botón de puesta a cero del cuentakilómetros
parcial ⇒página 61
Velocímetro
Fig. 33 Detalle del tablero de instrumentos: cuadro de
instrumentos
A1A2A3A4A5A6
AlteaXL_ES Seite 59 Mittwoch, 17. Dezember 2008 6:53 18

Puesto de conducción

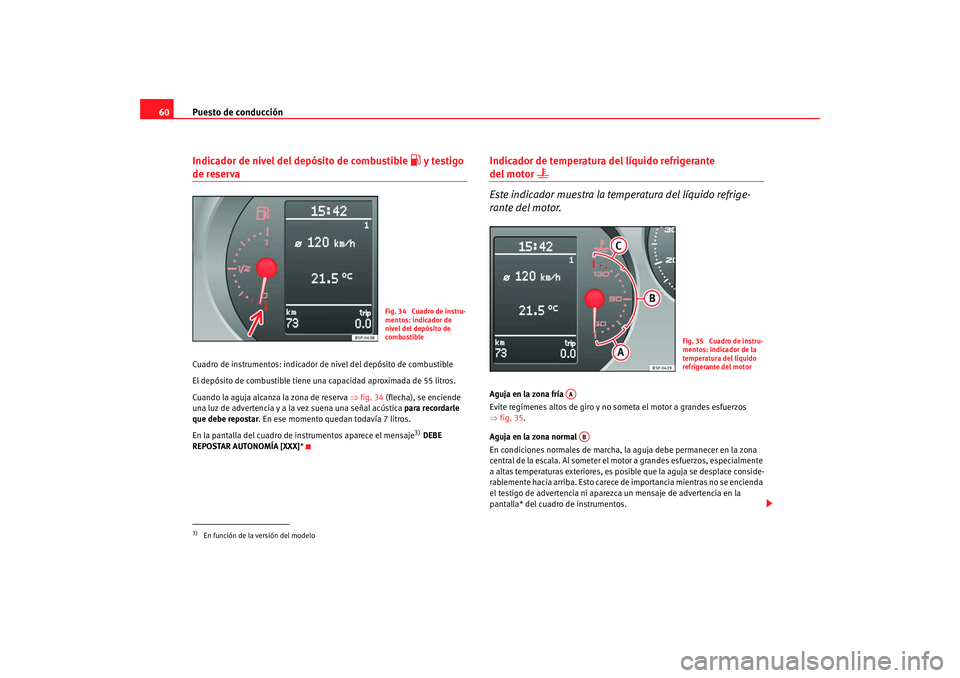

60Indicador de nivel del depósito de combustible
 y testigo
de reservaCuadro de instrumentos: indicador de nivel del depósito de combustible
El depósito de combustible tiene una capacidad aproximada de 55 litros.
Cuando la aguja alcanza la zona de reserva ⇒fig. 34 (flecha), se enciende
una luz de advertencia y a la vez suena una señal acústica para recordarle
que debe repostar . En ese momento quedan todavía 7 litros.
En la pantalla del cuadro de instrumentos aparece el mensaje
3) DEBE
REPOSTAR AUTONOMÍA [XXX] *
Indicador de temperatura del líquido refrigerante del motor


Este indicador muestra la te mperatura del líquido refrige-
rante del motor.
Aguja en la zona fría
Evite regímenes altos de giro y no someta el motor a grandes esfuerzos
⇒ fig. 35 .
Aguja en la zona normal
En condiciones normales de marcha, la aguja debe permanecer en la zona
central de la escala. Al someter el motor a grandes esfuerzos, especialmente
a altas temperaturas exteriores, es posible que la aguja se desplace conside-
rablemente hacia arriba. Esto carece de importancia mientras no se encienda
el testigo de advertencia ni aparezca un mensaje de advertencia en la
pantalla* del cuadro de instrumentos.
3)En función de la versión del modelo
Fig. 34 Cuadro de instru-
mentos: indicador de
nivel del depósito de
combustible
Fig. 35 Cuadro de instru-
mentos: indicador de la
temperatura del líquido
refrigerante del motor
AAAB
AlteaXL_ES Seite 60 Mittwoch, 17. Dezember 2008 6:53 18

Puesto de conducción61
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Aguja en la zona de advertencia

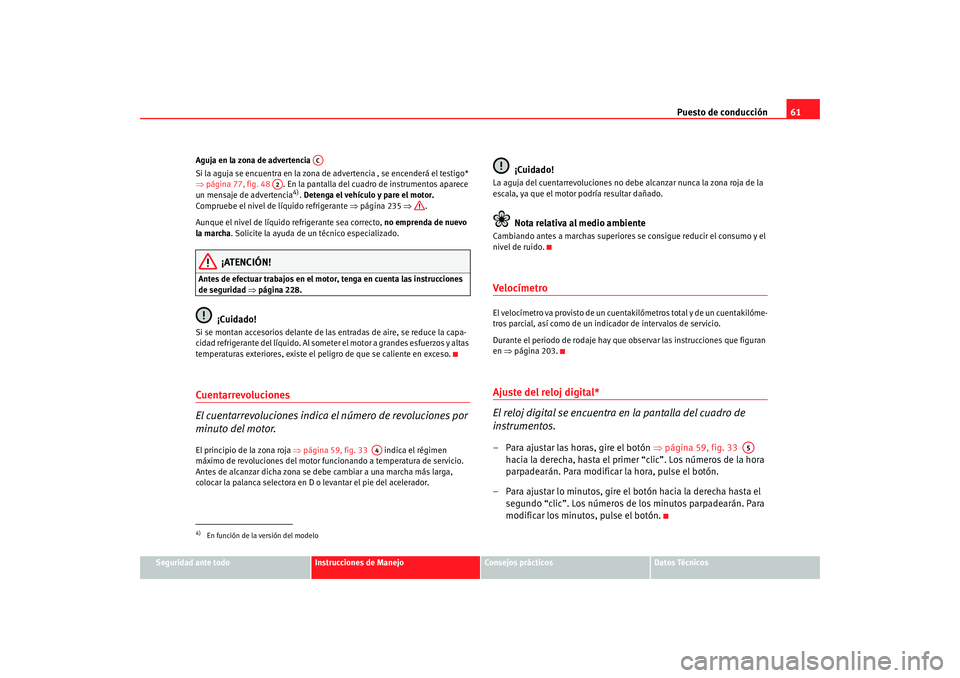

Si la aguja se encuentra en la zona de advertencia , se encenderá el testigo*
⇒
página 77, fig. 48 . En la pantalla del cuadr o de instrumentos aparece
un mensaje de advertencia
4). Detenga el vehículo y pare el motor.
Compruebe el nivel de líquido refrigerante ⇒página 235 ⇒ .
Aunque el nivel de líquido refrigerante sea correcto, no emprenda de nuevo
la marcha . Solicite la ayuda de un técnico especializado.
¡ATENCIÓN!
Antes de efectuar trabajos en el motor, tenga en cuenta las instrucciones
de seguridad ⇒página 228.
¡Cuidado!
Si se montan accesorios delante de las entradas de aire, se reduce la capa-
cidad refrigerante del líquido. Al someter el motor a grandes esfuerzos y altas
temperaturas exteriores, existe el peligro de que se caliente en exceso.Cuentarrevoluciones
El cuentarrevoluciones indica el número de revoluciones por
minuto del motor.El principio de la zona roja ⇒página 59, fig. 33 indica el régimen
máximo de revoluciones del motor funcionando a temperatura de servicio.
Antes de alcanzar dicha zona se debe cambiar a una marcha más larga,
colocar la palanca selectora en D o levantar el pie del acelerador.
¡Cuidado!
La aguja del cuentarrevoluciones no debe alcanzar nunca la zona roja de la
escala, ya que el motor podría resultar dañado.
Nota relativa al medio ambiente
Cambiando antes a marchas superiores se consigue reducir el consumo y el
nivel de ruido.VelocímetroEl velocímetro va provisto de un cuent akilómetros total y de un cuentakilóme-
tros parcial, así como de un indicador de intervalos de servicio.
Durante el periodo de rodaje hay que observar las instrucciones que figuran
en ⇒página 203.Ajuste del reloj digital*
El reloj digital se encuentra en la pantalla del cuadro de
instrumentos.– Para ajustar las horas, gire el botón ⇒página 59, fig. 33
hacia la derecha, hasta el primer “clic”. Los números de la hora
parpadearán. Para modificar la hora, pulse el botón.
– Para ajustar lo minutos, gire el botón hacia la derecha hasta el segundo “clic”. Los números de los minutos parpadearán. Para
modificar los minutos, pulse el botón.
4)En función de la versión del modelo
AC
A2
A4
A5
AlteaXL_ES Seite 61 Mittwoch, 17. Dezember 2008 6:53 18

Puesto de conducción

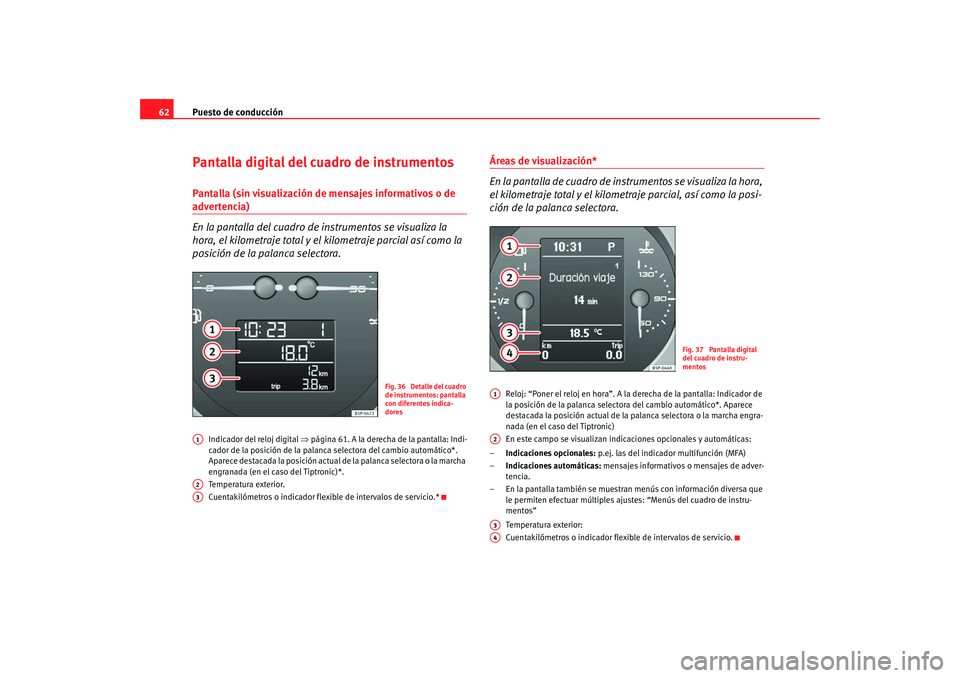

62Pantalla digital del cuadro de instrumentosPantalla (sin visualización de mensajes informativos o de advertencia)
En la pantalla del cuadro de instrumentos se visualiza la
hora, el kilometraje total y el kilometraje parcial así como la
posición de la palanca selectora.
Indicador del reloj digital ⇒página 61. A la derecha de la pantalla: Indi-
cador de la posición de la palanc a selectora del cambio automático*.
Aparece destacada la posición actual de la palanca selectora o la marcha
engranada (en el caso del Tiptronic)*.
Temperatura exterior.
Cuentakilómetros o indicador flexib le de intervalos de servicio.*
Áreas de visualización*
En la pantalla de cu adro de instru mentos se vi su ali za la hora ,
el kilometraje total y el kilometraje parcial, así como la posi-
ción de la palanca selectora.
Reloj: “Poner el reloj en hora”. A la derecha de la pantalla: Indicador de
la posición de la palanca selectora del cambio automático*. Aparece
destacada la posición actual de la palanca selectora o la marcha engra-
nada (en el caso del Tiptronic)
En este campo se visualizan indicaciones opcionales y automáticas:
– Indicaciones opcionales: p.ej. las del indicador multifunción (MFA)
– Indicaciones automáticas: mensajes informativos o mensajes de adver-
tencia.
– En la pantalla también se muestran menús con información diversa que le permiten efectuar múltiples ajus tes: “Menús del cuadro de instru-
mentos”
Temperatura exterior:
Cuentakilómetros o indicador flexible de intervalos de servicio.
Fig. 36 Detalle del cuadro
de instrumentos: pantalla
con diferentes indica-
dores
A1A2A3
Fig. 37 Pantalla digital
del cuadro de instru-
mentos
A1A2A3A4
AlteaXL_ES Seite 62 Mittwoch, 17. Dezember 2008 6:53 18

Puesto de conducción63
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

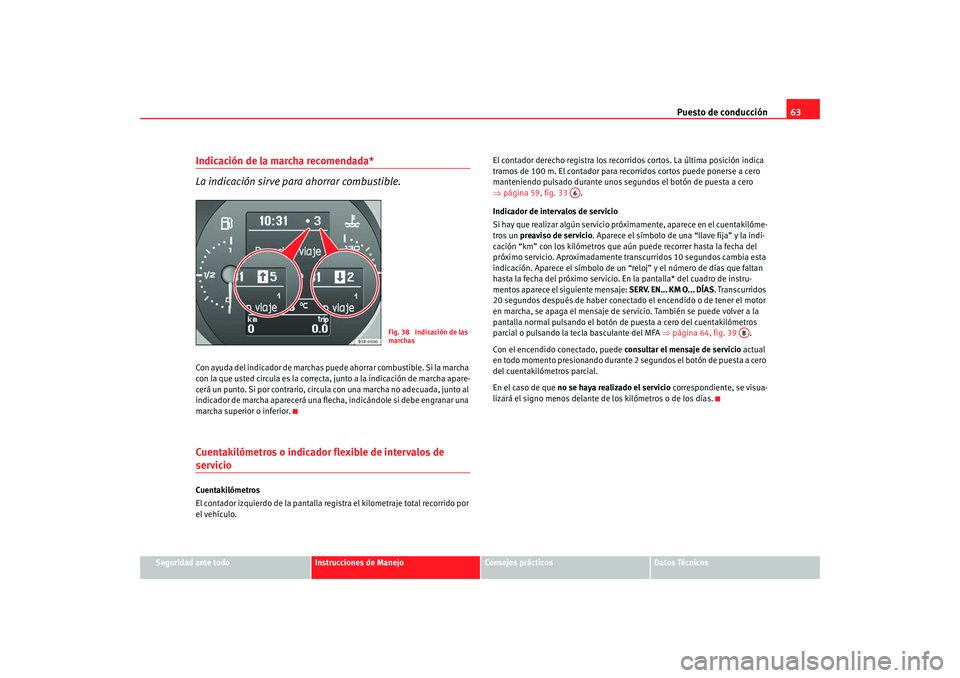

Indicación de la marcha recomendada*
La indicación sirve para ahorrar combustible.Con ayuda del indicador de marchas puede ahorrar combustible. Si la marcha
con la que usted circula es la correcta, junto a la indicación de marcha apare-
cerá un punto. Si por contrario, circula con una marcha no adecuada, junto al
indicador de marcha aparecerá una flecha, indicándole si debe engranar una
marcha superior o inferior.Cuentakilómetros o indicador flexible de intervalos de servicio Cuentakilómetros
El contador izquierdo de la pantalla re gistra el kilometraje total recorrido por
el vehículo. El contador derecho registra los recorri
dos cortos. La última posición indica
tramos de 100 m. El contador para recorridos cortos puede ponerse a cero
manteniendo pulsado durante unos segu ndos el botón de puesta a cero
⇒ página 59, fig. 33 .
Indicador de intervalos de servicio
Si hay que realizar algún servicio pr óximamente, aparece en el cuentakilóme-
tros un preaviso de servicio . Aparece el símbolo de una “llave fija” y la indi-
cación “km” con los kilómetros que aú n puede recorrer hasta la fecha del
próximo servicio. Aproximadamente transcurridos 10 segundos cambia esta
indicación. Aparece el símbolo de un “r eloj” y el número de días que faltan
hasta la fecha del próximo servicio. En la pantalla* del cuadro de instru-
mentos aparece el siguiente mensaje: SERV. EN... KM O... DÍAS. Transcurridos
20 segundos después de haber conectado el encendido o de tener el motor
en marcha, se apaga el mensaje de servicio. También se puede volver a la
pantalla normal pulsando el botón de puesta a cero del cuentakilómetros
parcial o pulsando la te cla basculante del MFA ⇒página 64, fig. 39 .
Con el encendido conectado, puede consultar el mensaje de servicio actual
en todo momento presionando durante 2 segundos el botón de puesta a cero
del cuentakilómetros parcial.
En el caso de que no se haya realizado el servicio correspondiente, se visua-
lizará el signo menos delante de los kilómetros o de los días.
Fig. 38 Indicación de las
marchas
A6
AB
AlteaXL_ES Seite 63 Mittwoch, 17. Dezember 2008 6:53 18
