Situaciones diversas
272Faros xenon
23) /autodireccionables
Cruce y carretera - D1S
24)
Luz de día - P21W SLL
Posición W5W
Intermitentes PY21W
Faro antiniebla
Faro antiniebla - H3
Piloto posterior fijo
Stop/Posición - P21W
25)
Intermitente - P21W
Piloto posterior móvil
Antiniebla (lado conductor) - P21W
Retromarcha (lado acompañante) - P21W
Posición - W5W
Intermitente lateral
Intermitente lateral - W5W
Luz matrícula
Luz matrícula - C5W
Nota
•
Según las condiciones metereológicas (frío, humedad), podrían empa-
ñarse temporalmente los faros delanteros, antiniebla, pilotos traseros y los
intermitentes. Esto no afecta a la vida útil del sistema de iluminación. Encen-
diendo las luces, la zona por donde se proyecta el haz de luz, se desempaña
en poco tiempo. Sin embargo, puede que por dentro, los bordes sigan empa-
ñados.
•
Compruebe con regularidad que todos los equipos de iluminación de su
vehículo funcionan a la perfección, en es pecial las luces exteriores. Esto no
sólo redunda en su seguridad, sino también en la de los demás conductores.
•
Debido a la dificultad de acceso a algunas lámparas, el cambio de éstas
debería realizarse en un Servicio Técnico. No obstante, a continuación se
describe cómo hay que proceder para dicho cambio, a excepción de los faros
antiniebla* y luz de cortesía.
Lámparas del faro principal
23)En este tipo de faros, el cambio de lámparas debe realizarlas un Servicio Técnico,
dado que deben desmontarse elementos complejos del vehículo y debe realizarse
una puesta a cero del sistema de regulación automático que incorpora.24)Las lámparas de descarga de xenon tienen 2,5 veces más flujo luminoso y una vida
media 5 veces superior a las lámparas halógenas, ello significa que a falta de fallo
anormal, no es necesario el recambio en toda la vida del vehículo.25)Lámpara de un solo filamento de control el ectrónico para luz Stop/Posición. En caso
de fundirse no funcionará ni posición ni Stop.

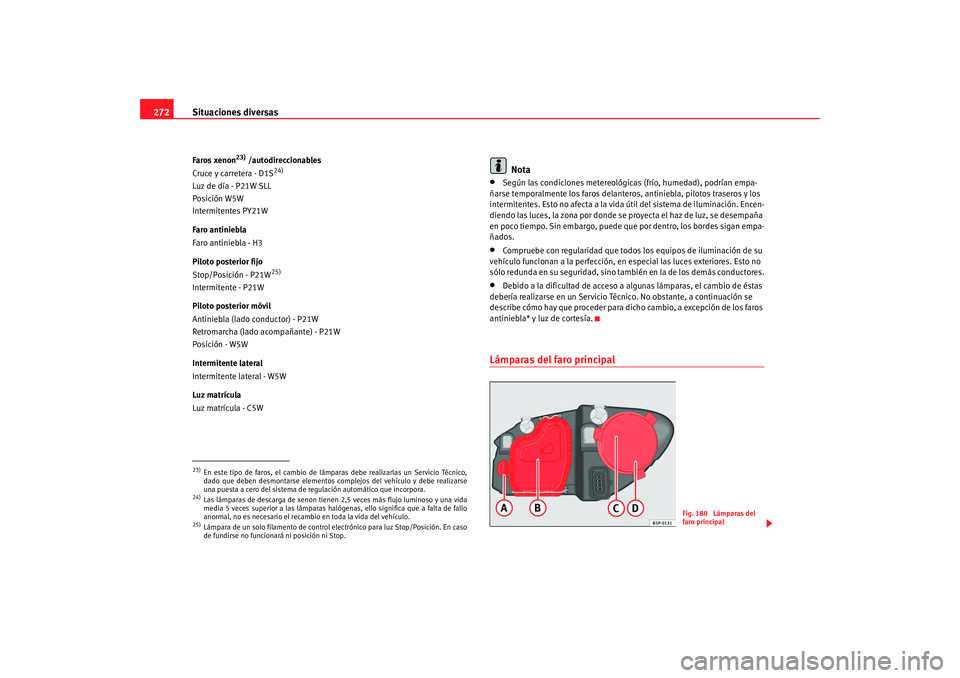

Fig. 180 Lámparas del
faro principal
AlteaXL_ES Seite 272 Mittwoch, 17. Dezember 2008 6:53 18

Situaciones diversas273
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Intermitente
Luz de cruce
Luz de carretera
Luz de población

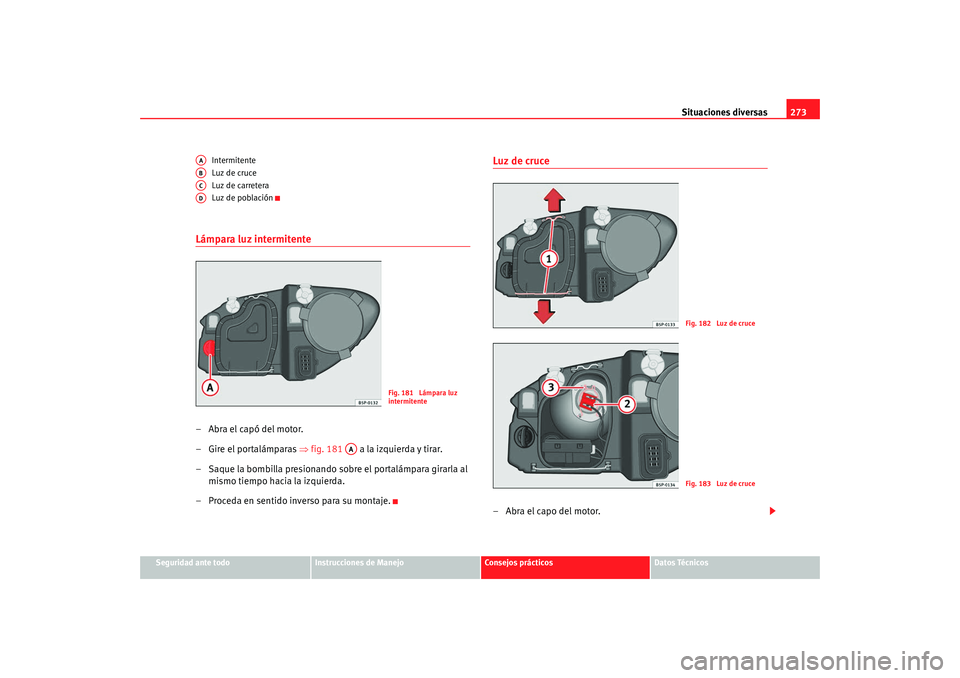

Lámpara luz intermitente–Abra el capó del motor.
– Gire el portalámparas
⇒fig. 181 a la izquierda y tirar.
– Saque la bombilla presionando sobre el portalámpara girarla al mismo tiempo hacia la izquierda.
– Proceda en sentido inverso para su montaje.
Luz de cruce–Abra el capo del motor.
AAABACAD
Fig. 181 Lámpara luz
intermitente
AA
Fig. 182 Luz de cruceFig. 183 Luz de cruce
AlteaXL_ES Seite 273 Mittwoch, 17. Dezember 2008 6:53 18

Situaciones diversas
274

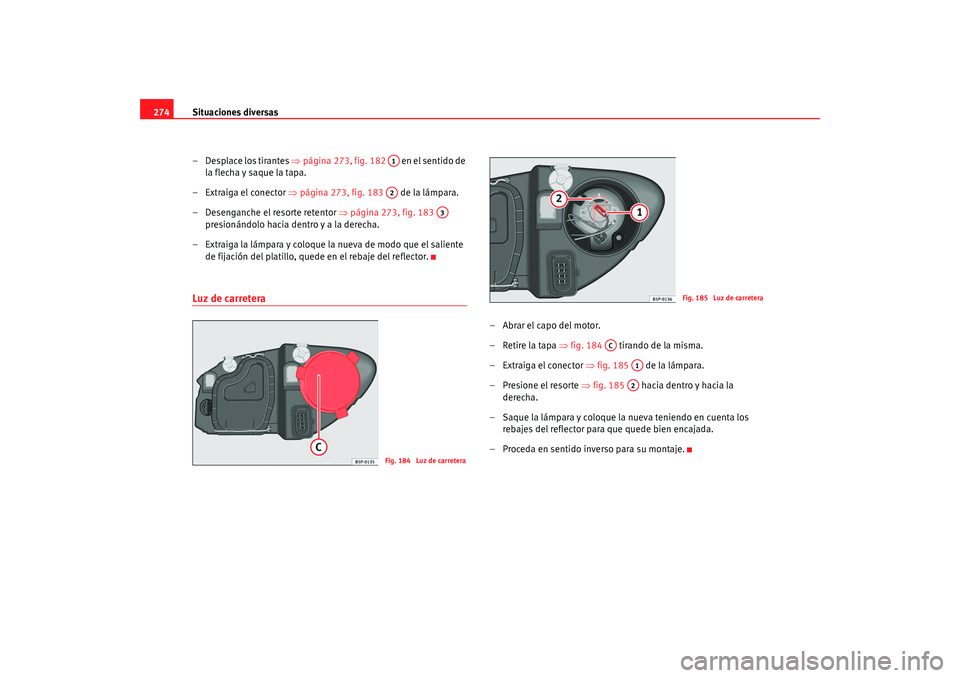

– Desplace los tirantes ⇒página 273, fig. 182 en el sentido de
la flecha y saque la tapa.
– Extraiga el conector ⇒ página 273, fig. 183 de la lámpara.
– Desenganche el resorte retentor ⇒página 273, fig. 183
presionándolo hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva de modo que el saliente de fijación del platillo, quede en el rebaje del reflector.Luz de carretera
–Abrar el capo del motor.
– Retire la tapa ⇒ fig. 184 tirando de la misma.
– Extraiga el conector ⇒fig. 185 de la lámpara.
– Presione el resorte ⇒ fig. 185 hacia dentro y hacia la
derecha.
– Saque la lámpara y coloque la nueva teniendo en cuenta los rebajes del reflector para que quede bien encajada.
– Proceda en sentido inverso para su montaje.
A1A2
A3
Fig. 184 Luz de carretera
Fig. 185 Luz de carretera
AC
A1A2
AlteaXL_ES Seite 274 Mittwoch, 17. Dezember 2008 6:53 18

Situaciones diversas275
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

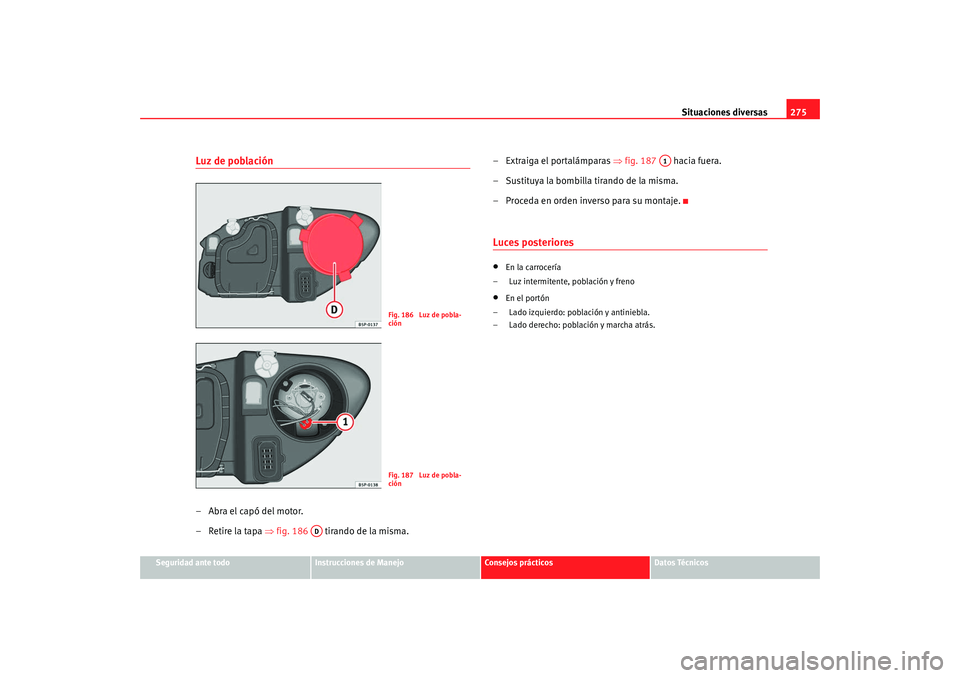

Luz de población–Abra el capó del motor.
– Retire la tapa ⇒fig. 186 tirando de la misma. – Extraiga el portalámparas
⇒fig. 187 hacia fuera.
– Sustituya la bombilla tirando de la misma.
– Proceda en orden inverso para su montaje.
Luces posteriores•
En la carrocería
– Luz intermitente, población y freno
•
En el portón
– Lado izquierdo: población y antiniebla.
– Lado derecho: población y marcha atrás.
Fig. 186 Luz de pobla-
ciónFig. 187 Luz de pobla-
ción
AD
A1
AlteaXL_ES Seite 275 Mittwoch, 17. Dezember 2008 6:53 18

Situaciones diversas

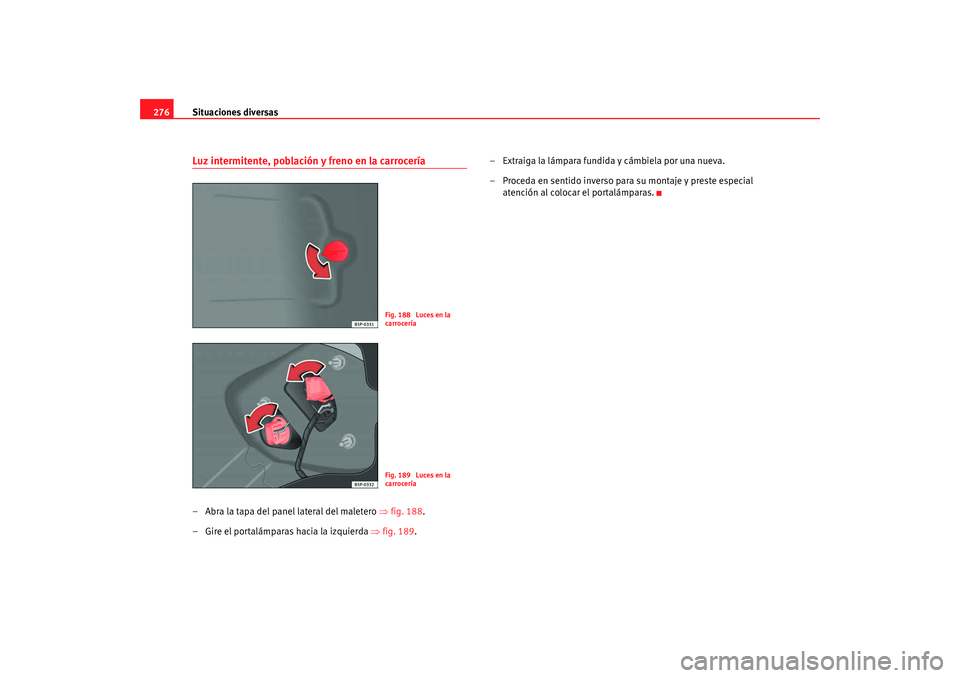

276Luz intermitente, población y freno en la carrocería– Abra la tapa del panel lateral del maletero ⇒fig. 188.
– Gire el portalámparas hacia la izquierda ⇒fig. 189. – Extraiga la lámpara fundida y cámbiela por una nueva.
– Proceda en sentido inverso para su montaje y preste especial
atención al colocar el portalámparas.
Fig. 188 Luces en la
carroceríaFig. 189 Luces en la
carrocería
AlteaXL_ES Seite 276 Mittwoch, 17. Dezember 2008 6:53 18

Situaciones diversas277
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos
Luz de población, antiniebla y marcha atrás en el portónLuz de población
– Abra el portón trasero. – Retire la tapa, tirando de ella.
– Saque el portalámparas, presionando las patillas de sujeción y
extráigalo hacia afuera.
– Extraiga la lámpara fundida y cambiéla por otra.
– Proceda en sentido inverso para su montaje y preste especial atención al colocar el portalámparas.
Luz antiniebla y marcha atrás
– Abra el portón trasero.
– Retire la tapa, tirando de ella.
– Gire el portalámparas hacia la izquierda.
– Extraiga la lámpara fundida y cambiéla por otra.
– Proceda en sentido inverso para su montaje.
Fig. 190 Luces en el
portónFig. 191 Luz de pobla-
ción
AlteaXL_ES Seite 277 Mittwoch, 17. Dezember 2008 6:53 18

Situaciones diversas

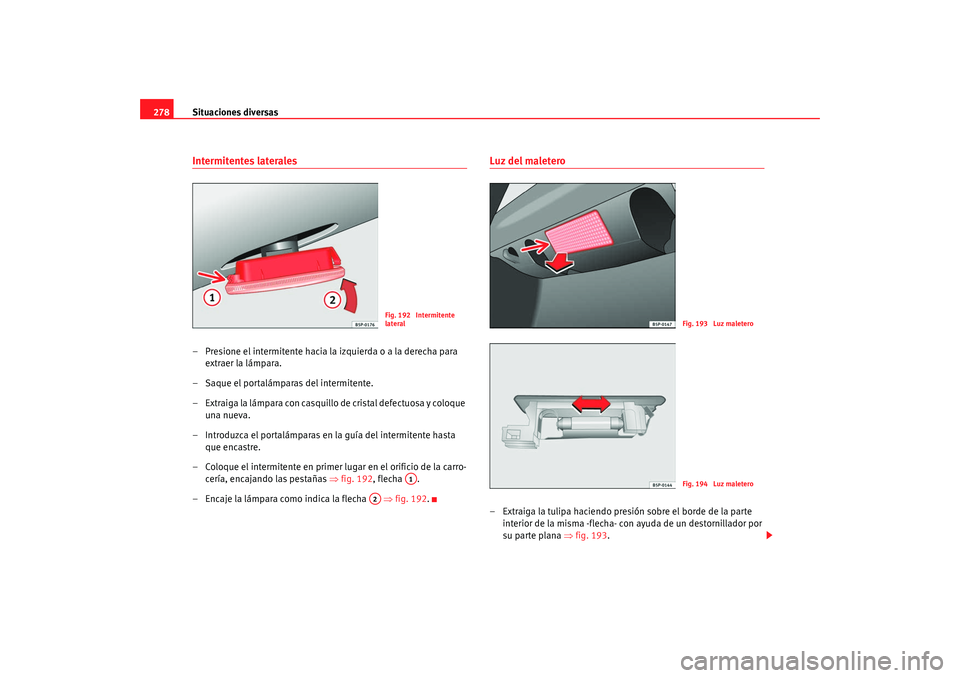

278Intermitentes laterales– Presione el intermitente hacia la izquierda o a la derecha para
extraer la lámpara.
– Saque el portalámparas del intermitente.
– Extraiga la lámpara con casquillo de cristal defectuosa y coloque una nueva.
– Introduzca el portalámparas en la guía del intermitente hasta que encastre.
– Coloque el intermitente en primer lugar en el orificio de la carro- cería, encajando las pestañas ⇒fig. 192, flecha .
– Encaje la lámpara como indica la flecha ⇒ fig. 192.
Luz del maletero– Extraiga la tulipa haciendo presión sobre el borde de la parte
interior de la misma -flecha- con ayuda de un destornillador por
su parte plana ⇒fig. 193.
Fig. 192 Intermitente
lateral
A1
A2
Fig. 193 Luz maleteroFig. 194 Luz maletero
AlteaXL_ES Seite 278 Mittwoch, 17. Dezember 2008 6:53 18

Situaciones diversas279
Seguridad ante todo
Instrucciones de Manejo
Consejos prácticos
Datos Técnicos

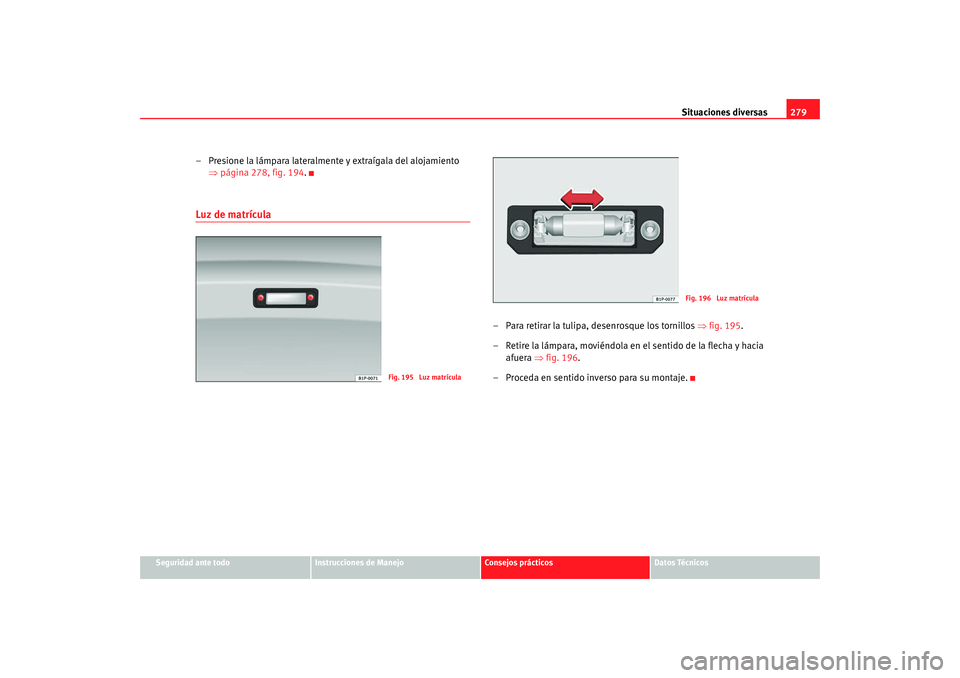

– Presione la lámpara lateralmente y extraígala del alojamiento
⇒página 278, fig. 194 .Luz de matrícula
– Para retirar la tulipa, desenrosque los tornillos ⇒fig. 195 .
– Retire la lámpara, moviéndola en el sentido de la flecha y hacia afuera ⇒fig. 196 .
– Proceda en sentido inverso para su montaje.
Fig. 195 Luz matrícula
Fig. 196 Luz matrícula
