210
Ruiten
Gebruik voor het schoonmaken van
de ruiten een geschikt schoonmaak-
middel. Gebruik een schone, zachte
doek om krassen en beschadigingen
te voorkomen.
WAARSCHUWINGLet er bij het
schoonmaken van de binnenzijde van de
achterruit op dat de elektrische weer-
standsdraden van de achterruitverwar-
ming niet worden beschadigd. Veeg
voorzichtig in de richting van de draden.
Motorruimte
Het verdient aanbeveling de motor-
ruimte na de winter zorgvuldig te la-
ten schoonspuiten. Hierbij mag de
waterstraal niet direct op de elektro-
nische regeleenheden worden gericht.
Wendt u hiervoor tot een gespeciali-
seerd bedrijf.
Schoonmaakmiddelen
verontreinigen het water.
Daarom moet de motor-
ruimte bij voorkeur worden ge-
wassen op een plaats, die voorzien
is middelen waarmee afvalwater
direct wordt opgevangen en gezui-
verd.WAARSCHUWINGVoor het
schoonspuiten van de motorruimte
moet de contactsleutel in stand S
staan en de motor koud zijn. Contro-
leer na het reinigen of de verschillende
beschermingen (bijv.: rubber hoezen
en afdekpanelen) niet zijn verwijderd
of beschadigd.
INTERIEUR
Controleer af en toe of onder de
vloerbedekking geen water aanwezig
is (druppels van natte schoenen, pa-
raplu’s enz.), waardoor het plaatwerk
kan gaan roesten. Was de auto nooit in de zon of als de
motorkap nog warm is: de glans van
de lak kan afnemen.
De kunststof carrosseriedelen kun-
nen op dezelfde wijze worden gewas-
sen als de gespoten carrosseriedelen.
WAARSCHUWINGVerwijder de
antenne van het dak als u de auto in
een wasstraat wast, om te voorkomen
dat deze wordt beschadigd.
Voorkom dat de auto onder bomen
wordt geparkeerd; harsdruppels kun-
nen bij langere inwerking de lak be-
schadigen, waardoor de kans op
roestvorming wordt vergroot.
WAARSCHUWINGVogeluitwerp-
selen moeten zo snel en zo grondig
mogelijk van de lak verwijderd te
worden; door de agressieve bestand-
delen kan de lak beschadigen.
Gebruik nooit ontvlam-
bare producten zoals pe-
troleum of wasbenzine
voor het reinigen van delen van het
interieur. De elektrostatische la-
dingen die tijdens het reinigen
door het wrijven ontstaan, kunnen
brand veroorzaken.
183-211 Phedra OLA 5-06-2008 11:22 Pagina 210

218
REMMEN
REMSYSTEEM
Schijfremmen voor en achter met
zwevende remtang en automatische
afstelling van de speling met remci-
linder per wiel.
Het hydraulisch bediende systeem
met 2 kruislings gescheiden hydrau-
lische circuits en voorzien van de vol-
gende elektronische hulpsystemen:
– ABS met elektronische remdruk-
regelaar EBD;
– HBA
– TC + ASR
– MSR
– ESP.HANDREM
Bediend met handremhefboom en
werkend op de remtangen achter.
WIELOPHANGING
VOOR
Onafhankelijke McPherson wielop-
hanging met:
– telescopische, dubbelwerkende,
hydraulische schokdempers;
– gedecentreerd ten opzichte van de
schokdemper opgestelde schroefveren
en rubbers;
– stabilisatorstang aan schokdemper
en wieldraagarm.
ACHTER
De ophanging bestaat uit de vol-
gende componenten:
– traverse;
– getrokken wieldraagarmen;
– hydraulische schokdempers;
– schroefveren;
– stabilisatorstang.
212-232 Phedra OLA 5-06-2008 11:30 Pagina 218

220
WIELUITLIJNING
Wieluitlijning voor gemeten tussen
de velgen bij een onbelaste auto:
– toespoor: 2 mm per wiel.
Wieluitlijning achter gemeten tussen
de velgen bij een onbelaste auto:
– toespoor: 5 mm ± 1 per wiel
WINTERBANDEN
Zie hiervoor het hoofdstuk “Ken uw
auto”.
SNEEUWKETTINGEN
Zie hiervoor het hoofdstuk “Ken uw
auto”.VERKLARING VAN DE
CODES OP DE BANDEN
Bijvoorbeeld: 215/60 R 16 94 H
215 =Nominale breedte (afstand in
mm tussen de flanken).
60 =Verhouding hoogte/breedte in
procenten.
R =Radiaalband.
16 =Velgdiameter in inches.
94 =Beladingsindex (laadvermo-
gen).
H =Snelheidsindex.Beladingsindex (laadvermogen)
60 =250 kg84 =500 kg
61 =257 kg85 =515 kg
62 =265 kg86 =530 kg
63 =272 kg87 =545 kg
64 =280 kg88 =560 kg
65 =290 kg89 =580 kg
66 =300 kg90 =600 kg
67 =307 kg91 =615 kg
68 =315 kg92 =630 kg
69 =325 kg93 =650 kg
70 = 335 kg94 =670 kg
71 =345 kg95 =690 kg
72 =355 kg96 =710 kg
73 =365 kg97 =730 kg
74 =375 kg98 =750 kg
75 =387 kg99 =775 kg
76 =400 kg100 =800 kg
77 =
412 kg101 =825 kg
78 =425 kg102 =850 kg
79 =437 kg103 =875 kg
80 =450 kg104 =900 kg
81 =462 kg105 =925 kg
82 =475 kg106 =950 kg
83 =487 kg
212-232 Phedra OLA 5-06-2008 11:30 Pagina 220

VULLINGSTABEL
Brandstoftank:– inclusief een reserve van:
Motorkoelsysteem:
Oliepan en oliefilter:
Versnellingsbak/differentieel:
Automatische versnellingsbak/
differentieel:
Hydraulische stuurbekrachtiging:
Elektrohydraulische stuurbekrachtiging:
Hydraulisch remcircuit met:
ABS (met ESP):
Reservoir ruitensproeiers
voor/ achter /
koplampsproeiers:
227
2.0 JTD
136 pk
liters
80
8
9
5,25
1,9
–
1,2
1,2
0,519
7,5Voorgeschreven
brandstof
aanbevolen producten
Diesel voor motorvoertuigen
(specificatie EN590)
Mengsel van 50% water en
PARAFLU UP
(rood)
SELENIA WR
TUTELA CAR EXPERYA
TUTELA GI/E
TUTELA GI/E
TUTELA GI/R
TUTELA TOP 4
Mengsel van water en
TUTELA
PROFESSIONAL SC 35 2.0 JTD
120 pk
liters
80
8
9
5,25
1,9
–
1,2
1,2
0,519
7,5
212-232 Phedra OLA 5-06-2008 11:30 Pagina 227

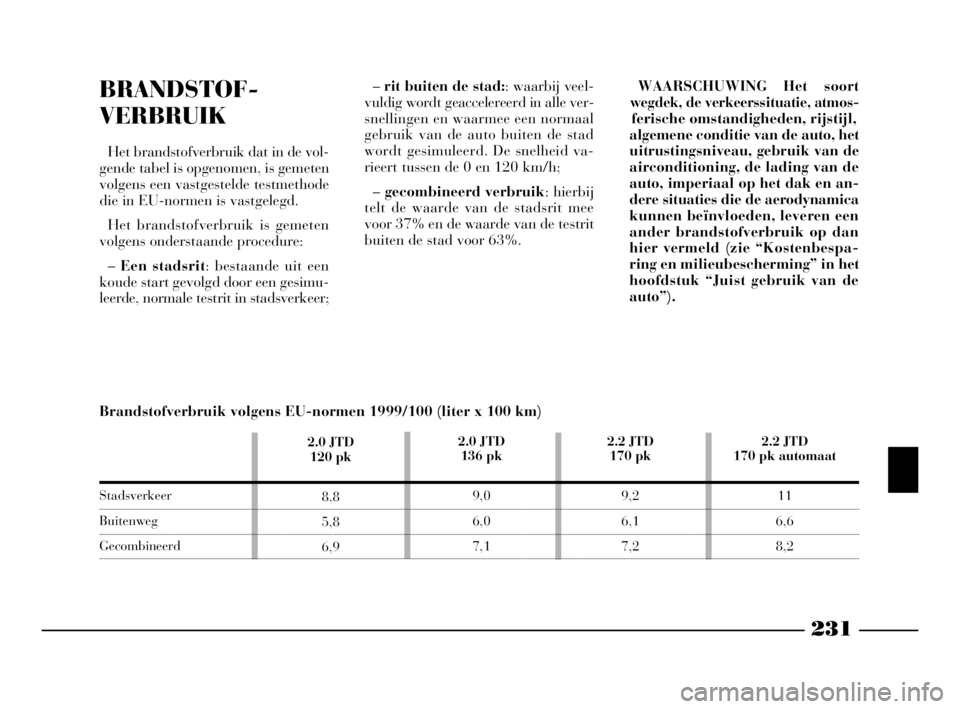

231
BRANDSTOF-
VERBRUIK
Het brandstofverbruik dat in de vol-
gende tabel is opgenomen, is gemeten
volgens een vastgestelde testmethode
die in EU-normen is vastgelegd.
Het brandstofverbruik is gemeten
volgens onderstaande procedure:
– Een stadsrit: bestaande uit een
koude start gevolgd door een gesimu-
leerde, normale testrit in stadsverkeer;– rit buiten de stad:: waarbij veel-
vuldig wordt geaccelereerd in alle ver-
snellingen en waarmee een normaal
gebruik van de auto buiten de stad
wordt gesimuleerd. De snelheid va-
rieert tussen de 0 en 120 km/h;
– gecombineerd verbruik: hierbij
telt de waarde van de stadsrit mee
voor 37% en de waarde van de testrit
buiten de stad voor 63%.WAARSCHUWING Het soort
wegdek, de verkeerssituatie, atmos-
ferische omstandigheden, rijstijl,
algemene conditie van de auto, het
uitrustingsniveau, gebruik van de
airconditioning, de lading van de
auto, imperiaal op het dak en an-
dere situaties die de aerodynamica
kunnen beïnvloeden, leveren een
ander brandstofverbruik op dan
hier vermeld (zie “Kostenbespa-
ring en milieubescherming” in het
hoofdstuk “Juist gebruik van de
auto”).
2.2 JTD
170 pk
9,2
6,1
7,22.2 JTD
170 pk automaat
11
6,6
8,2 2.0 JTD
136 pk
9,0
6,0
7,12.0 JTD
120 pk
8,8
5,8
6,9
Brandstofverbruik volgens EU-normen 1999/100 (liter x 100 km)
Stadsverkeer
Buitenweg
