POZORSPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Klíček má tři polohy obr. 9:
❒STOP: motor je vypnutý, klíček lze vy-
jmout ze zapalování, řízení je zamknu-
to. Mohou fungovat některá elektrická
zařízení (např. autorádio, centrální za-
mykání dveří, alarm, atd.)
❒MAR: Poloha klíčku při jízdě. Mohou
fungovat všechna elektrická zařízení.
❒AV V: Spuštění motoru.
Spínací skříňka zapalování je vybavena po-
jistným zařízením, díky němuž při neús-
pěšném pokusu o spuštění motoru je nut-
no přepnout klíček v zapalování nejdříve na
STOP, a teprve pak zopakovat pokus
o opětovné nastartování.ZÁMEK ŘÍZENÍ
Zapnutí
Se spínací skříňou v poloze STOPvytáh-
něte klíček ze zapalování a otočením volan-
tu zámek zamkněte.
Odemknutí
Mírně pohněte volantem a otočte klíčkem
do polohy MAR.

33
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
obr. 20F0T0153m

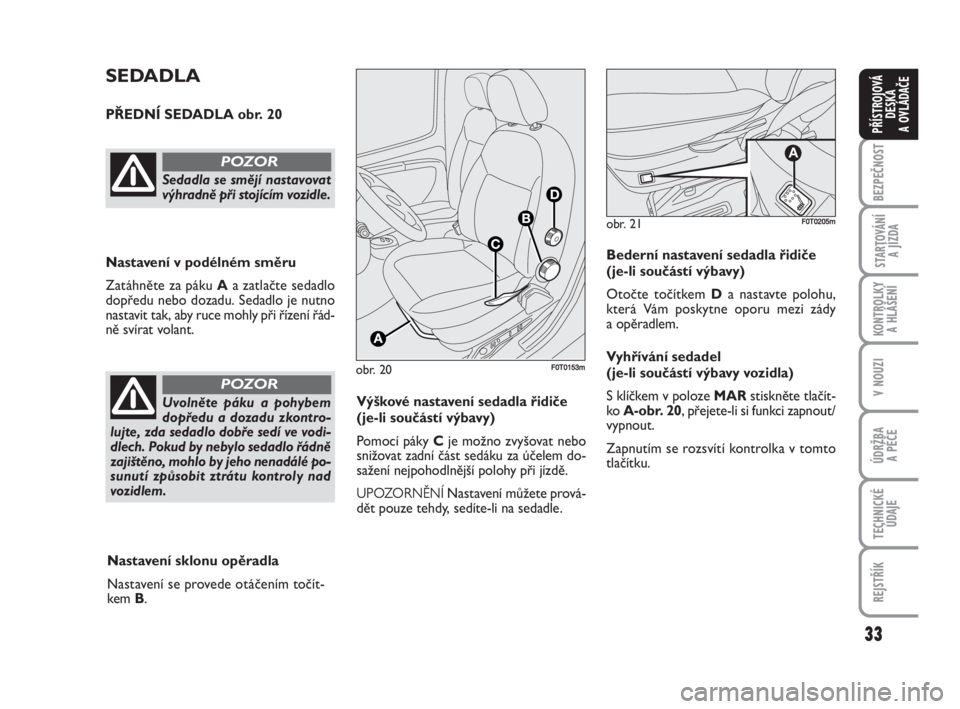

SEDADLA
PŘEDNÍ SEDADLA obr. 20
Nastavení v podélném směru
Zatáhněte za páku Aa zatlačte sedadlo
dopředu nebo dozadu. Sedadlo je nutno
nastavit tak, aby ruce mohly při řízení řád-
ně svírat volant.
Sedadla se smějí nastavovat
výhradně při stojícím vozidle.
POZOR
Uvolněte páku a pohybem
dopředu a dozadu zkontro-
lujte, zda sedadlo dobře sedí ve vodi-
dlech. Pokud by nebylo sedadlo řádně
zajištěno, mohlo by jeho nenadálé po-
sunutí způsobit ztrátu kontroly nad
vozidlem.
POZOR
Výškové nastavení sedadla řidiče
(je-li součástí výbavy)
Pomocí páky Cje možno zvyšovat nebo
snižovat zadní část sedáku za účelem do-
sažení nejpohodlnější polohy při jízdě.
UPOZORNĚNÍ Nastavení můžete prová-
dět pouze tehdy, sedíte-li na sedadle.
Nastavení sklonu opěradla
Nastavení se provede otáčením točít-
kem B.Bederní nastavení sedadla řidiče
(je-li součástí výbavy)
Otočte točítkem Da nastavte polohu,
která Vám poskytne oporu mezi zády
a opěradlem.
Vyhřívání sedadel
(je-li součástí výbavy vozidla)
S klíčkem v poloze MARstiskněte tlačít-
ko A-obr. 20, přejete-li si funkci zapnout/
vypnout.
Zapnutím se rozsvítí kontrolka v tomto
tlačítku.
obr. 21
A
F0T0205m

39
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
Nastavení volantu se smí
provádět pouze se stojícím
vozidlem a vypnutým motorem.
POZOR
Je přísně zakázána jakákoli
poprodejní úprava/zásah
(např. montáž imobilizéru), protože
by se poškodilo řízení nebo jeho hří-
del, a tím se kromě negativního do-
padu na výkony systému a na záruku
snížila závažně bezpečnost a homolo-
gační shoda vozidla.
POZOR
obr. 36F0T0040m

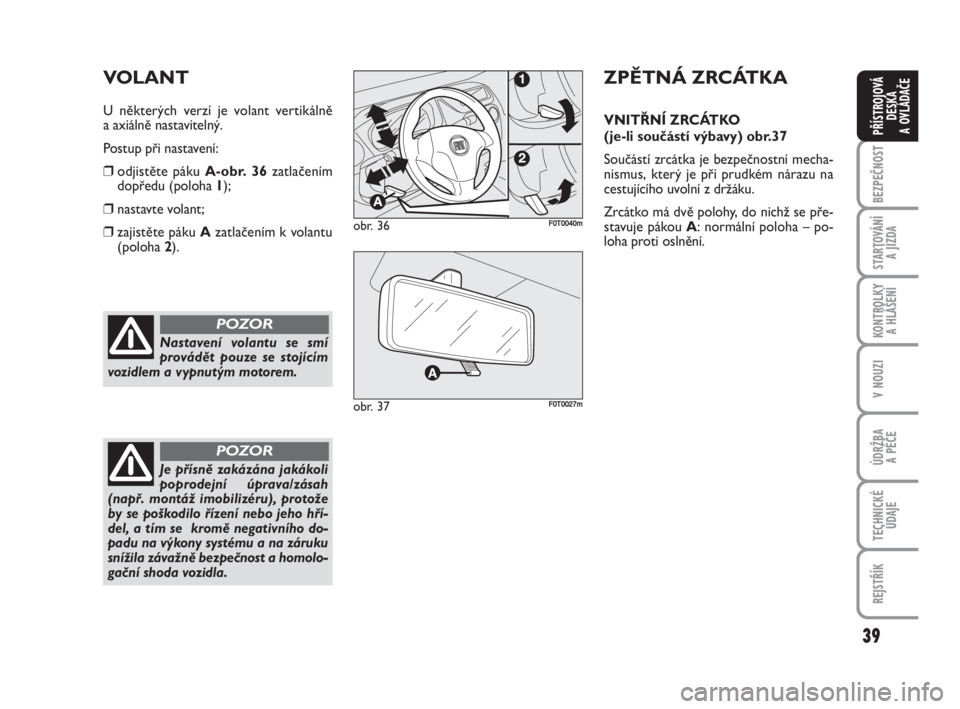

VOLANT

U některých verzí je volant vertikálně
a axiálně nastavitelný.
Postup při nastavení:
❒odjistěte páku A-obr. 36zatlačením
dopředu (poloha 1);
❒nastavte volant;
❒zajistěte páku A zatlačením k volantu
(poloha2).
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZRCÁTKO
(je-li součástí výbavy) obr.37
Součástí zrcátka je bezpečnostní mecha-
nismus, který je při prudkém nárazu na
cestujícího uvolní z držáku.
Zrcátko má dvě polohy, do nichž se pře-
stavuje pákou A: normální poloha – po-
loha proti oslnění.
obr. 37F0T0027m

40
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
obr. 38F0T0042m
Během jízdy se zrcátka
musejí nacházet v poloze
A-obr. 38.
POZOR
obr. 39F0T0194mobr. 40
B
C
D
F0T0041m
Ruční nastavení
Zevnitř vozidla použijte zařízení A-obr.
39. VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Ruční sklopení zrcátka
V případě potřeby (například tvoří-li zr-
cátko překážku v úzkém jízdním profilu),
je možné zrcátko sklopit z polohy
A-obr. 30do polohy B.Elektrické nastavení
(je-li součástí výbavy)
Nastavovat vnější zrcátka je povoleno pou-
ze pouze s klíčkem zapalování na poloze
MAR.
Postupujte takto:
❒zvolte přepínačem u volantu A-obr. 40
požadované zrcátko (pravé nebo levé):
❒posunutím přepínače Ado polohy B,
a jeho přepnutím se provede nastavení
levého vnějšího zpětného zrcátka;
❒posunutím přepínače Ado polohy D,
a jeho přepnutím se provede nastavení
pravého vnějšího zpětného zrcátka;
Po skončeném nastavení vraťte přepínač
Ado prostřední zajišťovací polohy C.
Vnější zpětná zrcátka jsou
zakřivená, a proto mírně
zkreslují vnímání vzdálenosti.
POZOR

49
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
VNĚJŠÍ SVĚTLA
Levá páčka obr. 48sdružuje ovládače vněj-
ších světel.
Vnější světla lze zapnout pouze s klíčkem
zapalování na poloze MAR.
Rozsvícením venkovních světel se osvětlí
přístrojová deska a ovládače.
VYPNUTÁ SVĚTLA
Ovládací prstenec otočený do polohy O.
OBRYSOVÁ SVĚTLA
Otočte ovládací prstenec do polohy 6.
Na přístrojové desce se rozsvítí kontrol-
ka
3.POTKÁVACÍ SVĚTLOMETY
Otočte ovládací prstenec do polohy 2.
Na přístrojové desce se rozsvítí kontrol-
ka
3.
DÁLKOVÉ SVĚTLOMETY
S prstencem v poloze
2zatáhněte páč-
kou k volantu (2.nestabilní poloha). Na
přístrojové desce se rozsvítí kontrolka 1.
Vypnutí dálkových světlometů: zatáhněte
páčkou směrem k volantu (zůstanou svítit
potkávací světlomety).
SVĚTELNÁ VÝSTRAHA
Zatáhněte páčku k volantu (1
anestabilní
poloha) nezávisle na poloze ovládacího
prstence. Na přístrojové desce se rozsví-
tí kontrolka
1. PARKOVACÍ SVĚTLA
Rozsvítí se pouze s vyjmutým klíčkem za-
palování nebo s klíčkem na poloze STOP
a po otočení prstence levého pákového
ovládače na polohu Oa dále na polohu
6nebo 2.
Na přístrojové desce se rozsvítí kontrolka
3. Sepnutím páčky směrových světel je
možné zvolit stranu (pravou nebo levou)
s rozsvícenými světly.
obr. 48F0T0220m

50
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
UKAZATELÉ SMĚRU obr. 49
Přestavte pákový ovládač na (aretovanou)
polohu:
❒nahoru (na polohu 1): zapne se pravé
směrové světlo;
❒dolů (na polohu 2): zapne se levé smě-
rové světlo.
Na přístrojové desce se rozbliká kontrol-
ka
Înebo ¥.
Směrová světla se vypnou samočinně, jak-
mile uvedete vozidlo do jízdy v přímém
směru.
Pokud chcete signalizovat změnu jízdního
pruhu, při kterém stačí otočit volantem
jen minimálně, můžete páku sepnout na-
horu nebo dolů bez zaklapnutí (nestabilní
poloha). Při uvolnění se páka samočinně
vrátí do počáteční polohy.Funkce „lane change“
(změna jízdního pruhu)
Změnu jízdního pruhu signalizujte přesta-
vením levého pákového ovládače na nea-
retovanou polohu na půl sekundy.
Směrové světlo na zvolené straně zabliká
3x a pak samočinně zhasne.ZAŘÍZENÍ FUNKCE
“FOLLOW ME HOME”
Zařízení slouží pro osvětlení prostoru
před vozidlem po určitou přednastavenou
dobu.
Aktivace
S klíčkem zapalování na STOPnebo vy-
taženýn ze zapalování přitáhněte pákový
přepínač k volantu do dvou minut od vy-
pnutí motoru.
Každým zatažením pákového přepínače se
svícení prodlouží vždy o 30 sekund, ale
je aktivní maximálně 210 sekund; pak se
světlomety samočinně vypnou.
Každou aktivací páky se rozsvítí kontrol-
ka
3na přístrojové desce (spolu s hlá-
šením na displeji) (viz kapitolu „Kontrol-
ky a hlášení“) a zůstane svítit po dobu, po
níž bude funkce aktivní. Kontrolka se roz-
svítí při prvním zatažení pákového přepí-
nače a svítí až do samočinného vypnutí
funkce. Každým zatažením páky se pro-
dlouží pouze doba svícení světel.
Deaktivace
Zatažením pákového přepínače k volantu
na více než dvě sekundy.
obr. 49F0T0157m

51
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
OSTŘIKOVÁNÍ SKEL
Pravý pákový ovládač obr. 50ovládá stí-
rače/ostřikovače čelního okna a stírač/
ostřikovač zadního okna (je-li ve výbavě).
STÍRAČE ČELNÍHO SKLA/
OSTŘIKOVAČ ČELNÍHO SKLA
Funkci lze zapnout pouze s klíčkem zapa-
lování na poloze MAR.
Pravý pákový přepínač má čtyři polohy:
Ostírač je v klidu.
≤přerušované stírání.
≥pomalé nepřetržité stírání.
¥rychlé nepřetržité stírání;
Při sepnutí pákového ovládače do polohy
A-obr. 50(nestabilní poloha) pracuje stí-
rač po dobu, kdy ovládač udržujete v té-
to poloze. Po uvolnění se pákový ovládač
vrátí do výchozí polohy a stírač přestane
samočinně stírat.
S prstencem v poloze
≤, stírač přizpů-
sobí samočinně rychlost stírání jízdní ry-
chlosti vozidla.
Zařadíte-li zpětný pojezd se zapnutým stí-
račem čelního skla, zapne se samočinně
stírač zadního skla.
obr. 50F0T0158m
Nepoužívejte stírač pro od-
stranění nánosu sněhu nebo
ledu ze skel. Je-li stírač vysta-
ven silnému namáhání, za-
sáhne ochrana motoru, která jej zasta-
ví byť jen na několik sekund. Pokud by
pak stírače nezačaly znovu fungovat ,
obraťte se na autorizovaný servis Fiat .
Funkce „inteligentního
ostřikování “
Ostřikovač čelního okna se spustí přita-
žením pákového přepínače k volantu (ne-
aretovaná poloha).
Podržením páky v poloze přitažené k vo-
lantu uvedete jedním pohybem do čin-
nosti ostřikování i stírání čelního okna. Sta-
ne se tak, jestliže páku ostřikovače přidr-
žíte více než půl sekundy.
Uvolněním pákového ovládače provede
stírač ještě tři kmity, a pak se zastaví.
Cyklus stírání definitivně skončí posledním
kmitem stíračů asi za šest sekund.
STÍRAČ ZADNÍHO/SKLA
(je-li součástí výbavy vozidla)
Funkci lze zapnout pouze s klíčkem zapa-
lování na poloze MAR.
Aktivace
Otočením prstence na polohu
'zapnete
stírač zadního okna takto:
❒na přerušované stírání, pokud není stí-
rač čelního okna zapnutý;
❒na synchronizované stírání (poloviční
frekvence než stírač čelního skla), po-
kud je stírač čelního okna zapnutý;
❒souvisle při zařazené zpátečce a v za-
pnutém stavu.
