2009 FIAT FIORINO display

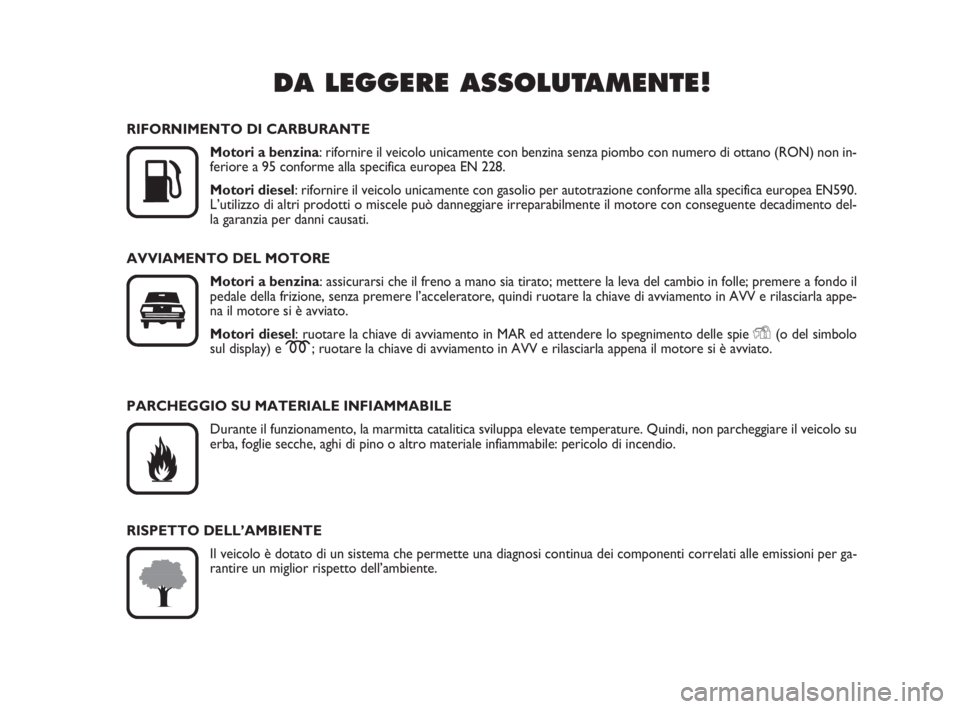

DA LEGGERE ASSOLUTAMENTE!

K
RIFORNIMENTO DI CARBURANTE
Motori a benzina: rifornire il veicolo unicamente con benzina senza piombo con numero di ottano (RON) non in-
feriore a 95 conforme alla specifica europea EN 228.
Motori diesel: rifornire il veicolo unicamente con gasolio per autotrazione conforme alla specifica europea EN590.
L’utilizzo di altri prodotti o miscele può danneggiare irreparabilmente il motore con conseguente decadimento del-
la garanzia per danni causati.
AVVIAMENTO DEL MOTORE
Motori a benzina: assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle; premere a fondo il
pedale della frizione, senza premere l’acceleratore, quindi ruotare la chiave di avviamento in AVV e rilasciarla appe-
na il motore si è avviato.
Motori diesel: ruotare la chiave di avviamento in MAR ed attendere lo spegnimento delle spie
Y(o del simbolo
sul display) e m; ruotare la chiave di avviamento in AVV e rilasciarla appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non parcheggiare il veicolo su
erba, foglie secche, aghi di pino o altro materiale infiammabile: pericolo di incendio.
RISPETTO DELL’AMBIENTE
Il veicolo è dotato di un sistema che permette una diagnosi continua dei componenti correlati alle emissioni per ga-
rantire un miglior rispetto dell’ambiente.
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 2

4
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDIPLANCIA PORTASTRUMENTI ........................................ 5
QUADRO STRUMENTI ..................................................... 6
SIMBOLOGIA ....................................................................... 7
IL SISTEMA FIAT CODE .................................................... 7
LE CHIAVI ............................................................................. 8
ALLARME ............................................................................... 11
DISPOSITIVO DI AVVIAMENTO .................................... 13

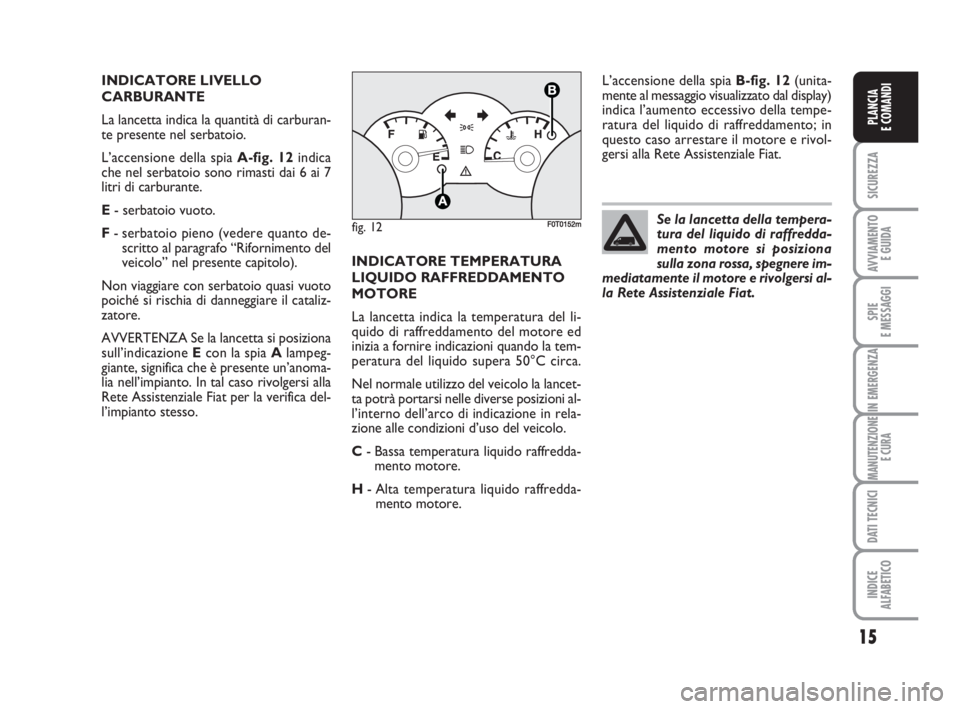

STRUMENTI DI BORDO ................................................... 14

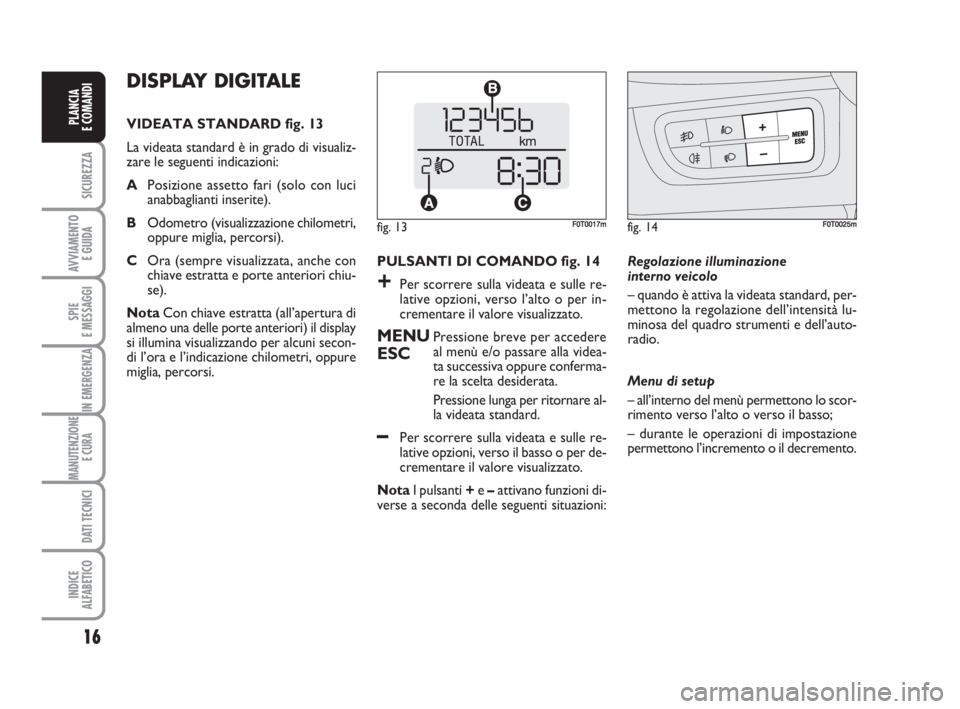

DISPLAY DIGITALE.............................................................. 16
DISPLAY MULTIFUNZIONALE ....................................... 21
TRIP COMPUTER................................................................. 30
SEDILI ...................................................................................... 33
PARATIE.................................................................................. 36
APPOGGIATESTA ............................................................... 38
VOLANTE ............................................................................. 39
SPECCHI RETROVISORI ................................................... 39
IMPIANTO DI RISCALDAMENTO
E VENTILAZIONE................................................................ 41
RISCALDAMENTO E VENTILAZIONE ......................... 43
CLIMATIZZATORE MANUALE ...................................... 46
LUCI ESTERNE ..................................................................... 49PULIZIA CRISTALLI ............................................................ 51
PLAFONIERE ........................................................................ 52
COMANDI ............................................................................ 55
EQUIPAGGIAMENTI INTERNI ........................................ 56
PORTE .................................................................................... 59
ALZACRISTALLI .................................................................. 63
BAGAGLIAIO ....................................................................... 64
COFANO MOTORE .......................................................... 68
PORTAPACCHI/PORTASCI ............................................. 69
FARI ......................................................................................... 70
SISTEMA ABS ........................................................................ 71
SISTEMA ESP.......................................................................... 72
SISTEMA EOBD .................................................................... 76
SPEED BLOCK....................................................................... 76
SENSORI DI PARCHEGGIO ............................................. 77
AUTORADIO ....................................................................... 79
INSTALLAZIONE DISPOSITIVI
ELETTRICI/ELETTRONICI.................................................. 80
RIFORNIMENTO DEL VEICOLO..................................... 80
PROTEZIONE DELL’AMBIENTE ..................................... 82
PP P
L L
A A
N N
C C
I I
A A
E E
C C
O O
M M
A A
N N
D D
I I
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 4

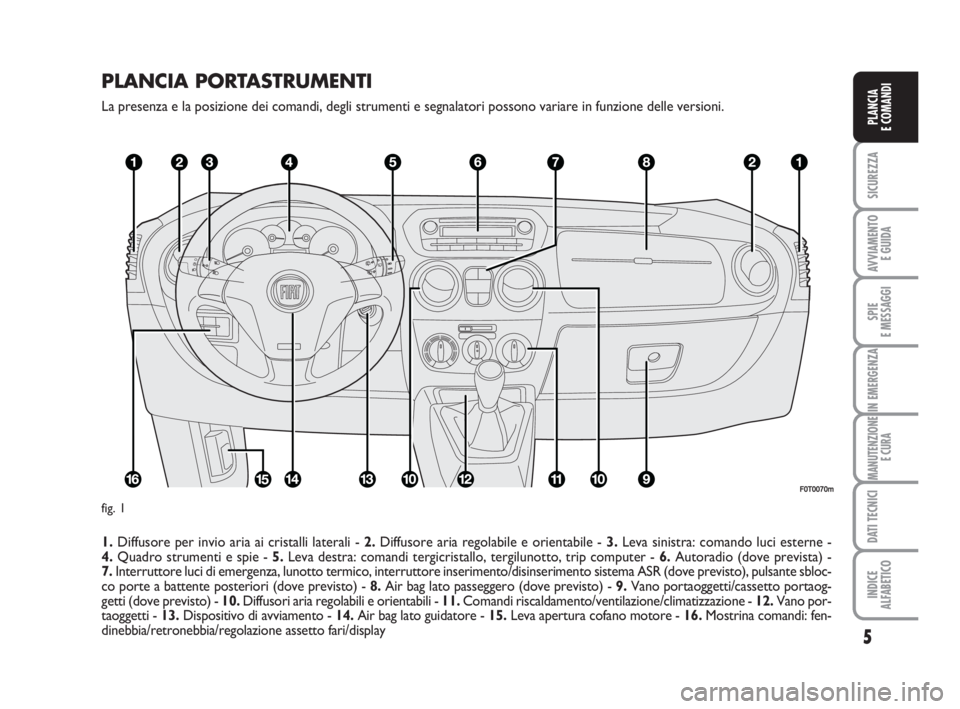

PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
1.Diffusore per invio aria ai cristalli laterali - 2.Diffusore aria regolabile e orientabile - 3.Leva sinistra: comando luci esterne -
4.Quadro strumenti e spie - 5.Leva destra: comandi tergicristallo, tergilunotto, trip computer - 6.Autoradio (dove prevista) -
7.Interruttore luci di emergenza, lunotto termico, interruttore inserimento/disinserimento sistema ASR (dove previsto), pulsante sbloc-
co porte a battente posteriori (dove previsto) - 8.Air bag lato passeggero (dove previsto) - 9.Vano portaoggetti/cassetto portaog-
getti (dove previsto) - 10.Diffusori aria regolabili e orientabili - 11.Comandi riscaldamento/ventilazione/climatizzazione - 12.Vano por-
taoggetti - 13.Dispositivo di avviamento - 14.Air bag lato guidatore - 15.Leva apertura cofano motore - 16.Mostrina comandi: fen-
dinebbia/retronebbia/regolazione assetto fari/display
5
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
F0T0070m
fig. 1
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 5

6
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

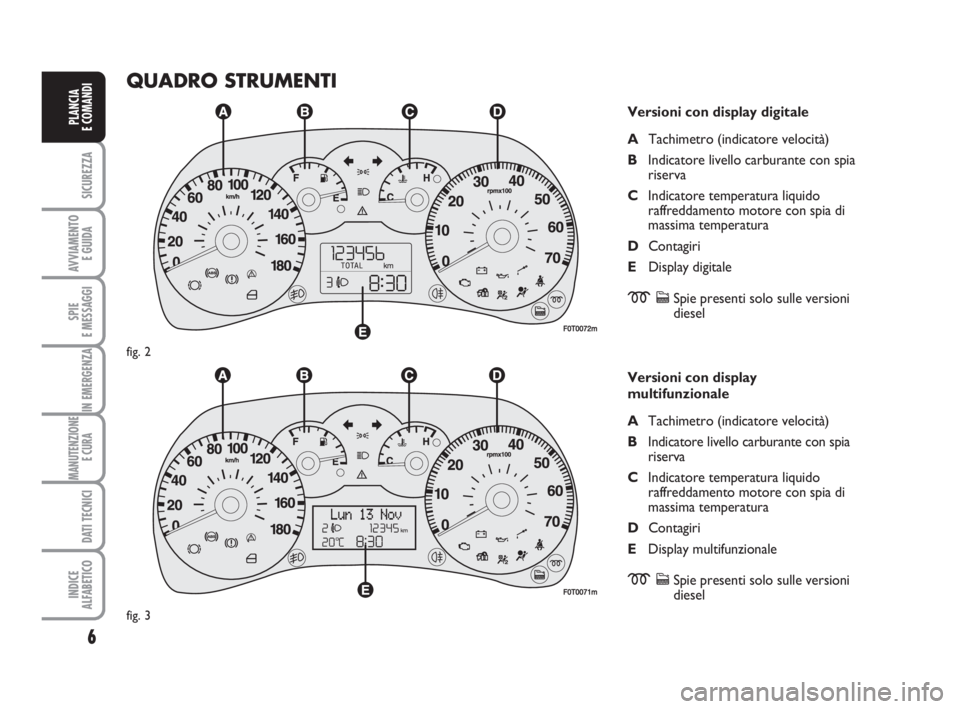

QUADRO STRUMENTI
Versioni con display digitale
ATachimetro (indicatore velocità)
BIndicatore livello carburante con spia
riserva
CIndicatore temperatura liquido
raffreddamento motore con spia di
massima temperatura
DContagiri
EDisplay digitale
mcSpie presenti solo sulle versioni
diesel
Versioni con display
multifunzionale
ATachimetro (indicatore velocità)
BIndicatore livello carburante con spia
riserva
CIndicatore temperatura liquido
raffreddamento motore con spia di
massima temperatura
DContagiri
EDisplay multifunzionale
mcSpie presenti solo sulle versioni
diesel
F0T0072m
fig. 2
F0T0071m
fig. 3
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 6

7
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

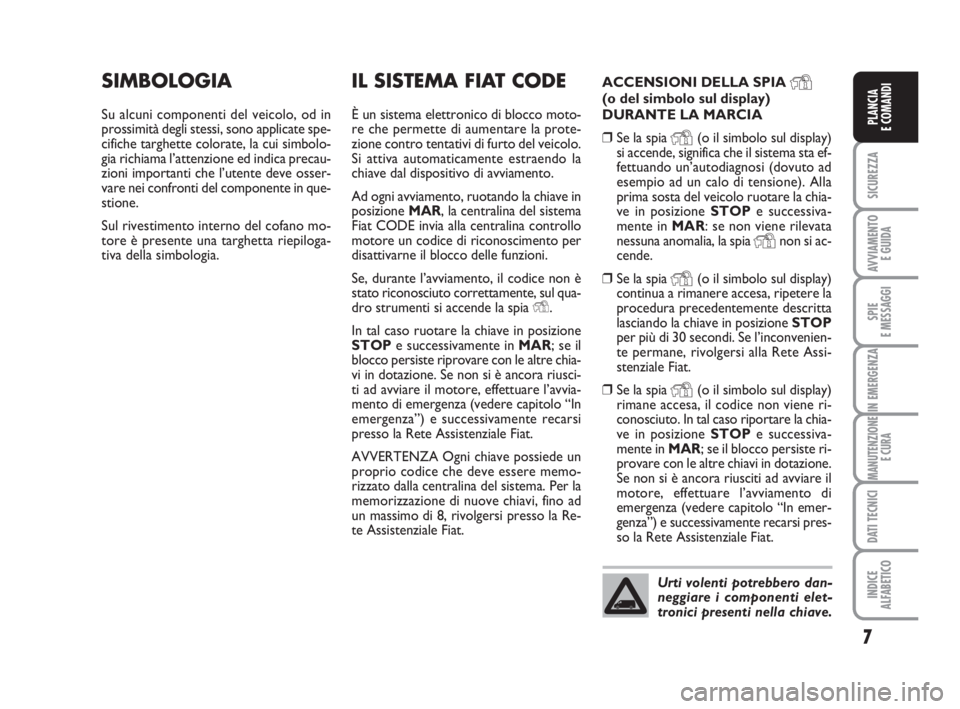

IL SISTEMA FIAT CODE
È un sistema elettronico di blocco moto-
re che permette di aumentare la prote-
zione contro tentativi di furto del veicolo.
Si attiva automaticamente estraendo la
chiave dal dispositivo di avviamento.
Ad ogni avviamento, ruotando la chiave in
posizione MAR, la centralina del sistema
Fiat CODE invia alla centralina controllo
motore un codice di riconoscimento per
disattivarne il blocco delle funzioni.
Se, durante l’avviamento, il codice non è
stato riconosciuto correttamente, sul qua-
dro strumenti si accende la spia Y.
In tal caso ruotare la chiave in posizione
STOPe successivamente in MAR; se il
blocco persiste riprovare con le altre chia-
vi in dotazione. Se non si è ancora riusci-
ti ad avviare il motore, effettuare l’avvia-
mento di emergenza (vedere capitolo “In
emergenza”) e successivamente recarsi
presso la Rete Assistenziale Fiat.
AVVERTENZA Ogni chiave possiede un
proprio codice che deve essere memo-
rizzato dalla centralina del sistema. Per la
memorizzazione di nuove chiavi, fino ad
un massimo di 8, rivolgersi presso la Re-
te Assistenziale Fiat.ACCENSIONI DELLA SPIA
Y(o del simbolo sul display)
DURANTE LA MARCIA
❒Se la spia
Y(o il simbolo sul display)
si accende, significa che il sistema sta ef-
fettuando un’autodiagnosi (dovuto ad
esempio ad un calo di tensione). Alla
prima sosta del veicolo ruotare la chia-
ve in posizione STOPe successiva-
mente in MAR: se non viene rilevata
nessuna anomalia, la spia
Ynon si ac-
cende.
❒Se la spia
Y(o il simbolo sul display)
continua a rimanere accesa, ripetere la
procedura precedentemente descritta
lasciando la chiave in posizione STOP
per più di 30 secondi. Se l’inconvenien-
te permane, rivolgersi alla Rete Assi-
stenziale Fiat.
❒Se la spia
Y(o il simbolo sul display)
rimane accesa, il codice non viene ri-
conosciuto. In tal caso riportare la chia-
ve in posizione STOPe successiva-
mente in MAR; se il blocco persiste ri-
provare con le altre chiavi in dotazione.
Se non si è ancora riusciti ad avviare il
motore, effettuare l’avviamento di
emergenza (vedere capitolo “In emer-
genza”) e successivamente recarsi pres-
so la Rete Assistenziale Fiat.
SIMBOLOGIA
Su alcuni componenti del veicolo, od in
prossimità degli stessi, sono applicate spe-
cifiche targhette colorate, la cui simbolo-
gia richiama l’attenzione ed indica precau-
zioni importanti che l’utente deve osser-
vare nei confronti del componente in que-
stione.
Sul rivestimento interno del cofano mo-
tore è presente una targhetta riepiloga-
tiva della simbologia.
Urti volenti potrebbero dan-
neggiare i componenti elet-
tronici presenti nella chiave.
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 7

12
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

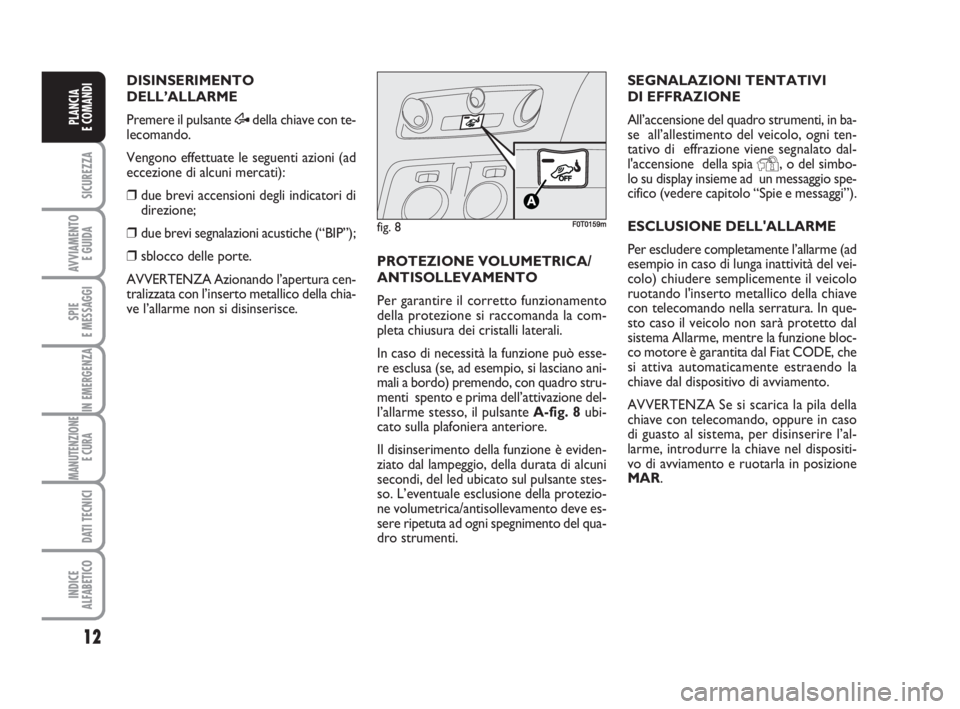

DISINSERIMENTO

DELL’ALLARME
Premere il pulsante Ædella chiave con te-
lecomando.
Vengono effettuate le seguenti azioni (ad
eccezione di alcuni mercati):
❒due brevi accensioni degli indicatori di
direzione;
❒due brevi segnalazioni acustiche (“BIP”);
❒sblocco delle porte.
AVVERTENZA Azionando l’apertura cen-
tralizzata con l’inserto metallico della chia-
ve l’allarme non si disinserisce.PROTEZIONE VOLUMETRICA/
ANTISOLLEVAMENTO
Per garantire il corretto funzionamento
della protezione si raccomanda la com-
pleta chiusura dei cristalli laterali.
In caso di necessità la funzione può esse-
re esclusa (se, ad esempio, si lasciano ani-
mali a bordo) premendo, con quadro stru-
menti spento e prima dell’attivazione del-
l’allarme stesso, il pulsante A-fig. 8ubi-
cato sulla plafoniera anteriore.
Il disinserimento della funzione è eviden-
ziato dal lampeggio, della durata di alcuni
secondi, del led ubicato sul pulsante stes-
so. L’eventuale esclusione della protezio-
ne volumetrica/antisollevamento deve es-
sere ripetuta ad ogni spegnimento del qua-
dro strumenti.SEGNALAZIONI TENTATIVI
DI EFFRAZIONE
All’accensione del quadro strumenti, in ba-
se all’allestimento del veicolo, ogni ten-
tativo di effrazione viene segnalato dal-
l'accensione della spia
Y, o del simbo-
lo su display insieme ad un messaggio spe-
cifico (vedere capitolo “Spie e messaggi”).
ESCLUSIONE DELL'ALLARME
Per escludere completamente l’allarme (ad
esempio in caso di lunga inattività del vei-
colo) chiudere semplicemente il veicolo
ruotando l'inserto metallico della chiave
con telecomando nella serratura. In que-
sto caso il veicolo non sarà protetto dal
sistema Allarme, mentre la funzione bloc-
co motore è garantita dal Fiat CODE, che
si attiva automaticamente estraendo la
chiave dal dispositivo di avviamento.
AVVERTENZA Se si scarica la pila della
chiave con telecomando, oppure in caso
di guasto al sistema, per disinserire l’al-
larme, introdurre la chiave nel dispositi-
vo di avviamento e ruotarla in posizione
MAR.
fig. 8F0T0159m
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 12

15
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
INDICATORE LIVELLO
CARBURANTE
La lancetta indica la quantità di carburan-
te presente nel serbatoio.
L’accensione della spia A-fig. 12indica
che nel serbatoio sono rimasti dai 6 ai 7
litri di carburante.
E- serbatoio vuoto.
F- serbatoio pieno (vedere quanto de-
scritto al paragrafo “Rifornimento del
veicolo” nel presente capitolo).
Non viaggiare con serbatoio quasi vuoto
poiché si rischia di danneggiare il cataliz-
zatore.
AVVERTENZA Se la lancetta si posiziona
sull’indicazione Econ la spia Alampeg-
giante, significa che è presente un’anoma-
lia nell’impianto. In tal caso rivolgersi alla
Rete Assistenziale Fiat per la verifica del-
l’impianto stesso.INDICATORE TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE
La lancetta indica la temperatura del li-
quido di raffreddamento del motore ed
inizia a fornire indicazioni quando la tem-
peratura del liquido supera 50°C circa.
Nel normale utilizzo del veicolo la lancet-
ta potrà portarsi nelle diverse posizioni al-
l’interno dell’arco di indicazione in rela-
zione alle condizioni d’uso del veicolo.
C- Bassa temperatura liquido raffredda-
mento motore.
H- Alta temperatura liquido raffredda-
mento motore.L’accensione della spia B-fig. 12(unita-
mente al messaggio visualizzato dal display)
indica l’aumento eccessivo della tempe-
ratura del liquido di raffreddamento; in
questo caso arrestare il motore e rivol-
gersi alla Rete Assistenziale Fiat.
fig. 12F0T0152mSe la lancetta della tempera-
tura del liquido di raffredda-
mento motore si posiziona
sulla zona rossa, spegnere im-
mediatamente il motore e rivolgersi al-
la Rete Assistenziale Fiat.
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 15

16
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
PULSANTI DI COMANDO fig. 14
+Per scorrere sulla videata e sulle re-
lative opzioni, verso l’alto o per in-
crementare il valore visualizzato.
MENUPressione breve per accedere
ESCal menù e/o passare alla videa-
ta successiva oppure conferma-
re la scelta desiderata.
Pressione lunga per ritornare al-
la videata standard.
–Per scorrere sulla videata e sulle re-
lative opzioni, verso il basso o per de-
crementare il valore visualizzato.
NotaI pulsanti +e –attivano funzioni di-
verse a seconda delle seguenti situazioni: Regolazione illuminazione
interno veicolo
– quando è attiva la videata standard, per-
mettono la regolazione dell’intensità lu-
minosa del quadro strumenti e dell’auto-
radio.
Menu di setup
– all’interno del menù permettono lo scor-
rimento verso l’alto o verso il basso;
– durante le operazioni di impostazione
permettono l’incremento o il decremento.
DISPLAY DIGITALE
VIDEATA STANDARD fig. 13
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
APosizione assetto fari (solo con luci
anabbaglianti inserite).
BOdometro (visualizzazione chilometri,
oppure miglia, percorsi).
COra (sempre visualizzata, anche con
chiave estratta e porte anteriori chiu-
se).
NotaCon chiave estratta (all’apertura di
almeno una delle porte anteriori) il display
si illumina visualizzando per alcuni secon-
di l’ora e l’indicazione chilometri, oppure
miglia, percorsi.
fig. 13F0T0017mfig. 14F0T0025m
001-035 CombiCargo IT1ed 21-10-2008 13:59 Pagina 16
