2009 FIAT FIORINO display

114
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
ECCESSIVA
TEMPERATURA
LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando il motore è sur-
riscaldato.
Se la spia si accende occorre seguire i se-
guenti comportamenti:
❒in caso di marcia normale: arresta-
re il veicolo, spegnere il motore e ve-
rificare che il livello dell’acqua all’inter-
no della vaschetta non sia al di sotto del
riferimento MIN. In tal caso attendere
qualche minuto per permettere il raf-
freddamento del motore, quindi apri-
re lentamente e con cautela il tappo,
rabboccare con liquido di raffredda-
mento, assicurandosi che questo sia
compresa tra i riferimenti MIN e MAX
riportati sulla vaschetta stessa. Verifi-
care inoltre visivamente la presenza di
eventuali perdite di liquido. Se al suc-
cessivo avviamento la spia dovesse nuo-
vamente accendersi, rivolgersi alla Re-
te Assistenziale Fiat.❒In caso di utilizzo impegnativo del
veicolo(ad esempio traino di rimorchi
in salita o con veicolo a pieno carico):
rallentare la marcia e, nel caso in cui la
spia rimanga accesa, arrestare il veico-
lo. Sostare per 2 o 3 minuti mantenen-
do il motore acceso e leggermente ac-
celerato per favorire una più attiva cir-
colazione del liquido di raffreddamen-
to, dopodiché spegnere il motore. Ve-
rificare il corretto livello del liquido co-
me precedentemente descritto.
AVVERTENZA In caso di percorsi molto
impegnativi è consigliabile mantenere il
motore acceso e leggermente accelerato
per alcuni minuti prima di arrestarlo. Su
alcune versioni il display visualizza il mes-
saggio dedicato.INSUFFICIENTE
RICARICA BATTERIA
(rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi appe-
na avviato il motore (con motore al mi-
nimo è ammesso un breve ritardo nello
spegnimento).
Se la spia rimane accesa rivolgersi imme-
diatamente alla Rete Assistenziale Fiat.
Su alcune versioni il display visualizza il
messaggio dedicato.
çw
111-122 CombiCargo IT1ed 21-10-2008 13:58 Pagina 114

115
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVARIA SISTEMA ABS
(giallo ambra)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando il sistema è inef-
ficiente o non disponibile. In questo caso
l’impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità
offerte dal sistema ABS. Procedere con
prudenza e rivolgersi appena possibile al-
la Rete Assistenziale Fiat.
Su alcune versioni il display visualizza il
messaggio dedicato.AVARIA EBD
(rossa)
(giallo ambra)
L’accensione contemporanea delle spie
xe >con motore in moto indica un’ano-
malia del sistema EBD oppure che il si-
stema non risulta disponibile; in questo ca-
so con frenate violente si può avere un
bloccaggio precoce delle ruote posterio-
ri, con possibilità di sbandamento.
Guidando con estrema cautela raggiunge-
re immediatamente la Rete Assistenziale
Fiat per la verifica dell’impianto.
Su alcune versioni il display visualizza il
messaggio dedicato.
>x>v
INSUFFICIENTE
PRESSIONE OLIO
MOTORE (rossa)
OLIO DEGRADATO
(versioni Multijet
con DPF, dove previsto)
(rossa)
Insufficiente pressione olio motore
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi appe-
na avviato il motore.
Su alcune versioni il display visualizza il
messaggio dedicato.
Se la spia
vsi accende du-
rante la marcia (su alcune ver-
sioni unitamente al messaggio
visualizzato dal display) arre-
stare immediatamente il motore e ri-
volgersi alla Rete Assistenziale Fiat.
AVARIA SISTEMA ESP
(giallo ambra)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
Se la spia non si spegne, o se rimane ac-
cesa durante la marcia unitamente all’ac-
censione del led sul pulsante ASR OFF, ri-
volgersi alla Rete Assistenziale Fiat.
Su alcune versioni il display visualizza un
messaggio dedicato.
NotaIl lampeggio della spia durante la
marcia indica l’intervento del sistema ESP.
á
111-122 CombiCargo IT1ed 21-10-2008 13:58 Pagina 115

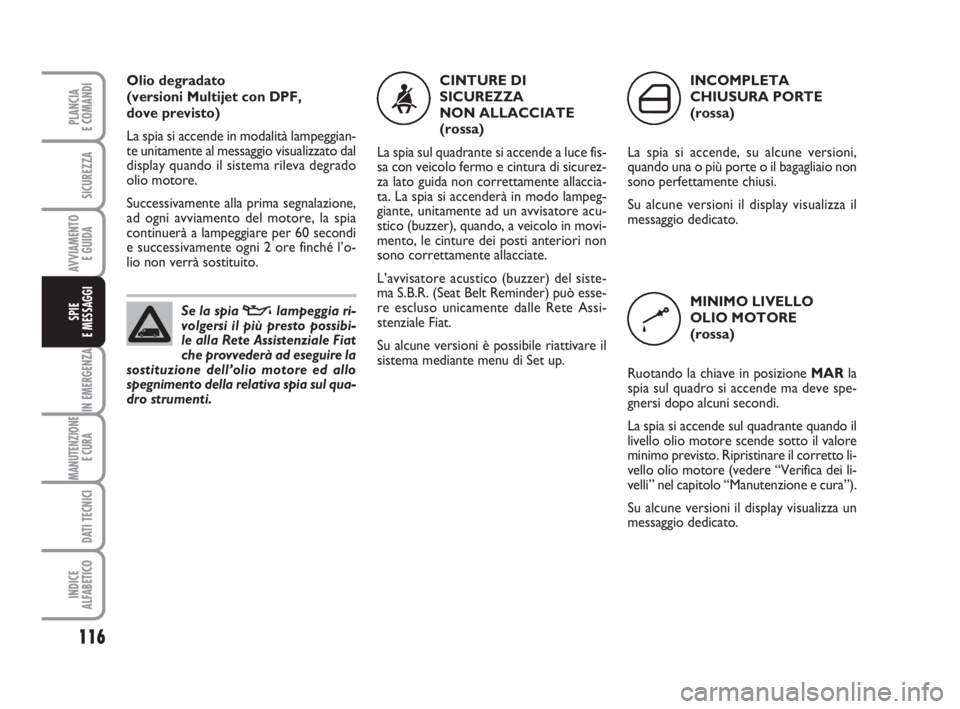

116
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
Olio degradato
(versioni Multijet con DPF,
dove previsto)
La spia si accende in modalità lampeggian-
te unitamente al messaggio visualizzato dal
display quando il sistema rileva degrado
olio motore.
Successivamente alla prima segnalazione,
ad ogni avviamento del motore, la spia
continuerà a lampeggiare per 60 secondi
e successivamente ogni 2 ore finché l’o-
lio non verrà sostituito.CINTURE DI
SICUREZZA
NON ALLACCIATE
(rossa)
La spia sul quadrante si accende a luce fis-
sa con veicolo fermo e cintura di sicurez-
za lato guida non correttamente allaccia-
ta. La spia si accenderà in modo lampeg-
giante, unitamente ad un avvisatore acu-
stico (buzzer), quando, a veicolo in movi-
mento, le cinture dei posti anteriori non
sono correttamente allacciate.
L’avvisatore acustico (buzzer) del siste-
ma S.B.R. (Seat Belt Reminder) può esse-
re escluso unicamente dalle Rete Assi-
stenziale Fiat.
Su alcune versioni è possibile riattivare il
sistema mediante menu di Set up.INCOMPLETA
CHIUSURA PORTE
(rossa)
La spia si accende, su alcune versioni,
quando una o più porte o il bagagliaio non
sono perfettamente chiusi.
Su alcune versioni il display visualizza il
messaggio dedicato.
MINIMO LIVELLO
OLIO MOTORE
(rossa)
Ruotando la chiave in posizione MARla
spia sul quadro si accende ma deve spe-
gnersi dopo alcuni secondi.
La spia si accende sul quadrante quando il
livello olio motore scende sotto il valore
minimo previsto. Ripristinare il corretto li-
vello olio motore (vedere “Verifica dei li-
velli” nel capitolo “Manutenzione e cura”).
Su alcune versioni il display visualizza un
messaggio dedicato.
<´
k
Se la spia vlampeggia ri-
volgersi il più presto possibi-
le alla Rete Assistenziale Fiat
che provvederà ad eseguire la
sostituzione dell’olio motore ed allo
spegnimento della relativa spia sul qua-
dro strumenti.
111-122 CombiCargo IT1ed 21-10-2008 13:58 Pagina 116

117
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVARIA SISTEMA
DI INIEZIONE
(versioni Multijet)
(giallo ambra)
AVARIA SISTEMA
CONTROLLO MOTORE
EOBD (versioni benzina)
(giallo ambra)
Avaria sistema di iniezione
In condizioni normali, ruotando la chiave
di avviamento in posizione MAR, la spia
si accende, ma deve spegnersi a motore
avviato.
Se la spia rimane accesa o si accende du-
rante la marcia, segnala un non perfetto
funzionamento dell’impianto di iniezione
con possibile perdita di prestazioni, catti-
va guidabilità e consumi elevati.
Su alcune versioni il display visualizza il
messaggio dedicato.
In queste condizioni si può proseguire la
marcia evitando però di richiedere sforzi
gravosi al motore o forti velocità. Rivol-
gersi in ogni caso al più presto alla Rete
Assistenziale Fiat.Avaria sistema controllo
motore EOBD
In condizioni normali, ruotando la chiave
di avviamento in posizione MAR, la spia
si accende, ma deve spegnersi a motore
avviato.
L’accensione iniziale indica il corretto fun-
zionamento della spia. Se la spia rimane ac-
cesa o si accende durante la marcia:
❒a luce fissa: segnala un malfunziona-
mento nel sistema di alimentazione/ac-
censione che potrebbe provocare ele-
vate emissioni allo scarico, possibile
perdita di prestazioni, cattiva guidabilità
e consumi elevati.
Su alcune versioni il display visualizza il
messaggio dedicato.
In queste condizioni si può proseguire
la marcia evitando però di richiedere
sforzi gravosi al motore o forti velocità.
L’uso prolungato del veicolo con spia
accesa fissa può causare danni. Rivol-
gersi il più presto possibile alla Rete As-
sistenziale Fiat.
La spia si spegne se il malfunzionamen-
to scompare, ma il sistema memorizza
comunque la segnalazione.❒a luce lampeggiante: segnala la possibilità
di danneggiamento del catalizzatore (ve-
dere “Sistema EOBD” nel capitolo
“Plancia comandi”).
In caso di spia accesa con luce inter-
mittente occorre rilasciare il pedale ac-
celeratore, portandosi a bassi regimi, fi-
no a quando la spia smette di lampeg-
giare; proseguire la marcia a velocità
moderata, cercando di evitare condi-
zioni di guida che possono provocare
ulteriori lampeggi e rivolgersi il più pre-
sto possibile alla Rete Assistenziale Fiat.
Se, ruotando la chiave di av-
viamento in posizione MAR,
la spia Unon si accende op-
pure se, durante la marcia, si
accende a luce fissa o lampeggiante (su
alcune versioni unitamente al messag-
gio visualizzato dal display), rivolgersi il
più presto possibile alla Rete Assisten-
ziale Fiat. La funzionalità della spia U
può essere verificata mediante appo-
site apparecchiature dagli agenti di
controllo del traffico. Attenersi alle nor-
me vigenti nel Paese in cui si circola.
U
111-122 CombiCargo IT1ed 21-10-2008 13:58 Pagina 117

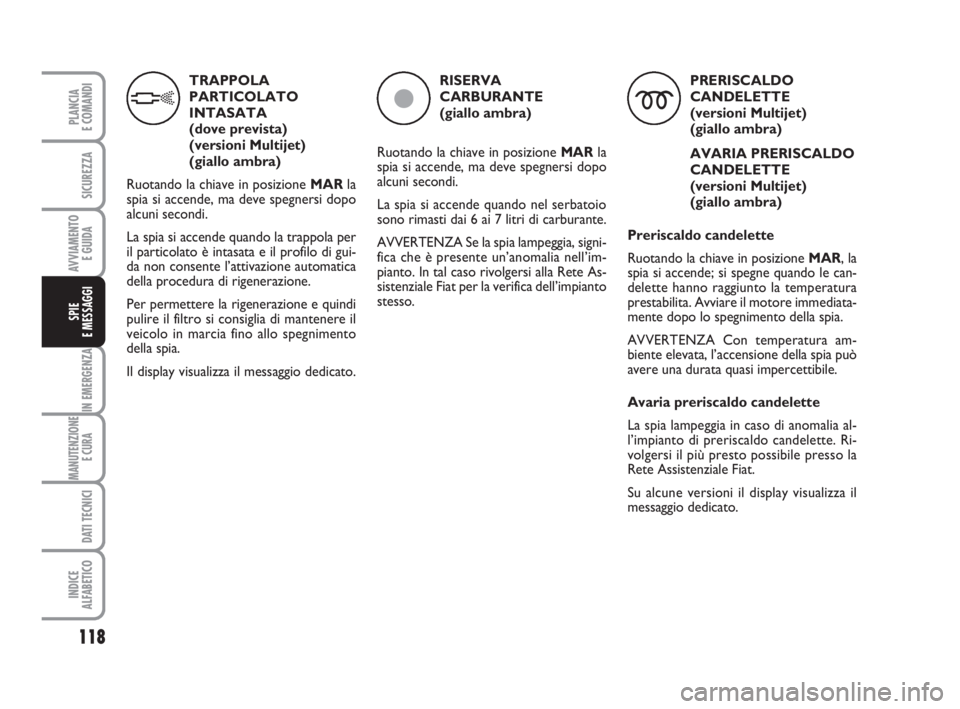

118
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
TRAPPOLA
PARTICOLATO
INTASATA
(dove prevista)
(versioni Multijet)
(giallo ambra)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando la trappola per
il particolato è intasata e il profilo di gui-
da non consente l’attivazione automatica
della procedura di rigenerazione.
Per permettere la rigenerazione e quindi
pulire il filtro si consiglia di mantenere il
veicolo in marcia fino allo spegnimento
della spia.
Il display visualizza il messaggio dedicato.RISERVA
CARBURANTE
(giallo ambra)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando nel serbatoio
sono rimasti dai 6 ai 7 litri di carburante.
AVVERTENZA Se la spia lampeggia, signi-
fica che è presente un’anomalia nell’im-
pianto. In tal caso rivolgersi alla Rete As-
sistenziale Fiat per la verifica dell’impianto
stesso.PRERISCALDO
CANDELETTE
(versioni Multijet)
(giallo ambra)
AVARIA PRERISCALDO
CANDELETTE
(versioni Multijet)
(giallo ambra)
Preriscaldo candelette
Ruotando la chiave in posizione MAR, la
spia si accende; si spegne quando le can-
delette hanno raggiunto la temperatura
prestabilita. Avviare il motore immediata-
mente dopo lo spegnimento della spia.
AVVERTENZA Con temperatura am-
biente elevata, l’accensione della spia può
avere una durata quasi impercettibile.
Avaria preriscaldo candelette
La spia lampeggia in caso di anomalia al-
l’impianto di preriscaldo candelette. Ri-
volgersi il più presto possibile presso la
Rete Assistenziale Fiat.
Su alcune versioni il display visualizza il
messaggio dedicato.
hçm
111-122 CombiCargo IT1ed 21-10-2008 13:58 Pagina 118

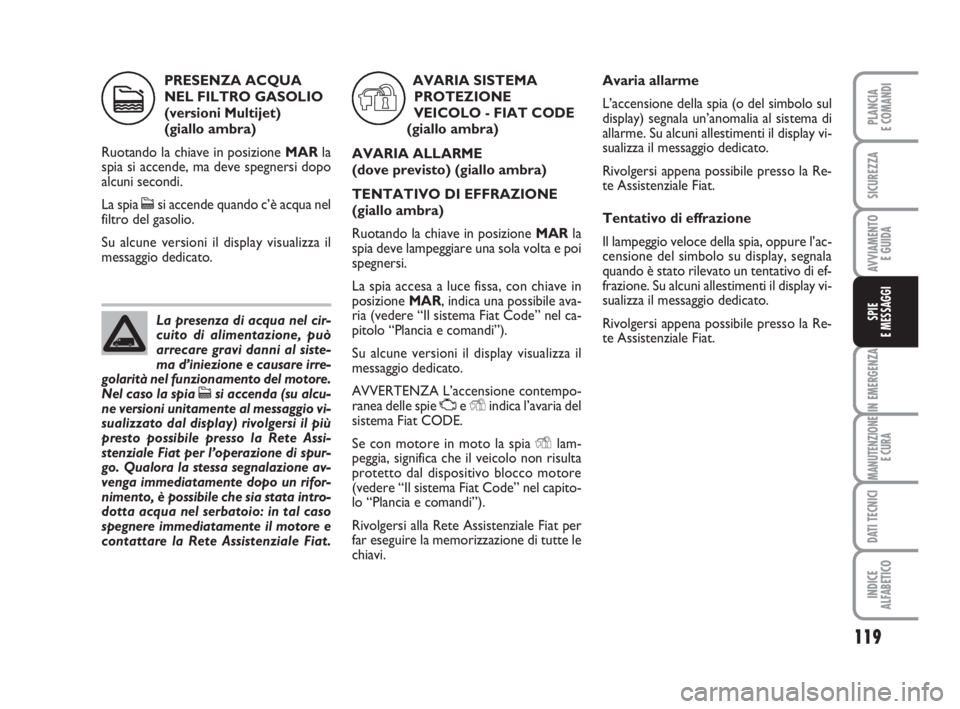

119
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
PRESENZA ACQUA
NEL FILTRO GASOLIO
(versioni Multijet)
(giallo ambra)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia csi accende quando c’è acqua nel
filtro del gasolio.
Su alcune versioni il display visualizza il
messaggio dedicato.AVARIA SISTEMA
PROTEZIONE
VEICOLO - FIAT CODE
(giallo ambra)
AVARIA ALLARME
(dove previsto) (giallo ambra)
TENTATIVO DI EFFRAZIONE
(giallo ambra)
Ruotando la chiave in posizione MARla
spia deve lampeggiare una sola volta e poi
spegnersi.
La spia accesa a luce fissa, con chiave in
posizione MAR, indica una possibile ava-
ria (vedere “Il sistema Fiat Code” nel ca-
pitolo “Plancia e comandi”).
Su alcune versioni il display visualizza il
messaggio dedicato.
AVVERTENZA L’accensione contempo-
ranea delle spie Ue Yindica l’avaria del
sistema Fiat CODE.
Se con motore in moto la spia Ylam-
peggia, significa che il veicolo non risulta
protetto dal dispositivo blocco motore
(vedere “Il sistema Fiat Code” nel capito-
lo “Plancia e comandi”).
Rivolgersi alla Rete Assistenziale Fiat per
far eseguire la memorizzazione di tutte le
chiavi. La presenza di acqua nel cir-
cuito di alimentazione, può
arrecare gravi danni al siste-
ma d’iniezione e causare irre-
golarità nel funzionamento del motore.
Nel caso la spia csi accenda (su alcu-
ne versioni unitamente al messaggio vi-
sualizzato dal display) rivolgersi il più
presto possibile presso la Rete Assi-
stenziale Fiat per l’operazione di spur-
go. Qualora la stessa segnalazione av-
venga immediatamente dopo un rifor-
nimento, è possibile che sia stata intro-
dotta acqua nel serbatoio: in tal caso
spegnere immediatamente il motore e
contattare la Rete Assistenziale Fiat.
cY
Avaria allarme
L’accensione della spia (o del simbolo sul
display) segnala un’anomalia al sistema di
allarme. Su alcuni allestimenti il display vi-
sualizza il messaggio dedicato.
Rivolgersi appena possibile presso la Re-
te Assistenziale Fiat.
Tentativo di effrazione
Il lampeggio veloce della spia, oppure l’ac-
censione del simbolo su display, segnala
quando è stato rilevato un tentativo di ef-
frazione. Su alcuni allestimenti il display vi-
sualizza il messaggio dedicato.
Rivolgersi appena possibile presso la Re-
te Assistenziale Fiat.
111-122 CombiCargo IT1ed 21-10-2008 13:58 Pagina 119

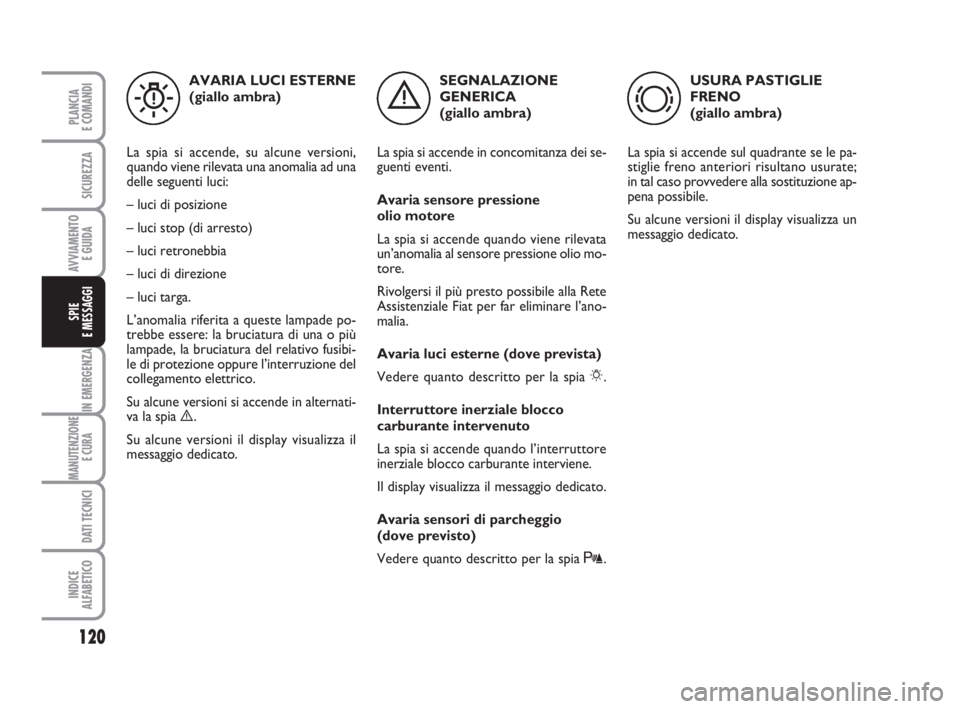

120
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
SEGNALAZIONE
GENERICA
(giallo ambra)
La spia si accende in concomitanza dei se-
guenti eventi.
Avaria sensore pressione
olio motore
La spia si accende quando viene rilevata
un’anomalia al sensore pressione olio mo-
tore.
Rivolgersi il più presto possibile alla Rete
Assistenziale Fiat per far eliminare l’ano-
malia.
Avaria luci esterne (dove prevista)
Vedere quanto descritto per la spia 6.
Interruttore inerziale blocco
carburante intervenuto
La spia si accende quando l’interruttore
inerziale blocco carburante interviene.
Il display visualizza il messaggio dedicato.
Avaria sensori di parcheggio
(dove previsto)
Vedere quanto descritto per la spia t.USURA PASTIGLIE
FRENO
(giallo ambra)
La spia si accende sul quadrante se le pa-
stiglie freno anteriori risultano usurate;
in tal caso provvedere alla sostituzione ap-
pena possibile.
Su alcune versioni il display visualizza un
messaggio dedicato.
èd
AVARIA LUCI ESTERNE
(giallo ambra)
La spia si accende, su alcune versioni,
quando viene rilevata una anomalia ad una
delle seguenti luci:
– luci di posizione
– luci stop (di arresto)
– luci retronebbia
– luci di direzione
– luci targa.
L’anomalia riferita a queste lampade po-
trebbe essere: la bruciatura di una o più
lampade, la bruciatura del relativo fusibi-
le di protezione oppure l’interruzione del
collegamento elettrico.
Su alcune versioni si accende in alternati-
va la spia è.
Su alcune versioni il display visualizza il
messaggio dedicato.
W
111-122 CombiCargo IT1ed 21-10-2008 13:58 Pagina 120

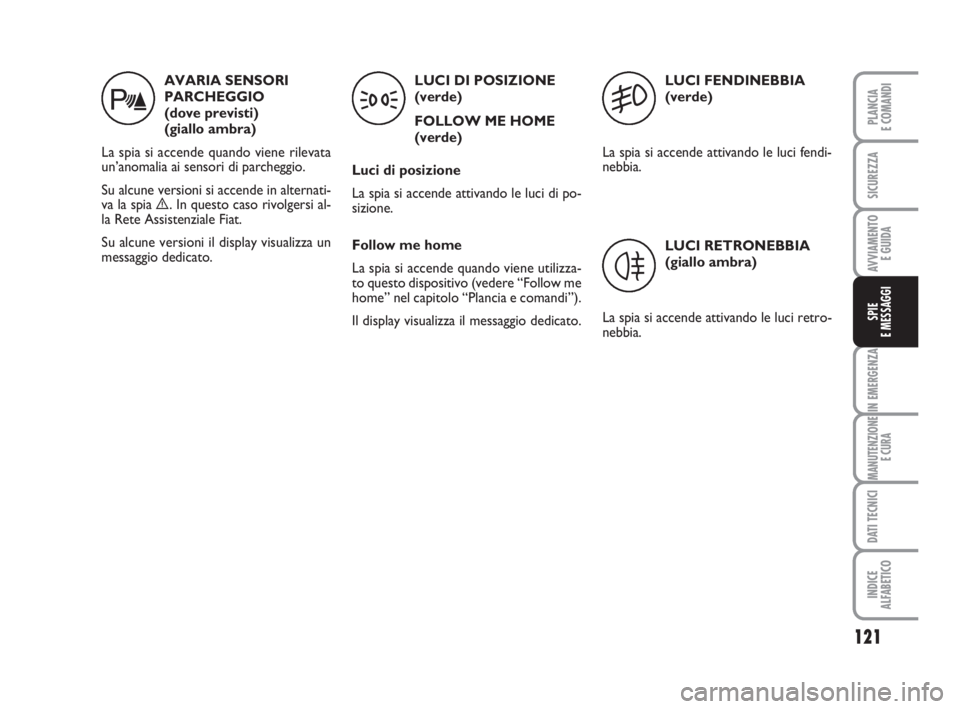

121
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVARIA SENSORI
PARCHEGGIO
(dove previsti)
(giallo ambra)
La spia si accende quando viene rilevata
un’anomalia ai sensori di parcheggio.
Su alcune versioni si accende in alternati-
va la spia è. In questo caso rivolgersi al-
la Rete Assistenziale Fiat.
Su alcune versioni il display visualizza un
messaggio dedicato.LUCI DI POSIZIONE
(verde)
FOLLOW ME HOME
(verde)
Luci di posizione
La spia si accende attivando le luci di po-
sizione.
Follow me home
La spia si accende quando viene utilizza-
to questo dispositivo (vedere “Follow me
home” nel capitolo “Plancia e comandi”).
Il display visualizza il messaggio dedicato.LUCI FENDINEBBIA
(verde)
La spia si accende attivando le luci fendi-
nebbia.
LUCI RETRONEBBIA
(giallo ambra)
La spia si accende attivando le luci retro-
nebbia.
t35
4
111-122 CombiCargo IT1ed 21-10-2008 13:58 Pagina 121
