En algunas versiones, en la pantalla se vi-
sualiza un mensaje y un símbolo (de co-
lor amarillo ámbar) cuando se detecta una
anomalía en el sistema de control de la
presión de los neumáticos T.P.M.S: en es-
te caso, acuda lo antes posible a los Ser-
vicios Autorizados Alfa Romeo.
En caso de que se monten dos o más
neumáticos sin el sensor, en la panta-
lla se visualiza un mensaje de adver-
tencia hasta que se restablezcan las con-
diciones iniciales.
n
CONTROL DE LA
PRESIÓN DE LOS
NEUMÁTICOS
(donde esté
previsto)
En algunas versiones, en la pantalla se
visualiza un mensaje y un símbolo (de
color amarillo ámbar) para identificar el
neumático desinflado.
En caso de que dos o más neumáticos
estén desinflados, en la pantalla se vi-
sualiza las indicaciones de cada neu-
mático uno después del otro.
En este caso, se aconseja restablecer
lo antes posible los valores correctos de
presión (consulte el apartado “Presión
de inflado de los neumáticos fríos” en
el capítulo “Datos Técnicos”).
PRESIÓN
INSUFICIENTE DE
LOS NEUMÁTICOS
(donde esté
previsto)
En algunas versiones, en la pantalla se
visualiza un mensaje y un símbolo (de
color rojo) (junto a una señal acústica) si
la presión de uno o más neumáticos des-
ciende de un valor prefijado. En este mo-
do, el sistema T.P.M.S. avisa al conduc-
tor señalando la posibilidad de uno o más
neumáticos peligrosamente desinflados
y por lo tanto, de un probable pinchazo.
ADVERTENCIANo continúe la marcha
con uno o más neumáticos desinflados
ya que es peligroso conducir el coche en
estas condiciones evitando las acelera-
ciones y los frenados bruscos. Cambie in-
mediatamente la rueda con la de re-
puesto (más pequeña que la rueda nor-
mal - donde esté prevista) o repárela con
el kit específico (consulte el apartado
“Hay que cambiar una rueda” en el ca-
pítulo “Qué hacer si”) y acuda lo antes
posible a los Servicios Autorizados Alfa
Romeo.
nn
151-168 Alfa BRERA spa 28-08-2008 14:06 Pagina 167

168
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ADVERTENCIAEn esta condición re-
duzca inmediatamente la velocidad ya
que un calentamiento excesivo del neu-
mático podría comprometer irremedia-
blemente las prestaciones y la duración,
así como en caso límite, podría incluso
explotar.
ADVERTENCIAEn caso de que de-
see proceder de todas formas a una al-
ta velocidad (superior a 160 km/h)
cuando se encienda el símbolo en la
pantalla, deberá detener el coche cuan-
to antes para adecuar la presión de los
neumáticos (consulte el apartado “Pre-
sión de inflado de los neumáticos frí-

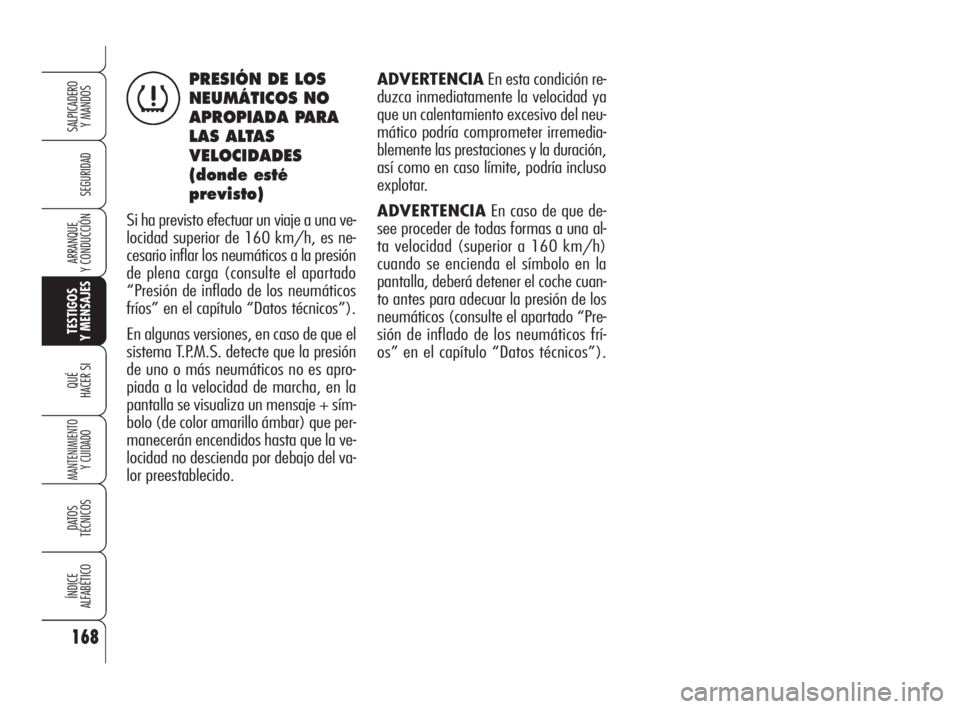

os” en el capítulo “Datos técnicos”).PRESIÓN DE LOS
NEUMÁTICOS NO
APROPIADA PARA
LAS ALTAS
VELOCIDADES
(donde esté
previsto)
Si ha previsto efectuar un viaje a una ve-
locidad superior de 160 km/h, es ne-
cesario inflar los neumáticos a la presión
de plena carga (consulte el apartado
“Presión de inflado de los neumáticos
fríos” en el capítulo “Datos técnicos”).
En algunas versiones, en caso de que el
sistema T.P.M.S.detecte que la presión
de uno o más neumáticos no es apro-
piada a la velocidad de marcha, en la
pantalla se visualiza un mensaje + sím-
bolo (de color amarillo ámbar) que per-
manecerán encendidos hasta que la ve-
locidad no descienda por debajo del va-
lor preestablecido.
n
151-168 Alfa BRERA spa 28-08-2008 14:06 Pagina 168

169
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
Q Q
U U
É É
H H
A A
C C
E E
R R
S S
I I

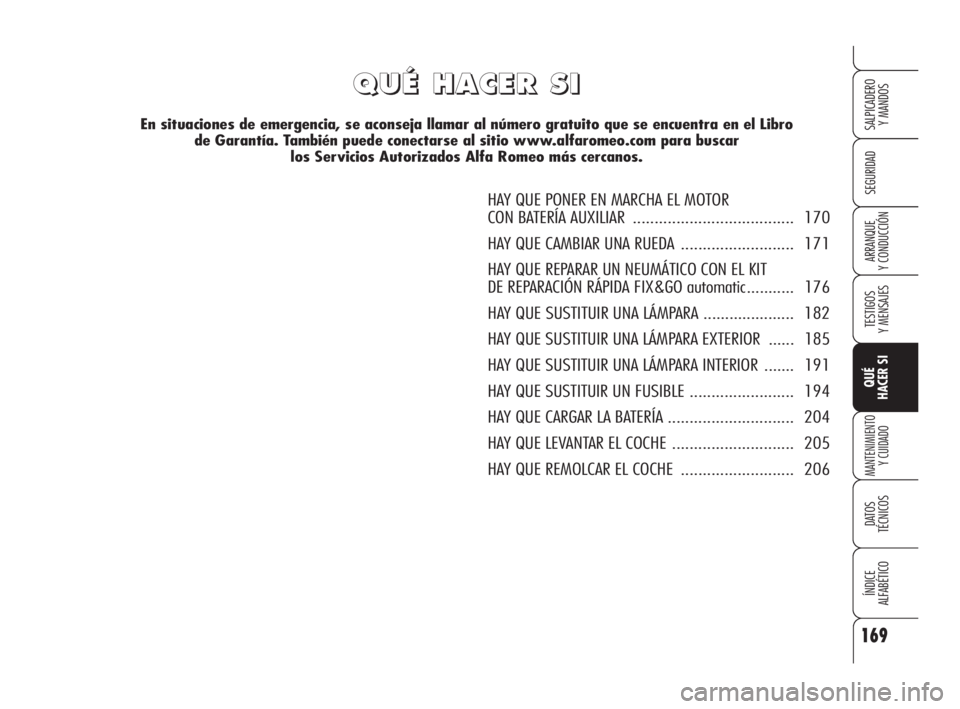

HAY QUE PONER EN MARCHA EL MOTOR
CON BATERÍA AUXILIAR..................................... 170
HAY QUE CAMBIAR UNA RUEDA .......................... 171
HAY QUE REPARAR UN NEUMÁTICO CON EL KIT
DE REPARACIÓN RÁPIDA FIX&GO automatic........... 176
HAY QUE SUSTITUIR UNA LÁMPARA ..................... 182
HAY QUE SUSTITUIR UNA LÁMPARA EXTERIOR ...... 185
HAY QUE SUSTITUIR UNA LÁMPARA INTERIOR ....... 191
HAY QUE SUSTITUIR UN FUSIBLE........................ 194
HAY QUE CARGAR LA BATERÍA ............................. 204
HAY QUE LEVANTAR EL COCHE ............................ 205
HAY QUE REMOLCAR EL COCHE .......................... 206
En situaciones de emergencia, se aconseja llamar al número gratuito que se encuentra en el Libro
de Garantía. También puede conectarse al sitio www.alfaromeo.com para buscar
los Servicios Autorizados Alfa Romeo más cercanos.
169-208 Alfa BRERA spa 28-08-2008 14:08 Pagina 169

170
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
ADVERTENCIANo conecte directa-
mente los bornes negativos de las dos
baterías: posibles chispas incendiarían
el gas detonante que pudiese salir de la
batería. Si la batería auxiliar está insta-
lada en otro coche, evite que haya par-
tes metálicas en contacto entre este úl-
timo y el coche con la batería descar-
gada.

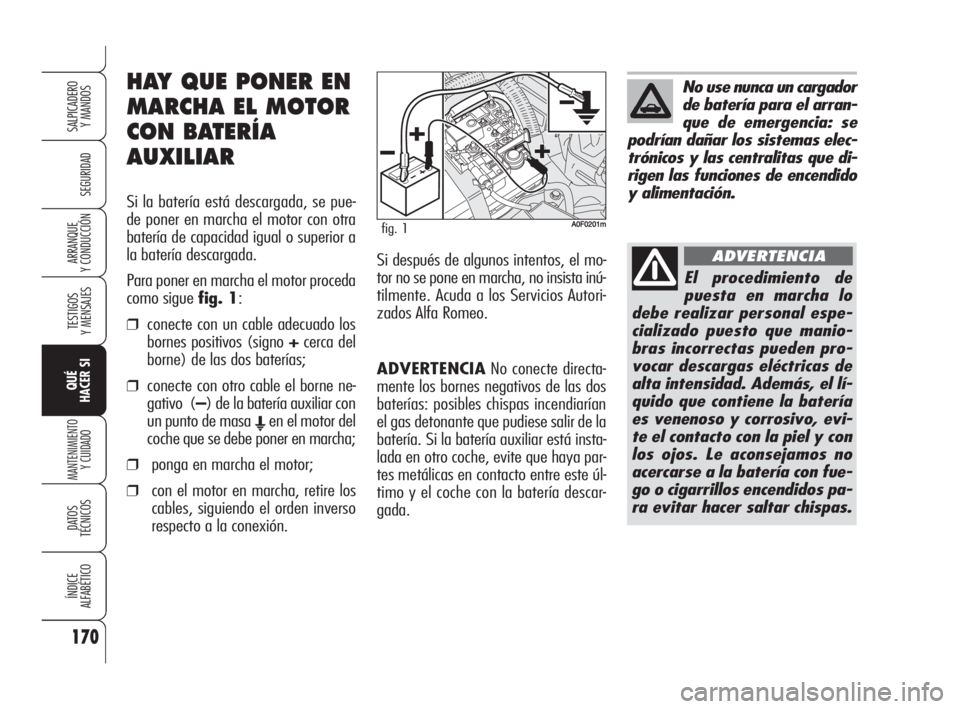

HAY QUE PONER EN
MARCHA EL MOTOR
CON BATERÍA
AUXILIAR
Si la batería está descargada, se pue-
de poner en marcha el motor con otra
batería de capacidad igual o superior a
la batería descargada.
Para poner en marcha el motor proceda
como sigue fig. 1:
❒conecte con un cable adecuado los
bornes positivos (signo +cerca del
borne) de las dos baterías;
❒conecte con otro cable el borne ne-
gativo (–) de la batería auxiliar con
un punto de masa
Een el motor del
coche que se debe poner en marcha;
❒ponga en marcha el motor;
❒con el motor en marcha, retire los
cables, siguiendo el orden inverso
respecto a la conexión.Si después de algunos intentos, el mo-
tor no se pone en marcha, no insista inú-
tilmente. Acuda a los Servicios Autori-
zados Alfa Romeo.
No use nunca un cargador
de batería para el arran-
que de emergencia: se
podrían dañar los sistemas elec-
trónicos y las centralitas que di-
rigen las funciones de encendido
y alimentación.
El procedimiento de
puesta en marcha lo
debe realizar personal espe-
cializado puesto que manio-
bras incorrectas pueden pro-
vocar descargas eléctricas de
alta intensidad. Además, el lí-
quido que contiene la batería
es venenoso y corrosivo, evi-
te el contacto con la piel y con
los ojos. Le aconsejamos no
acercarse a la batería con fue-
go o cigarrillos encendidos pa-
ra evitar hacer saltar chispas.
ADVERTENCIA
A0F0201mfig. 1
169-208 Alfa BRERA spa 28-08-2008 14:08 Pagina 170

171
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

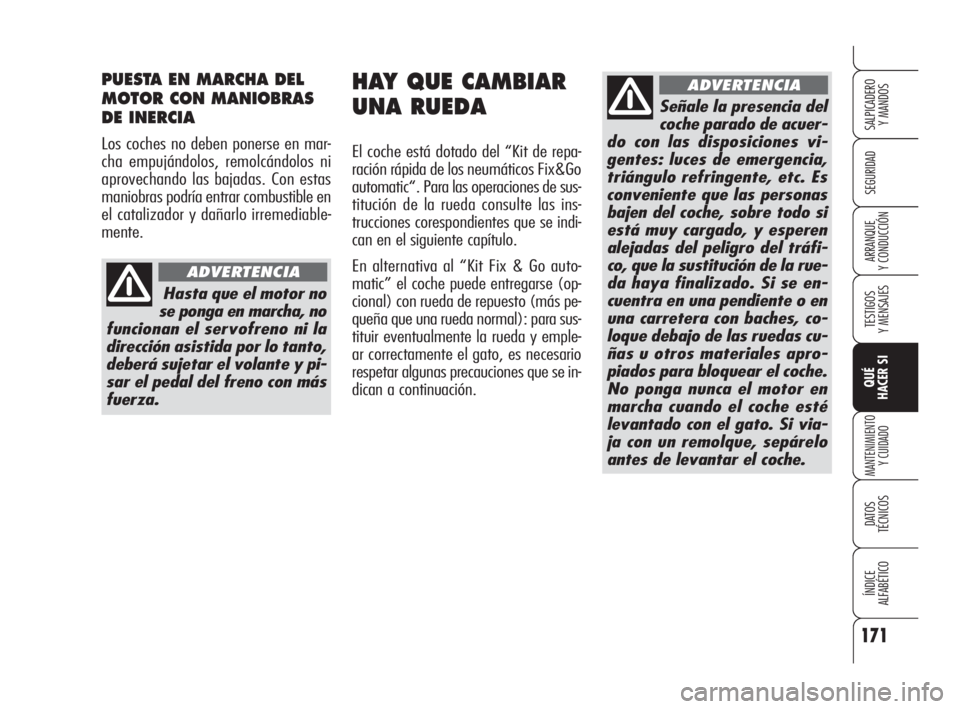

HAY QUE CAMBIAR
UNA RUEDA
El coche está dotado del “Kit de repa-
ración rápida de los neumáticos Fix&Go
automatic“. Para las operaciones de sus-
titución de la rueda consulte las ins-
trucciones corespondientes que se indi-
can en el siguiente capítulo.
En alternativa al “Kit Fix & Go auto-
matic” el coche puede entregarse (op-
cional) con rueda de repuesto (más pe-
queña que una rueda normal): para sus-
tituir eventualmente la rueda y emple-
ar correctamente el gato, es necesario
respetar algunas precauciones que se in-
dican a continuación.
PUESTA EN MARCHA DEL
MOTOR CON MANIOBRAS
DE INERCIA
Los coches no deben ponerse en mar-
cha empujándolos, remolcándolos ni
aprovechando las bajadas. Con estas
maniobras podría entrar combustible en
el catalizador y dañarlo irremediable-
mente.
Hasta que el motor no
se ponga en marcha, no
funcionan el servofreno ni la
dirección asistida por lo tanto,
deberá sujetar el volante y pi-
sar el pedal del freno con más
fuerza.
ADVERTENCIA
Señale la presencia del
coche parado de acuer-
do con las disposiciones vi-
gentes: luces de emergencia,
triángulo refringente, etc. Es
conveniente que las personas
bajen del coche, sobre todo si
está muy cargado, y esperen
alejadas del peligro del tráfi-
co, que la sustitución de la rue-
da haya finalizado. Si se en-
cuentra en una pendiente o en
una carretera con baches, co-
loque debajo de las ruedas cu-
ñas u otros materiales apro-
piados para bloquear el coche.
No ponga nunca el motor en
marcha cuando el coche esté
levantado con el gato. Si via-
ja con un remolque, sepárelo
antes de levantar el coche.
ADVERTENCIA
169-208 Alfa BRERA spa 28-08-2008 14:08 Pagina 171

172
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

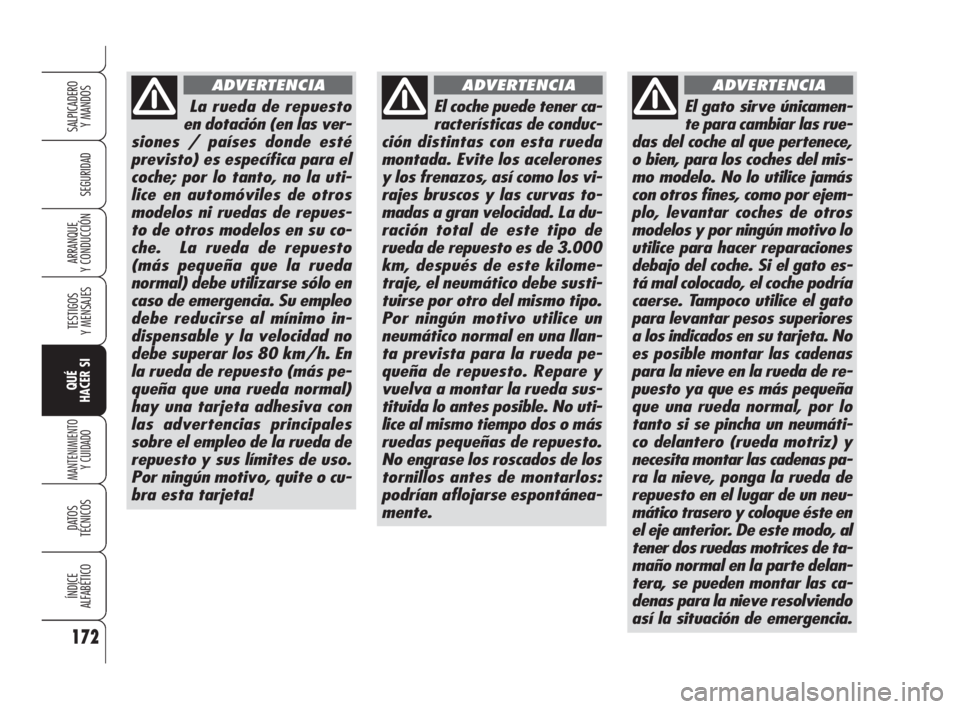

La rueda de repuesto
en dotación (en las ver-
siones / países donde esté
previsto) es específica para el
coche; por lo tanto, no la uti-
lice en automóviles de otros
modelos ni ruedas de repues-
to de otros modelos en su co-
che. La rueda de repuesto
(más pequeña que la rueda
normal) debe utilizarse sólo en
caso de emergencia. Su empleo
debe reducirse al mínimo in-
dispensable y la velocidad no
debe superar los 80 km/h. En
la rueda de repuesto (más pe-
queña que una rueda normal)
hay una tarjeta adhesiva con
las advertencias principales
sobre el empleo de la rueda de
repuesto y sus límites de uso.
Por ningún motivo, quite o cu-
bra esta tarjeta!
ADVERTENCIA
El coche puede tener ca-
racterísticas de conduc-
ción distintas con esta rueda
montada. Evite los acelerones
y los frenazos, así como los vi-
rajes bruscos y las curvas to-
madas a gran velocidad. La du-
ración total de este tipo de
rueda de repuesto es de 3.000
km, después de este kilome-
traje, el neumático debe susti-
tuirse por otro del mismo tipo.
Por ningún motivo utilice un
neumático normal en una llan-
ta prevista para la rueda pe-
queña de repuesto. Repare y
vuelva a montar la rueda sus-
tituida lo antes posible. No uti-
lice al mismo tiempo dos o más
ruedas pequeñas de repuesto.
No engrase los roscados de los
tornillos antes de montarlos:
podrían aflojarse espontánea-
mente.
ADVERTENCIA
El gato sirve únicamen-
te para cambiar las rue-
das del coche al que pertenece,
o bien, para los coches del mis-
mo modelo. No lo utilice jamás
con otros fines, como por ejem-
plo, levantar coches de otros
modelos y por ningún motivo lo
utilice para hacer reparaciones
debajo del coche. Si el gato es-
tá mal colocado, el coche podría
caerse. Tampoco utilice el gato
para levantar pesos superiores
a los indicados en su tarjeta. No
es posible montar las cadenas
para la nieve en la rueda de re-
puesto ya que es más pequeña
que una rueda normal, por lo
tanto si se pincha un neumáti-
co delantero (rueda motriz) y
necesita montar las cadenas pa-
ra la nieve, ponga la rueda de
repuesto en el lugar de un neu-
mático trasero y coloque éste en
el eje anterior. De este modo, al
tener dos ruedas motrices de ta-
maño normal en la parte delan-
tera, se pueden montar las ca-
denas para la nieve resolviendo
así la situación de emergencia.
ADVERTENCIA
169-208 Alfa BRERA spa 28-08-2008 14:08 Pagina 172

173
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

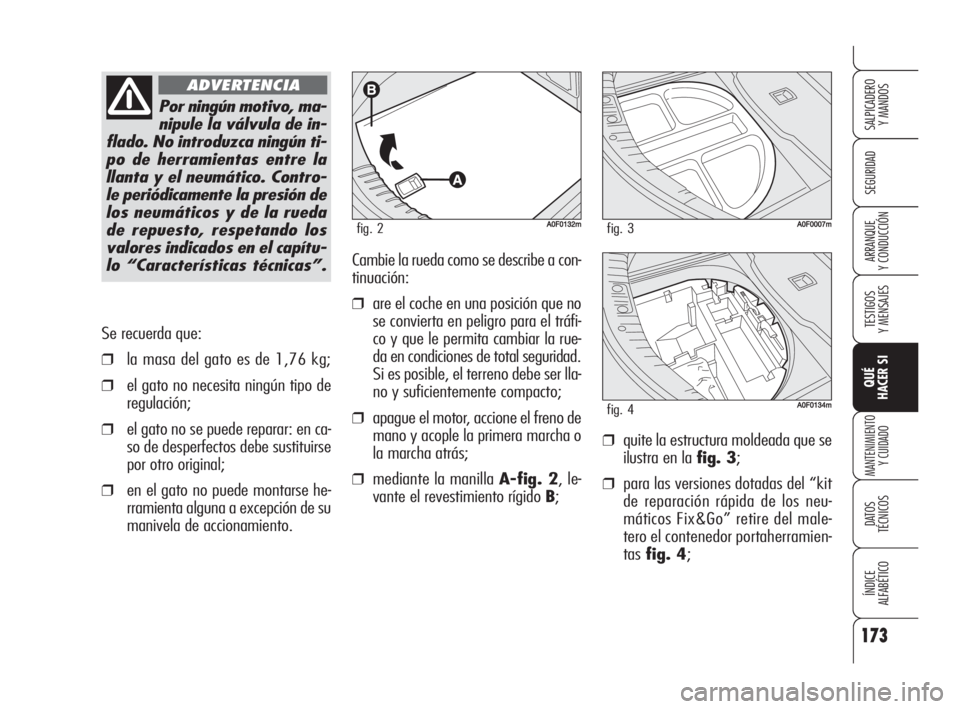

Se recuerda que:
❒la masa del gato es de 1,76 kg;
❒el gato no necesita ningún tipo de
regulación;
❒el gato no se puede reparar: en ca-
so de desperfectos debe sustituirse
por otro original;
❒en el gato no puede montarse he-
rramienta alguna a excepción de su
manivela de accionamiento.Cambie la rueda como se describe a con-
tinuación:
❒are el coche en una posición que no
se convierta en peligro para el tráfi-
co y que le permita cambiar la rue-
da en condiciones de total seguridad.
Si es posible, el terreno debe ser lla-
no y suficientemente compacto;
❒apague el motor, accione el freno de
mano y acople la primera marcha o
la marcha atrás;
❒mediante la manilla A-fig. 2, le-
vante el revestimiento rígido B;
Por ningún motivo, ma-
nipule la válvula de in-
flado. No introduzca ningún ti-
po de herramientas entre la
llanta y el neumático. Contro-
le periódicamente la presión de
los neumáticos y de la rueda
de repuesto, respetando los
valores indicados en el capítu-
lo “Características técnicas”.
ADVERTENCIA
A0F0132mfig. 2
❒quite la estructura moldeada que se
ilustra en la fig. 3;
❒para las versiones dotadas del “kit
de reparación rápida de los neu-
máticos Fix&Go” retire del male-
tero el contenedor portaherramien-
tasfig. 4;
A0F0134mfig. 4
A0F0007mfig. 3
169-208 Alfa BRERA spa 28-08-2008 14:08 Pagina 173

174
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

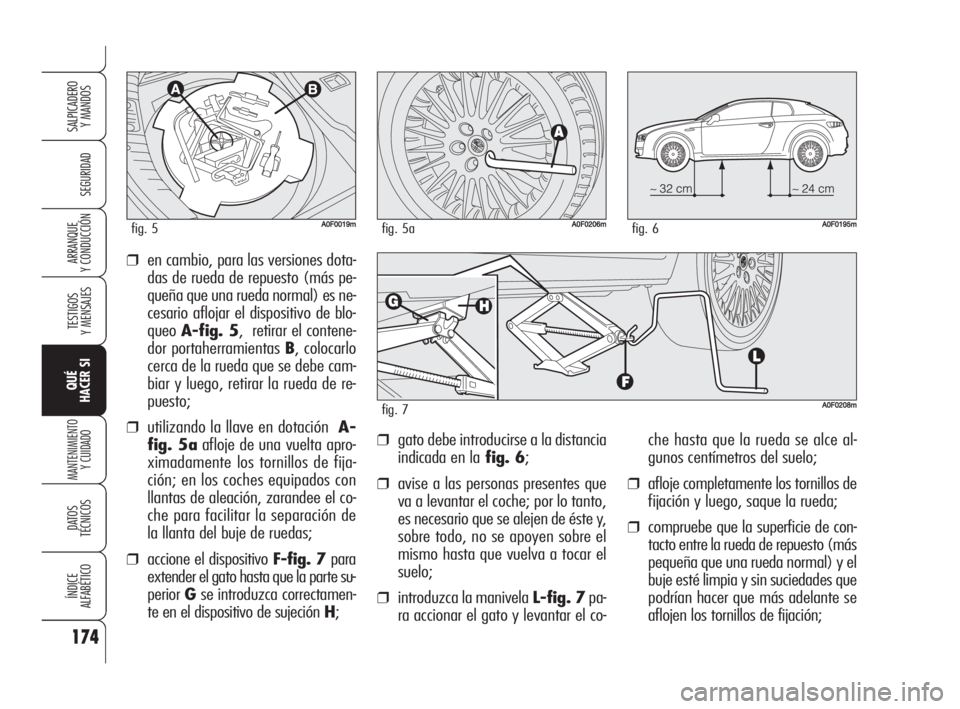

che hasta que la rueda se alce al-
gunos centímetros del suelo;
❒afloje completamente los tornillos de
fijación y luego, saque la rueda;
❒compruebe que la superficie de con-
tacto entre la rueda de repuesto (más
pequeña que una rueda normal) y el
buje esté limpia y sin suciedades que
podrían hacer que más adelante se
aflojen los tornillos de fijación;
❒en cambio, para las versiones dota-
das de rueda de repuesto (más pe-
queña que una rueda normal) es ne-
cesario aflojar el dispositivo de blo-
queoA-fig. 5, retirar el contene-
dor portaherramientas B, colocarlo
cerca de la rueda que se debe cam-
biar y luego, retirar la rueda de re-
puesto;
❒utilizando la llave en dotaciónA-
fig. 5aafloje de una vuelta apro-
ximadamente los tornillos de fija-
ción; en los coches equipados con
llantas de aleación, zarandee el co-
che para facilitar la separación de
la llanta del buje de ruedas;
❒accione el dispositivo F-fig. 7para
extender el gato hasta que la parte su-
periorGse introduzca correctamen-
te en el dispositivo de sujeción H;
A0F0208mfig. 7
A0F0195mfig. 6
❒gato debe introducirse a la distancia
indicada en lafig. 6;
❒avise a las personas presentes que
va a levantar el coche; por lo tanto,
es necesario que se alejen de éste y,
sobre todo, no se apoyen sobre el
mismo hasta que vuelva a tocar el
suelo;
❒introduzca la manivela L-fig. 7pa-
ra accionar el gato y levantar el co-
A0F0206mfig. 5aA0F0019mfig. 5
169-208 Alfa BRERA spa 28-08-2008 14:08 Pagina 174
