2009 Alfa Romeo 159 Notice d'entretien (in French)

63
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

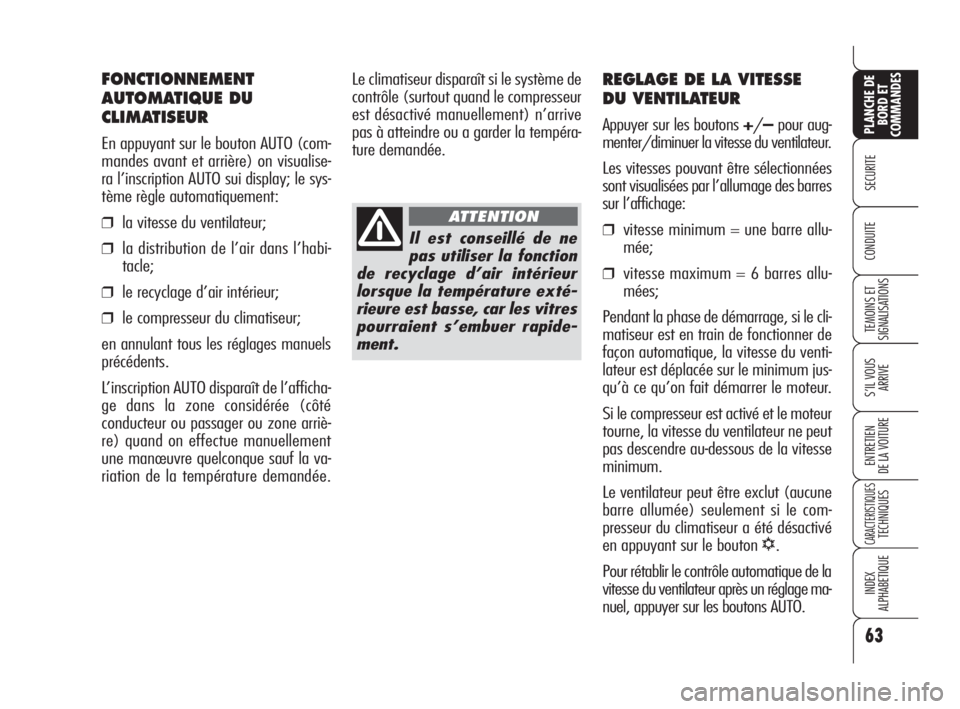

Le climatiseur disparaît si le système de
contrôle (surtout quand le compresseur
est désactivé manuellement) n’arrive
pas à atteindre ou a garder la tempéra-
ture demandée.
Il est conseillé de ne
pas utiliser la fonction
de recyclage d’air intérieur
lorsque la température exté-
rieure est basse, car les vitres
pourraient s’embuer rapide-
ment.
ATTENTION
FONCTIONNEMENT
AUTOMATIQUE DU
CLIMATISEUR
En appuyant sur le bouton AUTO (com-
mandes avant et arrière) on visualise-
ra l’inscription AUTO sui display; le sys-
tème règle automatiquement:
❒la vitesse du ventilateur;
❒la distribution de l’air dans l’habi-
tacle;
❒le recyclage d’air intérieur;
❒le compresseur du climatiseur;
en annulant tous les réglages manuels
précédents.
L’inscription AUTO disparaît de l’afficha-
ge dans la zone considérée (côté
conducteur ou passager ou zone arriè-
re) quand on effectue manuellement
une manœuvre quelconque sauf la va-
riation de la température demandée.
REGLAGE DE LA VITESSE
DU VENTILATEUR
Appuyer sur les boutons +/–pour aug-
menter/diminuer la vitesse du ventilateur.
Les vitesses pouvant être sélectionnées
sont visualisées par l’allumage des barres
sur l’affichage:
❒vitesse minimum = une barre allu-
mée;
❒vitesse maximum = 6 barres allu-
mées;
Pendant la phase de démarrage, si le cli-
matiseur est en train de fonctionner de
façon automatique, la vitesse du venti-
lateur est déplacée sur le minimum jus-
qu’à ce qu’on fait démarrer le moteur.
Si le compresseur est activé et le moteur
tourne, la vitesse du ventilateur ne peut
pas descendre au-dessous de la vitesse
minimum.
Le ventilateur peut être exclut (aucune
barre allumée) seulement si le com-
presseur du climatiseur a été désactivé
en appuyant sur le bouton
√.
Pour rétablir le contrôle automatique de la
vitesse du ventilateur après un réglage ma-
nuel, appuyer sur les boutons AUTO.
046-082 Alfa 159 FRA 4-06-2008 9:30 Pagina 63

64
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

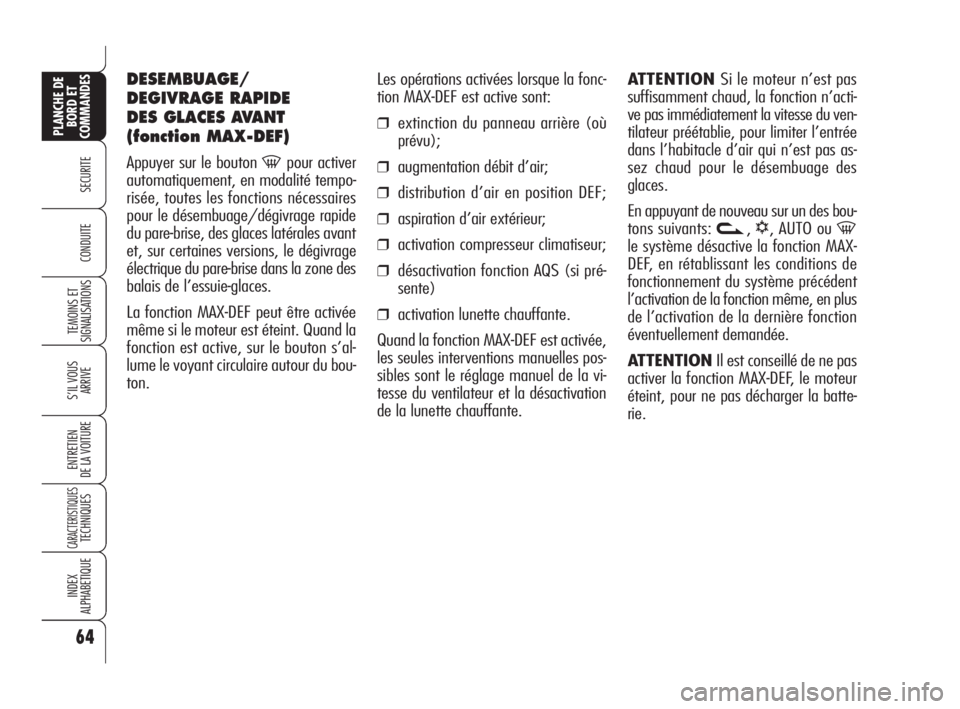

Les opérations activées lorsque la fonc-
tion MAX-DEF est active sont:
❒extinction du panneau arrière (où
prévu);
❒augmentation débit d’air;
❒distribution d’air en position DEF;
❒aspiration d’air extérieur;
❒activation compresseur climatiseur;
❒désactivation fonction AQS (si pré-
sente)
❒activation lunette chauffante.
Quand la fonction MAX-DEF est activée,
les seules interventions manuelles pos-
sibles sont le réglage manuel de la vi-
tesse du ventilateur et la désactivation
de la lunette chauffante.ATTENTION Si le moteur n’est pas
suffisamment chaud, la fonction n’acti-
ve pas immédiatement la vitesse du ven-
tilateur préétablie, pour limiter l’entrée
dans l’habitacle d’air qui n’est pas as-
sez chaud pour le désembuage des
glaces.
En appuyant de nouveau sur un des bou-
tons suivants:
v,√, AUTO ou -
le système désactive la fonction MAX-
DEF, en rétablissant les conditions de
fonctionnement du système précédent
l’activation de la fonction même, en plus
de l’activation de la dernière fonction
éventuellement demandée.
ATTENTION Il est conseillé de ne pas
activer la fonction MAX-DEF, le moteur
éteint, pour ne pas décharger la batte-
rie.
DESEMBUAGE/
DEGIVRAGE RAPIDE
DES GLACES AVANT
(fonction MAX-DEF)
Appuyer sur le bouton -pour activer
automatiquement, en modalité tempo-
risée, toutes les fonctions nécessaires
pour le désembuage/dégivrage rapide
du pare-brise, des glaces latérales avant
et, sur certaines versions, le dégivrage
électrique du pare-brise dans la zone des
balais de l’essuie-glaces.
La fonction MAX-DEF peut être activée
même si le moteur est éteint. Quand la
fonction est active, sur le bouton s’al-
lume le voyant circulaire autour du bou-
ton.
046-082 Alfa 159 FRA 4-06-2008 9:30 Pagina 64

65
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

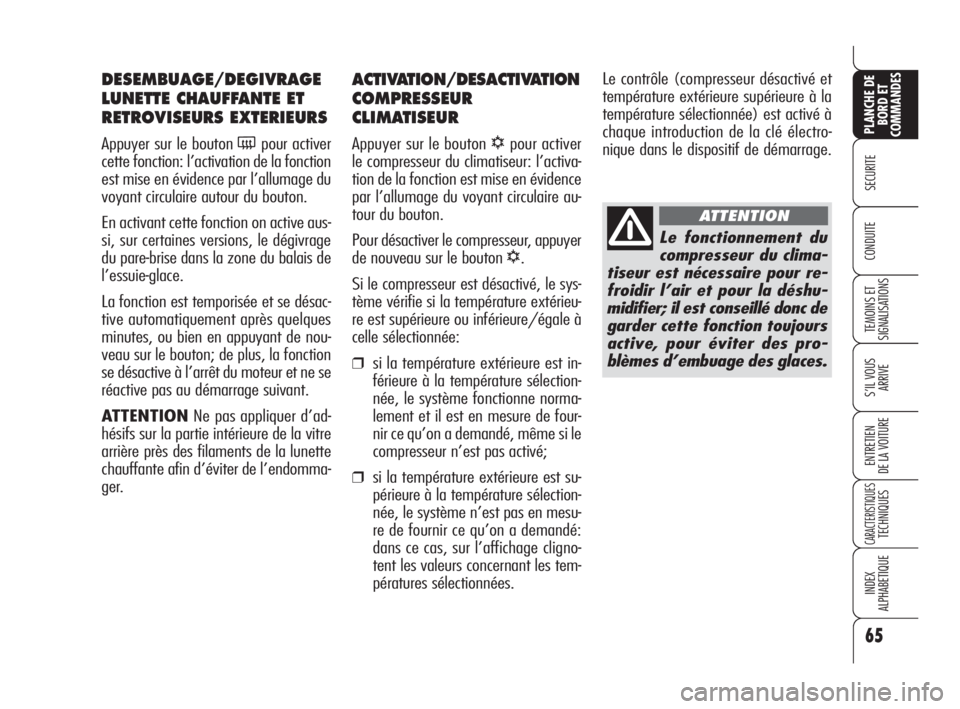

ACTIVATION/DESACTIVATION
COMPRESSEUR
CLIMATISEUR
Appuyer sur le bouton √pour activer
le compresseur du climatiseur: l’activa-
tion de la fonction est mise en évidence
par l’allumage du voyant circulaire au-
tour du bouton.
Pour désactiver le compresseur, appuyer
de nouveau sur le bouton
√.
Si le compresseur est désactivé, le sys-
tème vérifie si la température extérieu-
re est supérieure ou inférieure/égale à
celle sélectionnée:
❒si la température extérieure est in-
férieure à la température sélection-
née, le système fonctionne norma-
lement et il est en mesure de four-
nir ce qu’on a demandé, même si le
compresseur n’est pas activé;
❒si la température extérieure est su-
périeure à la température sélection-
née, le système n’est pas en mesu-
re de fournir ce qu’on a demandé:
dans ce cas, sur l’affichage cligno-
tent les valeurs concernant les tem-
pératures sélectionnées.Le contrôle (compresseur désactivé et
température extérieure supérieure à la
température sélectionnée) est activé à
chaque introduction de la clé électro-
nique dans le dispositif de démarrage.
DESEMBUAGE/DEGIVRAGE
LUNETTE CHAUFFANTE ET
RETROVISEURS EXTERIEURS
Appuyer sur le bouton (pour activer
cette fonction: l’activation de la fonction
est mise en évidence par l’allumage du
voyant circulaire autour du bouton.
En activant cette fonction on active aus-
si, sur certaines versions, le dégivrage
du pare-brise dans la zone du balais de
l’essuie-glace.
La fonction est temporisée et se désac-
tive automatiquement après quelques
minutes, ou bien en appuyant de nou-
veau sur le bouton; de plus, la fonction
se désactive à l’arrêt du moteur et ne se
réactive pas au démarrage suivant.
ATTENTIONNe pas appliquer d’ad-
hésifs sur la partie intérieure de la vitre
arrière près des filaments de la lunette
chauffante afin d’éviter de l’endomma-
ger.
Le fonctionnement du
compresseur du clima-
tiseur est nécessaire pour re-
froidir l’air et pour la déshu-
midifier; il est conseillé donc de
garder cette fonction toujours
active, pour éviter des pro-
blèmes d’embuage des glaces.
ATTENTION
046-082 Alfa 159 FRA 4-06-2008 9:30 Pagina 65

66
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

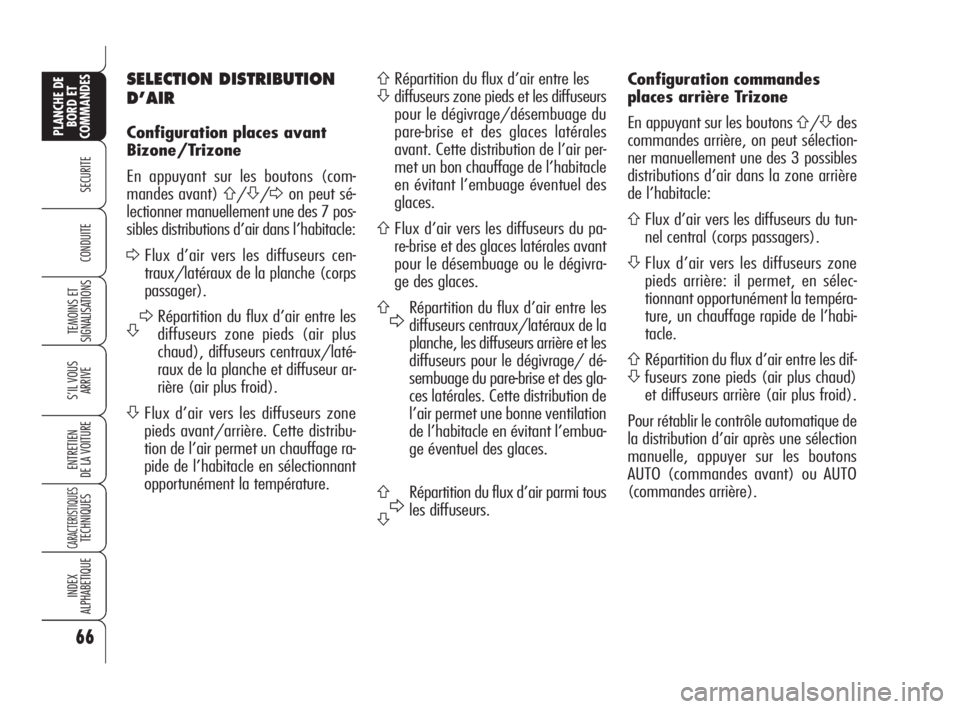

SELECTION DISTRIBUTION
D’AIR
Configuration places avant
Bizone/Trizone
En appuyant sur les boutons (com-
mandes avant)
A/S/Don peut sé-
lectionner manuellement une des 7 pos-
sibles distributions d’air dans l’habitacle:
DFlux d’air vers les diffuseurs cen-
traux/latéraux de la planche (corps
passager).
SDRépartition du flux d’air entre les
diffuseurs zone pieds (air plus
chaud), diffuseurs centraux/laté-
raux de la planche et diffuseur ar-
rière (air plus froid).
SFlux d’air vers les diffuseurs zone
pieds avant/arrière. Cette distribu-
tion de l’air permet un chauffage ra-
pide de l’habitacle en sélectionnant
opportunément la température.
ARépartition du flux d’air entre les
Sdiffuseurs zone pieds et les diffuseurs
pour le dégivrage/désembuage du
pare-brise et des glaces latérales
avant. Cette distribution de l’air per-
met un bon chauffage de l’habitacle
en évitant l’embuage éventuel des
glaces.
AFlux d’air vers les diffuseurs du pa-
re-brise et des glaces latérales avant
pour le désembuage ou le dégivra-
ge des glaces.
ADRépartition du flux d’air entre les
diffuseurs centraux/latéraux de la
planche, les diffuseurs arrière et les
diffuseurs pour le dégivrage/ dé-
sembuage du pare-brise et des gla-
ces latérales. Cette distribution de
l’air permet une bonne ventilation
de l’habitacle en évitant l’embua-
ge éventuel des glaces.
ADRépartition du flux d’air parmi tous
les diffuseurs.
S
Configuration commandes
places arrière Trizone
En appuyant sur les boutons
A/Sdes
commandes arrière, on peut sélection-
ner manuellement une des 3 possibles
distributions d’air dans la zone arrière
de l’habitacle:
AFlux d’air vers les diffuseurs du tun-
nel central (corps passagers).
SFlux d’air vers les diffuseurs zone
pieds arrière: il permet, en sélec-
tionnant opportunément la tempéra-
ture, un chauffage rapide de l’habi-
tacle.
ARépartition du flux d’air entre les dif-
Sfuseurs zone pieds (air plus chaud)
et diffuseurs arrière (air plus froid).
Pour rétablir le contrôle automatique de
la distribution d’air après une sélection
manuelle, appuyer sur les boutons
AUTO (commandes avant) ou AUTO
(commandes arrière).
046-082 Alfa 159 FRA 4-06-2008 9:30 Pagina 66

67
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
ACTIVATION/DESACTIVATION
RECYCLAGE AIR
INTERIEUR ET HABILITATION
FONCTION AQS
(Air Quality System)
(où prévu)
Le recyclage d’air intérieur est géré se-
lon la logique de fonctionnement sui-
vante:
❒contrôle automatique, signalé par
l’allumage du voyant “A” sur le bou-
ton même;
❒enclenchement forcé (recyclage d’air
intérieur toujours enclenché), signa-
lé par l’allumage du voyant circulai-
re autour du bouton;
❒désenclenchement forcé (recyclage
d’air intérieur toujours désenclenché
avec prise d’air de l’extérieur), si-
gnalé par l’extinction du voyant cir-
culaire autour du bouton.
Avec A.Q.S. (capteur qualité air – où
prévu), la logique de fonctionnement
devient séquentielle en appuyant sur le
bouton
v.ATTENTIONLa fonction de recycla-
ge d’air intérieur permet, selon la mo-
dalité de fonctionnement sélectionnée
(“chauffage” ou “refroidissement”),
d’arriver plus rapidement aux conditions
désirées. Il est déconseillé d’y recourir
pendant les journées pluvieuses/froides,
car on augmenterait notablement la pos-
sibilité d’embuage des glaces, surtout si
le climatiseur n’est pas enclenché. Il est
conseillé d’enclencher le recyclage d’air
intérieur pendant les arrêts en colonne
ou dans les tunnels pour éviter l’entrée
d’air extérieur pollué. Eviter toutefois
d’utiliser cette fonction de manière pro-
longée, spécialement en présence de
plusieurs personnes à bord de la voitu-
re, pour éviter la possibilité d’embuage
des vitres et garantir le recyclage d’air
nécessaire.
Dans certaines condi-
tions climatiques (ex.
température extérieure
autour de 0°C) et le contrôle au-
tomatique du recyclage d’air in-
térieur en service, la formation
d’embuage sur les glaces pour-
rait se manifester. Dans ce cas,
appuyer sur le bouton
v,
pour désactiver par force le re-
cyclage lui-même et éventuelle-
ment appuyer sur le bouton +
pour augmenter le flux d’air
vers le pare-brise.
A une température ex-
térieure inférieure à
-1°C le compresseur du
climatiseur ne peut fonctionner.
Par conséquent, il est conseillé
de ne pas utiliser la fonction de
recyclage de l’air intérieur avec
une basse température exté-
rieure, car les glaces pourraient
s’embuer rapidement.
046-082 Alfa 159 FRA 4-06-2008 9:30 Pagina 67

68
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

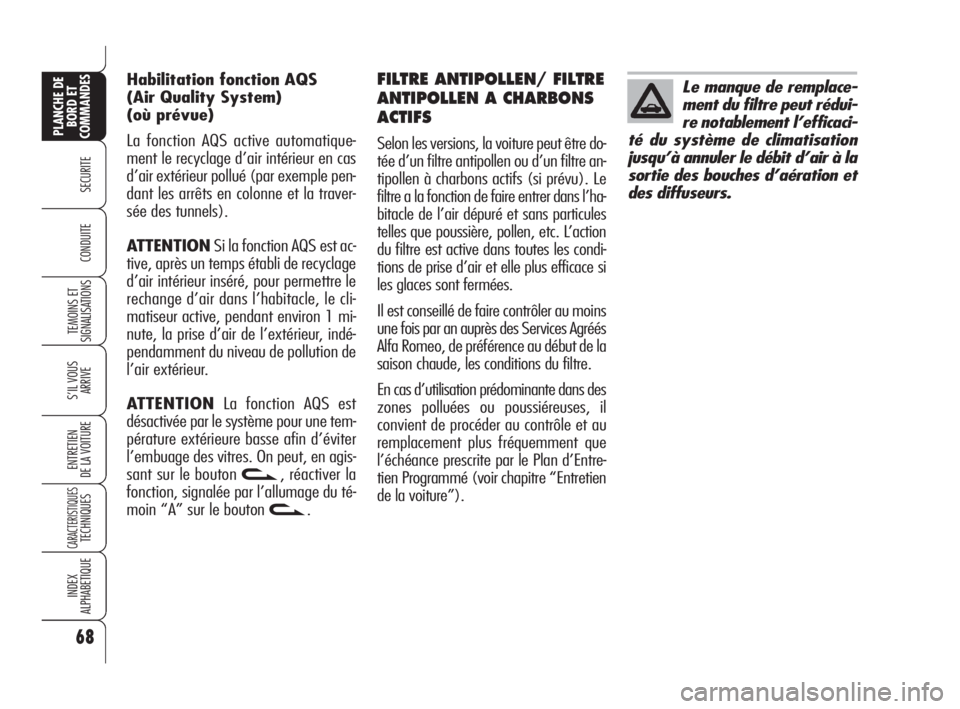

FILTRE ANTIPOLLEN/ FILTRE
ANTIPOLLEN A CHARBONS
ACTIFS
Selon les versions, la voiture peut être do-
tée d’un filtre antipollen ou d’un filtre an-
tipollen à charbons actifs (si prévu). Le
filtre a la fonction de faire entrer dans l’ha-
bitacle de l’air dépuré et sans particules
telles que poussière, pollen, etc. L’action
du filtre est active dans toutes les condi-
tions de prise d’air et elle plus efficace si
les glaces sont fermées.
Il est conseillé de faire contrôler au moins
une fois par an auprès des Services Agréés
Alfa Romeo, de préférence au début de la
saison chaude, les conditions du filtre.
En cas d’utilisation prédominante dans des
zones polluées ou poussiéreuses, il
convient de procéder au contrôle et au
remplacement plus fréquemment que
l’échéance prescrite par le Plan d’Entre-
tien Programmé (voir chapitre “Entretien
de la voiture”). Habilitation fonction AQS
(Air Quality System)
(où prévue)
La fonction AQS active automatique-
ment le recyclage d’air intérieur en cas
d’air extérieur pollué (par exemple pen-
dant les arrêts en colonne et la traver-
sée des tunnels).
ATTENTIONSi la fonction AQS est ac-
tive, après un temps établi de recyclage
d’air intérieur inséré, pour permettre le
rechange d’air dans l’habitacle, le cli-
matiseur active, pendant environ 1 mi-
nute, la prise d’air de l’extérieur, indé-
pendamment du niveau de pollution de
l’air extérieur.
ATTENTIONLa fonction AQS est
désactivée par le système pour une tem-
pérature extérieure basse afin d’éviter
l’embuage des vitres. On peut, en agis-
sant sur le bouton v, réactiver la
fonction, signalée par l’allumage du té-
moin “A” sur le bouton v.
Le manque de remplace-
ment du filtre peut rédui-
re notablement l’efficaci-
té du système de climatisation
jusqu’à annuler le débit d’air à la
sortie des bouches d’aération et
des diffuseurs.
046-082 Alfa 159 FRA 4-06-2008 9:30 Pagina 68

69
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

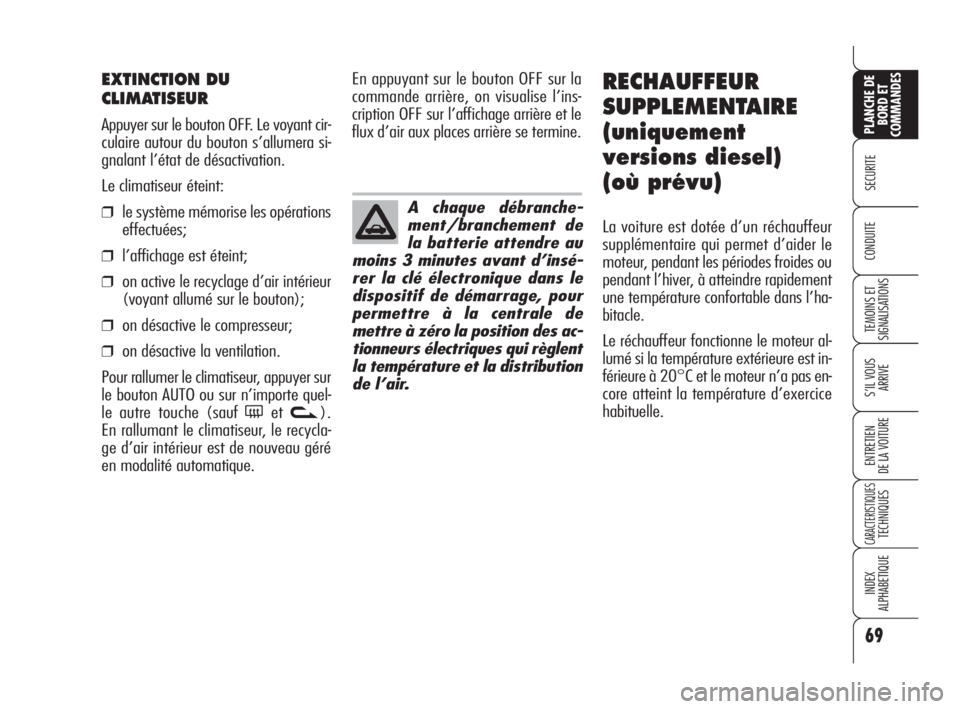

EXTINCTION DU
CLIMATISEUR
Appuyer sur le bouton OFF. Le voyant cir-
culaire autour du bouton s’allumera si-
gnalant l’état de désactivation.
Le climatiseur éteint:
❒le système mémorise les opérations
effectuées;
❒l’affichage est éteint;
❒on active le recyclage d’air intérieur
(voyant allumé sur le bouton);
❒on désactive le compresseur;
❒on désactive la ventilation.
Pour rallumer le climatiseur, appuyer sur
le bouton AUTO ou sur n’importe quel-
le autre touche (sauf
(etv).
En rallumant le climatiseur, le recycla-
ge d’air intérieur est de nouveau géré
en modalité automatique.En appuyant sur le bouton OFF sur la
commande arrière, on visualise l’ins-
cription OFF sur l’affichage arrière et le
flux d’air aux places arrière se termine.
RECHAUFFEUR
SUPPLEMENTAIRE
(uniquement
versions diesel)
(où prévu)
La voiture est dotée d’un réchauffeur
supplémentaire qui permet d’aider le
moteur, pendant les périodes froides ou
pendant l’hiver, à atteindre rapidement
une température confortable dans l’ha-
bitacle.
Le réchauffeur fonctionne le moteur al-
lumé si la température extérieure est in-
férieure à 20°C et le moteur n’a pas en-
core atteint la température d’exercice
habituelle.
A chaque débranche-
ment/branchement de
la batterie attendre au
moins 3 minutes avant d’insé-
rer la clé électronique dans le
dispositif de démarrage, pour
permettre à la centrale de
mettre à zéro la position des ac-
tionneurs électriques qui règlent
la température et la distribution
de l’air.
046-082 Alfa 159 FRA 4-06-2008 9:30 Pagina 69

70
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

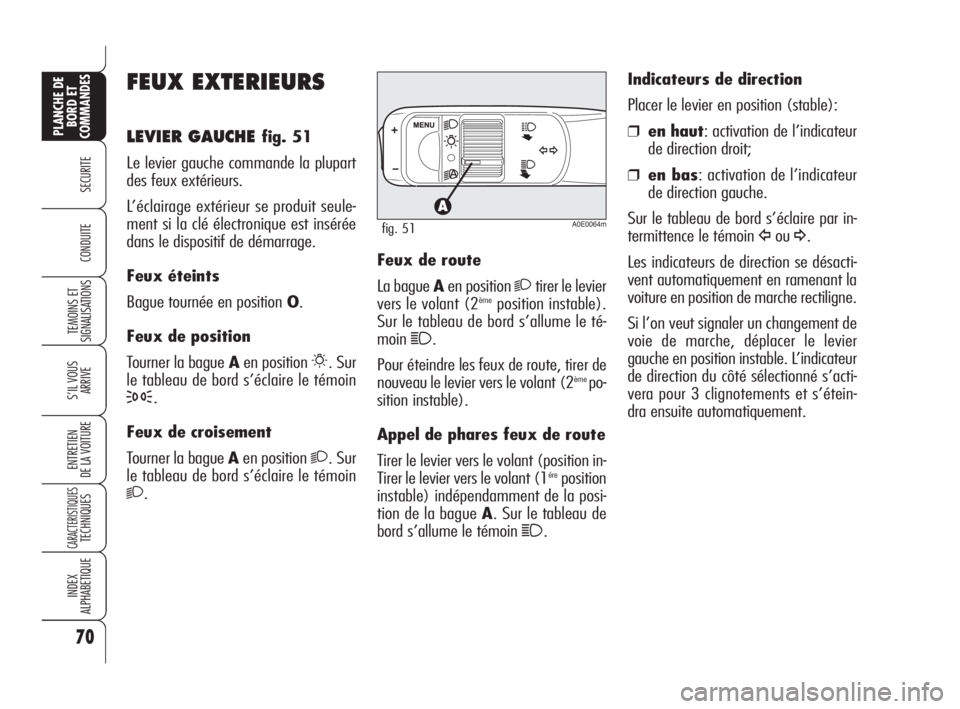

FEUX EXTERIEURS
LEVIER GAUCHE fig. 51
Le levier gauche commande la plupart
des feux extérieurs.
L’éclairage extérieur se produit seule-
ment si la clé électronique est insérée
dans le dispositif de démarrage.
Feux éteints
Bague tournée en position O.
Feux de position
Tourner la bague Aen position
6. Sur
le tableau de bord s’éclaire le témoin
3.
Feux de croisement
Tourner la bague Aen position
2. Sur
le tableau de bord s’éclaire le témoin
2.Feux de route
La bague Aen position
2tirer le levier
vers le volant (2èmeposition instable).
Sur le tableau de bord s’allume le té-
moin
1.
Pour éteindre les feux de route, tirer de
nouveau le levier vers le volant (2
èmepo-
sition instable).
Appel de phares feux de route
Tirer le levier vers le volant (position in-
Tirer le levier vers le volant (1
éreposition
instable) indépendamment de la posi-
tion de la bague A. Sur le tableau de
bord s’allume le témoin
1.Indicateurs de direction
Placer le levier en position (stable):
❒en haut: activation de l’indicateur
de direction droit;
❒en bas: activation de l’indicateur
de direction gauche.
Sur le tableau de bord s’éclaire par in-
termittence le témoin
Îou¥.
Les indicateurs de direction se désacti-
vent automatiquement en ramenant la
voiture en position de marche rectiligne.
Si l’on veut signaler un changement de
voie de marche, déplacer le levier
gauche en position instable. L’indicateur
de direction du côté sélectionné s’acti-
vera pour 3 clignotements et s’étein-
dra ensuite automatiquement.
A0E0064mfig. 51
046-082 Alfa 159 FRA 4-06-2008 9:30 Pagina 70
