2009 Alfa Romeo 159 trip computer

30
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITELa zone centrale de l’affichage avec la
dateCreste active jusqu’à ce que une
fonction qui demande la visualisation sur
l’affichage est activée (ex. “Réglage lu-
minosité”) ou d’autres informations sur
l’état de la voiture.
La clé enlevée (quand on ouvre au
moins une des portes avant) l’affichage
s’allume en visualisant pendant
quelques secondes l’heure, les kilo-
mètres (ou milles) parcourus et la tem-
pérature extérieure.
INFORMATIONS PRESENTES
SUR L’ETAT DE LA VOITURE
(par évènement)
❒Echéance d’entretien programmé;
❒Informations Trip computer;
❒Réglage éclairage des commandes
rhéostat;
❒Visualisation niveau huile moteur;
ATTENTIONA l’ouverture d’une por-
te avant, l’affichage visualise pendant
quelques secondes l’heure, les kilo-
mètres parcourus et la température ex-
térieure.
AFFICHAGE
MULTIFONCTION
RECONFIGURABLE
(où prévu)
L’“Affichage multifonction reconfigu-
rable” est en mesure de visualiser les in-
formations utiles et nécessaires pendant
la conduite, en particulier:
INFORMATIONS PRESENTES
SUR LA PAGE-ECRAN
STANDARD
❒HeureA-fig. 24/a;
❒Température extérieure B;
❒DateC;
❒Kilomètres (ou mille) partiels par-
courus D;
❒Kilomètres (ou mille) totaux par-
courus E;
❒Signalisation sur l’état de la voiture
F(ex. portes ouvertes, ou présen-
ce éventuelle de verglas sur la chaus-
sée, etc. ...).
A0E0015mfig. 24/a
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 30

34
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Réglage sensibilité
Capteur crépusculaire
(où prévu) (Capt.Crép.)
Cette fonction permet de régler la sen-
sibilité du capteur crépusculaire (selon
3 niveaux).
Pour effectuer le réglage, procéder com-
me suit:
❒appuyer sur le bouton MENUpar une
brève pression: l’affichage visualise le
niveau de sensibilité précédemment
réglé de façon clignotante;
❒appuyer sur le bouton +ou–pour
effectuer le réglage;
❒appuyer sur le boutonMENUpar
une brève pression pour revenir à la
page-écran menu ou bien appuyer
sur le bouton par une longue pres-
sion pour revenir à la page-écran
standard.
Modalité de mise à zéro
Trip B (Reset Trip B)
Cette fonction permet de choisir la mo-
dalité de mise à zéro (Automatique ou
Manuelle) du Trip B.
Pour d’autres informations voir le para-
graphe “Trip computer”. Limite vitesse (Seuils Vit.)
Cette fonction permet de régler une li-
mite de vitesse de la voiture (km/h ou
mph); si cette vitesse est dépassée, le
conducteur est prévenu par un signal so-
nore et visuel et par un message visua-
lisé sur l’affichage (voir chapitre “Té-
moins et signalisations”).
Pour régler la limite de vitesse, procéder
ainsi:
❒appuyer sur le bouton MENUpar
une courte pression: l’affichage met
en évidence l’inscription OFF;
❒appuyer sur le bouton +: l’affichage
met en évidence l’inscription ON;
❒appuyer sur le bouton MENUpar
une brève pression puis, à l’aide des
boutons+/–régler la vitesse sou-
haitée (pendant le réglage, la valeur
clignote).
❒appuyer sur le bouton MENUpar
une brève pression pour revenir à la
page-écran menu ou bien appuyer
sur le bouton par une longue pres-
sion pour revenir à la page-écran
standard.ATTENTIONLe réglage est possible
entre 30 et 250 km/h (ou bien entre
20 et 150 mph) selon l’unité précé-
demment sélectionnée (voir paragraphe
“Unité de mesure” décrit ci-après).
Chaque pression sur le bouton +/–aug-
mente/diminue la valeur de 5 unités.
En tenant enfoncé le bouton +/–on
obtient l’augmentation/diminution ra-
pide automatique. En s’approchant de
la valeur souhaitée, compléter le régla-
ge par des pressions simples.
Pour annuler le réglage:
❒appuyer sur le bouton MENUpar
une courte pression: l’affichage met
en évidence l’inscription ON;
❒appuyer sur le bouton –: l’affichage
met en évidence l’inscription OFF;
❒appuyer sur le bouton MENUpar
une brève pression pour revenir à la
page-écran menu ou appuyer sur le
bouton par une longue pression pour
revenir à la page-écran standard.
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 34

41
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

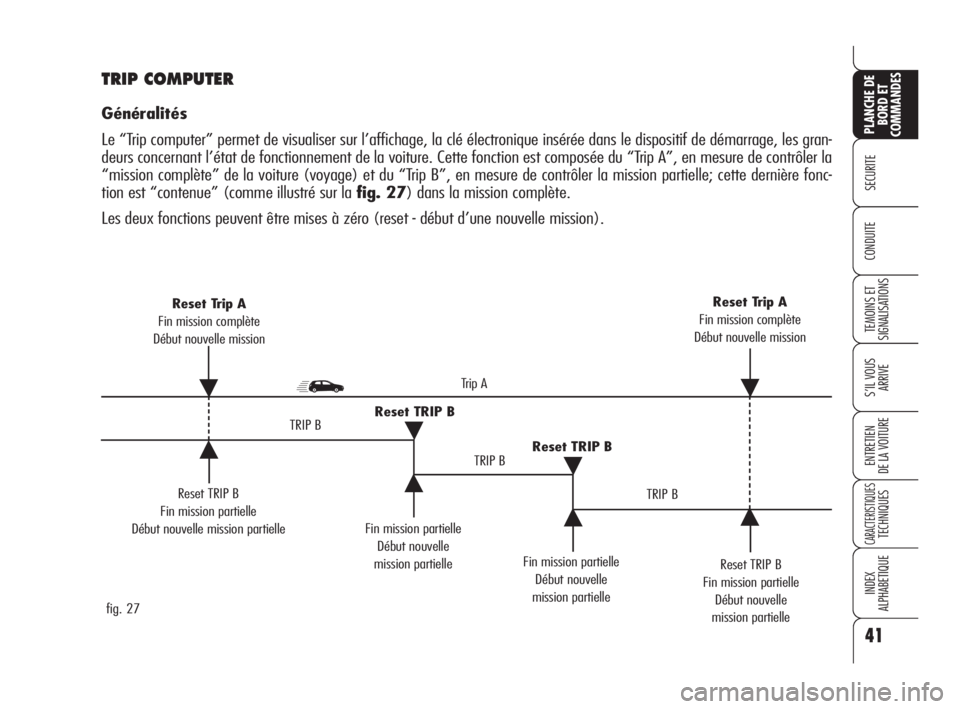

Reset TRIP B
Fin mission partielle
Début nouvelle mission partielleFin mission partielle
Début nouvelle
mission partielle
Reset TRIP B
Fin mission partielle
Début nouvelle
mission partielle Reset Trip A
Fin mission complète
Début nouvelle missionReset Trip A
Fin mission complète
Début nouvelle mission
Fin mission partielle
Début nouvelle
mission partielle Reset TRIP B
Reset TRIP B TRIP B
TRIP B
TRIP B Trip A
˙
˙
˙
˙˙
˙
˙ ˙
fig. 27
TRIP COMPUTER
Généralités
Le “Trip computer” permet de visualiser sur l’affichage, la clé électronique insérée dans le dispositif de démarrage, les gran-
deurs concernant l’état de fonctionnement de la voiture. Cette fonction est composée du “Trip A”, en mesure de contrôler la
“mission complète” de la voiture (voyage) et du “Trip B”, en mesure de contrôler la mission partielle; cette dernière fonc-
tion est “contenue” (comme illustré sur la fig. 27) dans la mission complète.
Les deux fonctions peuvent être mises à zéro (reset - début d’une nouvelle mission).
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 41

44
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

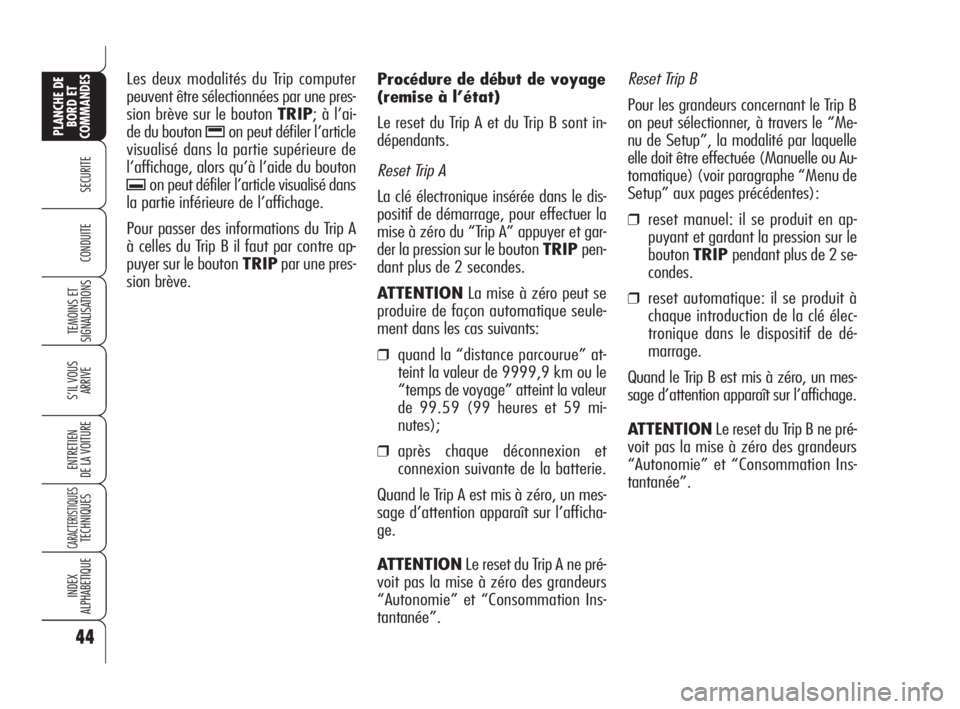

Reset Trip B
Pour les grandeurs concernant le Trip B
on peut sélectionner, à travers le “Me-
nu de Setup”, la modalité par laquelle
elle doit être effectuée (Manuelle ou Au-
tomatique) (voir paragraphe “Menu de
Setup” aux pages précédentes):
❒reset manuel: il se produit en ap-
puyant et gardant la pression sur le
boutonTRIPpendant plus de 2 se-
condes.
❒reset automatique: il se produit à
chaque introduction de la clé élec-
tronique dans le dispositif de dé-
marrage.
Quand le Trip B est mis à zéro, un mes-
sage d’attention apparaît sur l’affichage.
ATTENTIONLe reset du Trip B ne pré-
voit pas la mise à zéro des grandeurs
“Autonomie” et “Consommation Ins-
tantanée”. Les deux modalités du Trip computer
peuvent être sélectionnées par une pres-
sion brève sur le bouton TRIP; à l’ai-
de du bouton
-on peut défiler l’article
visualisé dans la partie supérieure de
l’affichage, alors qu’à l’aide du bouton
.on peut défiler l’article visualisé dans
la partie inférieure de l’affichage.
Pour passer des informations du Trip A
à celles du Trip B il faut par contre ap-
puyer sur le boutonTRIPpar une pres-
sion brève.Procédure de début de voyage
(remise à l’état)
Le reset du Trip A et du Trip B sont in-
dépendants.Reset Trip A
La clé électronique insérée dans le dis-
positif de démarrage, pour effectuer la
mise à zéro du “Trip A” appuyer et gar-
der la pression sur le bouton TRIPpen-
dant plus de 2 secondes.
ATTENTIONLa mise à zéro peut se
produire de façon automatique seule-
ment dans les cas suivants:
❒quand la “distance parcourue” at-
teint la valeur de 9999,9 km ou le
“temps de voyage” atteint la valeur
de 99.59 (99 heures et 59 mi-
nutes);
❒après chaque déconnexion et
connexion suivante de la batterie.
Quand le Trip A est mis à zéro, un mes-
sage d’attention apparaît sur l’afficha-
ge.
ATTENTIONLe reset du Trip A ne pré-
voit pas la mise à zéro des grandeurs
“Autonomie” et “Consommation Ins-
tantanée”.
