2009 Alfa Romeo 159 Notice d'entretien (in French)

15
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

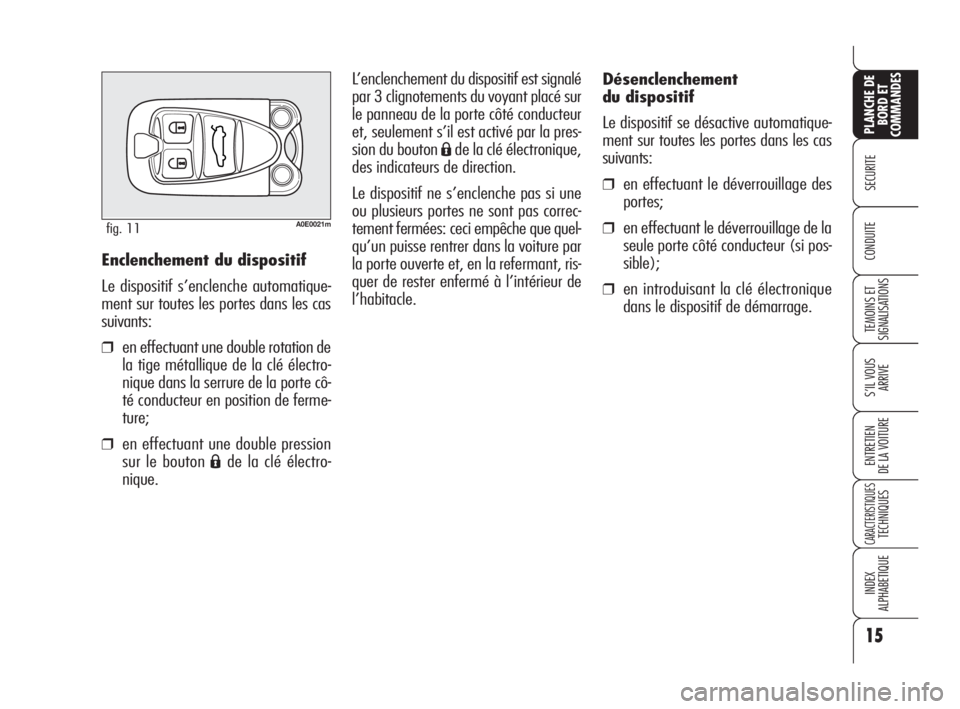

CONDUITEEnclenchement du dispositif
Le dispositif s’enclenche automatique-
ment sur toutes les portes dans les cas
suivants:
❒en effectuant une double rotation de
la tige métallique de la clé électro-
nique dans la serrure de la porte cô-
té conducteur en position de ferme-
ture;
❒en effectuant une double pression
sur le bouton
Áde la clé électro-
nique.
A0E0021mfig. 11
Désenclenchement
du dispositif
Le dispositif se désactive automatique-
ment sur toutes les portes dans les cas
suivants:
❒en effectuant le déverrouillage des
portes;
❒en effectuant le déverrouillage de la
seule porte côté conducteur (si pos-
sible);
❒en introduisant la clé électronique
dans le dispositif de démarrage. L’enclenchement du dispositif est signalé
par 3 clignotements du voyant placé sur
le panneau de la porte côté conducteur
et, seulement s’il est activé par la pres-
sion du bouton
Áde la clé électronique,
des indicateurs de direction.
Le dispositif ne s’enclenche pas si une
ou plusieurs portes ne sont pas correc-
tement fermées: ceci empêche que quel-
qu’un puisse rentrer dans la voiture par
la porte ouverte et, en la refermant, ris-
quer de rester enfermé à l’intérieur de
l’habitacle.
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 15

16
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
(*) Sur certaines versions on peut sélectionner la fonction de “Déverrouillage de la seule porte côté conducteur indépendante” en agissant sur le “Menu de
Setup” de la voiture (voir paragraphe “Affichage multifonction reconfigurable” dans ce chapitre). Dans ce cas, la pression sur le bouton Áet la rotation
de la tige métallique de la clé électronique dans le sens inverse des aiguilles provoqueront le déverrouillage de la seule porte côté conducteur. Pour dé-
verrouiller toutes les portes, il faudra appuyer deux fois dans 1 seconde sur le bouton
Ëou effectuer une double rotation de la tige mécanique de la clé
électronique dans le sens inverse des aiguilles.
ATTENTIONLes manœuvres de descente des vitres et d’ouverture du toit ouvrant sont une conséquence de la commande de déverrouillage des portes.
La manœuvre de montée des vitres et de fermeture du toit sont une conséquence d’une commande de verrouillage des portes.

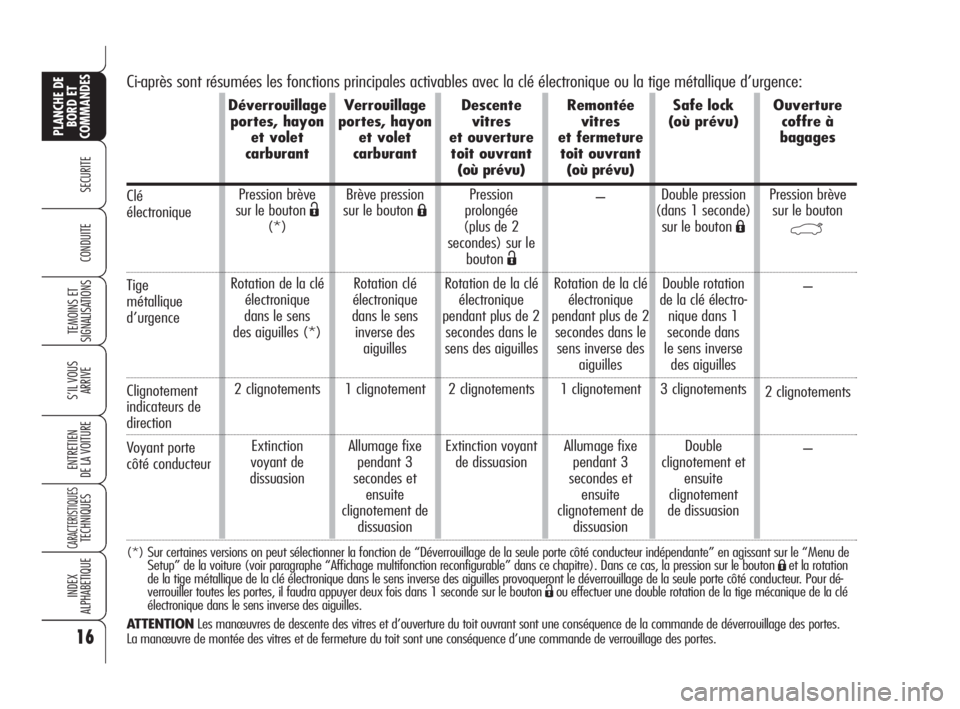

Ci-après sont résumées les fonctions principales activables avec la clé électronique ou la tige métallique d’urgence:
Clé
électronique
Tige
métallique
d’urgence
Clignotement
indicateurs de
direction
Voyant porte
côté conducteur
Déverrouillage
portes, hayon
et volet
carburant
Pression brève
sur le bouton
Ë
(*)
Rotation de la clé
électronique
dans le sens
des aiguilles (*)
2 clignotements
Extinction
voyant de
dissuasionVerrouillage
portes, hayon
et volet
carburant
Brève pression
sur le bouton
Á
Rotation clé
électronique
dans le sens
inverse des
aiguilles
1 clignotement
Allumage fixe
pendant 3
secondes et
ensuite
clignotement de
dissuasionDescente
vitres
et ouverture
toit ouvrant
(où prévu)
Pression
prolongée
(plus de 2
secondes) sur le
bouton
Ë
Rotation de la clé
électronique
pendant plus de 2
secondes dans le
sens des aiguilles
2 clignotements
Extinction voyant
de dissuasionRemontée
vitres
et fermeture
toit ouvrant
(où prévu)
–
Rotation de la clé
électronique
pendant plus de 2
secondes dans le
sens inverse des
aiguilles
1 clignotement
Allumage fixe
pendant 3
secondes et
ensuite
clignotement de
dissuasionSafe lock
(où prévu)
Double pression
(dans 1 seconde)
sur le bouton
Á
Double rotation
de la clé électro-
nique dans 1
seconde dans
le sens inverse
des aiguilles
3 clignotements
Double
clignotement et
ensuite
clignotement
de dissuasionOuverture
coffre à
bagages
Pression brève
sur le bouton
`
–
2 clignotements
–
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 16

17
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE

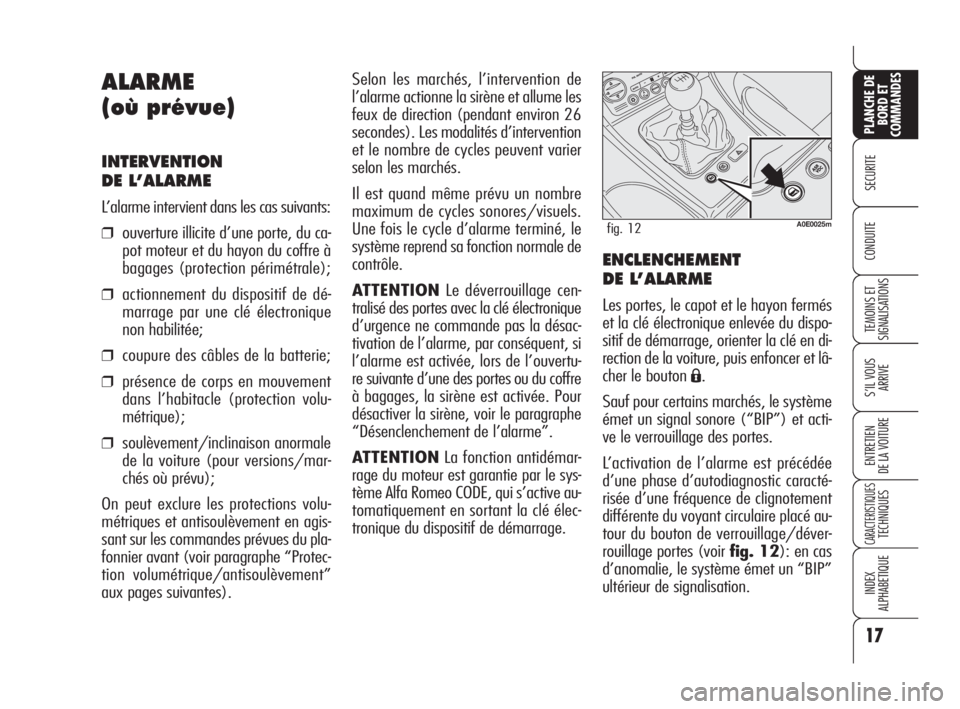

Selon les marchés, l’intervention de
l’alarme actionne la sirène et allume les
feux de direction (pendant environ 26
secondes). Les modalités d’intervention
et le nombre de cycles peuvent varier
selon les marchés.
Il est quand même prévu un nombre
maximum de cycles sonores/visuels.
Une fois le cycle d’alarme terminé, le
système reprend sa fonction normale de
contrôle.
ATTENTIONLe déverrouillage cen-
tralisé des portes avec la clé électronique
d’urgence ne commande pas la désac-
tivation de l’alarme, par conséquent, si
l’alarme est activée, lors de l’ouvertu-
re suivante d’une des portes ou du coffre
à bagages, la sirène est activée. Pour
désactiver la sirène, voir le paragraphe
“Désenclenchement de l’alarme”.
ATTENTIONLa fonction antidémar-
rage du moteur est garantie par le sys-
tème Alfa Romeo CODE, qui s’active au-
tomatiquement en sortant la clé élec-
tronique du dispositif de démarrage.
ENCLENCHEMENT
DE L’ALARME
Les portes, le capot et le hayon fermés
et la clé électronique enlevée du dispo-
sitif de démarrage, orienter la clé en di-
rection de la voiture, puis enfoncer et lâ-
cher le bouton
Á.
Sauf pour certains marchés, le système
émet un signal sonore (“BIP”) et acti-
ve le verrouillage des portes.
L’activation de l’alarme est précédée
d’une phase d’autodiagnostic caracté-
risée d’une fréquence de clignotement
différente du voyant circulaire placé au-
tour du bouton de verrouillage/déver-
rouillage portes (voir fig. 12): en cas
d’anomalie, le système émet un “BIP”
ultérieur de signalisation.
ALARME
(où prévue)
INTERVENTION
DE L’ALARME
L’alarme intervient dans les cas suivants:
❒ouverture illicite d’une porte, du ca-
pot moteur et du hayon du coffre à
bagages (protection périmétrale);
❒actionnement du dispositif de dé-
marrage par une clé électronique
non habilitée;
❒coupure des câbles de la batterie;
❒présence de corps en mouvement
dans l’habitacle (protection volu-
métrique);
❒soulèvement/inclinaison anormale
de la voiture (pour versions/mar-
chés où prévu);
On peut exclure les protections volu-
métriques et antisoulèvement en agis-
sant sur les commandes prévues du pla-
fonnier avant (voir paragraphe “Protec-
tion volumétrique/antisoulèvement”
aux pages suivantes).
A0E0025mfig. 12
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 17

18
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
DESENCLENCHEMENT
DE L’ALARME
Appuyer sur le bouton Ë. Les actions sui-
vantes sont effectuées (sauf pour cer-
tains marchés):
❒deux brefs allumages des cligno-
tants;
❒deux brèves émissions sonores
(“BIP”);
❒déverrouillage des portes.
De plus, on peut désactiver l’alarme en
introduisant la clé électronique dans le
dispositif de démarrage.
ATTENTIONSi, pendant la phase de
surveillance on relève une tentative d’ef-
fraction, lors de l’introduction de la clé
électronique dans le dispositif de dé-
marrage, sur certaines versions, on vi-
sualisera un message d’attention sur
l’affichage du tableau de bord.PROTECTION
VOLUMETRIQUE/
ANTISOULEVEMENT
Pour garantir le fonctionnement correct
de la protection, il est recommandé de
fermer toutes les vitres latérales et le toit
ouvrant éventuel (où prévu).
En cas de nécessité, la fonction peut être
exclue (si, par exemple, on laisse des
animaux à bord) en appuyant sur la
toucheA-fig. 13située sur le plafon-
nier avant dans 1 minute depuis l’ex-
tinction du tableau de bord.
La désactivation de la fonction est mi-
se en évidence par l’allumage du témoin
sur le bouton même. L’exclusion éven-
tuelle de la protection volumétrique/an-
tisoulèvement doit être répétée à
chaque extinction du tableau de bord. Surveillance
Après l’activation, l’allumage clignotant
du voyant A-fig. 12indique l’état de
surveillance du système. Le voyant cli-
gnote pendant tout le temps où le sys-
tème reste en surveillance.
ATTENTIONLe fonctionnement de
l’alarme est adapté dès l’origine aux
normes des différents pays.
Fonctions d’autodiagnostic et
contrôle portes/capot
moteur/coffre à bagages
Si, après l’activation de l’alarme, on
émet un deuxième signal sonore, désac-
tiver le système en appuyant sur le bou-
ton
Ë, vérifier la fermeture correcte des
portes, du capot moteur et du coffre à
bagages, puis réactiver le système en
appuyant sur le bouton
Á.
En cas contraire, la porte et le capot non
correctement fermés seront exclus du
contrôle du système d’alarme. Si, les
portes, le capot moteur et le coffre à ba-
gages correctement fermés, le signal de
contrôle se répète, cela signifie qu’une
anomalie de fonctionnement du systè-
me st présente. Dans ce cas, s’adresser
aux Services Agréés Alfa Romeo.
A0E0480mfig. 13
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 18

19
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
DISPOSITIF
DE DEMARRAGE
Le dispositif de démarrag est placé sur
la planche de bord et il est constitué de:
❒lecteurA-fig. 14 de la clé élec-
tronique (placé à côté du volant);
❒boutonSTART/STOP(placé sous
le lecteur de la clé électronique).
ATTENTIONPour éviter de décharger
inutilement la batterie, ne pas laisser
la clé électronique à l’intérieur du dis-
positif de démarrage la voiture éteinte.
EXCLUSION DE L’ALARME
Pour exclure complètement l’alarme
(par exemple en cas de longue inacti-
vité de la voiture) fermer la voiture en
tournant la tige métallique (présente à
l’intérieur de la clé électronique) dans
la serrure de la porte côté conducteur.
HOMOLOGATION
MINISTERIELLE
Dans le respect des lois en vigueur dans
chaque pays en matière de fréquence
radio, pour les marchés où le marquage
du transmetteur est demandé, le nu-
méro d’homologation est indiqué sur la
composante. Pour certaines ver-
sions/marchés, le marquage du code
peut être indiqué aussi sur le transmet-
teur et/ou sur le récepteur.
A0E0219mfig. 14
En cas de violation du
dispositif de démarra-
ge (par ex. une tentative de
vol), en faire vérifier le fonc-
tionnement chez les Services
Agréés Alfa Romeo avant de
reprendre la marche.
ATTENTION
Lorsqu’on descend de
la voiture, sortir tou-
jours la clé électronique, afin
d’éviter que les passagers
n’enclenche pas les com-
mandes par inadvertance. Ser-
rer toujours le frein à main. Si
la voiture est garée en mon-
tée, engager la première, alors
que si la voiture est garée en
descente, engager la marche
arrière. Ne jamais laisser d’en-
fants dans la voiture sans sur-
veillance.
ATTENTION
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 19

20
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
ATTENTIONSi, en introduisant la clé
électronique dans le dispositif démarra-
ge, le témoin
Ys’allume sur le tableau
de bord (sur certaines versions en mê-
me temps que la visualisation d’un mes-
sage sur l’affichage) contrôler que la clé
électronique est celle correcte et essayer
de la réintroduire dans le dispositif de
démarrage. Si le problème reste,
s’adresser aux Services Agréés Alfa Ro-
meo.
EXTINCTION TABLEAU
DE BORD
Le moteur éteint et les pédales de l’em-
brayage et du frein lâchés, appuyer sur
le bouton START/STOPou enlever la
clé électronique du dispositif de démar-
rage.
Après quelques secondes, l’affichage du
tableau de bord s’éteint progressive-
ment.
ATTENTIONEn cas de non extinction
du tableau de bord, il faut s’adresser aux
Services Agréés Alfa Romeo.
ALLUMAGE TABLEAU
DE BORD
Procéder de cette manière:
❒insérer la clé électronique dans le dis-
positif de démarrage;
❒si la clé électronique est déjà insé-
rée, appuyer sur le bouton START/
STOPsans appuyer sur la pédale
d’embrayage ou du frein.
En abandonnant la voiture, si on laisse
le tableau de bord allumé par inadver-
tance, les dispositifs électriques et élec-
troniques seront désactivés après envi-
ron 1 heure afin de sauvegarder la char-
ge de la batterie.
ATTENTIONOn rappelle d’insérer
complètement la clé électronique dans
le dispositif de démarrage jusqu’au blo-
cage de la clé même.
ATTENTIONEn cas de non allumage
du tableau de bord, il faut s’adresser aux
Services Agréés Alfa Romeo.
A0E0028mfig. 15
DEMARRAGE DU MOTEUR
Voir ce qui est décrit au paragraphe “Dé-
marrage du moteur” au chapitre
“Conduite”.
BOUTON START/STOP
fig. 15
Le bouton START/STOP, situé sur la
planche, a la fonction de commander
l’activation des systèmes électriques de
la voiture et le démarrage/extinction du
moteur.
Le bouton START/STOPest doté une
bague lumineuse. Elle est allumée avec
le tableau de bord quand le démarrage
de la voiture est permis.
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 20

21
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITE
Toute intervention en
après-vente, provoquant
des altérations de la conduite ou
de la colonne de la direction (ex.
montage d’antivol), qui pour-
raient causer, en plus de la di-
minution des performances et de
l’expiration de la garantie, de
graves problèmes de sécurité,
ainsi que la non conformité d’ho-
mologation de la voiture, est ab-
solument interdite.
bord (ou alternativement, sur certaines ver-
sions, un symbole sur l’affichage en même
temps qu’un message). Dans ce cas,
s’adresser aux Services Agréés Alfa Romeo.
ATTENTION Si, après une tentative
d'allumage du tableau de bord et/ou dé-
marrage du moteur, sur le tableau de bord
s'allume (où prévu) le témoin
>(ou al-
ternativement, sur certaines versions, on
visualise le message “Système de pro-
tection du véhicule non disponible” sur
l’affichage), répéter l’opération en agis-
sant sur le volant, pour faciliter l’opération
de déverrouillage de la direction. La vi-
sualisation du message sur l’affichage ne
compromet pas la fonctionnalité du ver-
rouillage de la direction.
INSTRUMENTS
DE BORD
COMPTE-TOURS
Le compte-tours fournit l'indication du
régime de rotation du moteur. Quand
l’aiguille du compte-tours se trouve dans
le secteur rouge, placé près de la fin de
l’échelle, le moteur est en train de fonc-
tionner à un régime trop élevé, nuisible
pour l'intégrité des organes mécaniques:
il est recommandé de ne pas rouler, l’in-
dicateur du compte-tours en correspon-
dance de cette zone.
ATTENTIONLe système de contrôle de
l’injection électronique bloque progressi-
vement l’afflux de carburant quand le mo-
teur est “hors tours” (aiguille du compte-
tours dans la zone rouge), avec une consé-
cutive perte progressive de puissance du
moteur, pour ramener le régime de rota-
tion au-dessous de la limite de sécurité.
Le compte-tours, lorsque le moteur tourne
au ralenti, peut indiquer une augmentation
du régime progressif ou soudain selon les
cas. Ce comportement est normal et ne doit
pas préoccuper, car il peut se produire par
ex. à l’enclenchement du climatiseur ou du
ventilateur électrique. Dans ces cas une va-
riation de régime lente sert à sauvegarder
l’état de charge de la batterie.
VERROUILLAGE
DE LA DIRECTION
Enclenchement
Le verrouillage de la direction s’enclenche
5 secondes après l’extraction de la clé
électronique du dispositif de démarrage
et après la vérification, effectuée par le
système, des conditions suivantes:
❒moteur éteint;
❒extinction du tableau de bord la voi-
ture arrêtée;
❒clé électronique enlevée du disposi-
tif de démarrage.
Désenclenchement
Le verrouillage de la direction se désac-
tive en insérant la clé électronique dans
le dispositif de démarrage.
ATTENTIONSi l’on a éteint la voiture
pendant la marche, le verrouillage de la di-
rection ne sera pas activé jusqu’à la pro-
chaine extinction lorsque la voiture est à
l’arrêt. Dans ce cas, le témoin
>(lorsqu’il
est prévu) s’allume sur le tableau de bord
(ou alternativement, sur certaines versions,
un symbole sur l’affichage en même
temps qu’un message).
ATTENTIONEn cas d’avarie au ver-
rouillage de la direction, le témoin
>(lors-
qu’il est prévu) s’allume sur le tableau de
ATTENTION
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 21

22
SECURITE
TEMOINS ET
SIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DE LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CONDUITEATTENTIONDans certaines conditions
(par ex. forte pente), l’indication sur
l’instrument peut être différente de la
quantité réelle présente dans le réser-
voir et les variations peuvent être si-
gnalées avec du retard. Cela fait partie
de la logique de fonctionnement nor-
male de l’instrument.
ATTENTION Le ravitaillement en car-
burant doit être effectué, pour des rai-
sons de sécurité, le moteur éteint. Si on
ne respecte pas cette précaution, la jau-
ge du carburant pourrait donner des in-
dications erronées en permanence. Si
cette condition se vérifie, pour rétablir
l’indication correcte, il suffit d’effectuer
le ravitaillement suivant, le moteur
éteint. Si l’indication correcte ne se ré-
tablit pas, s’adresser aux Services
Agréés Alfa Romeo.
INDICATEUR DE LA
TEMPERATURE DU LIQUIDE
DE REFROIDISSEMENT
MOTEUR fig. 18
L’aiguille indique la température du li-
quide de refroidissement du moteur et
commence à fournir des indications
lorsque la température du liquide dé-
passe 50°C environ.
Normalement l’aguille doit se trouver
sur des valeurs centrales de l’échelle. Si
l’aiguille s’approche du secteur rouge, il
faut réduire la demande de perfor-
mances.
L’allumage du témoin
u(sur certaines
versions en même temps que la visua-
lisation d’un message sur l’affichage)
indique l’augmentation excessive de la
température du liquide de refroidisse-
ment; dans ce cas, couper le moteur et
s’adresser aux Services Agréés Alfa Ro-
meo.
ATTENTIONL’approche de l’aiguille
du secteur rouge peut se vérifier à cau-
se de situations défavorables concomi-
tantes, comme la conduite à une bas-
se vitesse, en côte, à pleine charge ou
avec une remorque, dans un environ-
nement où la température est élevée.

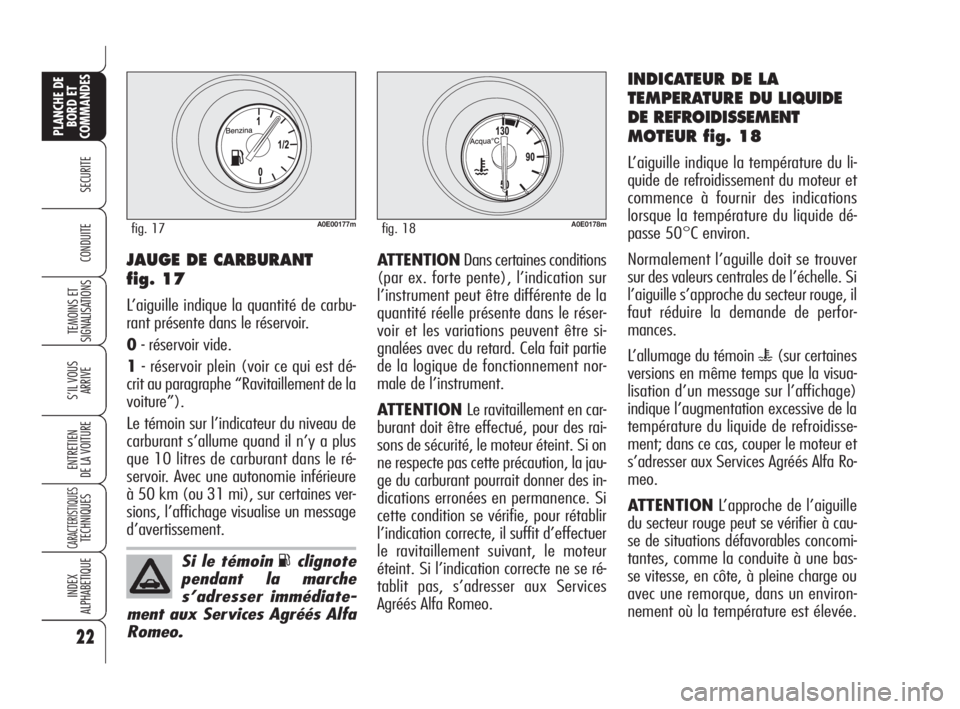

JAUGE DE CARBURANT
fig. 17
L’aiguille indique la quantité de carbu-
rant présente dans le réservoir.
0- réservoir vide.
1- réservoir plein (voir ce qui est dé-
crit au paragraphe “Ravitaillement de la
voiture”).
Le témoin sur l’indicateur du niveau de
carburant s’allume quand il n’y a plus
que 10 litres de carburant dans le ré-
servoir. Avec une autonomie inférieure
à 50 km (ou 31 mi), sur certaines ver-
sions, l’affichage visualise un message
d’avertissement.
Si le témoin Kclignote
pendant la marche
s’adresser immédiate-
ment aux Services Agréés Alfa
Romeo.
A0E00177mfig. 17A0E0178mfig. 18
001-045 Alfa 159 FRA 4-06-2008 9:29 Pagina 22
