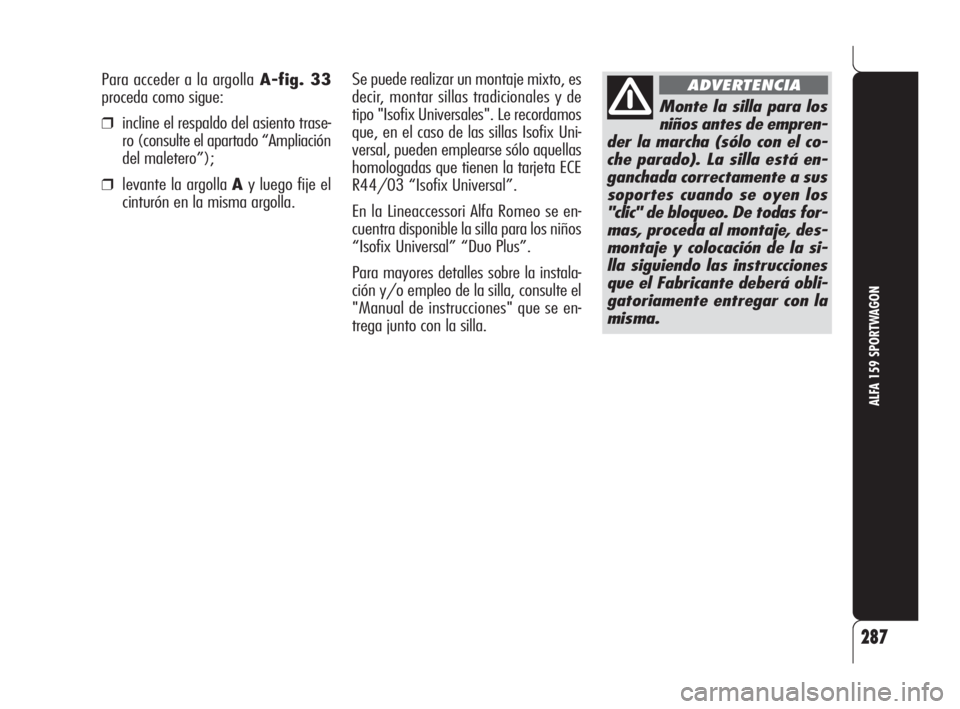

Se puede realizar un montaje mixto, es
decir, montar sillas tradicionales y de
tipo "Isofix Universales". Le recordamos
que, en el caso de las sillas Isofix Uni-
versal, pueden emplearse sólo aquellas
homologadas que tienen la tarjeta ECE
R44/03 “Isofix Universal”.
En la Lineaccessori Alfa Romeo se en-
cuentra disponible la silla para los niños
“Isofix Universal” “Duo Plus”.
Para mayores detalles sobre la instala-
ción y/o empleo de la silla, consulte el
"Manual de instrucciones" que se en-
trega junto con la silla. Para acceder a la argollaA-fig. 33
proceda como sigue:
❒incline el respaldo del asiento trase-
ro (consulte el apartado “Ampliación
del maletero”);
❒levante la argolla Ay luego fije el
cinturón en la misma argolla.
287
ALFA 159 SPORTWAGON
Monte la silla para los
niños antes de empren-
der la marcha (sólo con el co-
che parado). La silla está en-
ganchada correctamente a sus
soportes cuando se oyen los
"clic" de bloqueo. De todas for-
mas, proceda al montaje, des-
montaje y colocación de la si-
lla siguiendo las instrucciones
que el Fabricante deberá obli-
gatoriamente entregar con la
misma.
ADVERTENCIA
271-292 Alfa 159 E 4-06-2008 11:09 Pagina 287

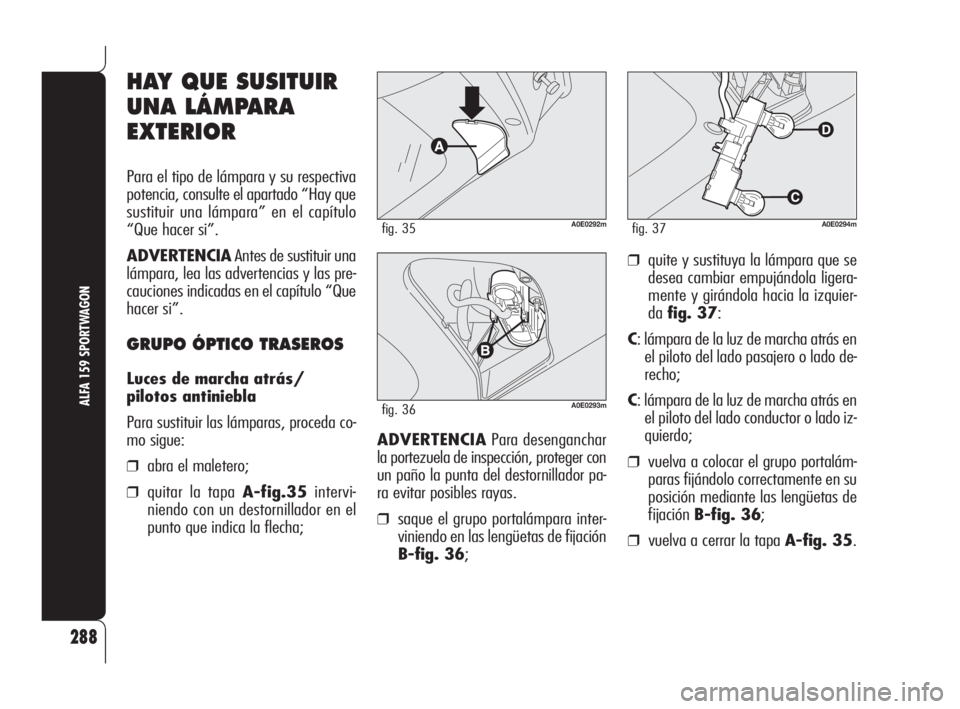

288
ALFA 159 SPORTWAGON
A0E0292mfig. 35
A0E0293mfig. 36
HAY QUE SUSITUIR
UNA LÁMPARA
EXTERIOR
Para el tipo de lámpara y su respectiva
potencia, consulte el apartado “Hay que
sustituir una lámpara” en el capítulo
“Que hacer si”.
ADVERTENCIAAntes de sustituir una
lámpara, lea las advertencias y las pre-
cauciones indicadas en el capítulo “Que
hacer si”.
GRUPO ÓPTICO TRASEROS
Luces de marcha atrás/
pilotos antiniebla
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero;
❒quitar la tapa A-fig.35intervi-
niendo con un destornillador en el
punto que indica la flecha;
A0E0294mfig. 37
ADVERTENCIAPara desenganchar
la portezuela de inspección, proteger con
un paño la punta del destornillador pa-
ra evitar posibles rayas.
❒saque el grupo portalámpara inter-
viniendo en las lengüetas de fijación
B-fig. 36;
❒quite y sustituya la lámpara que se
desea cambiar empujándola ligera-
mente y girándola hacia la izquier-
dafig. 37:
C: lámpara de la luz de marcha atrás en
el piloto del lado pasajero o lado de-
recho;
C: lámpara de la luz de marcha atrás en
el piloto del lado conductor o lado iz-
quierdo;
❒vuelva a colocar el grupo portalám-
paras fijándolo correctamente en su
posición mediante las lengüetas de
fijaciónB-fig. 36;
❒vuelva a cerrar la tapa A-fig. 35.
271-292 Alfa 159 E 4-06-2008 11:09 Pagina 288

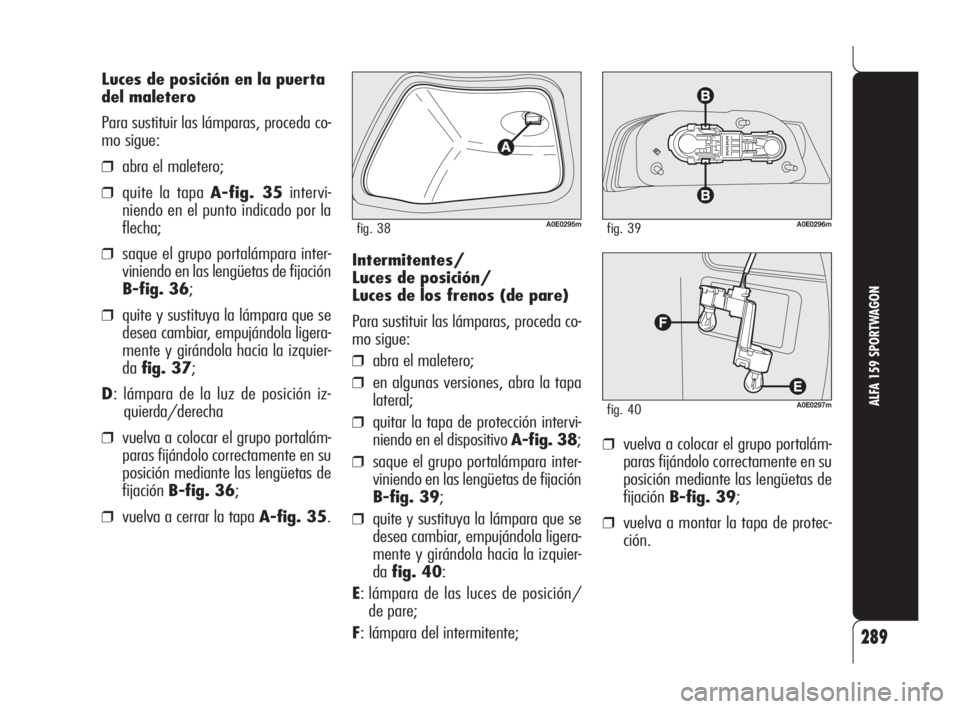

289
ALFA 159 SPORTWAGON
A0E0295mfig. 38
Luces de posición en la puerta
del maletero
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero;
❒quite la tapa A-fig. 35intervi-
niendo en el punto indicado por la
flecha;
❒saque el grupo portalámpara inter-
viniendo en las lengüetas de fijación
B-fig. 36;
❒quite y sustituya la lámpara que se
desea cambiar, empujándola ligera-
mente y girándola hacia la izquier-
dafig. 37;
D: lámpara de la luz de posición iz-
quierda/derecha
❒vuelva a colocar el grupo portalám-
paras fijándolo correctamente en su
posición mediante las lengüetas de
fijaciónB-fig. 36;
❒vuelva a cerrar la tapa A-fig. 35.
A0E0296mfig. 39
A0E0297mfig. 40
Intermitentes/
Luces de posición/
Luces de los frenos (de pare)
Para sustituir las lámparas, proceda co-
mo sigue:
❒abra el maletero;
❒en algunas versiones, abra la tapa
lateral;
❒quitar la tapa de protección intervi-
niendo en el dispositivo A-fig. 38;
❒saque el grupo portalámpara inter-
viniendo en las lengüetas de fijación
B-fig. 39;
❒quite y sustituya la lámpara que se
desea cambiar, empujándola ligera-
mente y girándola hacia la izquier-
dafig. 40:
E: lámpara de las luces de posición/
de pare;
F: lámpara del intermitente;
❒vuelva a colocar el grupo portalám-
paras fijándolo correctamente en su
posición mediante las lengüetas de
fijaciónB-fig. 39;
❒vuelva a montar la tapa de protec-
ción.
271-292 Alfa 159 E 4-06-2008 11:09 Pagina 289

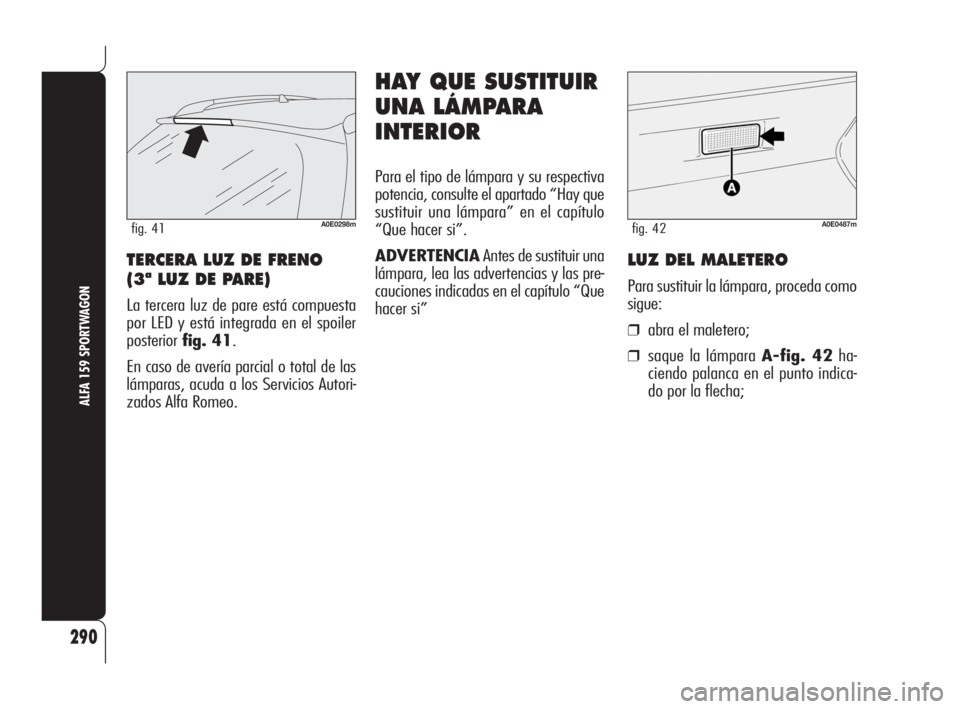

290
ALFA 159 SPORTWAGON
A0E0298mfig. 41A0E0487mfig. 42
TERCERA LUZ DE FRENO
(3ª LUZ DE PARE)
La tercera luz de pare está compuesta
por LED y está integrada en el spoiler
posteriorfig. 41.
En caso de avería parcial o total de las
lámparas, acuda a los Servicios Autori-
zados Alfa Romeo.
LUZ DEL MALETERO
Para sustituir la lámpara, proceda como
sigue:
❒abra el maletero;
❒saque la lámpara A-fig. 42ha-
ciendo palanca en el punto indica-
do por la flecha;
HAY QUE SUSTITUIR
UNA LÁMPARA
INTERIOR
Para el tipo de lámpara y su respectiva
potencia, consulte el apartado “Hay que
sustituir una lámpara” en el capítulo
“Que hacer si”.
ADVERTENCIAAntes de sustituir una
lámpara, lea las advertencias y las pre-
cauciones indicadas en el capítulo “Que
hacer si”
271-292 Alfa 159 E 4-06-2008 11:09 Pagina 290

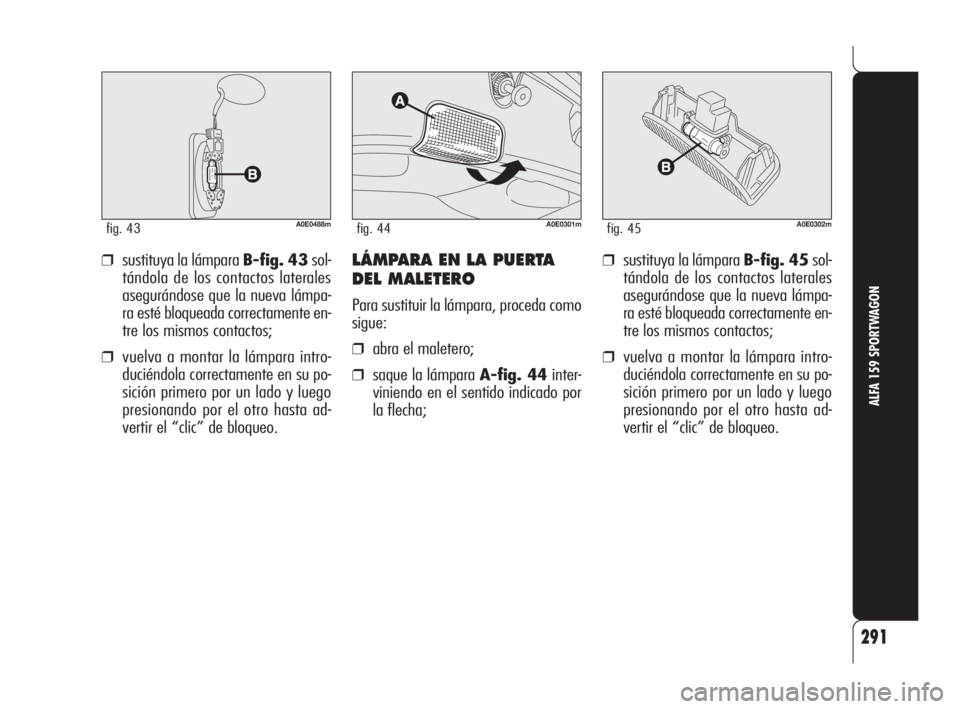

291
ALFA 159 SPORTWAGON
A0E0488mfig. 43A0E0301mfig. 44A0E0302mfig. 45
❒sustituya la lámpara B-fig. 43sol-
tándola de los contactos laterales
asegurándose que la nueva lámpa-
ra esté bloqueada correctamente en-
tre los mismos contactos;
❒vuelva a montar la lámpara intro-
duciéndola correctamente en su po-
sición primero por un lado y luego
presionando por el otro hasta ad-
vertir el “clic” de bloqueo.
LÁMPARA EN LA PUERTA
DEL MALETERO
Para sustituir la lámpara, proceda como
sigue:
❒abra el maletero;
❒saque la lámpara A-fig. 44inter-
viniendo en el sentido indicado por
la flecha;
❒sustituya la lámpara B-fig. 45sol-
tándola de los contactos laterales
asegurándose que la nueva lámpa-
ra esté bloqueada correctamente en-
tre los mismos contactos;
❒vuelva a montar la lámpara intro-
duciéndola correctamente en su po-
sición primero por un lado y luego
presionando por el otro hasta ad-
vertir el “clic” de bloqueo.
271-292 Alfa 159 E 4-06-2008 11:09 Pagina 291

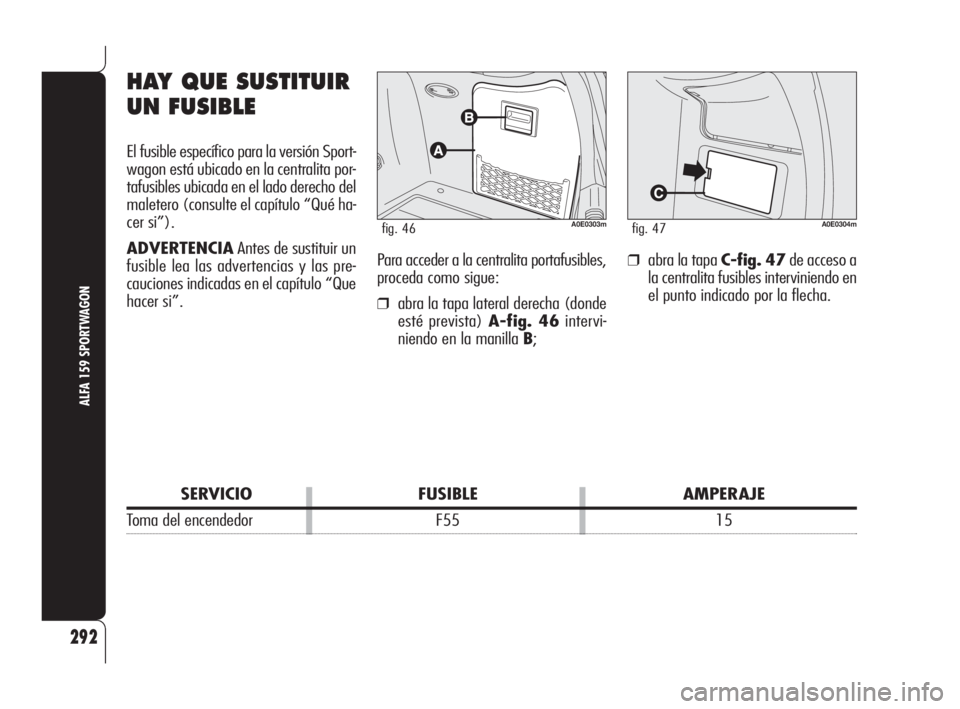

292
ALFA 159 SPORTWAGON
A0E0303mfig. 46A0E0304mfig. 47
HAY QUE SUSTITUIR
UN FUSIBLE
El fusible específico para la versión Sport-
wagon está ubicado en la centralita por-
tafusibles ubicada en el lado derecho del
maletero (consulte el capítulo “Qué ha-
cer si”).
ADVERTENCIAAntes de sustituir un
fusible lea las advertencias y las pre-
cauciones indicadas en el capítulo “Que
hacer si”.
SERVICIO FUSIBLE AMPERAJE
Toma del encendedor F55 15Para acceder a la centralita portafusibles,
proceda como sigue:
❒abra la tapa lateral derecha (donde
esté prevista) A-fig. 46intervi-
niendo en la manilla B;
❒abra la tapa C-fig. 47de acceso a
la centralita fusibles interviniendo en
el punto indicado por la flecha.
271-292 Alfa 159 E 4-06-2008 11:09 Pagina 292

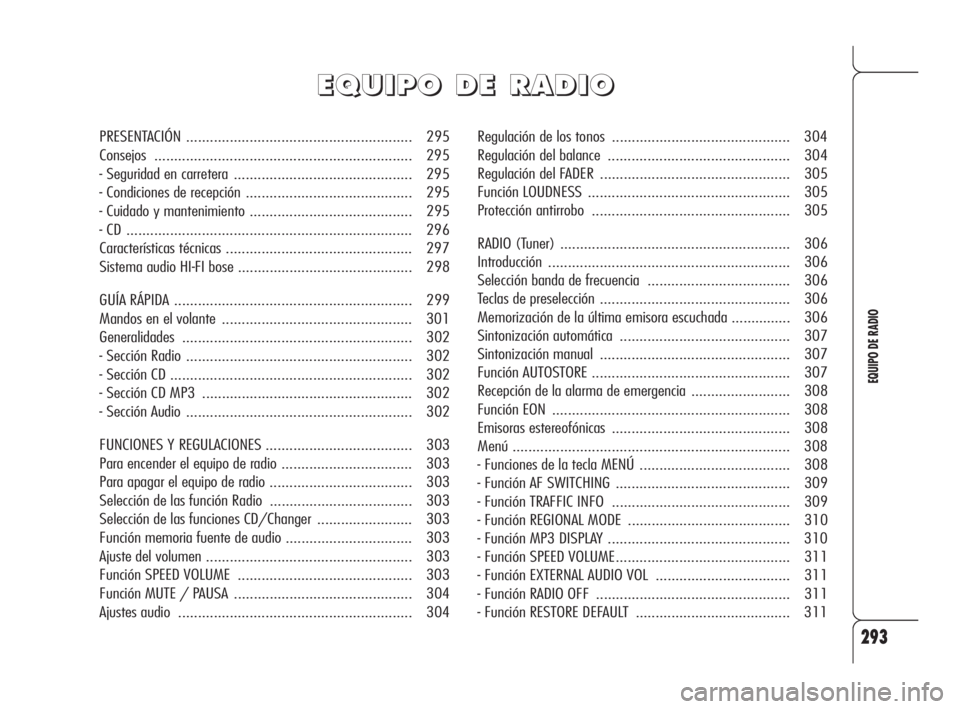

293
EQUIPO DE RADIO
Regulación de los tonos ............................................. 304
Regulación del balance .............................................. 304
Regulación del FADER ................................................ 305
Función LOUDNESS................................................... 305
Protección antirrobo .................................................. 305
RADIO (Tuner) .......................................................... 306
Introducción............................................................. 306
Selección banda de frecuencia.................................... 306
Teclas de preselección................................................ 306
Memorización de la última emisora escuchada ............... 306
Sintonización automática ........................................... 307
Sintonización manual ................................................ 307
Función AUTOSTORE.................................................. 307
Recepción de la alarma de emergencia ......................... 308
Función EON ............................................................ 308
Emisoras estereofónicas ............................................. 308
Menú ...................................................................... 308
- Funciones de la tecla MENÚ ...................................... 308
- Función AF SWITCHING............................................ 309
- Función TRAFFIC INFO ............................................. 309
- Función REGIONAL MODE ......................................... 310
- Función MP3 DISPLAY .............................................. 310
- Función SPEED VOLUME............................................ 311
- Función EXTERNAL AUDIO VOL .................................. 311
- Función RADIO OFF ................................................. 311
- Función RESTORE DEFAULT ....................................... 311
E E
Q Q
U U
I I
P P
O O
D D
E E
R R
A A
D D
I I
O O
PRESENTACIÓN ......................................................... 295
Consejos................................................................. 295
- Seguridad en carretera ............................................. 295
- Condiciones de recepción.......................................... 295
- Cuidado y mantenimiento......................................... 295
- CD ........................................................................ 296
Características técnicas ............................................... 297
Sistema audio HI-FIbose ............................................ 298
GUÍA RÁPIDA ............................................................ 299
Mandos en el volante................................................ 301
Generalidades.......................................................... 302
- Sección Radio ......................................................... 302
- Sección CD ............................................................. 302
- Sección CD MP3 ..................................................... 302
- Sección Audio ......................................................... 302
FUNCIONES Y REGULACIONES..................................... 303
Para encender el equipo de radio ................................. 303
Para apagar el equipo de radio .................................... 303
Selección de las función Radio .................................... 303
Selección de las funciones CD/Changer........................ 303
Función memoria fuente de audio ................................ 303
Ajuste del volumen .................................................... 303
Función SPEED VOLUME ............................................ 303
Función MUTE / PAUSA ............................................. 304
Ajustes audio ........................................................... 304
293-318 Alfa 159 E 4-06-2008 11:10 Pagina 293

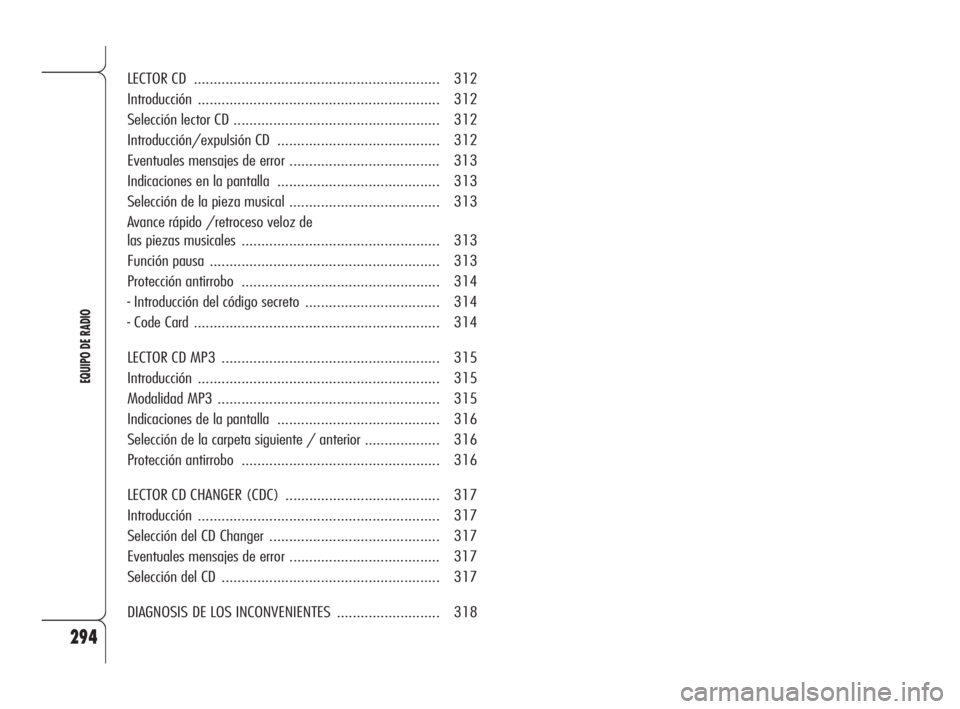

294
EQUIPO DE RADIO
LECTOR CD .............................................................. 312
Introducción............................................................. 312
Selección lector CD .................................................... 312
Introducción/expulsión CD ......................................... 312
Eventuales mensajes de error ...................................... 313
Indicaciones en la pantalla......................................... 313
Selección de la pieza musical...................................... 313
Avance rápido /retroceso veloz de
las piezas musicales .................................................. 313
Función pausa .......................................................... 313
Protección antirrobo .................................................. 314
- Introducción del código secreto.................................. 314
- Code Card .............................................................. 314
LECTOR CD MP3 ....................................................... 315
Introducción............................................................. 315
Modalidad MP3 ........................................................ 315
Indicaciones de la pantalla......................................... 316
Selección de la carpeta siguiente / anterior ................... 316
Protección antirrobo .................................................. 316
LECTOR CD CHANGER (CDC) ....................................... 317
Introducción............................................................. 317
Selección del CD Changer........................................... 317
Eventuales mensajes de error ...................................... 317
Selección del CD ....................................................... 317
DIAGNOSIS DE LOS INCONVENIENTES.......................... 318
293-318 Alfa 159 E 4-06-2008 11:10 Pagina 294
