2009 Alfa Romeo 159 Manual de Empleo y Cuidado (in Spanish)

215
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

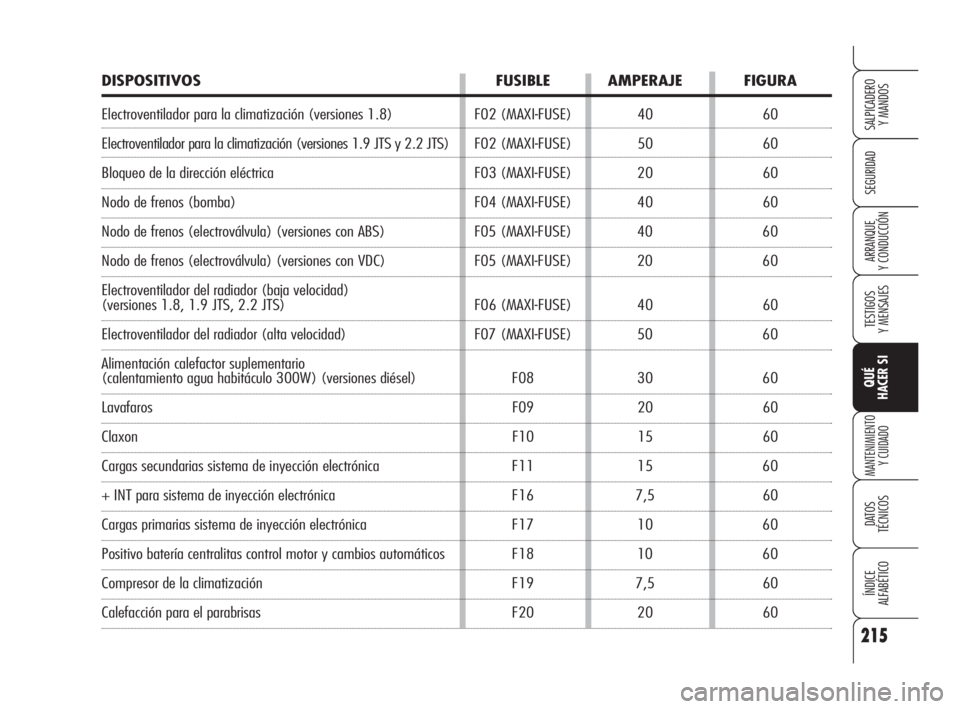

DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Electroventilador para la climatización (versiones 1.8) F02 (MAXI-FUSE) 40 60
Electroventilador para la climatización (versiones 1.9 JTS y 2.2 JTS)F02 (MAXI-FUSE) 50 60
Bloqueo de la dirección eléctrica F03 (MAXI-FUSE) 20 60
Nodo de frenos (bomba) F04 (MAXI-FUSE) 40 60
Nodo de frenos (electroválvula) (versiones con ABS) F05 (MAXI-FUSE) 40 60
Nodo de frenos (electroválvula) (versiones con VDC) F05 (MAXI-FUSE) 20 60
Electroventilador del radiador (baja velocidad)
(versiones 1.8, 1.9 JTS, 2.2 JTS) F06 (MAXI-FUSE) 40 60
Electroventilador del radiador (alta velocidad) F07 (MAXI-FUSE) 50 60
Alimentación calefactor suplementario
(calentamiento agua habitáculo 300W) (versiones diésel) F08 30 60
Lavafaros F09 20 60
Claxon F10 15 60
Cargas secundarias sistema de inyección electrónica F11 15 60
+ INT para sistema de inyección electrónica F16 7,5 60
Cargas primarias sistema de inyección electrónica F17 10 60
Positivo batería centralitas control motor y cambios automáticos F18 10 60
Compresor de la climatización F19 7,5 60
Calefacción para el parabrisas F20 20 60
181-222 Alfa 159 E 4-06-2008 11:06 Pagina 215

DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Alimentación de la bomba combustible F21 20 60
Servicios de la inyección electrónica F22 20 60
Alimentación del equipo de radio/Sistema de navegación/Blue&Me F23 15 60
Alimentación + llave para bobinas relé centralitas hueco motor/
centralita salpicadero/Body Computer F31 7,5 56
Nodo puerta del conductor/nodo puerta del pasajero/
conmutador de arranque F32 15 56
Elevalunas trasero izquierdo/Nodo maletero F33 20 56
Elevalunas trasero derecho/Nodo maletero F34 20 56
Sensor de presencia agua en el filtro del gasoil/
medidor de caudal de aire/
Interruptor de las luces de los frenos (de pare)/
panel de mandos túnel central/
Cruise Control (Regulador de velocidad constante)/Sensor AQS F35 7,5 56
Alimentación nodo maletero/accionadores cerraduras F36 20 56
Positivo subllave para luces stop/tercer stop/herramienta,
alineación faros F37 7,5 56
Apertura maletero F38 15 56
Alimentación + batería para climatizador/luces techo/
alarma volumétrico/toma diagnóstico sistema EOBD F39 10 56
216
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
181-222 Alfa 159 E 4-06-2008 11:06 Pagina 216

217
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Luneta térmica F40 30 56
Desescarche espejos externos/bobina relé parabrisas calentado F41 7,5 56
Alimentación nodo sistema de frenado (ABS/VDC) –
nodo ángulo de la dirección, sensor de derrape F42 7,5 56
Limpiacristal/lavacristal F43 30 56
Encendedor anterior en la consola central F44 10 56
Alimentación toma de corriente en el maletero F45 15 56
Techo practicable F46 20 56
Alimentación de potencia nodo puerta conductor F47 20 56
Alimentación de potencia nodos puerta pasajero F48 30 56
+ Llave para nodo volante/Centralita techo abrible/
Luz techo delantera y trasera/Cvs/Nodo Blue&Me/
Volumétricos/Asiento izquierdo y derecho F49 7,5 56
Sistema Airbag F50 7,5 56
Alimentación subllave para Nodo Info Telemático/
Nodo cambio automático/Calefactor suplementario/
Cuadro mandos izquierdo/Botón de arranque START/STOP,
Centralita sensores aparcamiento/Espejo electrocrómico/
Nodo Blue&Me/Disposición autorradio/AQS/Cruise Control F51 7,5 56
181-222 Alfa 159 E 4-06-2008 11:07 Pagina 217

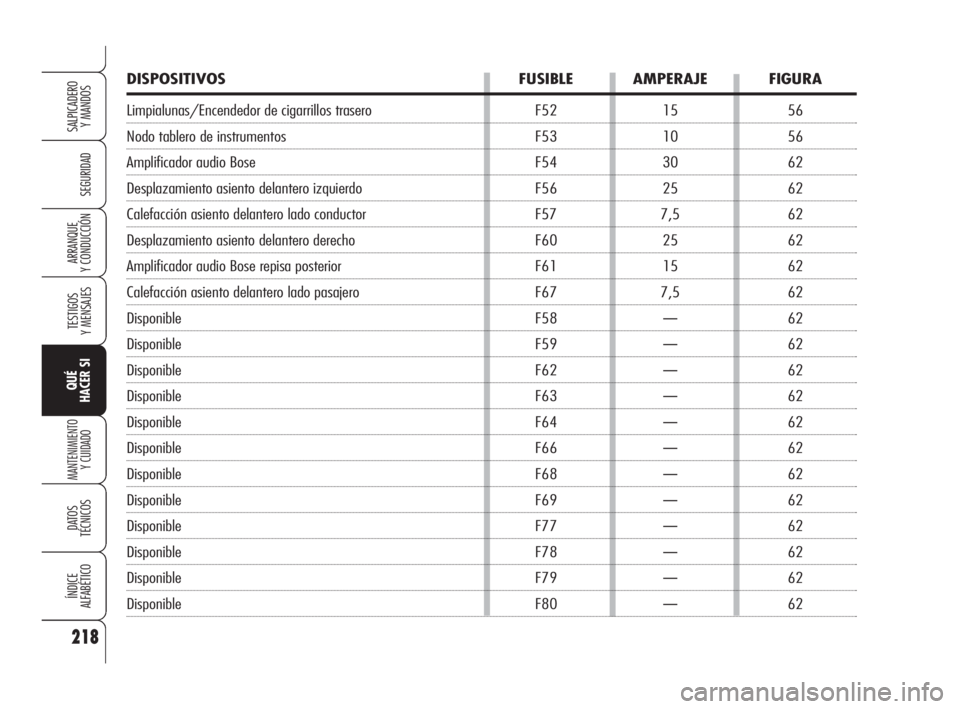

DISPOSITIVOS FUSIBLE AMPERAJE FIGURA
Limpialunas/Encendedor de cigarrillos trasero F52 15 56
Nodo tablero de instrumentos F53 10 56
Amplificador audio Bose F54 30 62
Desplazamiento asiento delantero izquierdo F56 25 62
Calefacción asiento delantero lado conductor F57 7,5 62
Desplazamiento asiento delantero derecho F60 25 62
Amplificador audio Bose repisa posterior F61 15 62
Calefacción asiento delantero lado pasajero F67 7,5 62
Disponible F58 — 62
Disponible F59 — 62
Disponible F62 — 62
Disponible F63 — 62
Disponible F64 — 62
Disponible F66 — 62
Disponible F68 — 62
Disponible F69 — 62
Disponible F77 — 62
Disponible F78 — 62
Disponible F79 — 62
Disponible F80 — 62
218
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
181-222 Alfa 159 E 4-06-2008 11:07 Pagina 218

219
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

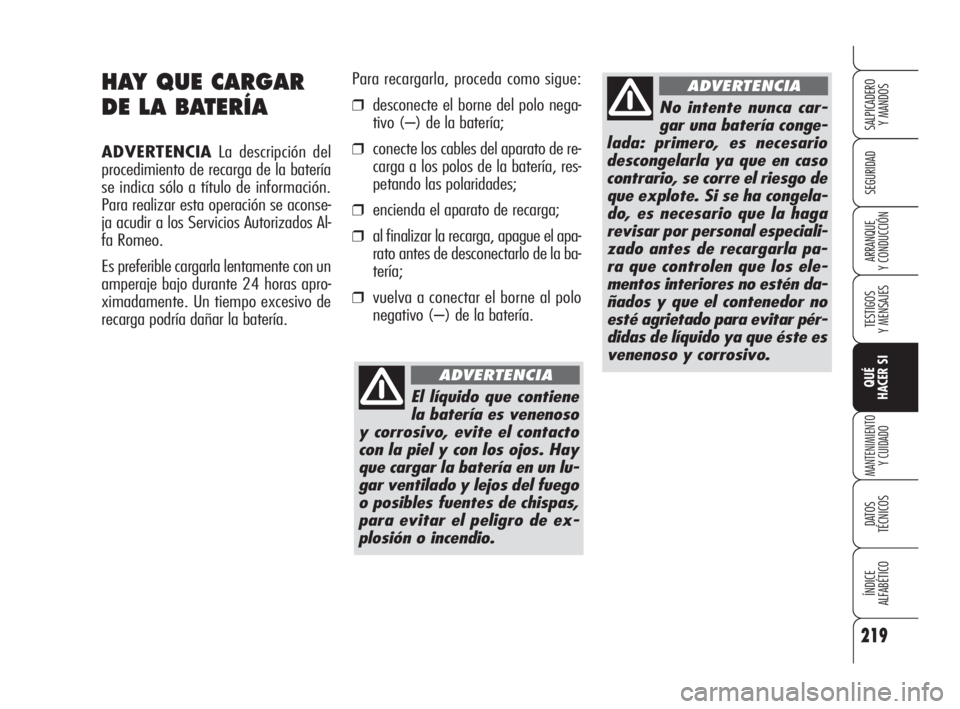

HAY QUE CARGAR
DE LA BATERÍA
ADVERTENCIALa descripción del
procedimiento de recarga de la batería
se indica sólo a título de información.
Para realizar esta operación se aconse-
ja acudir a los Servicios Autorizados Al-
fa Romeo.
Es preferible cargarla lentamente con un
amperaje bajo durante 24 horas apro-
ximadamente. Un tiempo excesivo de
recarga podría dañar la batería.Para recargarla, proceda como sigue:
❒desconecte el borne del polo nega-
tivo (–) de la batería;
❒conecte los cables del aparato de re-
carga a los polos de la batería, res-
petando las polaridades;
❒encienda el aparato de recarga;
❒al finalizar la recarga, apague el apa-
rato antes de desconectarlo de la ba-
tería;
❒vuelva a conectar el borne al polo
negativo (–) de la batería.
El líquido que contiene
la batería es venenoso
y corrosivo, evite el contacto
con la piel y con los ojos. Hay
que cargar la batería en un lu-
gar ventilado y lejos del fuego
o posibles fuentes de chispas,
para evitar el peligro de ex-
plosión o incendio.
ADVERTENCIA
No intente nunca car-
gar una batería conge-
lada: primero, es necesario
descongelarla ya que en caso
contrario, se corre el riesgo de
que explote. Si se ha congela-
do, es necesario que la haga
revisar por personal especiali-
zado antes de recargarla pa-
ra que controlen que los ele-
mentos interiores no estén da-
ñados y que el contenedor no
esté agrietado para evitar pér-
didas de líquido ya que éste es
venenoso y corrosivo.
ADVERTENCIA
181-222 Alfa 159 E 4-06-2008 11:07 Pagina 219

220
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

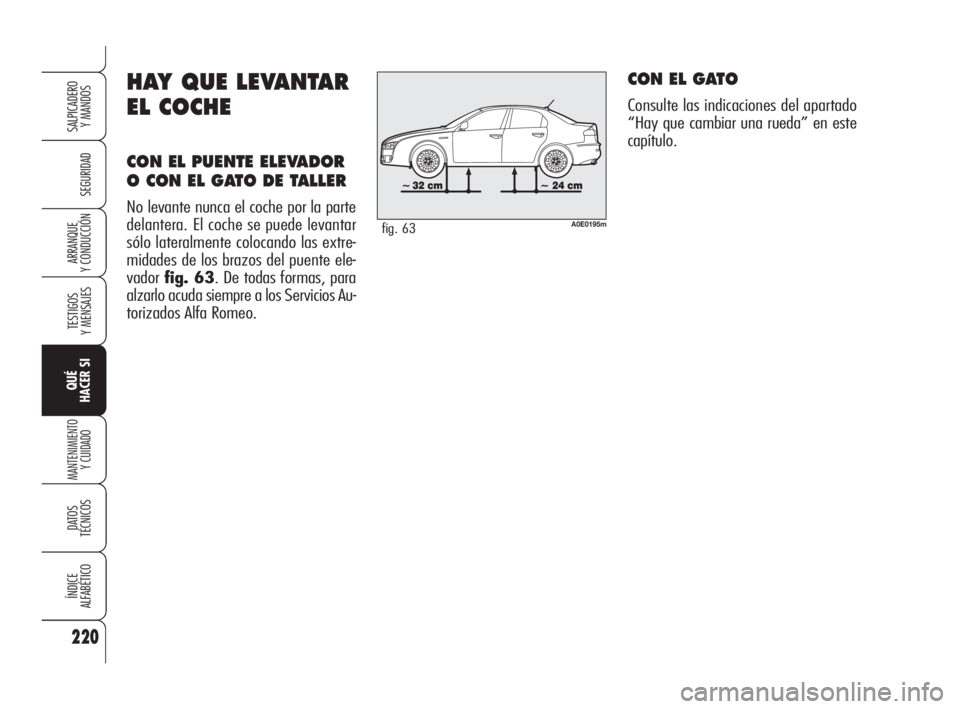

CON EL GATO
Consulte las indicaciones del apartado
“Hay que cambiar una rueda” en este
capítulo.
HAY QUE LEVANTAR
EL COCHE
CON EL PUENTE ELEVADOR
O CON EL GATO DE TALLER
No levante nunca el coche por la parte
delantera. El coche se puede levantar
sólo lateralmente colocando las extre-
midades de los brazos del puente ele-
vadorfig. 63. De todas formas, para
alzarlo acuda siempre a los Servicios Au-
torizados Alfa Romeo.A0E0195mfig. 63
181-222 Alfa 159 E 4-06-2008 11:07 Pagina 220

221
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

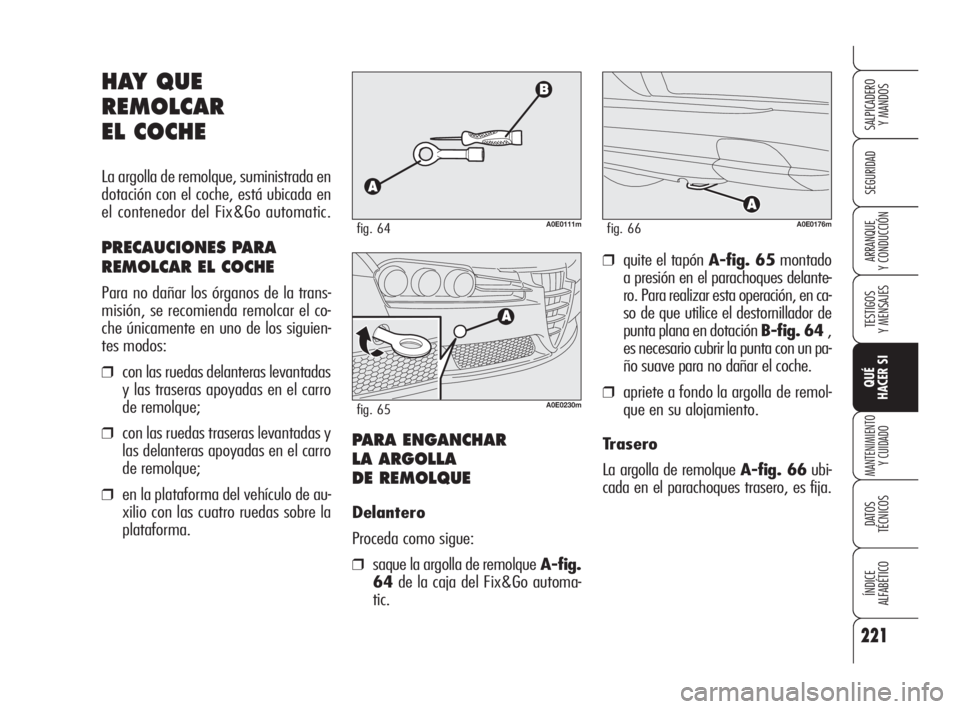

HAY QUE
REMOLCAR
EL COCHE
La argolla de remolque, suministrada en
dotación con el coche, está ubicada en
el contenedor del Fix&Go automatic.
PRECAUCIONES PARA
REMOLCAR EL COCHE
Para no dañar los órganos de la trans-
misión, se recomienda remolcar el co-
che únicamente en uno de los siguien-
tes modos:
❒con las ruedas delanteras levantadas
y las traseras apoyadas en el carro
de remolque;
❒con las ruedas traseras levantadas y
las delanteras apoyadas en el carro
de remolque;
❒en la plataforma del vehículo de au-
xilio con las cuatro ruedas sobre la
plataforma.
A0E0111mfig. 64
PARA ENGANCHAR
LA ARGOLLA
DE REMOLQUE
Delantero
Proceda como sigue:
❒saque la argolla de remolqueA-fig.
64de la caja del Fix&Go automa-
tic.
❒quite el tapón A-fig. 65montado
a presión en el parachoques delante-
ro. Para realizar esta operación, en ca-
so de que utilice el destornillador de
punta plana en dotación B-fig. 64 ,
es necesario cubrir la punta con un pa-
ño suave para no dañar el coche.
❒apriete a fondo la argolla de remol-
que en su alojamiento.
Trasero
La argolla de remolque A-fig. 66ubi-
cada en el parachoques trasero, es fija.
A0E0176mfig. 66
A0E0230mfig. 65
181-222 Alfa 159 E 4-06-2008 11:07 Pagina 221

222
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

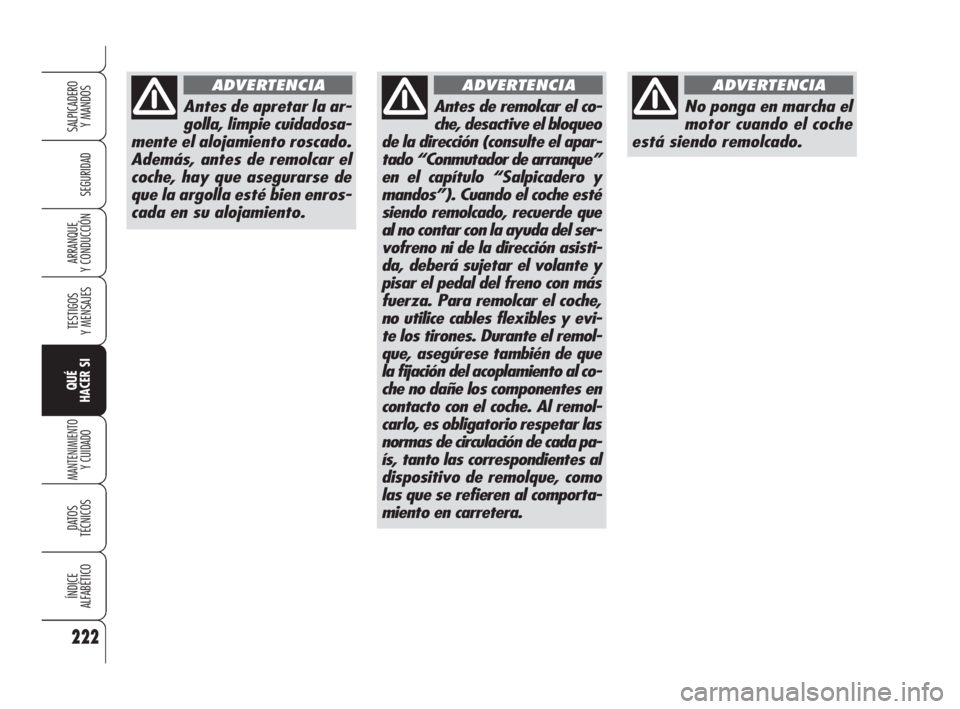

No ponga en marcha el
motor cuando el coche
está siendo remolcado.
ADVERTENCIA
Antes de apretar la ar-
golla, limpie cuidadosa-
mente el alojamiento roscado.
Además, antes de remolcar el
coche, hay que asegurarse de
que la argolla esté bien enros-
cada en su alojamiento.
ADVERTENCIA
Antes de remolcar el co-
che, desactive el bloqueo
de la dirección (consulte el apar-
tado “Conmutador de arranque”
en el capítulo “Salpicadero y
mandos”). Cuando el coche esté
siendo remolcado, recuerde que
al no contar con la ayuda del ser-
vofreno ni de la dirección asisti-
da, deberá sujetar el volante y
pisar el pedal del freno con más
fuerza. Para remolcar el coche,
no utilice cables flexibles y evi-
te los tirones. Durante el remol-
que, asegúrese también de que
la fijación del acoplamiento al co-
che no dañe los componentes en
contacto con el coche. Al remol-
carlo, es obligatorio respetar las
normas de circulación de cada pa-
ís, tanto las correspondientes al
dispositivo de remolque, como
las que se refieren al comporta-
miento en carretera.
ADVERTENCIA
181-222 Alfa 159 E 4-06-2008 11:07 Pagina 222
