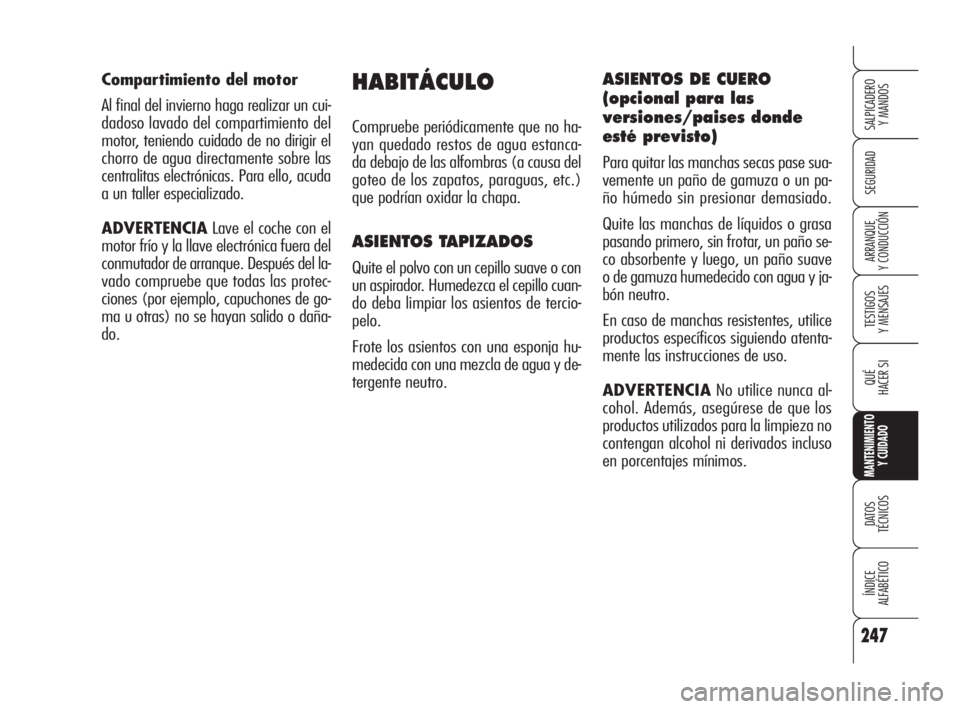

Compartimiento del motor
Al final del invierno haga realizar un cui-
dadoso lavado del compartimiento del
motor, teniendo cuidado de no dirigir el
chorro de agua directamente sobre las
centralitas electrónicas. Para ello, acuda
a un taller especializado.
ADVERTENCIALave el coche con el
motor frío y la llave electrónica fuera del
conmutador de arranque. Después del la-
vado compruebe que todas las protec-
ciones (por ejemplo, capuchones de go-
ma u otras) no se hayan salido o daña-
do.HABITÁCULO
Compruebe periódicamente que no ha-
yan quedado restos de agua estanca-
da debajo de las alfombras (a causa del
goteo de los zapatos, paraguas, etc.)
que podrían oxidar la chapa.
ASIENTOS TAPIZADOS
Quite el polvo con un cepillo suave o con
un aspirador. Humedezca el cepillo cuan-
do deba limpiar los asientos de tercio-
pelo.
Frote los asientos con una esponja hu-
medecida con una mezcla de agua y de-
tergente neutro.
ASIENTOS DE CUERO
(opcional para las
versiones/paises donde
esté previsto)
Para quitar las manchas secas pase sua-
vemente un paño de gamuza o un pa-
ño húmedo sin presionar demasiado.
Quite las manchas de líquidos o grasa
pasando primero, sin frotar, un paño se-
co absorbente y luego, un paño suave
o de gamuza humedecido con agua y ja-
bón neutro.
En caso de manchas resistentes, utilice
productos específicos siguiendo atenta-
mente las instrucciones de uso.
ADVERTENCIANo utilice nunca al-
cohol. Además, asegúrese de que los
productos utilizados para la limpieza no
contengan alcohol ni derivados incluso
en porcentajes mínimos.
223-248 Alfa 159 E 4-06-2008 11:07 Pagina 247

Los revestimientos de
tejido de su coche han
sido dimensionados pa-
ra resistir durante mucho tiem-
po al desgaste durante el uso
normal del vehículo. Sin embar-
go, es absolutamente necesario
evitar roces traumáticos y/o
prolongados con accesorios de
la ropa tales como hebillas me-
tálicas, tachones, fijaciones con
cinta Velcro o similares, ya que
éstos, presionando sobre el te-
jido podrían romper algunos hi-

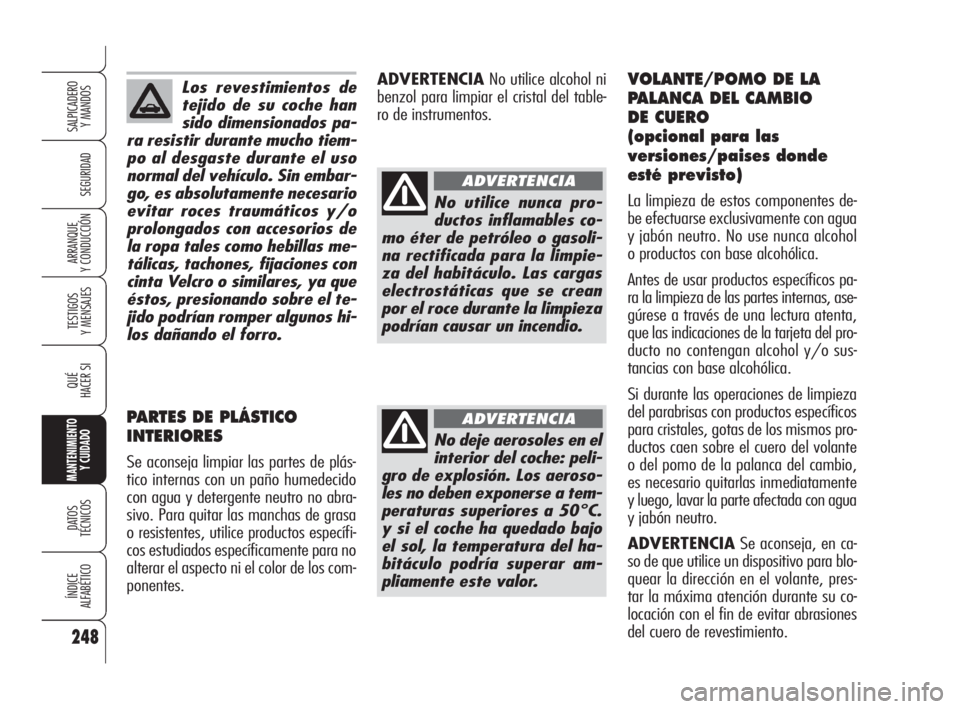

los dañando el forro.VOLANTE/POMO DE LA
PALANCA DEL CAMBIO
DE CUERO
(opcional para las
versiones/paises donde
esté previsto)
La limpieza de estos componentes de-
be efectuarse exclusivamente con agua
y jabón neutro. No use nunca alcohol
o productos con base alcohólica.
Antes de usar productos específicos pa-
ra la limpieza de las partes internas, ase-
gúrese a través de una lectura atenta,
que las indicaciones de la tarjeta del pro-
ducto no contengan alcohol y/o sus-
tancias con base alcohólica.
Si durante las operaciones de limpieza
del parabrisas con productos específicos
para cristales, gotas de los mismos pro-
ductos caen sobre el cuero del volante
o del pomo de la palanca del cambio,
es necesario quitarlas inmediatamente
y luego, lavar la parte afectada con agua
y jabón neutro.
ADVERTENCIASe aconseja, en ca-
so de que utilice un dispositivo para blo-
quear la dirección en el volante, pres-
tar la máxima atención durante su co-
locación con el fin de evitar abrasiones
del cuero de revestimiento.
248
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
PARTES DE PLÁSTICO
INTERIORES
Se aconseja limpiar las partes de plás-
tico internas con un paño humedecido
con agua y detergente neutro no abra-
sivo. Para quitar las manchas de grasa
o resistentes, utilice productos específi-
cos estudiados específicamente para no
alterar el aspecto ni el color de los com-
ponentes.
No utilice nunca pro-
ductos inflamables co-
mo éter de petróleo o gasoli-
na rectificada para la limpie-
za del habitáculo. Las cargas
electrostáticas que se crean
por el roce durante la limpieza
podrían causar un incendio.
ADVERTENCIA
No deje aerosoles en el
interior del coche: peli-
gro de explosión. Los aeroso-
les no deben exponerse a tem-
peraturas superiores a 50°C.
y si el coche ha quedado bajo
el sol, la temperatura del ha-
bitáculo podría superar am-
pliamente este valor.
ADVERTENCIA
ADVERTENCIANo utilice alcohol ni
benzol para limpiar el cristal del table-
ro de instrumentos.
223-248 Alfa 159 E 4-06-2008 11:07 Pagina 248

249
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
C C
A A
R R
A A
C C
T T
E E
R R
Í Í
S S
T T
I I
C C
A A
S S
T T
É É
C C
N N
I I
C C
A A
S S

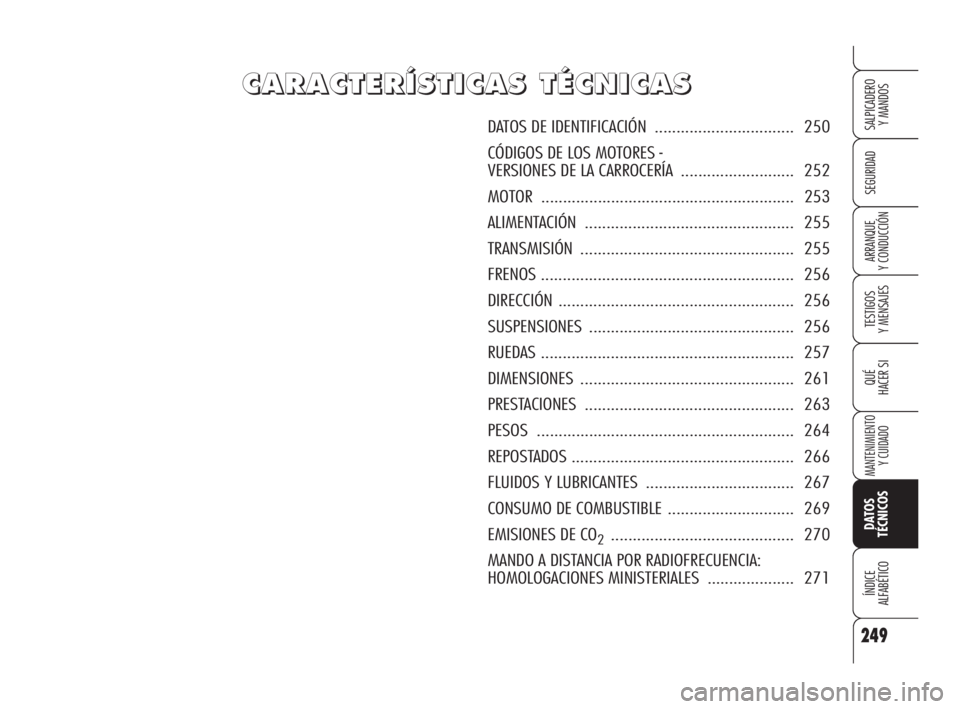

DATOS DE IDENTIFICACIÓN................................ 250
CÓDIGOS DE LOS MOTORES -
VERSIONES DE LA CARROCERÍA.......................... 252
MOTOR .......................................................... 253
ALIMENTACIÓN ................................................ 255
TRANSMISIÓN................................................. 255
FRENOS.......................................................... 256
DIRECCIÓN...................................................... 256
SUSPENSIONES............................................... 256
RUEDAS.......................................................... 257
DIMENSIONES................................................. 261
PRESTACIONES ................................................ 263
PESOS ........................................................... 264
REPOSTADOS ................................................... 266
FLUIDOS Y LUBRICANTES .................................. 267
CONSUMO DE COMBUSTIBLE ............................. 269
EMISIONES DE CO
2.......................................... 270
MANDO A DISTANCIA POR RADIOFRECUENCIA:
HOMOLOGACIONES MINISTERIALES .................... 271
249-270 Alfa 159 E 4-06-2008 11:08 Pagina 249

250
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓNTARJETA RESUMIDA DE LOS
DATOS DE IDENTIFICACIÓN
Se encuentra en el compartimiento del
motor, a un lado del enganche superior
del amortiguador derecho y contiene los
siguientes datos de identificación:
A.Espacio reservado para los datos de
homologación nacional
B.Espacio para grabar el número de se-
rie de fabricación del chasis

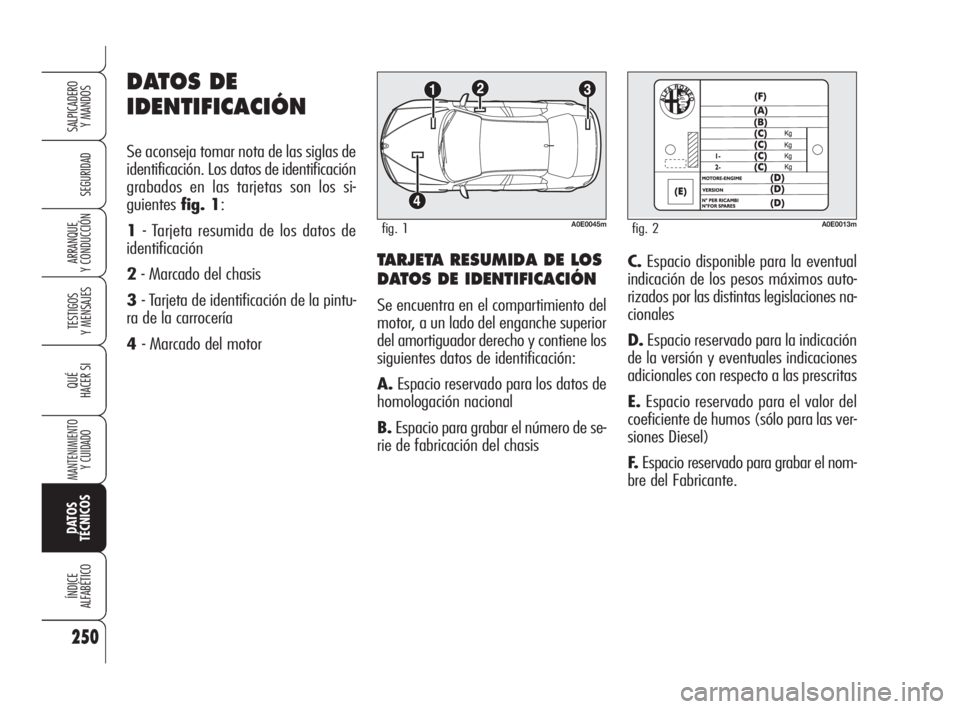

DATOS DE
IDENTIFICACIÓN
Se aconseja tomar nota de las siglas de
identificación. Los datos de identificación
grabados en las tarjetas son los si-
guientesfig. 1:
1- Tarjeta resumida de los datos de
identificación
2- Marcado del chasis
3- Tarjeta de identificación de la pintu-
ra de la carrocería
4- Marcado del motorC.Espacio disponible para la eventual
indicación de los pesos máximos auto-
rizados por las distintas legislaciones na-
cionales
D.Espacio reservado para la indicación
de la versión y eventuales indicaciones
adicionales con respecto a las prescritas
E.Espacio reservado para el valor del
coeficiente de humos (sólo para las ver-
siones Diesel)
F.Espacio reservado para grabar el nom-
bre del Fabricante.
A0E0045mfig. 1A0E0013mfig. 2
249-270 Alfa 159 E 4-06-2008 11:08 Pagina 250

TARJETA DE
IDENTIFICACIÓN DE LA
PINTURA DE LA
CARROCERÍA

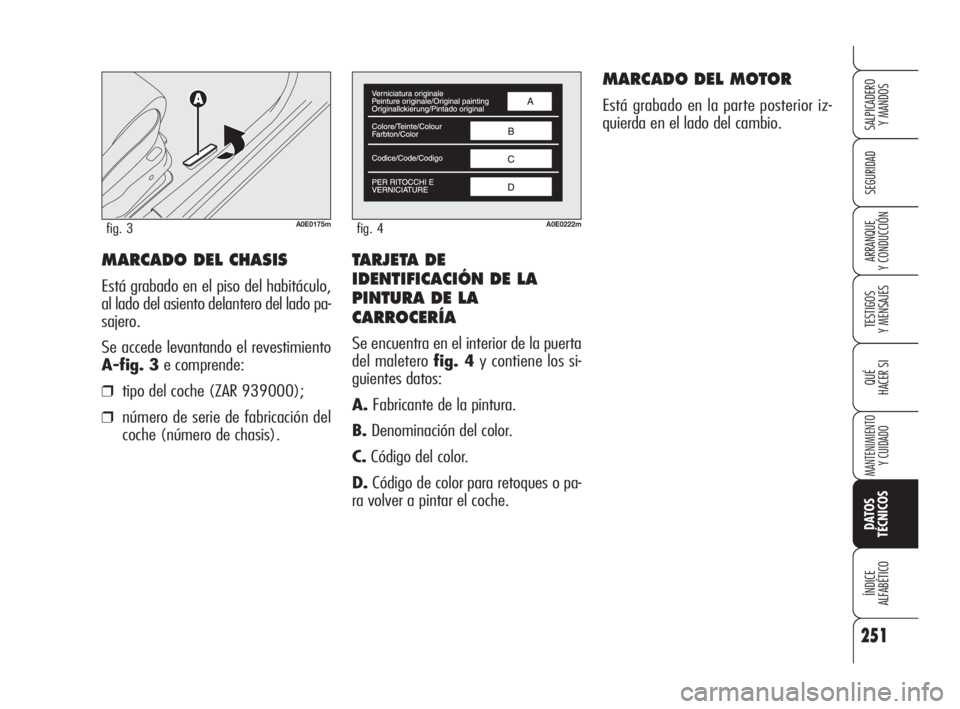

Se encuentra en el interior de la puerta
del maletero fig. 4y contiene los si-
guientes datos:
A.Fabricante de la pintura.
B.Denominación del color.
C.Código del color.
D.Código de color para retoques o pa-
ra volver a pintar el coche.
MARCADO DEL MOTOR
Está grabado en la parte posterior iz-
quierda en el lado del cambio.
MARCADO DEL CHASIS
Está grabado en el piso del habitáculo,
al lado del asiento delantero del lado pa-
sajero.
Se accede levantando el revestimiento
A-fig. 3e comprende:
❒tipo del coche (ZAR 939000);
❒número de serie de fabricación del
coche (número de chasis).
251
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0E0222mfig. 4A0E0175mfig. 3
249-270 Alfa 159 E 4-06-2008 11:08 Pagina 251

252
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
CÓDIGOS DE LOS MOTORES - VERSIONES DE LA CARROCERÍA
Versiones Código del motor Versiones de la carrocería
1.8939A4000 939AXL1A 21C
939BXL1A 22C ()
1.9 JTS939A6000 939AXA1B 00C
939BXA1B 10C ()
2.2 JTS939AXB1B 03C
939A5000939BXB1B 11C (
)
939AXB1B 03D (**)
939BXB1B 11 () (**)
3.2 JTS 4x2939A000 939AXG1B 44
939BXG1B 45 ()
3.2 JTS 4x4939A000 939AXG2B 09B
939BXG2B 16B ()
1.9 JTD
M8v939A1000 939AXE1B 04C
939A7000 (*) 939AXH1B 06C (*)
939BXE1B 14C (
)939BXH1B 17C ()(*)
1.9 JTD
M16v939A2000 939AXC1B 01C
939A8000 (*) 939AXC1B 01D (*)
939AXF1B 05C (*)
939BXC1B 12E (
)
939BXC1B 12F (*)
939BXC1B 12C (
) (*)
939BXC1B 12D (
) (*)
939BXF1B 15 (
) (*)
939BXF1B 15C (
) (*)
939BXF1B 15E () (*)
2.4 JTD
M4x2939A9000 939AXM1B 39B
939BXM1B 40B ()
2.4 JTD
M4x4939A9000 939AXM2B 35B
939BXM2B 36B ()
(*) Para mercados específicos () Versiones Sportwagon (**) Pack TI
249-270 Alfa 159 E 4-06-2008 11:08 Pagina 252

253
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
1.9 JTS
939A6000
Otto
4 en línea
4
86 x 80
1859
118
160
6500
190
19,4
4500
NGKFR5CP
Gasolina verde
sin plomo
95 RON
(Norma europea
EN228)2.2 JTS
939A5000
Otto
4 en línea
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Gasolina verde
sin plomo
95 RON
(Norma europea
EN228)3.2 JTS
939A000
Otto
6 a V de 60°
4
85,6 X 89
3195
191
260
6200
322
32,8
4500
BOSCH
HR7MPP152
Gasolina verde
sin plomo
95 RON
(Norma europea
EN228) 1.8
939A4000
Otto
4 in línea
4
80,5 x 88,2
1796
103
140
6500
175
17,8
3800
BOSCH
FQR8 LEU2
Gasolina verde
sin plomo
95 RON
(Norma europea
EN228)
Para sustituir las bujias dirigirse a los Servicios Autorizados Alfa Romeo.

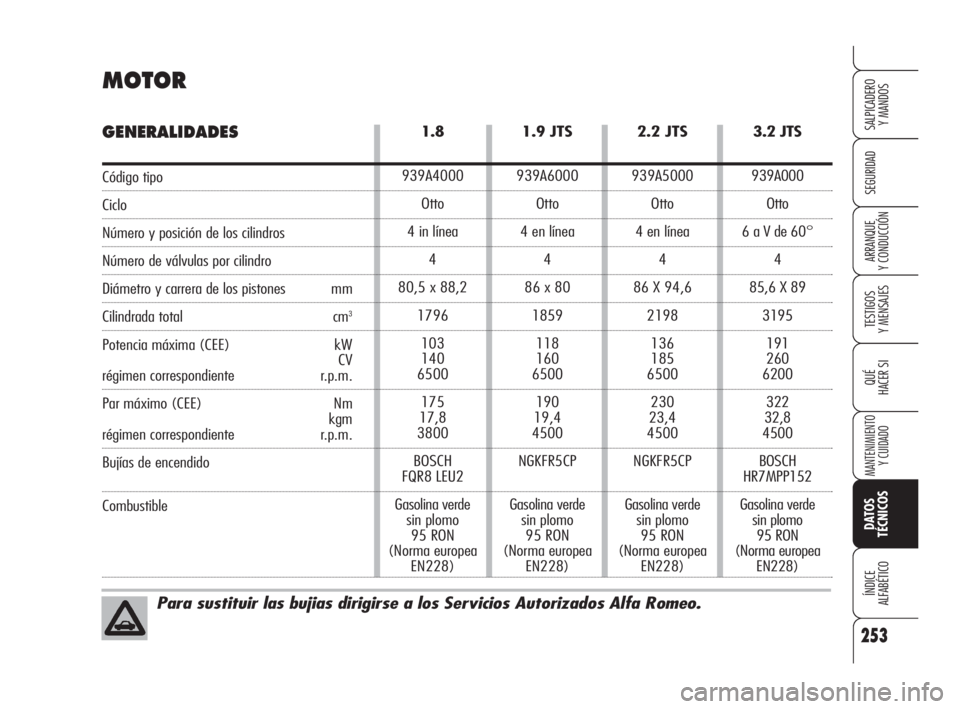

MOTOR
GENERALIDADES
Código tipo
Ciclo
Número y posición de los cilindros
Número de válvulas por cilindro
Diámetro y carrera de los pistones mm
Cilindrada total cm3
Potencia máxima (CEE) kW
CV
régimen correspondiente r.p.m.
Par máximo (CEE) Nm
kgm
régimen correspondiente r.p.m.
Bujías de encendido
Combustible
249-270 Alfa 159 E 4-06-2008 11:08 Pagina 253

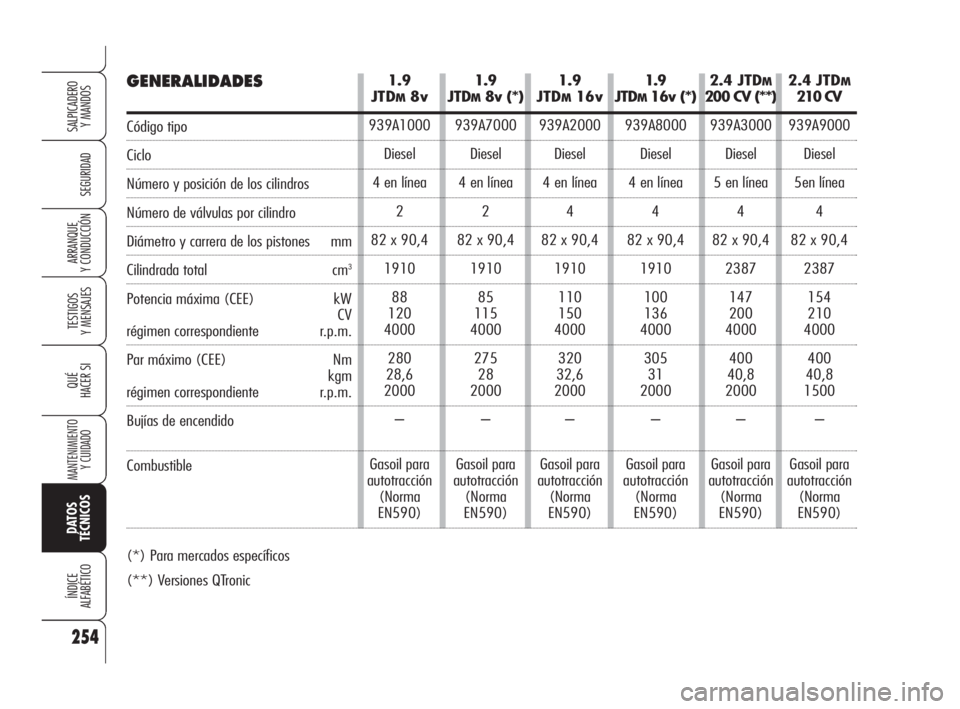

254
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
1.9
JTD
M8v
939A1000
Diesel
4 en línea
2
82 x 90,4
1910
88
120
4000
280
28,6
2000
–
Gasoil para
autotracción
(Norma
EN590)1.9
JTDM16v
939A2000
Diesel
4 en línea
4
82 x 90,4
1910
110
150
4000
320
32,6
2000
–
Gasoil para
autotracción
(Norma
EN590)2.4 JTD
M
200 CV (**)
939A3000
Diesel
5 en línea
4
82 x 90,4
2387
147
200
4000
400
40,8
2000
–
Gasoil para
autotracción
(Norma
EN590)
1.9
JTD
M8v (*)
939A7000
Diesel
4 en línea
2
82 x 90,4
1910
85
115
4000
275
28
2000
–
Gasoil para
autotracción
(Norma
EN590)1.9
JTDM16v (*)
939A8000
Diesel
4 en línea
4
82 x 90,4
1910
100
136
4000
305
31
2000
–
Gasoil para
autotracción
(Norma
EN590)
(*) Para mercados específicos
(**) Versiones QTronic2.4 JTD
M
210 CV
939A9000
Diesel
5en línea
4
82 x 90,4
2387
154
210
4000
400
40,8
1500
–
Gasoil para
autotracción
(Norma
EN590)
GENERALIDADES
Código tipo
Ciclo
Número y posición de los cilindros
Número de válvulas por cilindro
Diámetro y carrera de los pistones mm
Cilindrada total cm3
Potencia máxima (CEE) kW
CV
régimen correspondiente r.p.m.
Par máximo (CEE) Nm
kgm
régimen correspondiente r.p.m.
Bujías de encendido
Combustible
249-270 Alfa 159 E 4-06-2008 11:08 Pagina 254
