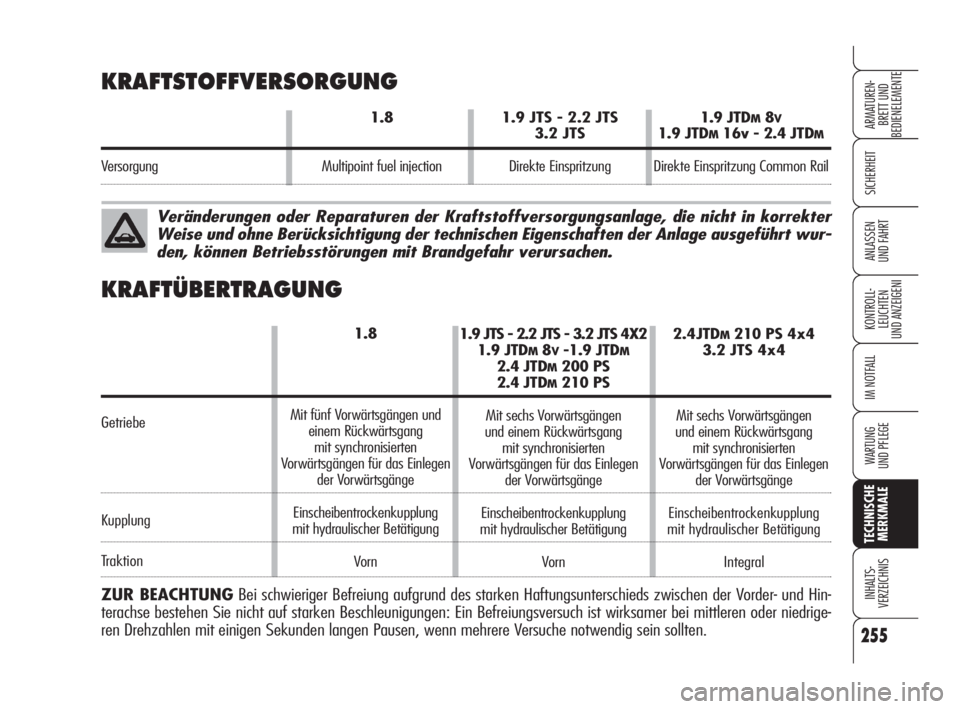

KRAFTSTOFFVERSORGUNG
1.8 1.9 JTS - 2.2 JTS1.9 JTDM8V
3.2 JTS1.9 JTDM16v - 2.4 JTDM
Versorgung Multipoint fuel injection Direkte Einspritzung Direkte Einspritzung Common Rail
Veränderungen oder Reparaturen der Kraftstoffversorgungsanlage, die nicht in korrekter
Weise und ohne Berücksichtigung der technischen Eigenschaften der Anlage ausgeführt wur-
den, können Betriebsstörungen mit Brandgefahr verursachen.
1.8
Mit fünf Vorwärtsgängen und
einem Rückwärtsgang
mit synchronisierten
Vorwärtsgängen für das Einlegen
der Vorwärtsgänge
Einscheibentrockenkupplung
mit hydraulischer Betätigung
Vorn2.4JTDM210 PS 4x4
3.2 JTS 4x4
Mit sechs Vorwärtsgängen
und einem Rückwärtsgang
mit synchronisierten
Vorwärtsgängen für das Einlegen
der Vorwärtsgänge
Einscheibentrockenkupplung
mit hydraulischer Betätigung
Integral
KRAFTÜBERTRAGUNG
Getriebe
Kupplung
Traktion
ZUR BEACHTUNGBei schwieriger Befreiung aufgrund des starken Haftungsunterschieds zwischen der Vorder- und Hin-
terachse bestehen Sie nicht auf starken Beschleunigungen: Ein Befreiungsversuch ist wirksamer bei mittleren oder niedrige-
ren Drehzahlen mit einigen Sekunden langen Pausen, wenn mehrere Versuche notwendig sein sollten.
1.9 JTS - 2.2 JTS - 3.2 JTS 4X2
1.9 JTD
M8V-1.9 JTDM
2.4 JTDM200 PS
2.4 JTD
M210 PS
Mit sechs Vorwärtsgängen
und einem Rückwärtsgang
mit synchronisierten
Vorwärtsgängen für das Einlegen
der Vorwärtsgänge
Einscheibentrockenkupplung
mit hydraulischer Betätigung
Vorn
249-270 Alfa 159 D 4-06-2008 10:22 Pagina 255

256
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

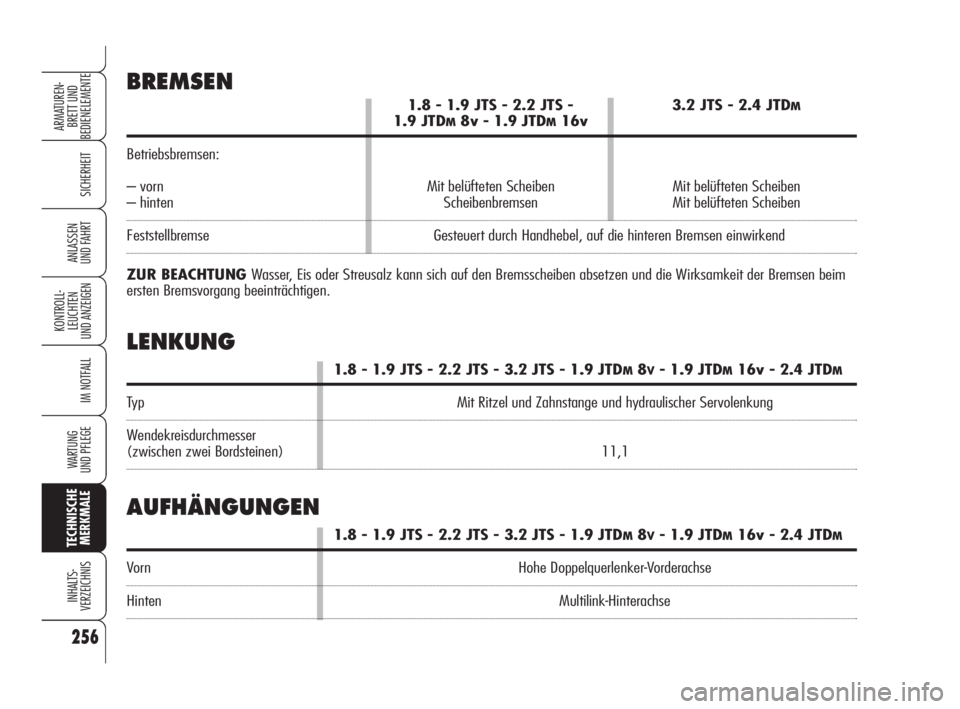

1.8 - 1.9 JTS - 2.2 JTS - 3.2 JTS - 2.4 JTDM
1.9 JTDM8v - 1.9 JTDM16v
Betriebsbremsen:
– vorn Mit belüfteten Scheiben Mit belüfteten Scheiben
– hinten Scheibenbremsen Mit belüfteten Scheiben
Feststellbremse Gesteuert durch Handhebel, auf die hinteren Bremsen einwirkend
ZUR BEACHTUNG Wasser, Eis oder Streusalz kann sich auf den Bremsscheiben absetzen und die Wirksamkeit der Bremsen beim
ersten Bremsvorgang beeinträchtigen.
1.8 - 1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Typ Mit Ritzel und Zahnstange und hydraulischer Servolenkung
Wendekreisdurchmesser
(zwischen zwei Bordsteinen) 11,1
BREMSEN
LENKUNG
1.8 - 1.9 JTS - 2.2 JTS - 3.2 JTS - 1.9 JTDM8V- 1.9 JTDM16v - 2.4 JTDM
Vorn Hohe Doppelquerlenker-Vorderachse
Hinten Multilink-Hinterachse
AUFHÄNGUNGEN
249-270 Alfa 159 D 4-06-2008 10:22 Pagina 256

257
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN

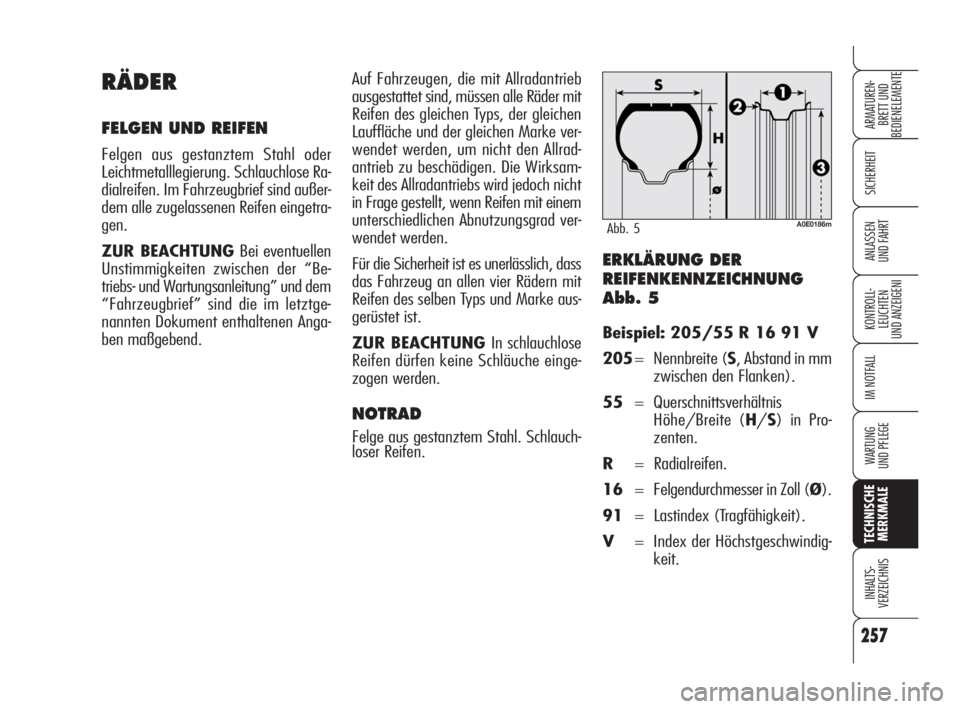

UND FAHRTERKLÄRUNG DER
REIFENKENNZEICHNUNG
Abb. 5
Beispiel: 205/55 R 16 91 V
205= Nennbreite (S, Abstand in mm
zwischen den Flanken).
55= Querschnittsverhältnis
Höhe/Breite (H/S) in Pro-
zenten.
R= Radialreifen.
16= Felgendurchmesser in Zoll (Ø).
91= Lastindex (Tragfähigkeit).
V= Index der Höchstgeschwindig-
keit.
RÄDER
FELGEN UND REIFEN
Felgen aus gestanztem Stahl oder
Leichtmetalllegierung. Schlauchlose Ra-
dialreifen. Im Fahrzeugbrief sind außer-
dem alle zugelassenen Reifen eingetra-
gen.
ZUR BEACHTUNG Bei eventuellen
Unstimmigkeiten zwischen der “Be-
triebs- und Wartungsanleitung” und dem
“Fahrzeugbrief” sind die im letztge-
nannten Dokument enthaltenen Anga-
ben maßgebend.
A0E0186mAbb. 5
Auf Fahrzeugen, die mit Allradantrieb
ausgestattet sind, müssen alle Räder mit
Reifen des gleichen Typs, der gleichen
Lauffläche und der gleichen Marke ver-
wendet werden, um nicht den Allrad-
antrieb zu beschädigen. Die Wirksam-
keit des Allradantriebs wird jedoch nicht
in Frage gestellt, wenn Reifen mit einem
unterschiedlichen Abnutzungsgrad ver-
wendet werden.
Für die Sicherheit ist es unerlässlich, dass
das Fahrzeug an allen vier Rädern mit
Reifen des selben Typs und Marke aus-
gerüstet ist.
ZUR BEACHTUNG In schlauchlose
Reifen dürfen keine Schläuche einge-
zogen werden.
NOTRAD
Felge aus gestanztem Stahl. Schlauch-
loser Reifen.
249-270 Alfa 159 D 4-06-2008 10:22 Pagina 257

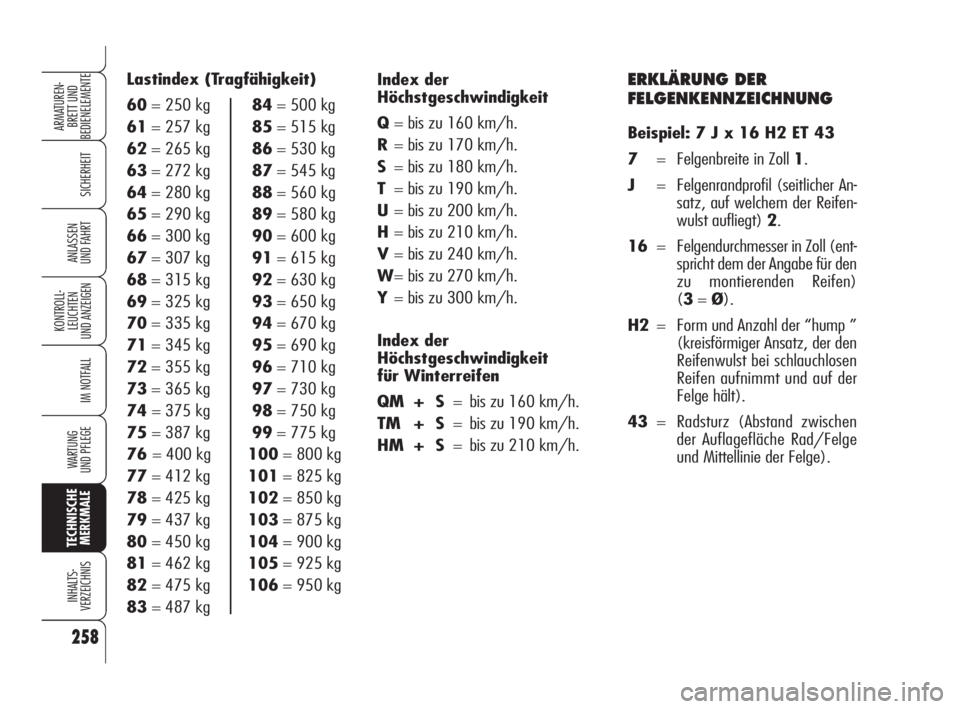

ERKLÄRUNG DER
FELGENKENNZEICHNUNG
Beispiel: 7 J x 16 H2 ET 43
7= Felgenbreite in Zoll 1.
J= Felgenrandprofil (seitlicher An-
satz, auf welchem der Reifen-
wulst aufliegt) 2.
16= Felgendurchmesser in Zoll (ent-
spricht dem der Angabe für den
zu montierenden Reifen)
(3=Ø).
H2= Form und Anzahl der “hump ”
(kreisförmiger Ansatz, der den
Reifenwulst bei schlauchlosen
Reifen aufnimmt und auf der
Felge hält).
43= Radsturz (Abstand zwischen
der Auflagefläche Rad/Felge
und Mittellinie der Felge). Index der
Höchstgeschwindigkeit
Q= bis zu 160 km/h.
R= bis zu 170 km/h.
S= bis zu 180 km/h.
T= bis zu 190 km/h.
U= bis zu 200 km/h.
H= bis zu 210 km/h.
V= bis zu 240 km/h.
W= bis zu 270 km/h.
Y= bis zu 300 km/h.
Index der
Höchstgeschwindigkeit
für Winterreifen
QM + S= bis zu 160 km/h.
TM + S= bis zu 190 km/h.
HM + S= bis zu 210 km/h.
258
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
Lastindex (Tragfähigkeit)
60= 250 kg84= 500 kg
61= 257 kg85= 515 kg
62= 265 kg86= 530 kg
63= 272 kg87= 545 kg
64= 280 kg88= 560 kg
65= 290 kg89= 580 kg
66= 300 kg90= 600 kg
67= 307 kg91= 615 kg
68= 315 kg92= 630 kg
69= 325 kg93= 650 kg
70= 335 kg94= 670 kg
71= 345 kg95= 690 kg
72= 355 kg96= 710 kg
73= 365 kg97= 730 kg
74= 375 kg98= 750 kg
75= 387 kg99= 775 kg
76= 400 kg100= 800 kg
77= 412 kg101= 825 kg
78= 425 kg102= 850 kg
79= 437 kg103= 875 kg
80= 450 kg104= 900 kg
81= 462 kg105= 925 kg
82= 475 kg106= 950 kg
83= 487 kg
249-270 Alfa 159 D 4-06-2008 10:22 Pagina 258

259
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

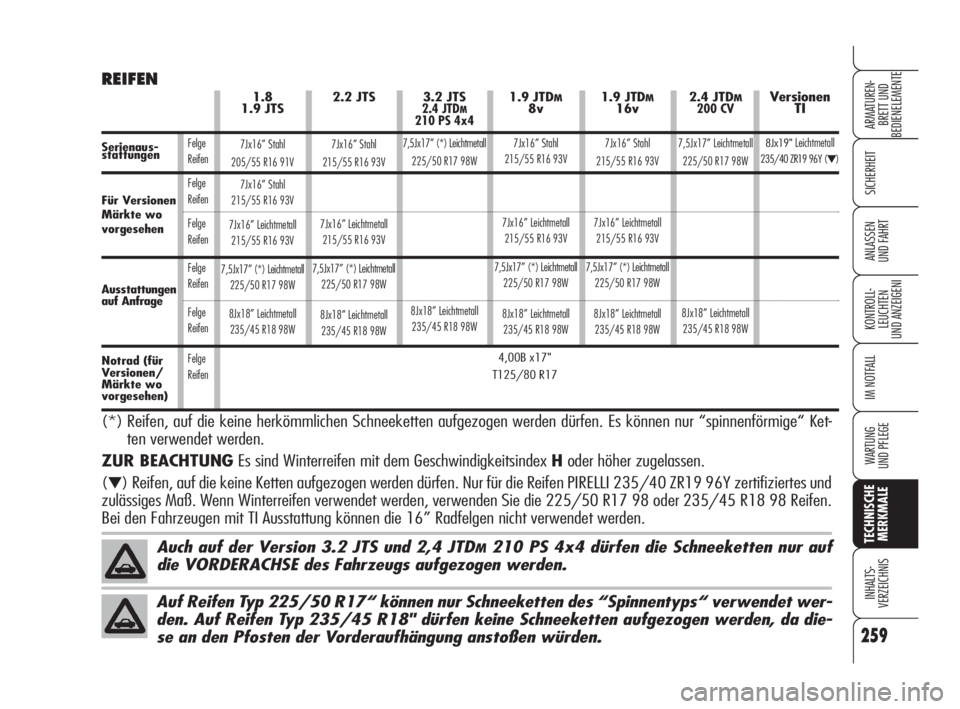

Auf Reifen Typ 225/50 R17“ können nur Schneeketten des “Spinnentyps“ verwendet wer-
den. Auf Reifen Typ 235/45 R18" dürfen keine Schneeketten aufgezogen werden, da die-
se an den Pfosten der Vorderaufhängung anstoßen würden. Auch auf der Version 3.2 JTS und 2,4 JTD
M210 PS 4x4 dürfen die Schneeketten nur auf
die VORDERACHSE des Fahrzeugs aufgezogen werden.
4,00B x17"
T125/80 R17
REIFEN
1.8
1.9 JTS
7Jx16” Stahl
205/55 R16 91V
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
2.2 JTS
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
1.9 JTDM8v
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
1.9 JTDM16v
7Jx16” Stahl
215/55 R16 93V
7Jx16” Leichtmetall
215/55 R16 93V
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
(*) Reifen, auf die keine herkömmlichen Schneeketten aufgezogen werden dürfen. Es können nur “spinnenförmige“ Ket-
ten verwendet werden.
ZUR BEACHTUNGEs sind Winterreifen mit dem Geschwindigkeitsindex Hoder höher zugelassen.
(
▼) Reifen, auf die keine Ketten aufgezogen werden dürfen. Nur für die Reifen PIRELLI 235/40 ZR19 96Y zertifiziertes und
zulässiges Maß. Wenn Winterreifen verwendet werden, verwenden Sie die 225/50 R17 98 oder 235/45 R18 98 Reifen.
Bei den Fahrzeugen mit TI Ausstattung können die 16” Radfelgen nicht verwendet werden.
Versionen
TI
8Jx19"Leichtmetall
235/40 ZR19 96Y (▼)
Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
Reifen
Felge
ReifenSerienaus-stattungen
Für Versionen
Märkte wo
vorgesehen
Ausstattungenauf Anfrage
Notrad (für
Versionen/
Märkte wo
vorgesehen)
2.4 JTDM200 CV
7,5Jx17” Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
3.2 JTS2.4 JTDM210 PS 4x4
7,5Jx17” (*) Leichtmetall
225/50 R17 98W
8Jx18” Leichtmetall
235/45 R18 98W
249-270 Alfa 159 D 4-06-2008 10:22 Pagina 259

260
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

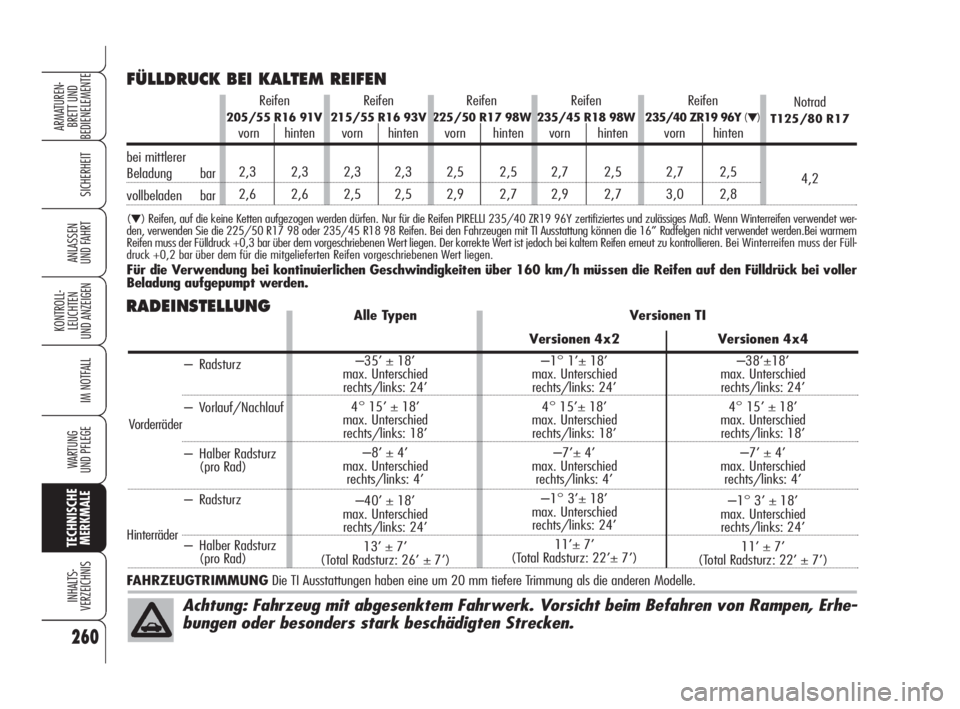

FÜLLDRUCK BEI KALTEM REIFEN
RADEINSTELLUNG
Reifen
205/55 R16 91V
vorn hinten
2,3 2,3
2,6 2,6Reifen
215/55 R16 93V
vorn hinten
2,3 2,3
2,5 2,5Reifen
225/50 R17 98W
vorn hinten
2,5 2,5
2,9 2,7Reifen
235/45 R18 98W
vorn hinten
2,7 2,5
2,9 2,7Reifen
235/40 ZR19 96Y (▼)
vorn hinten
2,7 2,5
3,0 2,8Notrad
T125/80 R17
4,2
Alle Typen
–35’ ± 18’
max. Unterschied
rechts/links: 24’
4° 15’ ± 18’
max. Unterschied
rechts/links: 18’
–8’ ± 4’
max. Unterschied
rechts/links: 4’
–40’ ± 18’
max. Unterschied
rechts/links: 24’
13’ ± 7’
(Total Radsturz: 26’ ± 7’)Versionen 4x2
–1° 1’± 18’
max. Unterschied
rechts/links: 24’
4° 15’± 18’
max. Unterschied
rechts/links: 18’
–7’± 4’
max. Unterschied
rechts/links: 4’
–1° 3’± 18’
max. Unterschied
rechts/links: 24’
11’± 7’
(Total Radsturz: 22’± 7’)Versionen 4x4
–38’±18’
max. Unterschied
rechts/links: 24’
4° 15’ ± 18’
max. Unterschied
rechts/links: 18’
–7’ ± 4’
max. Unterschied
rechts/links: 4’
–1° 3’ ± 18’
max. Unterschied
rechts/links: 24’
11’ ± 7’
(Total Radsturz: 22’ ± 7’)Versionen TI
Vorderräder
Hinterräder
– Radsturz
– Vorlauf/Nachlauf
– Halber Radsturz
(pro Rad)
– Radsturz
– Halber Radsturz (pro Rad)
FAHRZEUGTRIMMUNGDie TI Ausstattungen haben eine um 20 mm tiefere Trimmung als die anderen Modelle.
Achtung: Fahrzeug mit abgesenktem Fahrwerk. Vorsicht beim Befahren von Rampen, Erhe-
bungen oder besonders stark beschädigten Strecken.
bei mittlerer
Beladung bar
vollbeladen bar
(▼) Reifen, auf die keine Ketten aufgezogen werden dürfen. Nur für die Reifen PIRELLI 235/40 ZR19 96Y zertifiziertes und zulässiges Maß. Wenn Winterreifen verwendet wer-
den, verwenden Sie die 225/50 R17 98 oder 235/45 R18 98 Reifen. Bei den Fahrzeugen mit TI Ausstattung können die 16” Radfelgen nicht verwendet werden.Bei warmem
Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem Reifen erneut zu kontrollieren.Bei Winterreifen muss der Füll-
druck +0,2 bar über dem für die mitgelieferten Reifen vorgeschriebenen Wert liegen.
Für die Verwendung bei kontinuierlichen Geschwindigkeiten über 160 km/h müssen die Reifen auf den Fülldrück bei voller
Beladung aufgepumpt werden.
249-270 Alfa 159 D 4-06-2008 10:22 Pagina 260

Versionen A B C D E F G H
1.8 - 1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)

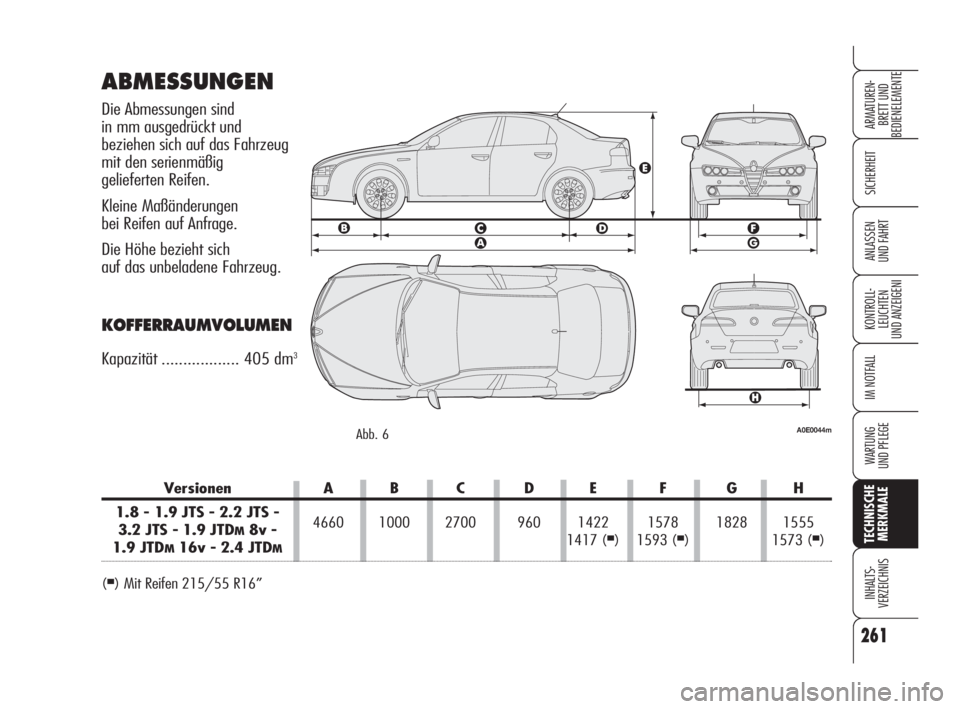

ABMESSUNGEN
Die Abmessungen sind
in mm ausgedrückt und
beziehen sich auf das Fahrzeug
mit den serienmäßig
gelieferten Reifen.
Kleine Maßänderungen
bei Reifen auf Anfrage.
Die Höhe bezieht sich
auf das unbeladene Fahrzeug.
KOFFERRAUMVOLUMEN
Kapazität .................. 405 dm3
(■) Mit Reifen 215/55 R16”
A0E0044mAbb. 6
261
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT
249-270 Alfa 159 D 4-06-2008 10:22 Pagina 261

262
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

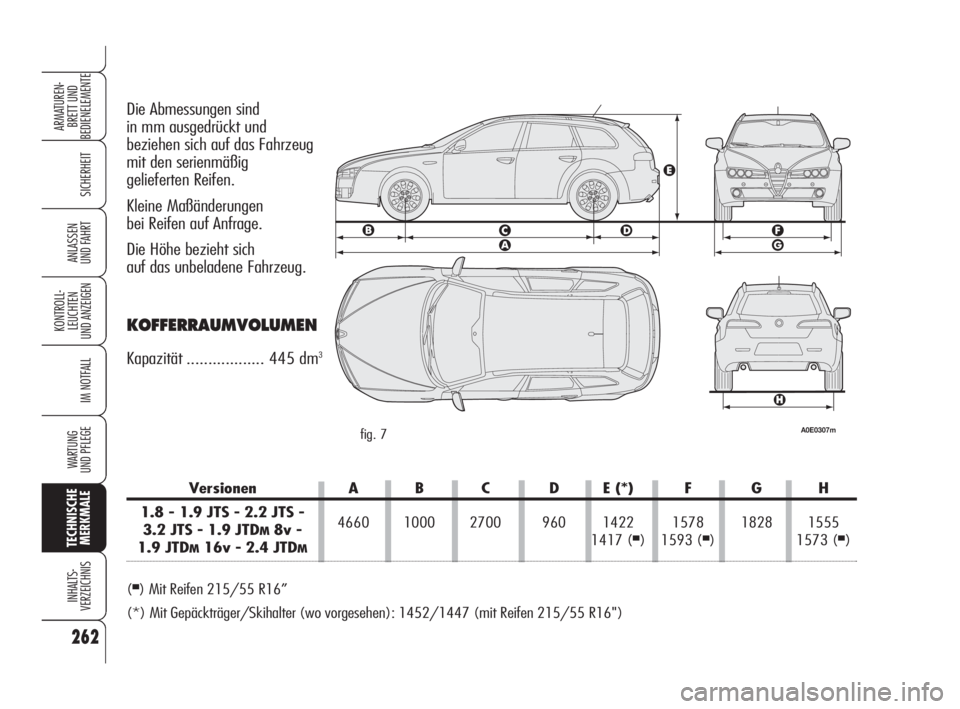

Die Abmessungen sind
in mm ausgedrückt und
beziehen sich auf das Fahrzeug
mit den serienmäßig
gelieferten Reifen.
Kleine Maßänderungen
bei Reifen auf Anfrage.
Die Höhe bezieht sich
auf das unbeladene Fahrzeug.
KOFFERRAUMVOLUMEN
Kapazität .................. 445 dm3
A0E0307mfig. 7
Versionen A B C D E (*) F G H
1.8 - 1.9 JTS - 2.2 JTS -
3.2 JTS - 1.9 JTD
M8v -4660 1000 2700 960 1422 1578 1828 1555
1.9 JTDM16v - 2.4 JTDM1417 (■) 1593 (■) 1573 (■)
(
■) Mit Reifen 215/55 R16”
(*) Mit Gepäckträger/Skihalter (wo vorgesehen): 1452/1447 (mit Reifen 215/55 R16")
249-270 Alfa 159 D 4-06-2008 10:22 Pagina 262
