2009 Abarth 500 Libretto Uso Manutenzione (in Italian)

136
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
TERGICRISTALLO/
TERGILUNOTTO
SPAZZOLE
Pulire periodicamente la parte in gomma
usando appositi prodotti; si consiglia TU-
TELA PROFESSIONAL SC35.
Sostituire le spazzole se il filo della gomma
è deformato o usurato. In ogni caso, si con-
siglia di sostituirle circa una volta l’anno.
Alcuni semplici accorgimenti possono ri-
durre la possibilità di danni alle spazzole:
❒in caso di temperature sotto zero, ac-
certarsi che il gelo non abbia bloccato
la parte in gomma contro il vetro. Se
necessario, sbloccare con un prodot-
to antighiaccio;
❒togliere la neve eventualmente accu-
mulata sul vetro: oltre a salvaguardare
le spazzole, si evita di sforzare e surri-
scaldare il motorino elettrico;
❒non azionare i tergicristalli ed il tergi-
lunotto sul vetro asciutto.Sostituzione spazzole
del tergicristallo fig. 5
Procedere come segue:
❒sollevare il braccio Adel tergicristallo
e posizionare la spazzola in modo che
formi un angolo di 90° con il braccio
stesso;
❒premere il pulsante Aed estrarre dal
braccio Bla spazzola C;
❒reinserire la nuova spazzola assicuran-
dosi che sia bloccata.
fig. 5F0S119Ab
Viaggiare con le spazzole del
tergicristallo consumate rap-
presenta un grave rischio, perché ri-
duce la visibilità in caso di cattive
condizioni atmosferiche.
ATTENZIONE
Sostituzione spazzola
del tergilunotto fig. 6
Procedere come segue:
❒sollevare la copertura Ae smontare il
braccio dalla vettura, svitando il dado B
che lo fissa al perno di rotazione;
❒posizionare correttamente il braccio
nuovo e stringere a fondo il dado;
❒abbassare la copertura.
fig. 6F0S120Ab
123-140 ABARTH 500 IT 29-04-2009 9:25 Pagina 136

137
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
CARROZZERIA
PROTEZIONE CONTRO GLI
AGENTI ATMOSFERICI
Le principali cause dei fenomeni di cor-
rosione sono dovute a:
❒inquinamento atmosferico;
❒salinità ed umidità dell’atmosfera (zo-
ne marine, o a clima caldo umido);
❒condizioni ambientali stagionali.
Non è poi da sottovalutare l’azione abra-
siva del pulviscolo atmosferico e della sab-
bia portati dal vento, del fango e del pie-
trisco sollevato dagli altri mezzi.
Abarth ha adottato sulla vostra vettura le
migliori soluzioni tecnologiche per pro-
teggere efficacemente la carrozzeria dalla
corrosione.
Ecco le principali:
❒prodotti e sistemi di verniciatura che
conferiscono alla vettura particolare re-
sistenza alla corrosione e all’abrasione;
❒impiego di lamiere zincate (o pretrat-
tate), dotate di alta resistenza alla cor-
rosione;
❒spruzzatura del sottoscocca, vano mo-
tore, interni passaruote ed altri ele-
menti con prodotti cerosi dall’elevato
potere protettivo; SPRUZZATORI
Cristallo anteriore (lavacristallo)
fig. 7
Se il getto non esce, verificare innanzitut-
to che sia presente il liquido nella va-
schetta del lavacristallo (vedere paragrafo
“Verifica dei livelli” in questo capitolo).
Controllare successivamente che i fori d’u-
scita non siano otturati, eventualmente di-
sotturarli usando uno spillo.
I getti del lavacristallo si orientano rego-
lando l’inclinazione degli spruzzatori.
I getti devono essere diretti a circa
1/3del-
l’altezza dal bordo superiore del cristallo.
AVVERTENZA Nelle versioni dotate di
tetto apribile, prima di azionare i getti an-
teriori, assicurarsi che il tetto sia chiuso.Cristallo posteriore (lavalunotto)
fig. 8
I getti del lavalunotto sono fissi.
Il cilindretto portagetti è ubicato sopra il
cristallo posteriore.
fig. 7F0S122Abfig. 8F0S123Ab
123-140 ABARTH 500 IT 29-04-2009 9:25 Pagina 137

138
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
❒spruzzatura di materiali plastici, con fun-
zione protettiva, nei punti più esposti:
sottoporta, interno parafanghi, bordi,
ecc;
❒uso di scatolati “aperti”, per evitare
condensazione e ristagno di acqua, che
possono favorire la formazione di rug-
gine all’interno.
GARANZIA ESTERNO VETTURA
E SOTTOSCOCCA
La vettura è provvista di una garanzia con-
tro la perforazione, dovuta a corrosione,
di qualsiasi elemento originale della strut-
tura o della carrozzeria.
Per le condizioni generali di questa garan-
zia, fare riferimento al Libretto di Garanzia.
CONSIGLI PER LA BUONA
CONSERVAZIONE DELLA
CARROZZERIA
Vernice
La vernice non ha solo funzione estetica
ma anche protettiva della lamiera.
In caso di abrasioni o rigature profonde, si
consiglia quindi di provvedere subito a far
eseguire i necessari ritocchi, per evitare for-
mazioni di ruggine. Per i ritocchi della ver-
nice utilizzare solo prodotti originali (ve-
dere “Targhetta di identificazione vernice
carrozzeria” nel capitolo “Dati tecnici”).La normale manutenzione della vernice
consiste nel lavaggio, la cui periodicità di-
pende dalle condizioni e dall’ambiente d’u-
so. Ad esempio, nelle zone con alto inqui-
namento atmosferico, o se si percorrono
strade cosparse di sale antighiaccio è bene
lavare più frequentemente la vettura.
Per un corretto lavaggio della vettura pro-
cedere come segue:
❒se si lava la vettura in un impianto au-
tomatico asportare l’antenna dal tetto
onde evitare di danneggiarla;
❒ se per il lavaggio della vettura si utiliz-
zano vaporizzatori o pulitrici ad alta
pressione, mantenere una distanza di al-
meno 40 cm dalla carrozzeria per evi-
tarne danni o alterazioni. Si ricorda che
ristagni d’acqua, a lungo termine, pos-
sono danneggiare la vettura;
❒bagnare la carrozzeria con un getto di
acqua a bassa pressione;
❒passare sulla carrozzeria una spugna
con una leggera soluzione detergente
risciacquando di frequente la spugna;
❒risciacquare bene con acqua ed asciu-
gare con getto d’aria o pelle scamo-
sciata.Durante l’asciugatura, curare soprattutto
le parti meno in vista, come vani porte, co-
fano, contorno fari, in cui l’acqua può ri-
stagnare più facilmente. Si consiglia di non
portare subito la vettura in ambiente chiu-
so, ma lasciarla all’aperto in modo da fa-
vorire l’evaporazione dell’acqua.
Non lavare la vettura dopo una sosta al
sole o con il cofano motore caldo: si può
alterare la brillantezza della vernice.
Le parti in plastica esterne devono esse-
re pulite con la stessa procedura seguita
per il normale lavaggio della vettura.
Evitare il più possibile di parcheggiare la
vettura sotto gli alberi; le sostanze resi-
nose che molte specie lasciano cadere
conferiscono un aspetto opaco alla ver-
nice ed incrementano le possibilità di in-
nesco di processi corrosivi.
AVVERTENZA Gli escrementi di uccelli
devono essere lavati immediatamente e
con cura, in quanto la loro acidità è par-
ticolarmente aggressiva.
I detersivi inquinano le acque.
Effettuare il lavaggio della vet-
tura solo in zone attrezzate
per la raccolta e la depurazio-
ne dei liquidi impiegati per il lavaggio
stesso.
123-140 ABARTH 500 IT 29-04-2009 9:25 Pagina 138

139
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
INTERNI
Periodicamente verificare che non siano
presenti ristagni d’acqua sotto i tappeti
(dovuti al gocciolio di scarpe, ombrelli,
ecc.) che potrebbero causare l’ossidazio-
ne della lamiera. Vetri
Per la pulizia dei vetri, impiegare deter-
genti specifici.
Usare panni ben puliti per non rigare i ve-
tri o alterarne la trasparenza.
AVVERTENZA Per non danneggiare le re-
sistenze elettriche presenti sulla superfi-
cie interna del lunotto posteriore, strofi-
nare delicatamente seguendo il senso del-
le resistenze stesse.
Vano motore
Alla fine di ogni stagione invernale effet-
tuare un accurato lavaggio del vano mo-
tore, avendo cura di non insistere diret-
tamente con getto d’acqua sulle centrali-
ne elettroniche e sulla centralina relé e fu-
sibili sul lato sinistro del vano motore (sen-
so di marcia). Per questa operazione, ri-
volgersi ad officine specializzate.
AVVERTENZA Il lavaggio deve essere ese-
guito a motore freddo e chiave d’avvia-
mento in posizione STOP. Dopo il la-
vaggio accertarsi che le varie protezioni
(es. cappucci in gomma e ripari vari) non
siano rimosse o danneggiate.
Non utilizzare mai prodotti
infiammabili come etere di
petrolio o benzina rettificata per la
pulizia delle parti interne vettura. Le
cariche elettrostatiche che vengono
a generarsi per strofinio durante l’o-
perazione di pulitura, potrebbero es-
sere causa di incendio.
ATTENZIONE
Non tenere bombolette ae-
rosol in vettura: pericolo di
scoppio. Le bombolette aerosol non
devono essere esposte ad una tem-
peratura superiore a 50° C. All’inter-
no della vettura esposta al sole, la
temperatura può superare abbon-
dantemente tale valore.
ATTENZIONE
Proiettori anteriori
AVVERTENZA Nell'operazione di pulizia
dei trasparenti in plastica dei proiettori an-
teriori, non utilizzare sostanze aromatiche
(ad es. benzina) oppure chetoni (ad es.
acetone).
123-140 ABARTH 500 IT 29-04-2009 9:25 Pagina 139

140
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

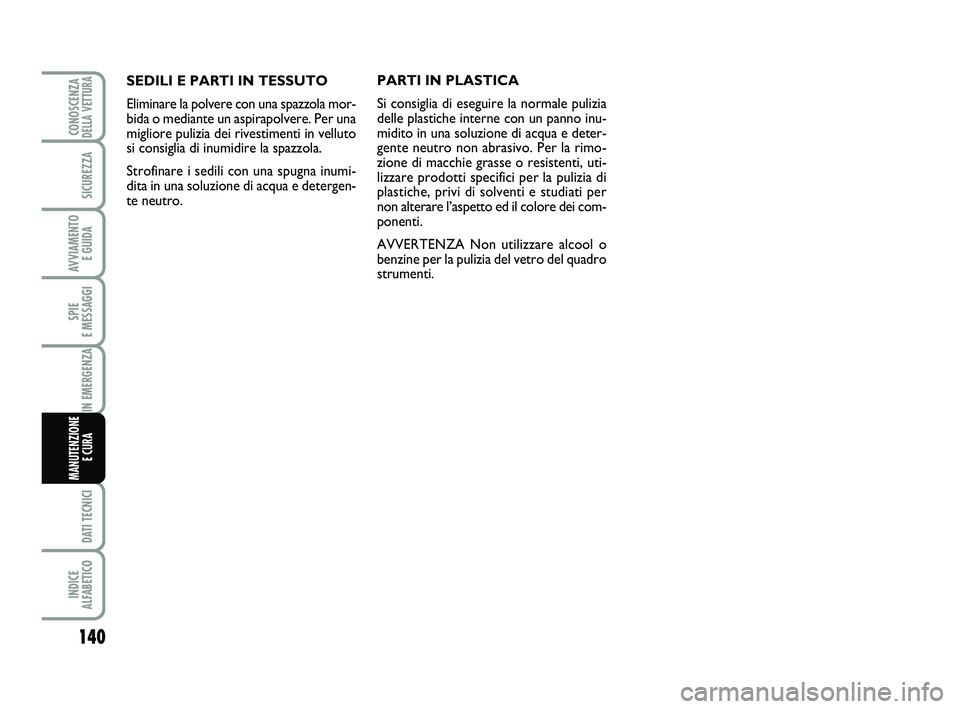

SEDILI E PARTI IN TESSUTO
Eliminare la polvere con una spazzola mor-
bida o mediante un aspirapolvere. Per una
migliore pulizia dei rivestimenti in velluto
si consiglia di inumidire la spazzola.
Strofinare i sedili con una spugna inumi-
dita in una soluzione di acqua e detergen-
te neutro.PARTI IN PLASTICA
Si consiglia di eseguire la normale pulizia
delle plastiche interne con un panno inu-
midito in una soluzione di acqua e deter-
gente neutro non abrasivo. Per la rimo-
zione di macchie grasse o resistenti, uti-
lizzare prodotti specifici per la pulizia di
plastiche, privi di solventi e studiati per
non alterare l’aspetto ed il colore dei com-
ponenti.
AVVERTENZA Non utilizzare alcool o
benzine per la pulizia del vetro del quadro
strumenti.
123-140 ABARTH 500 IT 29-04-2009 9:25 Pagina 140

141
SPIE
E MESSAGGI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
DATI PER L’IDENTIFICAZIONE ..................................... 142
CODICI MOTORI - VERSIONI CARROZZERIA ........ 144
MOTORE ............................................................................... 145
ALIMENTAZIONE ............................................................... 146
TRASMISSIONE .................................................................... 146
FRENI ...................................................................................... 147
SOSPENSIONI ...................................................................... 147
STERZO ................................................................................. 147
RUOTE ................................................................................... 148
DIMENSIONI ........................................................................ 151
PRESTAZIONI ...................................................................... 152
PESI .......................................................................................... 153
RIFORNIMENTI ................................................................... 154
FLUIDI E LUBRIFICANTI ................................................... 155
CONSUMO DI CARBURANTE ....................................... 157
EMISSIONI DI CO
2............................................................. 158
TELECOMANDO RADIO FREQUENZA
(Dichiarazione di conformità)............................................. 159
D
D D D
A A A A
T T T T
I I I I

T T T T
E E E E
C C C C
N N N N
I I I I
C C C C
I I I I
141-159 ABARTH 500 IT 29-04-2009 9:25 Pagina 141

TARGHETTA RIASSUNTIVA DEI
DATI DI IDENTIFICAZIONE fig. 1
È applicata sul lato sinistro del pavimento
posteriore nel vano bagagli e riporta i se-
guenti dati:
BNumero di omologazione.
CCodice di identificazione del tipo di
veicolo.DNumero progressivo di fabbricazione
dell’autotelaio.
EPeso massimo autorizzato del veico-
lo a pieno carico.
FPeso massimo autorizzato del veico-
lo a pieno carico più il rimorchio.
GPeso massimo autorizzato sul primo
asse (anteriore).
HPeso massimo autorizzato sul secon-
do asse (posteriore).
ITipo motore.
LCodice versione carrozzeria.
MNumero per ricambi.
DATI PER
L’IDENTIFICAZIONE
Si consiglia di prendere nota delle sigle di
identificazione. I dati di identificazione
stampigliati e riportati dalle targhette so-
no i seguenti:
❒Targhetta riassuntiva dei dati di identi-
ficazione.
❒Marcatura dell’autotelaio.
❒Targhetta di identificazione vernice car-
rozzeria.
❒Marcatura del motore.
fig. 1F0S124Ab
142
SPIE
E MESSAGGI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
141-159 ABARTH 500 IT 29-04-2009 9:25 Pagina 142

MARCATURA
DELL’AUTOTELAIO fig. 3
È applicata sul lato destro del pavimento
posteriore nel vano bagagli e riporta i se-
guenti dati:
❒tipo del veicolo;
❒numero progressivo di fabbricazione
dell’autotelaio.MARCATURA DEL MOTORE
È stampigliata sul blocco cilindri e riporta
il tipo e il numero progressivo di fabbri-
cazione.
TARGHETTA DI
IDENTIFICAZIONE VERNICE
CARROZZERIA fig. 2
È applicata sul montante esterno del por-
tellone (lato sinistro) del vano bagagli e ri-
porta i seguenti dati:
AFabbricante della vernice.
BDenominazione del colore.
CCodice Fiat del colore.
DCodice del colore per ritocchi o ri-
verniciatura.
fig. 2F0S125Abfig. 3F0S126Ab
143
SPIE
E MESSAGGI
INDICE
ALFABETICO
CONOSCENZADELLA VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
141-159 ABARTH 500 IT 29-04-2009 9:25 Pagina 143
