KONTROLLER
161
Unngå at spillolje og andre
væsker kommer i kontakt med
huden.
D e fl e s t e a v d i s s e v æ s k e n e e r s k a -
delige for helsen, kan være meget
etsende.
Hell ikke spillolje eller væs-
ke i kloakksystemet eller på
bakken.
Spillolje skal samles opp i
s p e s i e l l e c o n t a i n e r e s o m d u fi n n e r i
PEUGEOT forhandlernett.
Nivå for tilsetningsmiddel
i diesel (Diesel med
partikkelfilter)
Minimumsnivået for tilsetningsmiddelet
vises ved tenning av servicelampen,
sammen med et lydsignal og en mel-
ding i displayet for multifunksjoner.
Brukte produkter
KONTROLLER
Dersom ikke noe annet angis, skal føl-
gende elementer kontrolleres i overens-
stemmelse med vedlikeholdsprogrammet
og avhengig av motorversjonen.
Hvis ikke du selv foretar kontrollen, få
det gjort i PEUGEOT forhandlernett.
Batteri
Batteriet krever ikke vedlikehold.
Derimot bør man kontrollere at
polene er rene og tilstrekkelig
tilstrammet, spesielt sommer og
vinter.
Ved arbeidsoperasjon på batteriet, se kapit-
tel "Praktisk informasjon" for å bli nærmere
kjent med de forholdsreglene som skal tas
før frakobling og etter tilbakekobling.
Luftfilter
Se serviceheftet for å bli kjent
med intervallene for utskifting
av disse elementene.
Avhengig av omgivelsene
(støvet luft...) og bruk av bilen
(bykjøring...), s k a l d i s s e fi l t r e n e s k i f -
tes ut dobbelt så ofte. (Se avsnittet
"Motorer"). Partikkelfilter (Diesel)
V e d l i k e h o l d a v p a r t i k k e l fi l t e r e t s k a l f o r e -
tas i PEUGEOT forhandlernett.
Oljefilter O l j e fi l t e r e t s k a l s k i f t e s u t h v e r
gang det skiftes motorolje.
Se serviceheftet for å bli kjent
med intervallene for utskifting
a v d e t t e fi l t e r e t . Dersom bilen har kjørt lenge
på lav hastighet eller har vært
lenge på tomgang, kan det unn-
taksvis oppstå vanndamp i eksosen
når bilen akselerer. Dette har ingenting
å si for bilens kjøreegenskaper eller for
miljøet.
Etterfylling
Etterfylling av tilsetningsmiddel skal
utelukkende foretas i PEUGEOT for-
handlernett.
Støvfilter/Luftfilter
(aktivt kullfilter)
B i l e n d i n e r u t s t y r t m e d e n fi l t e r s o m
fanger opp visse typer støv, og som hin-
drer vond lukt å trenge inn i ventilasjo-
nen eller klimaanlegget.
S e v e d l i k e h o l d s h e f t e t f o r å fi n n e u t a v
h v o r o f t e d e t t e fi l t e r e t s k a l s k i f t e s u t .
N ø l i k k e m e d å f å d e t t e fi l t e r e t s k i f t e t u t
dersom du merker dårlig lukt i kupen.
Kontakt da PEUGEOT.
E t t i l s m u s s e t k u p é fi l t e r k a n f o r v e r r e k l i -
maanleggets ytelser og fremkalle vond
lukt.
Page 183 of 291
PRAKTISK INFORMASJON
179
Tilgang til sikringene
se avsnittet "Tilgang til verktøy".
Sikring
nr.
Styrke
(A)
Funksjoner
F8 20 Bilradio, radio med telefon, CD-skifter,
multifunksjonsdisplay, dekktrykkvarsler, sirene
alarm, S.E. alarm, S.E telematikk, servicemodul
(med WIP Com 3D).
F9 30 12 V-kontakt foran, sigarettenner, 12 V-kontakt bak.
F10 15 Betjening under rattet.
F11 15 Kontakt tyverisikring svakstrøm.
F12 15 Tilstedeværelse av tilhenger, regn-/lyssensor,
strømtilførsel sikringer F32, F34, F35.
F13 5 Elektrisk fordelingsboks motorrom, S.E.
kollisjonsputer.
F14 15 Instrumentpanel, display i instrumentpanel,
strømtilførsel sikring F33.
F15 30 Lås og superlås.
F17 40 Avising bakrute, strømtilførsel sikring F30.
SH - Shunt PARC.
Page 184 of 291
PRAKTISK INFORMASJON
180
Sikring
Nr.
Styrke
(A)
Funksjoner
F29 30 12 V-kontakt bagasjerom.
F30 5 Utvendige speil med avisingsfunksjon.
F31 15 Kontakt kjøleskap.
F32 5 Girvelger for elektronisk styrt manuell girkasse.
F33 10 Head-up display, handsfree-sett, klimaanlegg.
F34 5 Display av varsellamper for sikkerhetssele.
F35 10 Parkeringsassistanse, tillatelse forsterking Hi-Fi.
F36 10 Elektrisk fordelingsboks tilhenger, betjeningspanel
førerdør.
F37 20 Forsterker Hi-Fi
F38 30 Elektrisk regulerbart førersete.
F39 20 Solskjerm for panoramavindu.
F40 - Ikke i bruk.
Page 189 of 291
PRAKTISK INFORMASJON
185
Polklemmene må ikke koples
fra når motoren går.
Lad ikke opp batteriet uten
først å ha koplet fra polklem-
mene.
Dersom bilen er utstyrt med en seks-
trinns halvautomatisk manuell gir-
kasse eller et automatigir, må den
ikke skyves i gang.
Batteriet inneholder skadelige
substanser som svovelsyre
og bly. Det skal derfor kastes
i overensstemmelse med gjeldende
lovgivning. Batteriet skal under ingen
omstendigheter blandes med almin-
nelig husholdningsavfall.
Lever brukte batterier inn på spesi-
elle innsamlingssteder.
Lade batteriet ved hjelp av en
batterilader
Kople fra batteriet.
Overhold de bruksinstruksjonene
som gis av fabrikanten for laderen.
Ved tilbakekopling av batteriet, be-
gynn med (-) polen.
Sjekk at poler og polklemmer er
rene. Hvis disse er irrete (grønt el-
ler hvitt belegg) skal de løsnes og
rengjøres.
Selv om dette medfører risiko
for utlading av batteriet, er det
alltid mulig å reaktivere de
nøytraliserte funksjonene ma-
nuelt. AVLASTINGSFUNKSJON
System som styrer bruken av visse
funksjoner i forhold til strømnivået i bat-
teriet.
Når bilen kjører, vil avlastingsfunksjo-
nen midlertidig nøytralisere visse funk-
sjoner som airconditioning eller avising
av bakruten...
De nøytraliserte funksjonene vil auto-
matisk reaktiveres med en gang forhol-
dene tillater det.
Ved langvarig stillstand for bi-
len (mer enn én måned) anbe-
fales det å kople fra batteriet. Før frakopling av batteriet
Vent i 2 minutter fra tenningen er skrudd
av til du kopler fra batteriet.
Lukk igjen vinduene og dørene før du
kopler fra batteriet.
Etter tilbakekopling av batteriet
Etter at batteriet har blitt tilbakekoplet,
skru på tenningen og vent i 1 minutt
før du starter bilen for å være sikker
på at alle elektroniske systemer har
blitt initialisert. Dersom det forekom-
mer funksjonsfeil etter dette, kontakt
PEUGEOT-forhandlernettet.
Se tilsvarende kapittel, og foreta reini-
tialisering av:
- nøkkelen med fjernkontroll,
- solgardinen på panoramasoltaket,
- navigasjonssystemet GPS.
ENERGISPAREMODUS
System som styrer varigheten for bruk
av visse funksjoner, for å unngå utla-
ding av batteriet.
Etter at du har stoppet motoren, kan du
fortsatt bruke visse funksjoner, og det i
til sammen ca. tretti minutter: audio- og
telematikksystemet, vindusviskerne,
nærlyset, taklampene...
Aktivering av enerigsparemodus
Når de tretti minuttene er gått, vil en
melding om start av energisparemo-
dus vises i multifunksjonsdisplayet, og
de forskjellige funksjonene settes på
pause.
Page 190 of 291
PRAKTISK INFORMASJON
185
Polklemmene må ikke koples
fra når motoren går.
Lad ikke opp batteriet uten
først å ha koplet fra polklem-
mene.
Dersom bilen er utstyrt med en seks-
trinns halvautomatisk manuell gir-
kasse eller et automatigir, må den
ikke skyves i gang.
Batteriet inneholder skadelige
substanser som svovelsyre
og bly. Det skal derfor kastes
i overensstemmelse med gjeldende
lovgivning. Batteriet skal under ingen
omstendigheter blandes med almin-
nelig husholdningsavfall.
Lever brukte batterier inn på spesi-
elle innsamlingssteder.
Lade batteriet ved hjelp av en
batterilader
Kople fra batteriet.
Overhold de bruksinstruksjonene
som gis av fabrikanten for laderen.
Ved tilbakekopling av batteriet, be-
gynn med (-) polen.
Sjekk at poler og polklemmer er
rene. Hvis disse er irrete (grønt el-
ler hvitt belegg) skal de løsnes og
rengjøres.
Selv om dette medfører risiko
for utlading av batteriet, er det
alltid mulig å reaktivere de
nøytraliserte funksjonene ma-
nuelt. AVLASTINGSFUNKSJON
System som styrer bruken av visse
funksjoner i forhold til strømnivået i bat-
teriet.
Når bilen kjører, vil avlastingsfunksjo-
nen midlertidig nøytralisere visse funk-
sjoner som airconditioning eller avising
av bakruten...
De nøytraliserte funksjonene vil auto-
matisk reaktiveres med en gang forhol-
dene tillater det.
Ved langvarig stillstand for bi-
len (mer enn én måned) anbe-
fales det å kople fra batteriet. Før frakopling av batteriet
Vent i 2 minutter fra tenningen er skrudd
av til du kopler fra batteriet.
Lukk igjen vinduene og dørene før du
kopler fra batteriet.
Etter tilbakekopling av batteriet
Etter at batteriet har blitt tilbakekoplet,
skru på tenningen og vent i 1 minutt
før du starter bilen for å være sikker
på at alle elektroniske systemer har
blitt initialisert. Dersom det forekom-
mer funksjonsfeil etter dette, kontakt
PEUGEOT-forhandlernettet.
Se tilsvarende kapittel, og foreta reini-
tialisering av:
- nøkkelen med fjernkontroll,
- solgardinen på panoramasoltaket,
- navigasjonssystemet GPS.
ENERGISPAREMODUS
System som styrer varigheten for bruk
av visse funksjoner, for å unngå utla-
ding av batteriet.
Etter at du har stoppet motoren, kan du
fortsatt bruke visse funksjoner, og det i
til sammen ca. tretti minutter: audio- og
telematikksystemet, vindusviskerne,
nærlyset, taklampene...
Aktivering av enerigsparemodus
Når de tretti minuttene er gått, vil en
melding om start av energisparemo-
dus vises i multifunksjonsdisplayet, og
de forskjellige funksjonene settes på
pause.
Page 191 of 291
PRAKTISK INFORMASJON
185
Polklemmene må ikke koples
fra når motoren går.
Lad ikke opp batteriet uten
først å ha koplet fra polklem-
mene.
Dersom bilen er utstyrt med en seks-
trinns halvautomatisk manuell gir-
kasse eller et automatigir, må den
ikke skyves i gang.
Batteriet inneholder skadelige
substanser som svovelsyre
og bly. Det skal derfor kastes
i overensstemmelse med gjeldende
lovgivning. Batteriet skal under ingen
omstendigheter blandes med almin-
nelig husholdningsavfall.
Lever brukte batterier inn på spesi-
elle innsamlingssteder.
Lade batteriet ved hjelp av en
batterilader
Kople fra batteriet.
Overhold de bruksinstruksjonene
som gis av fabrikanten for laderen.
Ved tilbakekopling av batteriet, be-
gynn med (-) polen.
Sjekk at poler og polklemmer er
rene. Hvis disse er irrete (grønt el-
ler hvitt belegg) skal de løsnes og
rengjøres.
Selv om dette medfører risiko
for utlading av batteriet, er det
alltid mulig å reaktivere de
nøytraliserte funksjonene ma-
nuelt. AVLASTINGSFUNKSJON
System som styrer bruken av visse
funksjoner i forhold til strømnivået i bat-
teriet.
Når bilen kjører, vil avlastingsfunksjo-
nen midlertidig nøytralisere visse funk-
sjoner som airconditioning eller avising
av bakruten...
De nøytraliserte funksjonene vil auto-
matisk reaktiveres med en gang forhol-
dene tillater det.
Ved langvarig stillstand for bi-
len (mer enn én måned) anbe-
fales det å kople fra batteriet. Før frakopling av batteriet
Vent i 2 minutter fra tenningen er skrudd
av til du kopler fra batteriet.
Lukk igjen vinduene og dørene før du
kopler fra batteriet.
Etter tilbakekopling av batteriet
Etter at batteriet har blitt tilbakekoplet,
skru på tenningen og vent i 1 minutt
før du starter bilen for å være sikker
på at alle elektroniske systemer har
blitt initialisert. Dersom det forekom-
mer funksjonsfeil etter dette, kontakt
PEUGEOT-forhandlernettet.
Se tilsvarende kapittel, og foreta reini-
tialisering av:
- nøkkelen med fjernkontroll,
- solgardinen på panoramasoltaket,
- navigasjonssystemet GPS.
ENERGISPAREMODUS
System som styrer varigheten for bruk
av visse funksjoner, for å unngå utla-
ding av batteriet.
Etter at du har stoppet motoren, kan du
fortsatt bruke visse funksjoner, og det i
til sammen ca. tretti minutter: audio- og
telematikksystemet, vindusviskerne,
nærlyset, taklampene...
Aktivering av enerigsparemodus
Når de tretti minuttene er gått, vil en
melding om start av energisparemo-
dus vises i multifunksjonsdisplayet, og
de forskjellige funksjonene settes på
pause.
Page 208 of 291
204
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
1
10
2
3
4
612
9
7
8
115
TU
PQRS
0
*
1 . CD ut (eject).
2 . R A D I O : t i l g a n g t i l R a d i o M e n u . D i s p l a y a v l i s t e n o v e r s t a s j o n e r i a l f a b e t i s k r e k k e f ø l g e ( F M - b å n d ) e l l e r e t t e r f r e k v e n s ( A M - b å n d ) .
M E D I A : t i l g a n g t i l M e d i a M e n u ( a u d i o - C D , J u k e b o x , E k s t r a i n n g a n g ) . Display av listen over spor. Skifte kilde.
N A V : t i l g a n g t i l N a v i g a t i o n M e n u m e n y e n N A V I G A T I O N o g display av de siste bestemmelsesstedene.
E S C : a v s l u t t e p å g å e n d e o p e r a s j o n . L a n g t t r y k k : t i l b a k e t i l h o v e d d i s p l a y .
T R A F F I C : t i l g a n g t i l T r a f fi c M e n u ( f u n k s j o n s o m f o r k l a r e s i d e t a l j e r i r u b r i k k 0 2 o g 1 0 ) .
A D D R B O O K : t i l g a n g t i l A d d r e s s b o o k M e n u ( f u n k s j o n s o m f o r k l a r e s i d e t a l j e r i r u b r i k k 1 0 ) .
S E T U P : t i l g a n g t i l S E T U P - m e n y e n ( f u n k s j o n s o m f o r k l a r e s i d e t a l j e r i r u b r i k k 0 2 o g 1 0 ) . L a n g t t r y k k : G P S - d e k n i n g .
3 . A u d i o i n n s t i l l i n g e r ( B a l a n s e / F a d e r , B a s s / D i s k a n t , M u s i k k a t m o s f æ r e . . . ) .
4 . V o l u m r e g u l e r i n g . K o r t t r y k k : m u t e - a k t i v e r i n g .
5 . A u t o m a t i s k s ø k i n g e t t e r l a v e r e f r e k v e n s . V a l g a v f o r r i g e C D e l l e r M P 3 .
6 . A u t o m a t i s k s ø k i n g e t t e r h ø y e r e f r e k v e n s . V a l g a v n e s t e C D e l l e r M P 3 .

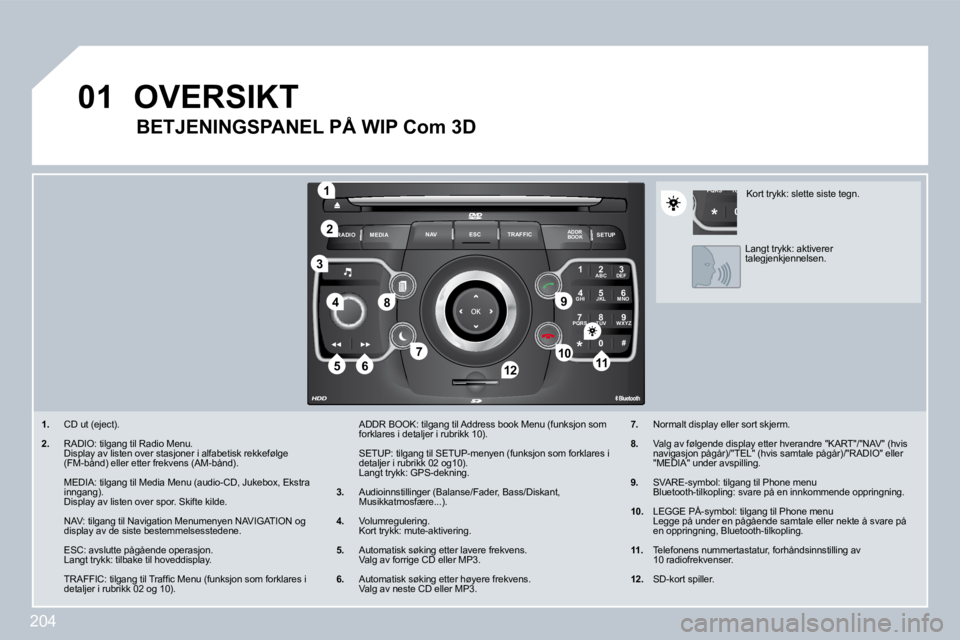

O V E R S I K T
BETJENINGSPANEL PÅ WIP Com 3D
7 . Normalt display eller sort skjerm.
8 . V a l g a v f ø l g e n d e d i s p l a y e t t e r h v e r a n d r e " K A R T " / " N A V " ( h v i s n a v i g a s j o n p å g å r ) / " T E L " ( h v i s s a m t a l e p å g å r ) / " R A D I O " e l l e r " M E D I A " u n d e r a v s p i l l i n g .
9 . S V A R E - s y m b o l : t i l g a n g t i l P h o n e m e n u B l u e t o o t h - t i l k o p l i n g : s v a r e p å e n i n n k o m m e n d e o p p r i n g n i n g .
1 0 . L E G G E P Å - s y m b o l : t i l g a n g t i l P h o n e m e n u L e g g e p å u n d e r e n p å g å e n d e s a m t a l e e l l e r n e k t e å s v a r e p å e n o p p r i n g n i n g , B l u e t o o t h - t i l k o p l i n g .
1 1 . T e l e f o n e n s n u m m e r t a s t a t u r , f o r h å n d s i n n s t i l l i n g a v 1 0 r a d i o f r e k v e n s e r .
1 2 . SD-kort spiller.
K o r t t r y k k : s l e t t e s i s t e t e g n .
L a n g t t r y k k : a k t i v e r e r t a l e g j e n k j e n n e l s e n .
Page 210 of 291
206
02
SETUP
MEDIA
TRAFFIC

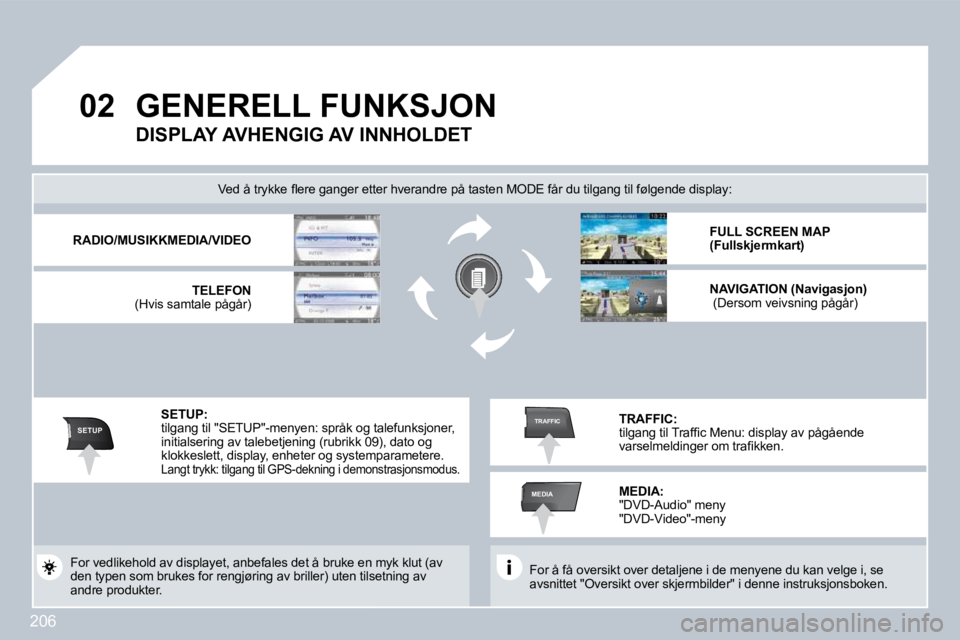

GENERELL FUNKSJON
F o r å f å o v e r s i k t o v e r d e t a l j e n e i d e m e n y e n e d u k a n v e l g e i , s e a v s n i t t e t " O v e r s i k t o v e r s k j e r m b i l d e r " i d e n n e i n s t r u k s j o n s b o k e n .
V e d å t r y k k e fl e r e g a n g e r e t t e r h v e r a n d r e p å t a s t e n M O D E f å r d u t i l g a n g t i l f ø l g e n d e d i s p l a y :
For vedlikehold av displayet, anbefales det å bruk e en myk klut (av d e n t y p e n s o m b r u k e s f o r r e n g j ø r i n g a v b r i l l e r ) u t e n t i l s e t n i n g a v andre produkter.
RADIO / M U S I K K M E D I A / V I D E O
TELEFON (Hvis s amta le p å g å r )
FULL SCREEN MAP ( F u l l s k j e r m k a r t )
N A V I G A T I O N ( N a v i g a s j o n ) ( D e r s o m v e i v s n i n g p å g å r )
SETUP: t i l g a n g t i l " S E T U P " - m e n y e n : s p r å k o g t a l e f u n k s j o n e r , i n i t i a l s e r i n g a v t a l e b e t j e n i n g ( r u b r i k k 0 9 ) , d a t o o g k l o k k e s l e t t , d i s p l a y , e n h e t e r o g s y s t e m p a r a m e t e r e . L a n g t t r y k k : t i l g a n g t i l G P S - d e k n i n g i d e m o n s t r a s j o n s m o d u s .
TRAFFIC: t i l g a n g t i l T r a f fi c M e n u : d i s p l a y a v p å g å e n d e v a r s e l m e l d i n g e r o m t r a fi k k e n .
D I S P L A Y A V H E N G I G A V I N N H O L D E T
MEDIA: " D V D - A u d i o " m e n y " D V D - V i d e o " - m e n y
