24
INSTRUMENTPANEL
Instrumentpanel med alle urskiver og alle kontroll- og varsellamper for bilens funksjon.
Urskivene
1. Turteller.
Indikerer motorens rotasjonshastig- het (x 1 000 o/min eller rpm).
2. Kjølevæsketermometer.
Indikerer kjølevæsketemperaturen (° Celsius).
3. Drivstoffnivå.
Indikerer mengden drivstoff som er igjen i tanken.
4. Bilens hastighet.
Indikerer hastigheten for bilen i øy- eblikket (km/t eller mph).
5. Display.
6. Knapp for nullstilling av display
eller ny visning av vedlikeholdsin-
dikatoren.
Nullstiller den funksjonen som er valgt (trippteller eller vedlikeholdsin-
dikator) eller viser vedlikeholdsindi-
katoren en gang til.
7.
Regulering av lys i instrumentpanelet.
Virker på lysstyrken på førerplassen
dersom lysene er tent.
For nærmere informasjon om
de forskjellige urskivene, se
det tilsvarende avsnittet om
knapper og display.
Page 2 of 291
25
KONTROLL UNDER KJØRING
Display
Valgknapp i instrumentpanelet, som hører til WIP Com 3D
Disse tastene brukes til følgende:
- når bilen står stille: k o n fi g u r e r e r
bilens utstyr og innstillingene i dis-
playet (språk, enheter...),
- når bilen kjører: vise hvilke funk-
sjoner som er aktiverte (kjørecom-
puter, navigasjonssystem...). Betjening
D e t e r fi r e t a s t e r s o m b r u k e s t i l å b e -
tjene det store 16/9-displayet i instru-
mentpanelet:
1. tilgang til hovedmeny, bekrefte valget,
2. fl y t t e s e g o p p o v e r i m e n y e n ,
3. fl y t t e s e g n e d o v e r i m e n y e n ,
4. gå tilbake til forrige skjermbilde, gå
ut av menyen.
A. Hastighetsbegrenser
eller
Hastighetsregulator.
(km/t eller mph)
B. Trippteller.
(km eller miles)
C. Vedlikeholdsindikator.
(km eller miles) eller,
Indikator for motoroljenivå.
eller
Kilometerteller.
(km eller miles)
D. 6-trinns elektronisk styrt manuell
girkasse eller automatisk girkasse.
E. Varselmeldinger og tilstandsmel-
dinger for funksjonene, kjørecom-
puter, navigasjonsinformasjon fra
GPS-systemet, menyer (med WIP
Com 3D).
Page 3 of 291
26
Bilens innstillinger
Denne menyen brukes til å aktivere el-
ler nøytralisere et visst antall kjøre- og
komfortutstyr:
- vindusvisker kombinert med revers (se avsnittet om "Sikt"),
- selektiv opplåsing (se avsnittet om "Åpninger"),
- følge- og velkomstslys (se avsnittet om "Sikt"),
- belysning i gulvet (se avsnittet om "Sikt"),
- kjørelys (se avsnittet om "Sikt"),
- svingbare lyskastere (se avsnittet om "Sikt"),
- automatisk eller manuell parkerings- brems (se avsnittet om "Kjøring").
Valg av enheter
Denne menyen brukes til å velge en-
heter: temperatur (°Celsius eller °Fah-
renheit) og forbruk (l/100 km, mpg eller
km/l).
Valg av språk
Denne menyen brukes til å velge dis-
playspråk: Deutsch, English, Espanol,
Français, Italiano, Nederlands, Portugues,
Türkçe * .
Hovedmenyen og funksjonene
som er knyttet il denne er kun
tilgjengelig når bilen står stille,
via tastene
1 til 4 .
Når bilen kommer opp i en viss hastig-
het, vil det vises en melding i displayet
om at hovedmenyen ikke kan vises.
Informasjonen fra kjørecomputeren
er kun tilgjengelig når bilen kjører, via
tastene 2 og 3 (se avsnittet "Kjøre-
computer").
Hovedmeny
Trykk på tasten 1 for å få tilgang til
hovedmenyen og velg en av følgen-
de funksjoner:
-
"Vehicle parameters" (Bilens innstillinger),
- "Select language" (Valg av språk),
- "Select units" (Valg av enheter).
Trykk på tasten 2 eller 3 f o r å fl y t t e
deg på skjermen.
Trykk på nytt på tasten 1 for å be-
krefte valget.
* Avhengig av bestemmelsesland.
KONTROLLAMPER
Visuelle symboler som informerer fø-
reren om at et system er i funksjon
(kontrollamper for funksjon og nøytrali-
sering) eller at det har oppstått en feil
(varsellampe).
Når tenningen skrus på
Visse kontrollamper lyser i noen se-
kunder når tenningen skrus på.
Med en gang motoren starter, skal disse
lampene slukke.
Dersom det ikke er tilfelle, sjekk infor-
masjon om den lampen som fortsetter å
lyse, før du kjører avgårde.
Kombinerte varsler
Visse lamper kan lyse samtidig som det
avgis et lydsignal og en melding gis i
multifunksjonsdisplayet eller i displayet
i instrumentpanelet. Lampen kan lyse fast eller
blinke.
Visse lamper kan tennes på
to måter. Typen tenning må forbin-
des med bilens funksjonsstatus for
at du skal kunne vite om situasjonen
er normal eller om det har oppstått
en feil.
Page 4 of 291
26
Bilens innstillinger
Denne menyen brukes til å aktivere el-
ler nøytralisere et visst antall kjøre- og
komfortutstyr:
- vindusvisker kombinert med revers (se avsnittet om "Sikt"),
- selektiv opplåsing (se avsnittet om "Åpninger"),
- følge- og velkomstslys (se avsnittet om "Sikt"),
- belysning i gulvet (se avsnittet om "Sikt"),
- kjørelys (se avsnittet om "Sikt"),
- svingbare lyskastere (se avsnittet om "Sikt"),
- automatisk eller manuell parkerings- brems (se avsnittet om "Kjøring").
Valg av enheter
Denne menyen brukes til å velge en-
heter: temperatur (°Celsius eller °Fah-
renheit) og forbruk (l/100 km, mpg eller
km/l).
Valg av språk
Denne menyen brukes til å velge dis-
playspråk: Deutsch, English, Espanol,
Français, Italiano, Nederlands, Portugues,
Türkçe * .
Hovedmenyen og funksjonene
som er knyttet il denne er kun
tilgjengelig når bilen står stille,
via tastene
1 til 4 .
Når bilen kommer opp i en viss hastig-
het, vil det vises en melding i displayet
om at hovedmenyen ikke kan vises.
Informasjonen fra kjørecomputeren
er kun tilgjengelig når bilen kjører, via
tastene 2 og 3 (se avsnittet "Kjøre-
computer").
Hovedmeny
Trykk på tasten 1 for å få tilgang til
hovedmenyen og velg en av følgen-
de funksjoner:
-
"Vehicle parameters" (Bilens innstillinger),
- "Select language" (Valg av språk),
- "Select units" (Valg av enheter).
Trykk på tasten 2 eller 3 f o r å fl y t t e
deg på skjermen.
Trykk på nytt på tasten 1 for å be-
krefte valget.
* Avhengig av bestemmelsesland.
KONTROLLAMPER
Visuelle symboler som informerer fø-
reren om at et system er i funksjon
(kontrollamper for funksjon og nøytrali-
sering) eller at det har oppstått en feil
(varsellampe).
Når tenningen skrus på
Visse kontrollamper lyser i noen se-
kunder når tenningen skrus på.
Med en gang motoren starter, skal disse
lampene slukke.
Dersom det ikke er tilfelle, sjekk infor-
masjon om den lampen som fortsetter å
lyse, før du kjører avgårde.
Kombinerte varsler
Visse lamper kan lyse samtidig som det
avgis et lydsignal og en melding gis i
multifunksjonsdisplayet eller i displayet
i instrumentpanelet. Lampen kan lyse fast eller
blinke.
Visse lamper kan tennes på
to måter. Typen tenning må forbin-
des med bilens funksjonsstatus for
at du skal kunne vite om situasjonen
er normal eller om det har oppstått
en feil.
Page 8 of 291
30

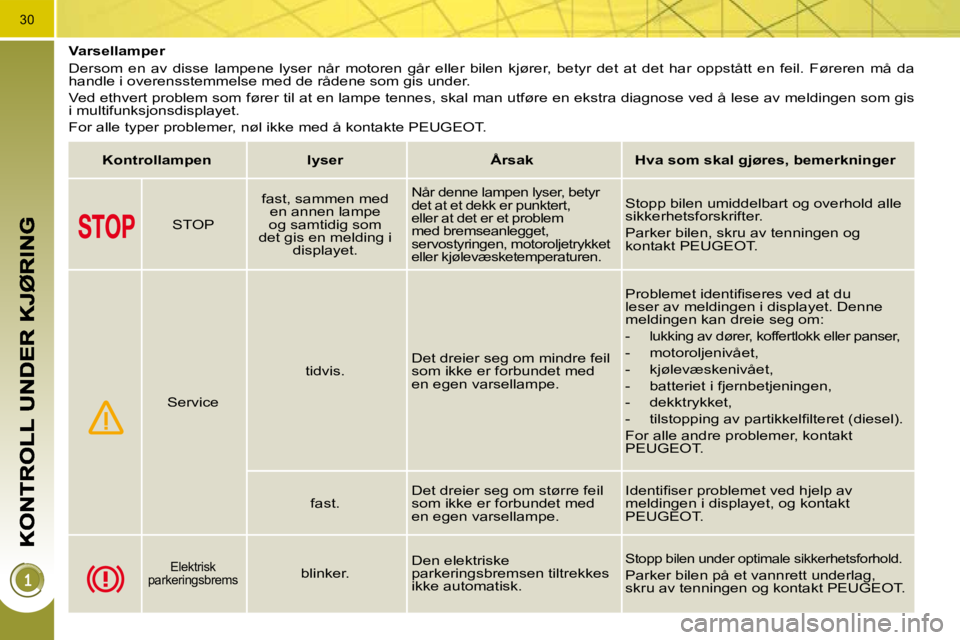

Varsellamper
Dersom en av disse lampene lyser når motoren går eller bilen kjører, betyr det at det har oppstått en feil. Føreren må da
handle i overensstemmelse med de rådene som gis under.
Ved ethvert problem som fører til at en lampe tennes, skal man utføre en ekstra diagnose ved å lese av meldingen som gis
i multifunksjonsdisplayet.
F o r a l l e t y p e r p r o b l e m e r , n ø l i k k e m e d å k o n t a k t e P E U G E O T .
Kontrollampen lyser Årsak Hva som skal gjøres, bemerkninger
STOP
fast, sammen med en annen lampe og samtidig som det gis en melding i displayet.
Når denne lampen lyser, betyr det at et dekk er punktert, eller at det er et problem med bremseanlegget, servostyringen, motoroljetrykket eller kjølevæsketemperaturen.
Stopp bilen umiddelbart og overhold alle sikkerhetsforskrifter.
Parker bilen, skru av tenningen og k o n t a k t P E U G E O T .
Service
tidvis. Det dreier seg om mindre feil som ikke er forbundet med en egen varsellampe.
P r o b l e m e t i d e n t i fi s e r e s v e d a t d u leser av meldingen i displayet. Denne meldingen kan dreie seg om:
- lukking av dører, koffertlokk eller panser,
- motoroljenivået,
- kjølevæskenivået,
- batteriet i fjernbetjeningen,
- dekktrykket,
- t i l s t o p p i n g a v p a r t i k k e l fi l t e r e t ( d i e s e l ) .
For alle andre problemer, kontakt P E U G E O T .
fast. Det dreier seg om større feil som ikke er forbundet med en egen varsellampe.
I d e n t i fi s e r p r o b l e m e t v e d h j e l p a v meldingen i displayet, og kontakt P E U G E O T .
Elektrisk parkeringsbrems blinker. Den elektriske parkeringsbremsen tiltrekkes ikke automatisk.
Stopp bilen under optimale sikkerhetsforhold.
Parker bilen på et vannrett underlag, s k r u a v t e n n i n g e n o g k o n t a k t P E U G E O T .
Page 12 of 291
34
Kjølevæsketermometer
System som informerer føreren om kjøle-
væsketemperaturen mens bilen kjører.
Når motoren går, dersom nålen er:
- i feltet A , er temperaturen korrekt,
- i feltet B , er temperaturen for høy.
Varsellampen for høy temperatur 1
og felles varsellampe STOP lyser
samtidig som det avgis et lydsignal
og en melding gis i multifunksjons-
displayet.
Stopp bilen umiddelbart under sikre
forhold.
Vent i noen minutter før du skrur av mo-
toren.
K o n t a k t P E U G E O T - f o r h a n d l e r n e t t e t . Etter noen minutters kjøring vil tempe-
raturen og trykket øke i kjøleanlegget.
For å komplettere nivået:
vent til motoren blir kald,
drei lokket to omdreininger rundt for
å slippe ut trykket,
når trykket har falt, fjern lokket,
etterfyll til "MAXI"-merket.
Page 13 of 291
KONTROLL UNDER KJØRING
Indikator for vedlikehold
System som informerer føreren om når
neste vedlikehold skal utføres på bilen i
henhold til vedlikeholdsprogrammet.
Dette regnes ut i forhold til siste nullstil-
ling av indikatoren og i forhold til to pa-
rametere:
- tilbakelagt antall kilometer,
- tid som har gått siden siste vedlike-hold. Det gjenstår mellom 1 000 km og
3 000 km til neste vedlikehold
Når tenningen er skrudd på vil nøkkel-
symbolet som symboliserer vedlikehold
lyse i 5 sekunder. Kilometertelleren gir
samtidig beskjed om hvor mange kilo-
meter som gjenstår før neste vedlike-
hold.
Eksempel: det gjenstår 2 800 km før
neste vedlikehold skal utføres på bilen.
5 sekunder etter at tenningen er skrudd
på vil displayet vise:
5 sekunder etter at tenningen er skrudd
på vil nøkkelsymbolet slukke . Kilome-
tertelleren gjenopptar sin vanlige funk-
sjon. Displayet viser kilometerteller og
trippteller. Det gjenstår mindre enn 1 000 km
før neste vedlikehold
Eksempel: det gjenstår 900 km før
neste vedlikehold.
5 sekunder etter at tenningen er skrudd
på vil displayet vise:
5 sekunder etter at tenningen er skrudd
på vil kilometertelleren gjenoppta sin
vanlige funksjon. Nøkkelsymbolet fort-
setter å lyse og indikerer at vedlikehold
snart må utføres.
Det gjenstår mer enn 3 000 km til
neste vedlikehold
Når tenningen skrus på, vises det ingen
informasjon i displayet.
Page 14 of 291
36
Dersom du ønsker å koble fra
batteriet etter dette, lås bilen
og vent i minst fem minutter,
ellers vil ikke nullstillingen bli regis-
trert.
Nullstilling av
vedlikeholdsindikatoren
Indikatoren for vedlikehold skal nullstil-
les hver gang det foretas vedlikehold på
bilen.
Dette gjøres på følgende måte:
slå av tenningen,
trykk på nullstillingsknappen for
tripptelleren, og hold den trykket
inn,
sett på tenningen. Kilometertelleren
starter en nedtelling,
når displayet viser "=0" , slipp knap-
pen. Nøkkelsymbolet forsvinner.
Gjenstående kilometertall kan
variere avhengig av tidfakto-
ren og i forhold til brukerens
kjørevaner.
Det kan også hende at nøkkelsym-
bolet lyser dersom to års-intervallet
er oversteget.
Bilen har ikke vært inne til vedlikehold i tide
I 5 sekunder etter at tenningen er
skrudd på vil nøkkelsymbolet blinke
for å varsle om at vedlikeholdet må ut-
føres snart.
Eksempel: bilen skulle har vært inne til
periodisk kontroll for 300 km siden.
5 sekunder etter at tenningen er skrudd
på vil displayet vise:
5 sekunder etter at tenningen er skrudd
på vil kilometertelleren gjenoppta sin
vanlige funksjon. Nøkkelsymbolet
fortsetter å lyse . Påminnelse og
vedlikeholdsinformasjon
Du kan på et hvilket som helst tidspunkt
få tilgang til vedlikeholdsinformasjonen.
Trykk på knappen for nullstilling av
triptelleren.
Vedlikeholdsinformasjonen vises i noen sekunder før den blir borte
igjen.
