2-23
DIAGRAMME D’ACHEMINEMENT DES CABLES
1. Câble des gaz (tiré)
2. Câble des gaz (retour)
3. Durit de radiateur 2
4. Bobine d'allumage
5. Support du bras arrière
6. Durit de mise à l'air de la culasse
A. Acheminer les câbles des gaz
vers la durit de radiateur 2.
B. Acheminer les câbles des gaz à
l'extérieur de la bobine d'allum-
age.C. Fixer les câbles des gaz à l'aide
du collier à pince en évitant de
couder les câbles, puis les pass-
er sous le support du bras ar-
rière.
D. Acheminer la durit de mise à l'air
de la culasse de façon à ce
qu'elle ne soit pas en contact
avec la bobine d'allumage.

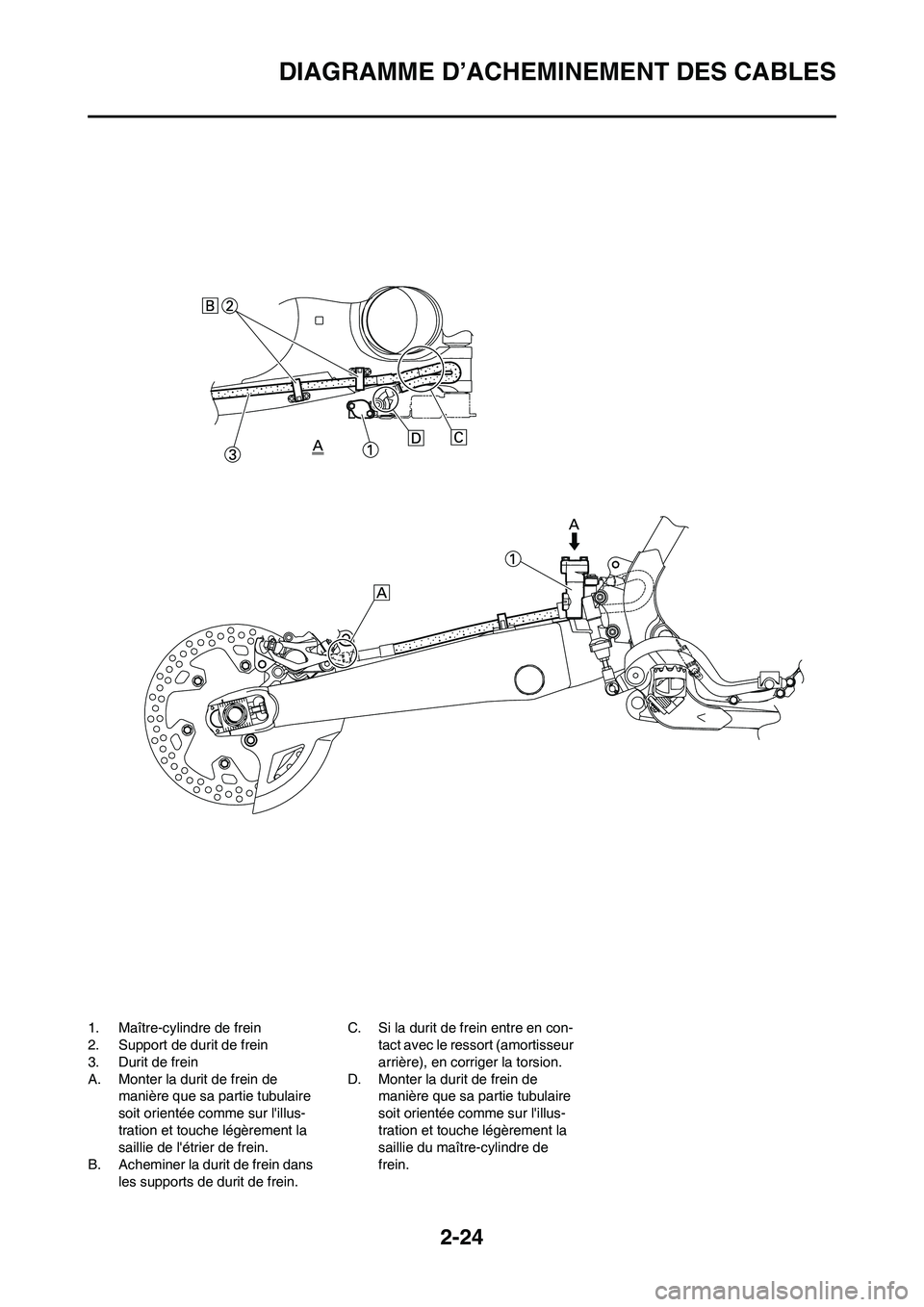

2-24
DIAGRAMME D’ACHEMINEMENT DES CABLES
1. Maître-cylindre de frein
2. Support de durit de frein
3. Durit de frein
A. Monter la durit de frein de
manière que sa partie tubulaire
soit orientée comme sur l'illus-
tration et touche légèrement la
saillie de l'étrier de frein.
B. Acheminer la durit de frein dans
les supports de durit de frein.C. Si la durit de frein entre en con-
tact avec le ressort (amortisseur
arrière), en corriger la torsion.
D. Monter la durit de frein de
manière que sa partie tubulaire
soit orientée comme sur l'illus-
tration et touche légèrement la
saillie du maître-cylindre de
frein.

2-25
DIAGRAMME D’ACHEMINEMENT DES CABLES
1. Câble des gaz
2. Collier à pince
3. Câble de starter à chaud
4. Câble d'embrayage
5. Fil du coupe-circuit du moteur
6. Guide-câble
7. Durit de frein
8. Guide de durit
A. Attacher le fil du coupe-circuit du
moteur au guidon.B. Acheminer le câble d'embray-
age et le câble de starter à
chaud dans le guidecâble.
C. Acheminer la durit de frein de-
vant la plaque d'identification.
D. Acheminer les câbles des gaz
dans le guide-câble.
E. Acheminer le câble d'embray-
age et le câble de starter à
chaud dans le guidecâble sur la
plaque d'identification.
