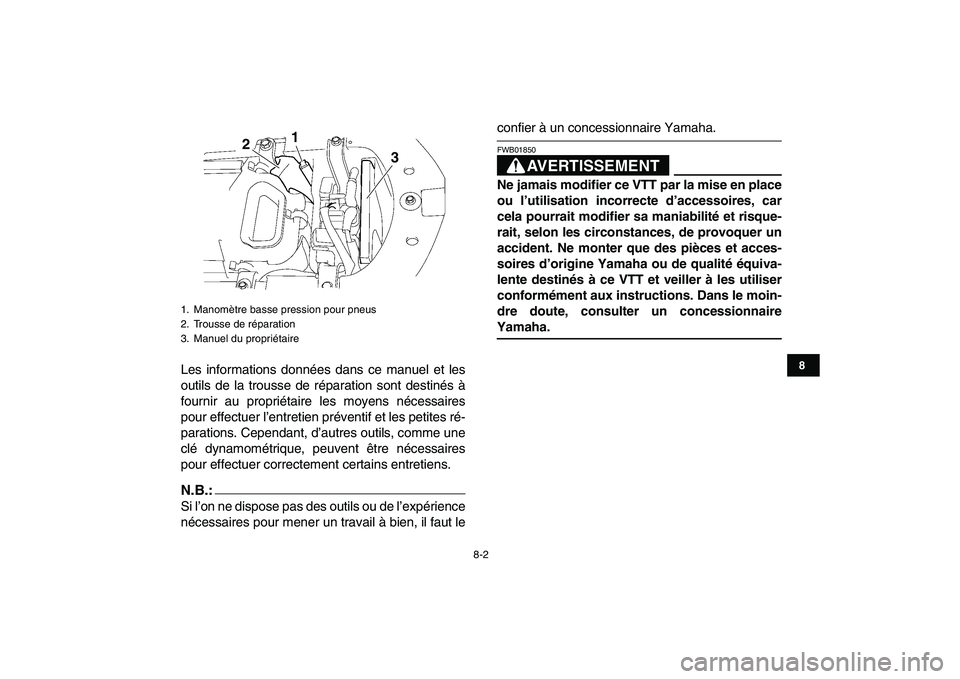

8-2
1
2
3
4
5
6
78
9
10
11

Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites ré-
parations. Cependant, d’autres outils, comme une
clé dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entretiens.
N.B.:

Si l’on ne dispose pas des outils ou de l’expérience
nécessaires pour mener un travail à bien, il faut le
confier à un concessionnaire Yamaha.
AVERTISSEMENT

FWB01850
Ne jamais modifier ce VTT par la mise en place
ou l’utilisation incorrecte d’accessoires, car
cela pourrait modifier sa maniabilité et risque-
rait, selon les circonstances, de provoquer un
accident. Ne monter que des pièces et acces-
soires d’origine Yamaha ou de qualité équiva-
lente destinés à ce VTT et veiller à les utiliser
conformément aux instructions. Dans le moin-
dre doute, consulter un concessionnaire
Yamaha.
1. Manomètre basse pression pour pneus
2. Trousse de réparation
3. Manuel du propriétaire
3 21

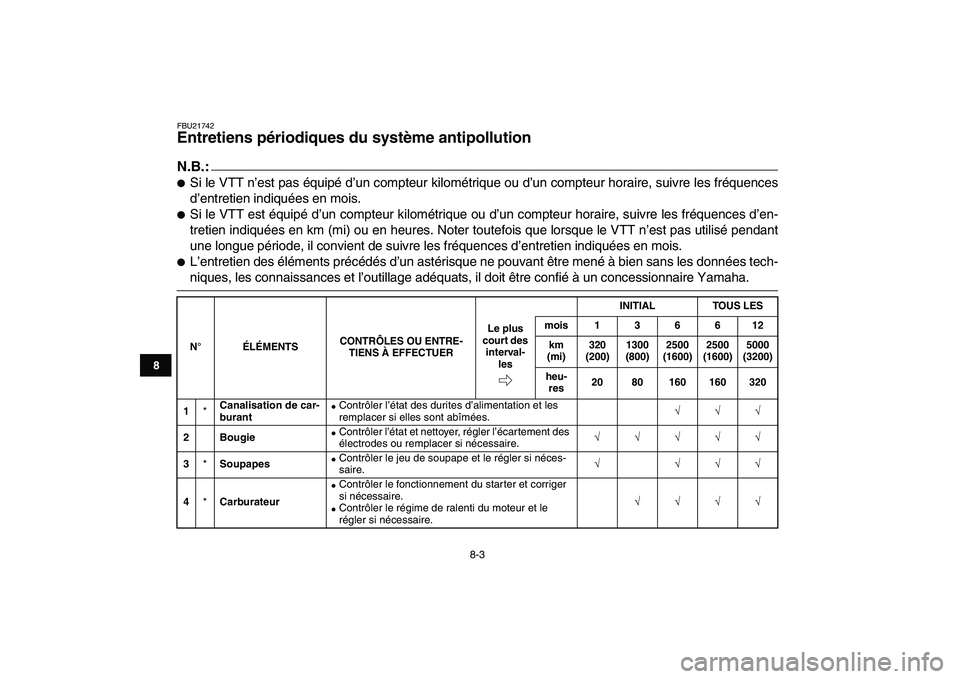

8-3
1
2
3
4
5
6
78
9
10
11

FBU21742
Entretiens périodiques du système antipollution
N.B.:


Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.

Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
une longue période, il convient de suivre les fréquences d’entretien indiquées en mois.

L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois 1 3 6 6 12
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320
1
*
Canalisation de car-
burant


Contrôler l’état des durites d’alimentation et les
remplacer si elles sont abîmées.
√√√
2 Bougie

Contrôler l’état et nettoyer, régler l’écartement des
électrodes ou remplacer si nécessaire.
√√√√√
3
*
Soupapes


Contrôler le jeu de soupape et le régler si néces-
saire.
√ √√√
4
*
Carburateur


Contrôler le fonctionnement du starter et corriger
si nécessaire.

Contrôler le régime de ralenti du moteur et le
régler si nécessaire.
√√√√

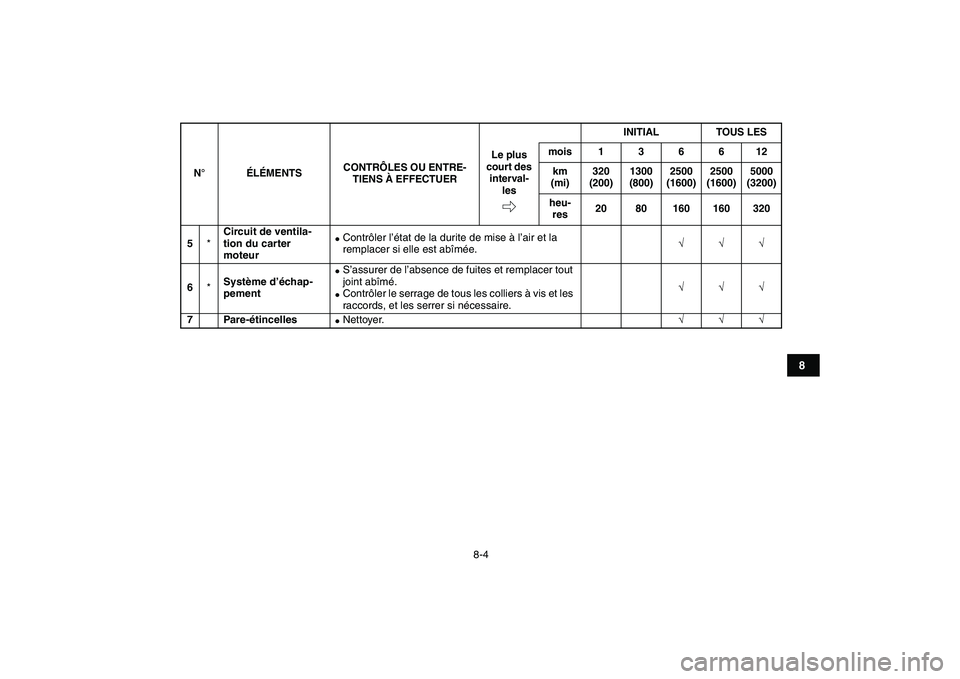

8-4
1
2
3
4
5
6
78
9
10
11

5
*
Circuit de ventila-
tion du carter
moteur

Contrôler l’état de la durite de mise à l’air et la
remplacer si elle est abîmée.
√√√
6
*
Système d’échap-
pement

S’assurer de l’absence de fuites et remplacer tout
joint abîmé.

Contrôler le serrage de tous les colliers à vis et les
raccords, et les serrer si nécessaire.
√√√
7 Pare-étincelles

Nettoyer.
√√√
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320

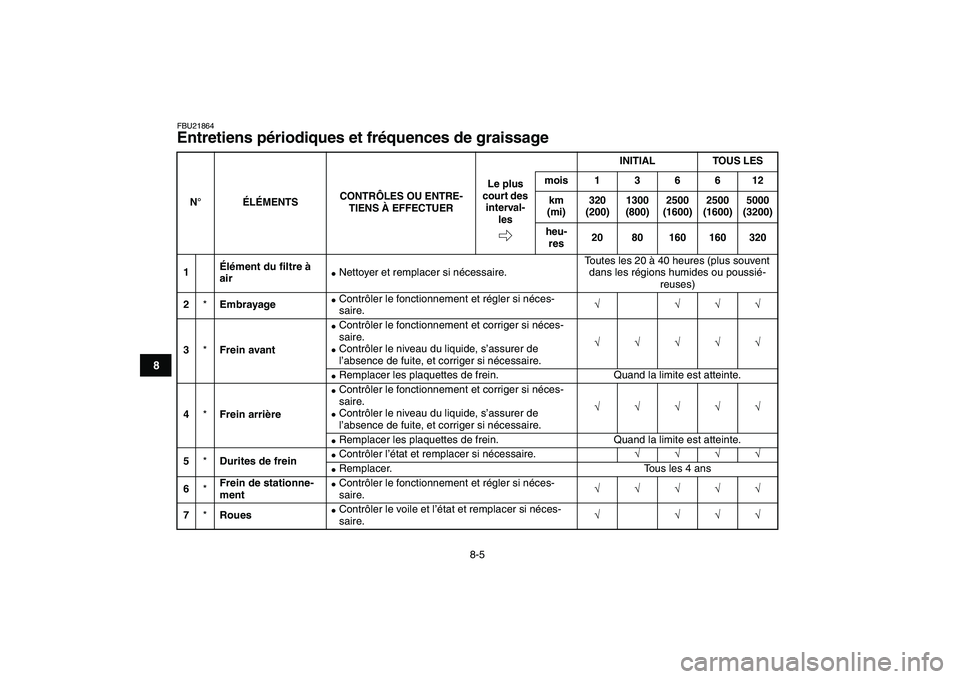

8-5
1
2
3
4
5
6
78
9
10
11

FBU21864
Entretiens périodiques et fréquences de graissage
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois 1 3 6 6 12
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320
1Élément du filtre à
air


Nettoyer et remplacer si nécessaire.Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié-
reuses)
2
*
Embrayage

Contrôler le fonctionnement et régler si néces-
saire.
√ √√√
3
*
Frein avant


Contrôler le fonctionnement et corriger si néces-
saire.

Contrôler le niveau du liquide, s’assurer de
l’absence de fuite, et corriger si nécessaire.
√√√√√

Remplacer les plaquettes de frein. Quand la limite est atteinte.
4
*
Frein arrière

Contrôler le fonctionnement et corriger si néces-
saire.

Contrôler le niveau du liquide, s’assurer de
l’absence de fuite, et corriger si nécessaire.
√√√√√

Remplacer les plaquettes de frein. Quand la limite est atteinte.
5
*
Durites de frein

Contrôler l’état et remplacer si nécessaire.
√√√√

Remplacer. Tous les 4 ans
6
*
Frein de stationne-
ment

Contrôler le fonctionnement et régler si néces-
saire.
√√√√√
7
*
Roues


Contrôler le voile et l’état et remplacer si néces-
saire.
√ √√√

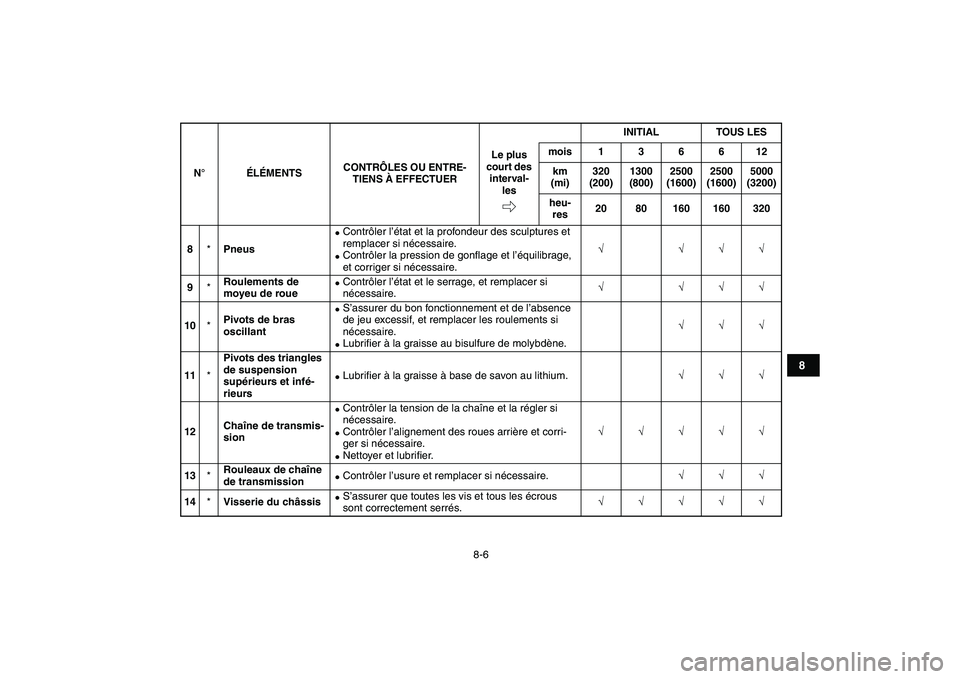

8-6
1
2
3
4
5
6
78
9
10
11

8
*
Pneus

Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.

Contrôler la pression de gonflage et l’équilibrage,
et corriger si nécessaire.
√ √√√
9
*
Roulements de
moyeu de roue


Contrôler l’état et le serrage, et remplacer si
nécessaire.
√ √√√
10
*
Pivots de bras
oscillant


S’assurer du bon fonctionnement et de l’absence
de jeu excessif, et remplacer les roulements si
nécessaire.

Lubrifier à la graisse au bisulfure de molybdène.
√√√
11
*
Pivots des triangles
de suspension
supérieurs et infé-
rieurs


Lubrifier à la graisse à base de savon au lithium.
√√√
12Chaîne de transmis-
sion

Contrôler la tension de la chaîne et la régler si
nécessaire.

Contrôler l’alignement des roues arrière et corri-
ger si nécessaire.

Nettoyer et lubrifier.
√√√√√
13
*
Rouleaux de chaîne
de transmission


Contrôler l’usure et remplacer si nécessaire.
√√√
14
*
Visserie du châssis


S’assurer que toutes les vis et tous les écrous
sont correctement serrés.
√√√√√
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320

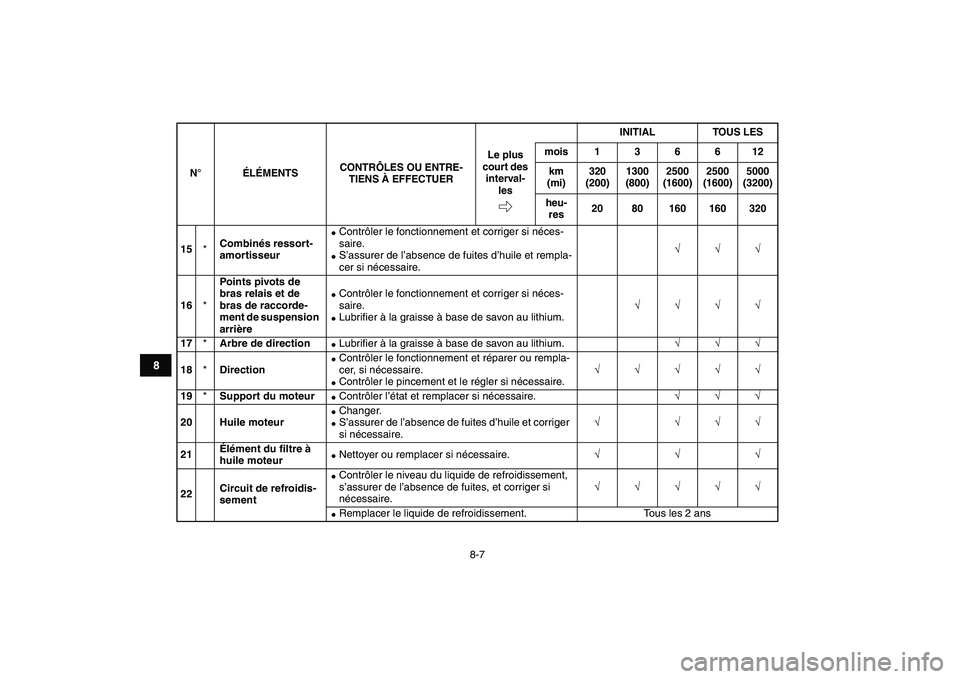

8-7
1
2
3
4
5
6
78
9
10
11

15
*
Combinés ressort-
amortisseur

Contrôler le fonctionnement et corriger si néces-
saire.

S’assurer de l’absence de fuites d’huile et rempla-
cer si nécessaire.
√√√
16
*
Points pivots de
bras relais et de
bras de raccorde-
ment de suspension
arrière


Contrôler le fonctionnement et corriger si néces-
saire.

Lubrifier à la graisse à base de savon au lithium.
√√√√
17
*
Arbre de direction


Lubrifier à la graisse à base de savon au lithium.
√√√
18
*
Direction


Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.

Contrôler le pincement et le régler si nécessaire.
√√√√√
19
*
Support du moteur

Contrôler l’état et remplacer si nécessaire.
√√√
20 Huile moteur

Changer.

S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.
√ √√√
21Élément du filtre à
huile moteur

Nettoyer ou remplacer si nécessaire.
√√√
22Circuit de refroidis-
sement

Contrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si
nécessaire.
√√√√√

Remplacer le liquide de refroidissement. Tous les 2 ans
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois 1 3 6 6 12
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320

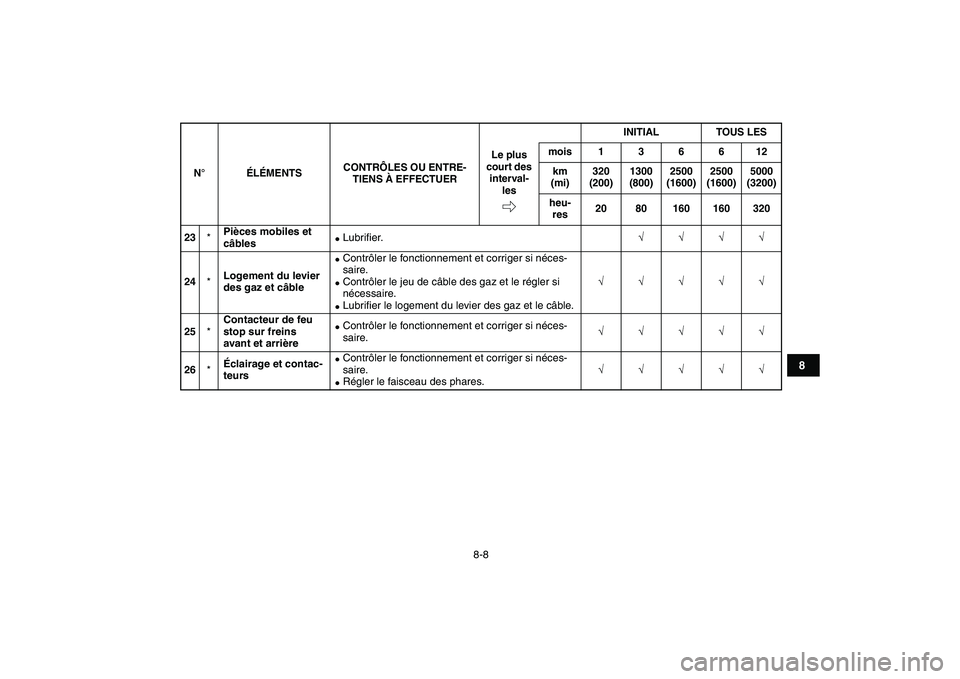

8-8
1
2
3
4
5
6
78
9
10
11

23
*
Pièces mobiles et
câbles

Lubrifier.
√√√√
24
*
Logement du levier
des gaz et câble

Contrôler le fonctionnement et corriger si néces-
saire.

Contrôler le jeu de câble des gaz et le régler si
nécessaire.

Lubrifier le logement du levier des gaz et le câble.
√√√√√
25
*
Contacteur de feu
stop sur freins
avant et arrière


Contrôler le fonctionnement et corriger si néces-
saire.
√√√√√
26
*
Éclairage et contac-
teurs


Contrôler le fonctionnement et corriger si néces-
saire.

Régler le faisceau des phares.
√√√√√
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320

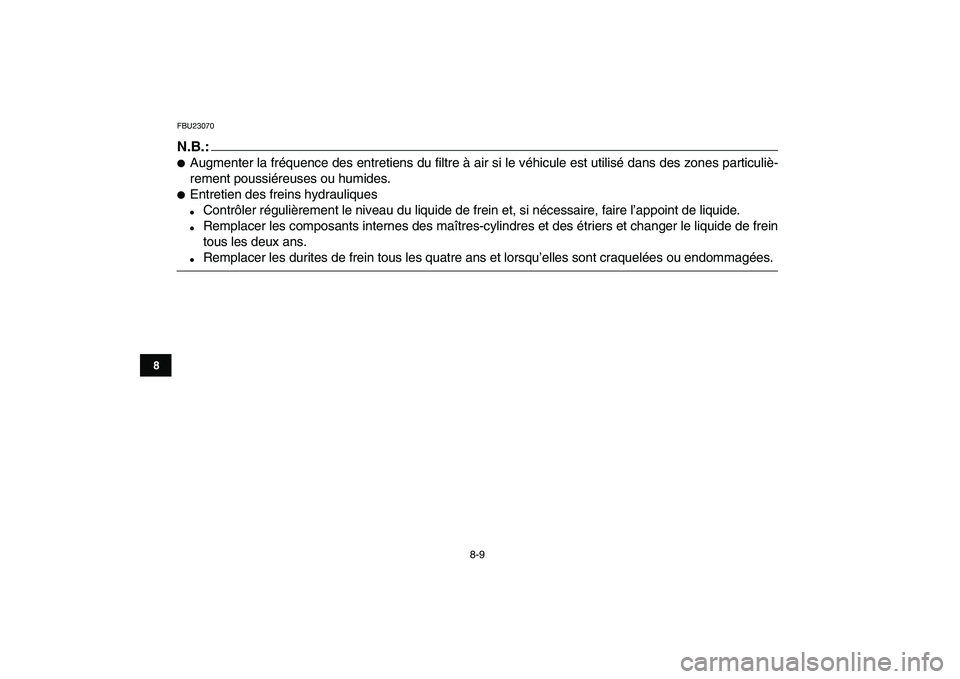

8-9
1
2
3
4
5
6
78
9
10
11

FBU23070
N.B.:


Augmenter la fréquence des entretiens du filtre à air si le véhicule est utilisé dans des zones particuliè-
rement poussiéreuses ou humides.

Entretien des freins hydrauliques

Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.

Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein
tous les deux ans.

Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
