Ne jamais conduire un VTT sans porter un cas-
que de motocycliste homologué et bien adapté.
Il faut également porter une protection pour les
yeux (lunettes ou visière), des gants, des bottes,
une chemise à manches longues ou une veste
et un pantalon.

Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.

Ne jamais rouler à des vitesses dépassant les li-
mites imposées par les conditions de conduite et
sa propre expérience. Toujours conduire à une
vitesse adaptée au terrain, à la visibilité, au vé-
hicule, ainsi qu’à son expérience.

Ne jamais tenter d’effectuer des cabrages, des
sauts ou autres acrobaties.

Toujours contrôler le VTT avant chaque utilisa-
tion afin de s’assurer de son bon état de marche.
Toujours respecter les intervalles et procédés
d’inspection et d’entretien décrits dans ce ma-
nuel.

Toujours conduire en gardant les mains sur le
guidon et les pieds sur les repose-pieds.

Toujours rouler lentement et prudemment sur un
terrain non familier. Être particulièrement attentif
aux changements de condition du terrain.

Ne pas rouler sur un terrain trop accidenté, glis-
sant ou meuble, à moins d’avoir les compéten-
ces nécessaires au contrôle du VTT sur un tel
terrain. Toujours rester très vigilant sur ces ty-
pes de terrain.

Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse réduite
avant de passer à des vitesses plus élevées et
ne jamais prendre les virages à vitesse excessi-
ve.

Ne pas conduire le VTT sur des pentes trop rai-
des pour le VTT ou trop difficiles pour ses pro-
pres capacités. S’exercer sur des pentes plus
douces avant de se lancer sur des pentes plus
fortes.

Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Évaluer
avec soin les conditions du terrain avant d’atta-
quer une côte. Ne jamais gravir des pentes dont
le sol est trop glissant ou meuble. Déplacer son
poids vers l’avant du véhicule. Ne jamais donner
trop brusquement des gaz et ne jamais changer
abruptement de vitesse. Ne jamais passer le
sommet d’une colline à vitesse élevée.

Toujours recourir aux techniques de descente et

1-4
1
2
3
4
5
6
7
8
9
10
11

spécifiés dans ce manuel.

Toujours maintenir la pression de gonflage des
pneus recommandée dans ce manuel.

Ne jamais modifier un VTT en montant ou utili-
sant incorrectement des accessoires.

Ne pas dépasser la capacité de charge détermi-
née pour le VTT. Le chargement doit être cor-
rectement distribué sur le véhicule et bien
attaché. Réduire la vitesse et suivre les instruc-
tions données dans ce manuel pour transporter
un chargement ou tirer une remorque. Prévoir
une plus grande distance de freinage.
AVERTISSEMENT

FWB00061

Toujours couper le moteur avant de faire le
plein.

Ne pas faire le plein juste après avoir fait
tourner le moteur et tant qu’il est encore très
chaud.

Ne pas verser d’essence sur le moteur ou le
tube/pot d’échappement lors du remplissa-
ge. Ne jamais effectuer le plein en fumant, ou
à proximité d’étincelles, de flammes nues ou
d’autres sources d’ignition, telles que les
chauffe-eau et séchoirs. L’essence peut
s’enflammer et il y a risque de brûlures.

Lors du transport du VTT dans un autre véhi-
cule, veiller à le garder bien droit et à ce que
le robinet de carburant soit à la position
“OFF”. Sinon, du carburant pourrait fuir du
carburateur ou du réservoir.

L’essence est toxique. Consulter immédiate-
ment un médecin en cas d’ingestion, d’inha-
lation excessive de vapeur ou
d’éclaboussures dans les yeux. Si de l’es-
sence se répand sur la peau, laver au savon
et à l’eau. Si de l’essence se répand sur les
vêtements, les changer sans tarder.

6-4
1
2
3
4
56
7
8
9
10
11

FBU20610

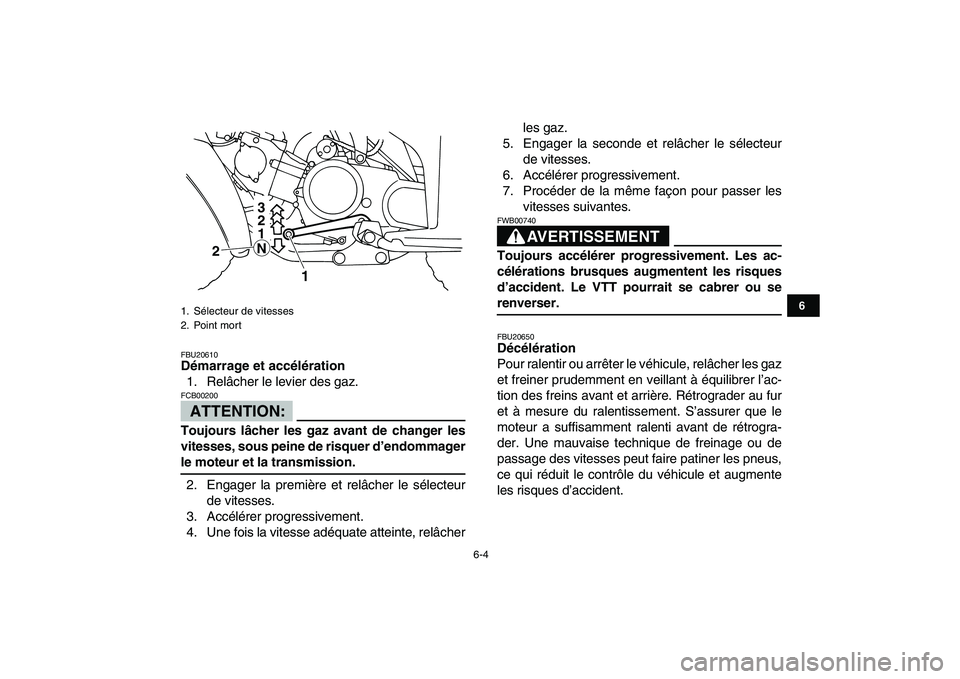

Démarrage et accélération
1. Relâcher le levier des gaz.
ATTENTION:

FCB00200
Toujours lâcher les gaz avant de changer les
vitesses, sous peine de risquer d’endommager
le moteur et la transmission.
2. Engager la première et relâcher le sélecteur
de vitesses.
3. Accélérer progressivement.
4. Une fois la vitesse adéquate atteinte, relâcherles gaz.
5. Engager la seconde et relâcher le sélecteur
de vitesses.
6. Accélérer progressivement.
7. Procéder de la même façon pour passer les
vitesses suivantes.
AVERTISSEMENT
FWB00740
Toujours accélérer progressivement. Les ac-
célérations brusques augmentent les risques
d’accident. Le VTT pourrait se cabrer ou se
renverser.
FBU20650
Décélération
Pour ralentir ou arrêter le véhicule, relâcher les gaz
et freiner prudemment en veillant à équilibrer l’ac-
tion des freins avant et arrière. Rétrograder au fur
et à mesure du ralentissement. S’assurer que le
moteur a suffisamment ralenti avant de rétrogra-
der. Une mauvaise technique de freinage ou de
passage des vitesses peut faire patiner les pneus,
ce qui réduit le contrôle du véhicule et augmente
les risques d’accident.
1. Sélecteur de vitesses
2. Point mort
3
2
1
1
N
2

6-6
1
2
3
4
56
7
8
9
10
11

gaz de plus de 3/4. Changer de rapport librement
mais ne jamais accélérer à fond.
320 km (200 mi) ou 20 heures et au-delà
Le rodage est terminé et le VTT peut être conduit
normalement.
ATTENTION:

FCB00220
Si un problème de moteur quelconque surve-
nait durant la période de rodage, faire immédia-
tement vérifier le VTT par un concessionnaire
Yamaha.
FBU20721
Stationnement
Après s’être garé, couper le moteur, engager la
première vitesse, serrer le frein de stationnement,
puis placer la manette du robinet de carburant sur
“OFF”.
1. Verrou de stationnement du frein de stationnement
1. Position bloqué
1
1

7-16
1
2
3
4
5
67
8
9
10
11

et ne jamais changer abruptement de vites-
se. Le VTT risque de basculer en arrière.

Ne jamais passer le sommet d’une colline à
grande vitesse. Un obstacle, une dénivella-
tion importante ou encore un autre véhicule
ou une personne pourraient se trouver de
l’autre côté de la colline.
Si une côte s’avère plus difficile que prévu, faire
demi-tour tant que le VTT avance avec suffisam-
ment de puissance (à condition de disposer de la
place nécessaire) et redescendre la côte.
AVERTISSEMENT
FWB01600
Ne jamais faire demi-tour sur un terrain en pen-
te avant d’avoir maîtrisé la technique, telle
qu’elle est décrite dans ce manuel, sur un ter-
rain de niveau. Être toujours très prudent en ef-
fectuant des virages, quel que soit le type de
pente. Éviter, dans la mesure du possible, d’ef-
fectuer la traversée latérale d’une pente trop
raide.
Lors de la traversée latérale de pentes :

Toujours suivre le procédé tel qu’il est décrit
dans ce manuel.

Éviter les collines au sol trop glissant ou
meuble.

Déplacer son poids du côté de la montée.
OK

8-6
1
2
3
4
5
6
78
9
10
11

7
*
Pneus

Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.

Contrôler la pression de gonflage et l’équilibrage,
et corriger si nécessaire.
√ √√√
8
*
Roulements de
moyeu de roue


Contrôler l’état et le serrage, et remplacer si
nécessaire.
√ √√√
9
*
Visserie du châssis


S’assurer que toutes les vis et tous les écrous
sont correctement serrés.
√√√√√
10
*
Combinés ressort-
amortisseur


Contrôler le fonctionnement et corriger si néces-
saire.

S’assurer de l’absence de fuites d’huile et rempla-
cer si nécessaire.
√√√
11
*
Pivots de fusée
avant


Lubrifier à la graisse à base de savon au lithium.
√√√
12
*
Arbre de direction


Lubrifier à la graisse à base de savon au lithium.
√√√
13
*
Direction


Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.

Contrôler le pincement et le régler si nécessaire.
√√√√√
14 Huile moteur

Changer.

S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.
√ √√√
15Huile de couple
conique arrière

Changer.

S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.
√√
N°
ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
interval-
lesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heu-
res20 80 160 160 320

8-10
1
2
3
4
5
6
78
9
10
11

approximation consiste à serrer de 1/4 à 1/2 tour
supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible.
4. Remettre le capuchon de bougie en place.
FBU23253
Huile moteur
Il faut vérifier le niveau d’huile moteur avant cha-
que départ. Il convient en outre de changer l’huile
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le VTT sur une surface de niveau.
2. Contrôler le niveau d’huile le moteur étant à
froid.
N.B.:

Si le moteur a été mis en marche avant que la vé-
rification du niveau d’huile ait été effectuée, bien
veiller à le mettre en température, puis à attendre
au moins dix minutes que le niveau se stabilise,
afin d’obtenir un relevé correct.
3. Retirer le bouchon de remplissage d’huile mo-
teur, puis essuyer la jauge avec un chiffonpropre.
4. Insérer la jauge, sans la visser, dans l’orifice
de remplissage, puis la retirer à nouveau et
vérifier le niveau d’huile.
1. Bouchon de remplissage de l’huile moteur
1
