2008 YAMAHA YBR125 Manuale duso (in Italian)

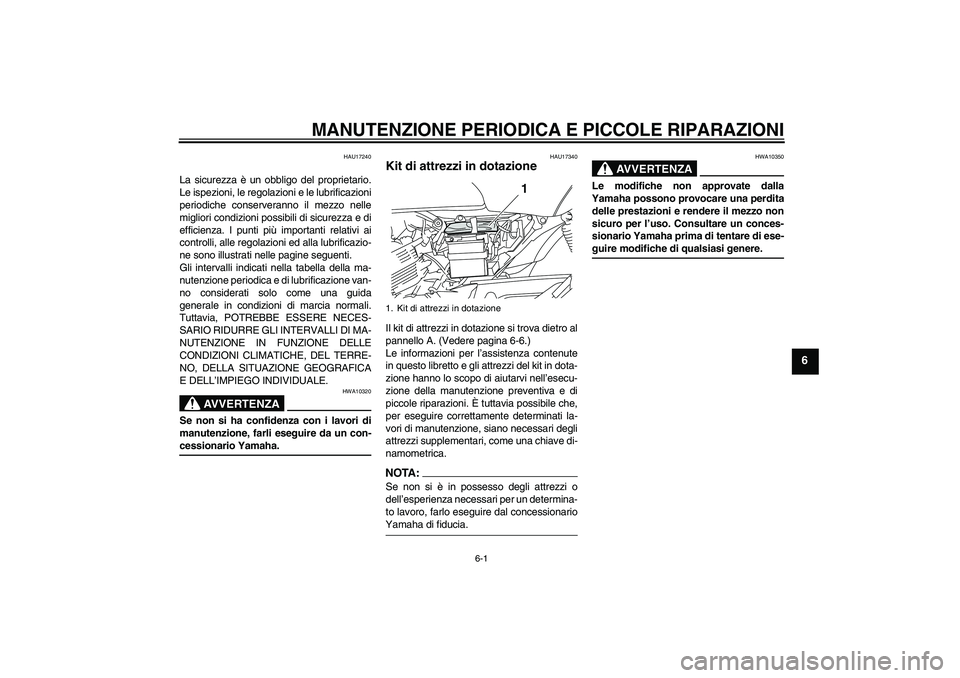

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-1
6
HAU17240
La sicurezza è un obbligo del proprietario.
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il mezzo nelle
migliori condizioni possibili di sicurezza e di
efficienza. I punti più importanti relativi ai
controlli, alle regolazioni ed alla lubrificazio-
ne sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, POTREBBE ESSERE NECES-
SARIO RIDURRE GLI INTERVALLI DI MA-
NUTENZIONE IN FUNZIONE DELLE
CONDIZIONI CLIMATICHE, DEL TERRE-
NO, DELLA SITUAZIONE GEOGRAFICA
E DELL’IMPIEGO INDIVIDUALE.
AVVERTENZA
HWA10320
Se non si ha confidenza con i lavori di
manutenzione, farli eseguire da un con-cessionario Yamaha.
HAU17340
Kit di attrezzi in dotazione Il kit di attrezzi in dotazione si trova dietro al
pannello A. (Vedere pagina 6-6.)
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.NOTA:Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionarioYamaha di fiducia.
AVVERTENZA
HWA10350
Le modifiche non approvate dalla
Yamaha possono provocare una perdita
delle prestazioni e rendere il mezzo non
sicuro per l’uso. Consultare un conces-
sionario Yamaha prima di tentare di ese-guire modifiche di qualsiasi genere.
1. Kit di attrezzi in dotazione
1
U27SH0H0.book Page 1 Thursday, February 21, 2008 1:32 PM

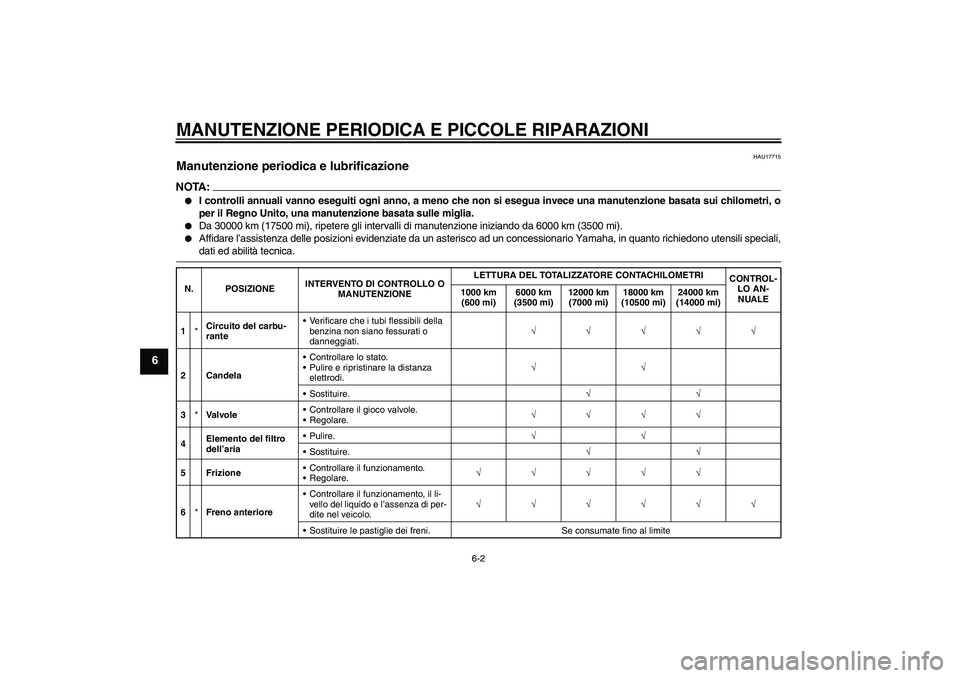

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
HAU17715
Manutenzione periodica e lubrificazione NOTA:

I controlli annuali vanno eseguiti ogni anno, a meno che non si esegua invece una manutenzione basata sui chilometri, o
per il Regno Unito, una manutenzione basata sulle miglia.


Da 30000 km (17500 mi), ripetere gli intervalli di manutenzione iniziando da 6000 km (3500 mi).


Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,dati ed abilità tecnica.
N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Circuito del carbu-
ranteVerificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati.√√√√√
2CandelaControllare lo stato.
Pulire e ripristinare la distanza
elettrodi.√√
Sostituire.√√
3*Va l vo l eControllare il gioco valvole.
Regolare.√√√√
4Elemento del filtro
dell’ariaPulire.√√
Sostituire.√√
5 FrizioneControllare il funzionamento.
Regolare.√√√√√
6*Freno anterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
U27SH0H0.book Page 2 Thursday, February 21, 2008 1:32 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
7*Freno posterioreControllare il funzionamento e re-
golare il gioco del pedale del fre-
no.√√√√√√
Sostituire le ganasce freno. Se consumate fino al limite
8*Tubo flessibile del
frenoControllare se vi sono fessurazio-
ni o danneggiamenti.√√√√√
Sostituire. Ogni 4 anni
9*RuoteControllare il disassamento e
danneggiamenti.√√√√
10*PneumaticiControllare la profondità del batti-
strada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√√
11*Cuscinetti delle ruo-
teControllare che il cuscinetto non
sia allentato o danneggiato.√√√√
12*Boccole del perno
di guida del forcel-
loneControllare che i gruppi delle boc-
cole non siano allentati.√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 50000 km (30000 mi)
13Catena di trasmis-
sioneControllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
Regolare e lubrificare interamente
la catena di trasmissione con un
lubrificante specifico per catene a
O-ring.Ogni 1000 km (600 mi) e dopo aver lavato il motociclo o averlo guidato nella
pioggia N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U27SH0H0.book Page 3 Thursday, February 21, 2008 1:32 PM

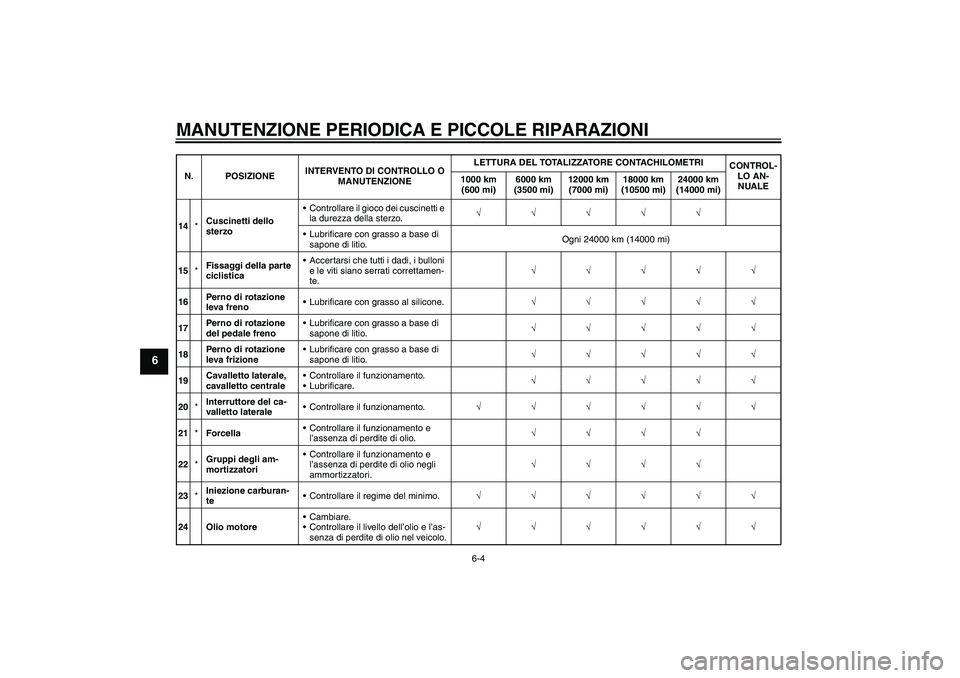

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
14*Cuscinetti dello
sterzoControllare il gioco dei cuscinetti e
la durezza della sterzo.√√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 24000 km (14000 mi)
15*Fissaggi della parte
ciclisticaAccertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√
16Perno di rotazione
leva frenoLubrificare con grasso al silicone.√√√√√
17Perno di rotazione
del pedale frenoLubrificare con grasso a base di
sapone di litio.√√√√√
18Perno di rotazione
leva frizioneLubrificare con grasso a base di
sapone di litio.√√√√√
19Cavalletto laterale,
cavalletto centraleControllare il funzionamento.
Lubrificare.√√√√√
20*Interruttore del ca-
valletto lateraleControllare il funzionamento.√√√√√√
21*ForcellaControllare il funzionamento e
l’assenza di perdite di olio.√√√√
22*Gruppi degli am-
mortizzatoriControllare il funzionamento e
l’assenza di perdite di olio negli
ammortizzatori.√√√√
23*Iniezione carburan-
teControllare il regime del minimo.√√√√√√
24 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U27SH0H0.book Page 4 Thursday, February 21, 2008 1:32 PM

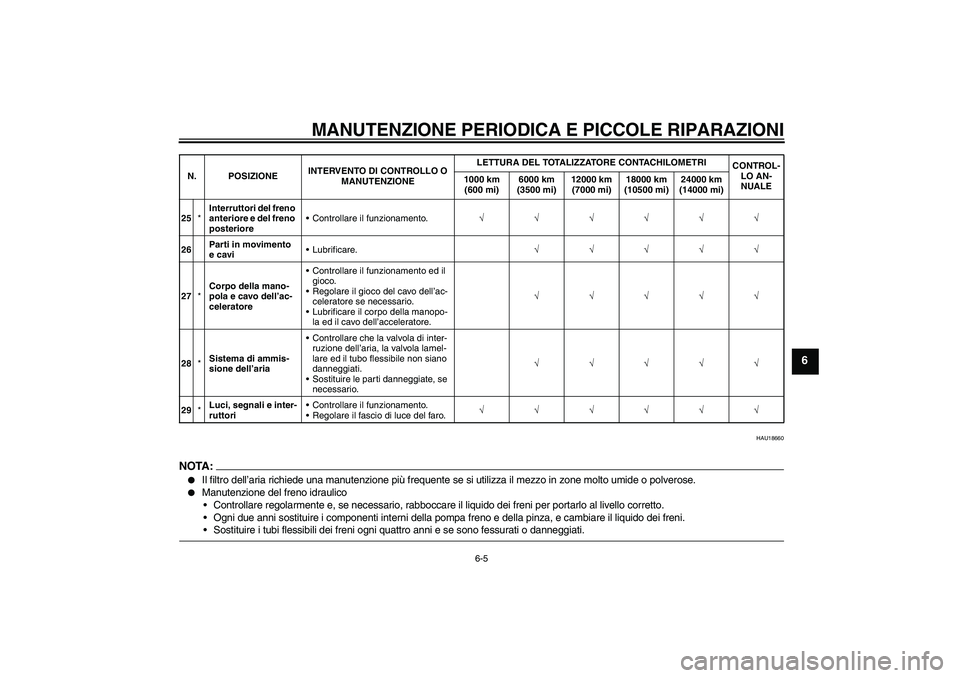

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAU18660
NOTA:

Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo in zone molto umide o polverose.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
25*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√
26Parti in movimento
e caviLubrificare.√√√√√
27*Corpo della mano-
pola e cavo dell’ac-
celeratoreControllare il funzionamento ed il
gioco.
Regolare il gioco del cavo dell’ac-
celeratore se necessario.
Lubrificare il corpo della manopo-
la ed il cavo dell’acceleratore.√√√√√
28*Sistema di ammis-
sione dell’ariaControllare che la valvola di inter-
ruzione dell’aria, la valvola lamel-
lare ed il tubo flessibile non siano
danneggiati.
Sostituire le parti danneggiate, se
necessario.√√√√√
29*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U27SH0H0.book Page 5 Thursday, February 21, 2008 1:32 PM

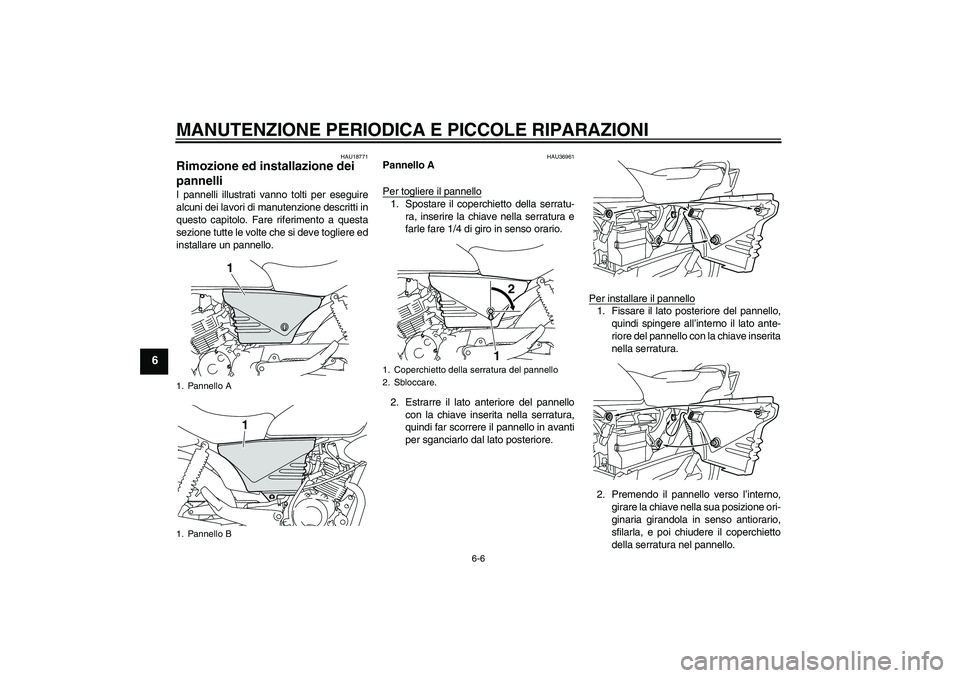

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU18771
Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU36961
Pannello A
Per togliere il pannello1. Spostare il coperchietto della serratu-
ra, inserire la chiave nella serratura e
farle fare 1/4 di giro in senso orario.
2. Estrarre il lato anteriore del pannello
con la chiave inserita nella serratura,
quindi far scorrere il pannello in avanti
per sganciarlo dal lato posteriore.Per installare il pannello
1. Fissare il lato posteriore del pannello,
quindi spingere all’interno il lato ante-
riore del pannello con la chiave inserita
nella serratura.
2. Premendo il pannello verso l’interno,
girare la chiave nella sua posizione ori-
ginaria girandola in senso antiorario,
sfilarla, e poi chiudere il coperchietto
della serratura nel pannello.
1. Pannello A
1. Pannello B
1
1
1. Coperchietto della serratura del pannello
2. Sbloccare.
1
2
U27SH0H0.book Page 6 Thursday, February 21, 2008 1:32 PM

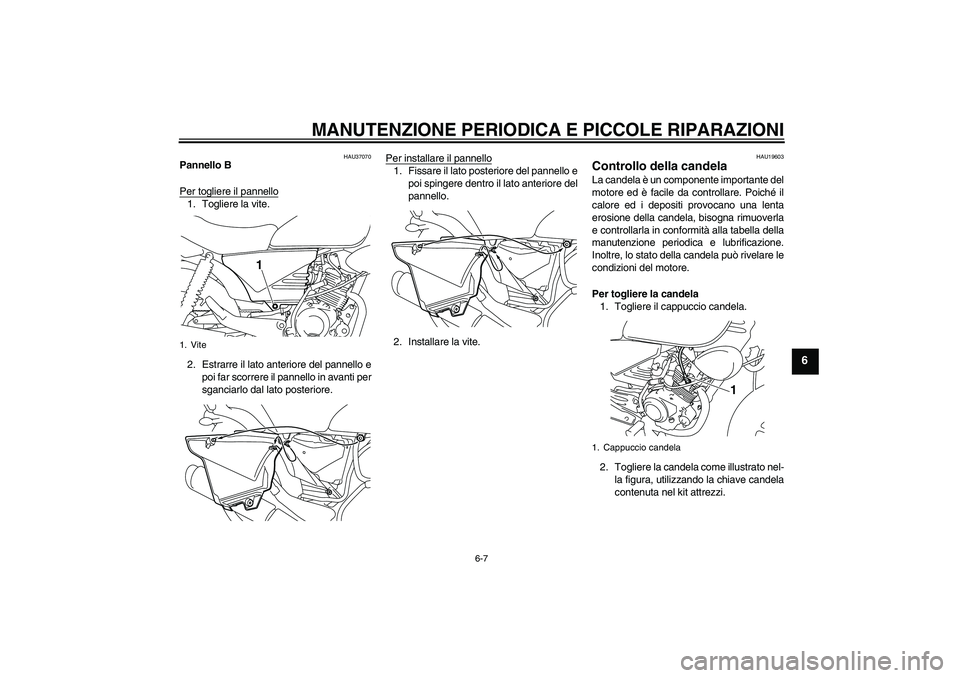

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
HAU37070
Pannello B
Per togliere il pannello1. Togliere la vite.
2. Estrarre il lato anteriore del pannello e
poi far scorrere il pannello in avanti per
sganciarlo dal lato posteriore.Per installare il pannello
1. Fissare il lato posteriore del pannello e
poi spingere dentro il lato anteriore del
pannello.
2. Installare la vite.
HAU19603
Controllo della candela La candela è un componente importante del
motore ed è facile da controllare. Poiché il
calore ed i depositi provocano una lenta
erosione della candela, bisogna rimuoverla
e controllarla in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato della candela può rivelare le
condizioni del motore.
Per togliere la candela
1. Togliere il cappuccio candela.
2. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave candela
contenuta nel kit attrezzi.
1. Vite
1
1. Cappuccio candela
11
U27SH0H0.book Page 7 Thursday, February 21, 2008 1:32 PM

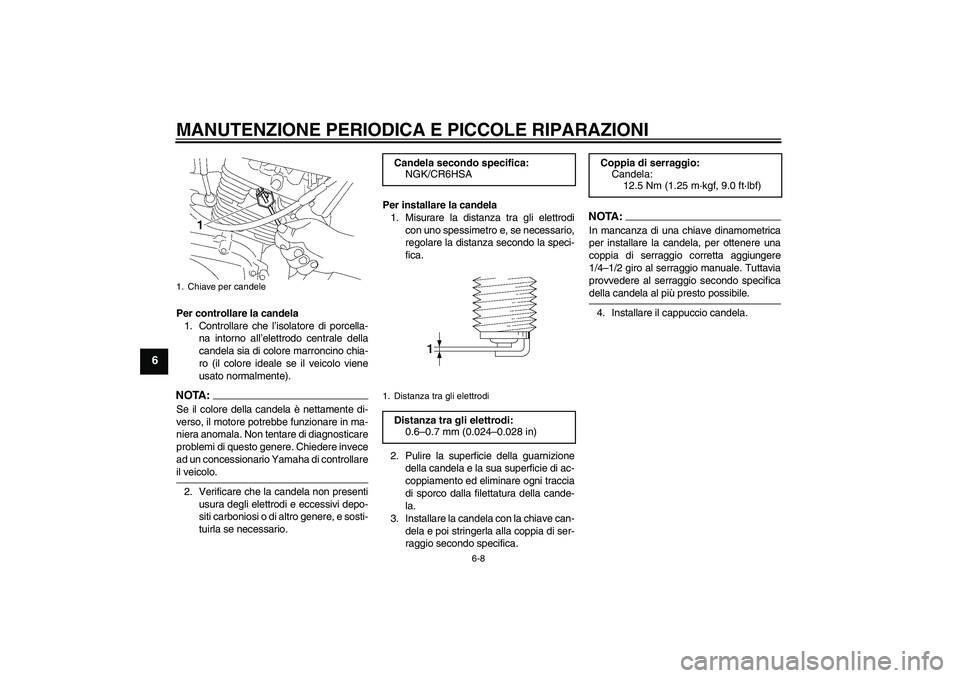

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
Per controllare la candela
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale della
candela sia di colore marroncino chia-
ro (il colore ideale se il veicolo viene
usato normalmente).NOTA :
Se il colore della candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di diagnosticare
problemi di questo genere. Chiedere invece
ad un concessionario Yamaha di controllareil veicolo.
2. Verificare che la candela non presenti
usura degli elettrodi e eccessivi depo-
siti carboniosi o di altro genere, e sosti-
tuirla se necessario.Per installare la candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.
2. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
3. Installare la candela con la chiave can-
dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
NOTA:In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.
4. Installare il cappuccio candela.
1. Chiave per candele
Candela secondo specifica:
NGK/CR6HSA1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U27SH0H0.book Page 8 Thursday, February 21, 2008 1:32 PM
