2008 YAMAHA YBR125 Manuale duso (in Italian)

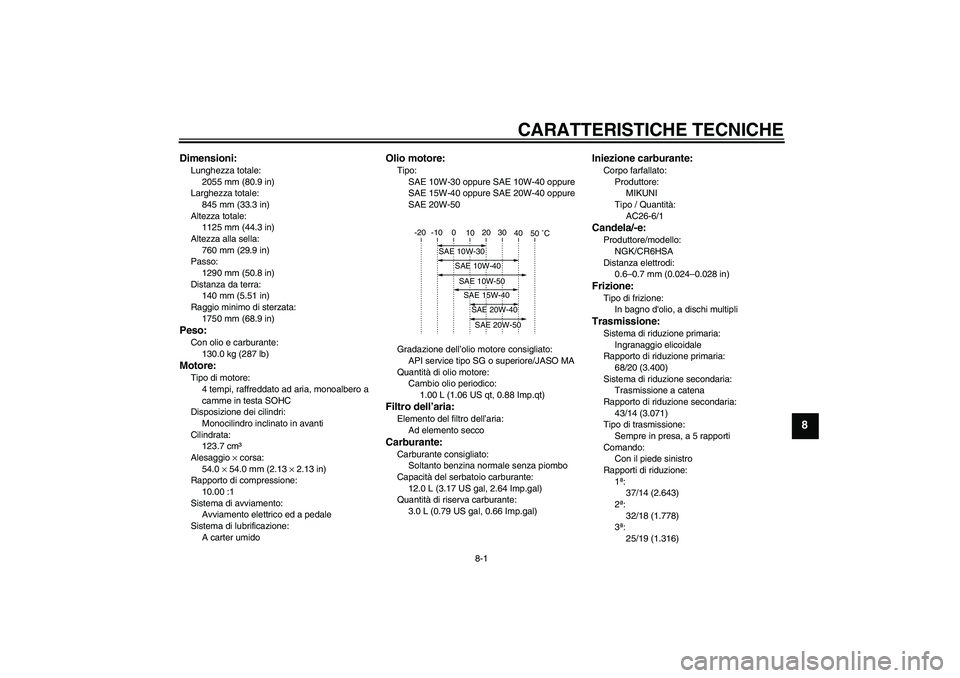

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2055 mm (80.9 in)
Larghezza totale:
845 mm (33.3 in)
Altezza totale:
1125 mm (44.3 in)
Altezza alla sella:
760 mm (29.9 in)
Passo:
1290 mm (50.8 in)
Distanza da terra:
140 mm (5.51 in)
Raggio minimo di sterzata:
1750 mm (68.9 in)Peso:Con olio e carburante:
130.0 kg (287 lb)Motore:Tipo di motore:
4 tempi, raffreddato ad aria, monoalbero a
camme in testa SOHC
Disposizione dei cilindri:
Monocilindro inclinato in avanti
Cilindrata:
123.7 cm³
Alesaggio × corsa:
54.0 × 54.0 mm (2.13 × 2.13 in)
Rapporto di compressione:
10.00 :1
Sistema di avviamento:
Avviamento elettrico ed a pedale
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE 10W-30 oppure SAE 10W-40 oppure
SAE 15W-40 oppure SAE 20W-40 oppure
SAE 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Cambio olio periodico:
1.00 L (1.06 US qt, 0.88 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
12.0 L (3.17 US gal, 2.64 Imp.gal)
Quantità di riserva carburante:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Iniezione carburante:Corpo farfallato:
Produttore:
MIKUNI
Tipo / Quantità:
AC26-6/1Candela/-e:Produttore/modello:
NGK/CR6HSA
Distanza elettrodi:
0.6–0.7 mm (0.024–0.028 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio elicoidale
Rapporto di riduzione primaria:
68/20 (3.400)
Sistema di riduzione secondaria:
Trasmissione a catena
Rapporto di riduzione secondaria:
43/14 (3.071)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
37/14 (2.643)
2ª:
32/18 (1.778)
3ª:
25/19 (1.316)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U27SH0H0.book Page 1 Thursday, February 21, 2008 1:32 PM

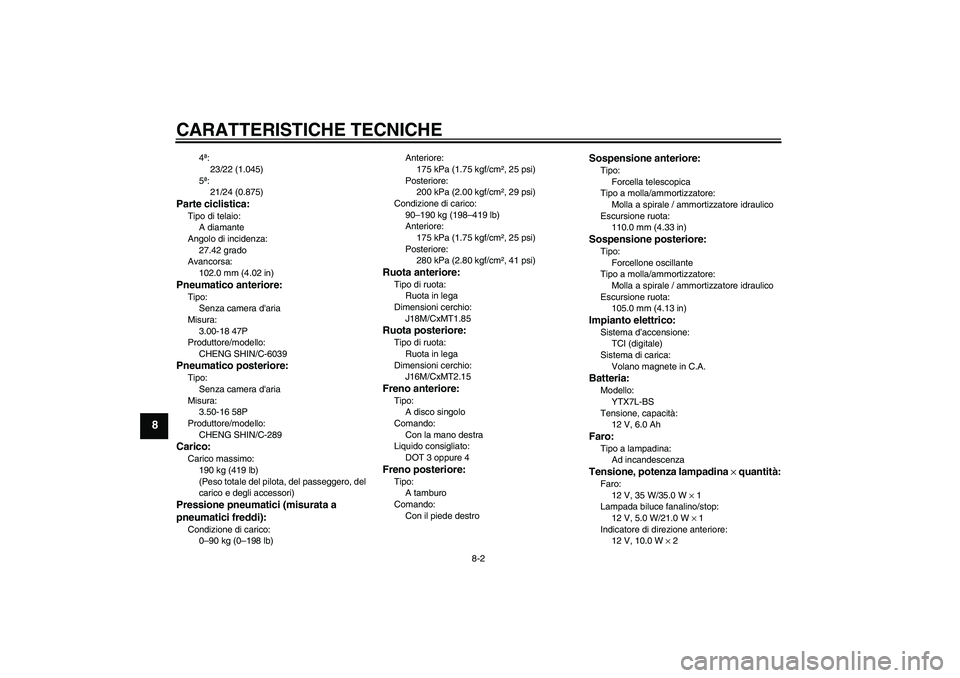

CARATTERISTICHE TECNICHE
8-2
8
4ª:
23/22 (1.045)
5ª:
21/24 (0.875)
Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
27.42 grado
Avancorsa:
102.0 mm (4.02 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
3.00-18 47P
Produttore/modello:
CHENG SHIN/C-6039Pneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
3.50-16 58P
Produttore/modello:
CHENG SHIN/C-289Carico:Carico massimo:
190 kg (419 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)Anteriore:
175 kPa (1.75 kgf/cm², 25 psi)
Posteriore:
200 kPa (2.00 kgf/cm², 29 psi)
Condizione di carico:
90–190 kg (198–419 lb)
Anteriore:
175 kPa (1.75 kgf/cm², 25 psi)
Posteriore:
280 kPa (2.80 kgf/cm², 41 psi)
Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
J18M/CxMT1.85Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
J16M/CxMT2.15Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 3 oppure 4Freno posteriore:Tipo:
A tamburo
Comando:
Con il piede destro
Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
110.0 mm (4.33 in)Sospensione posteriore:Tipo:
Forcellone oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
105.0 mm (4.13 in)Impianto elettrico:Sistema d’accensione:
TCI (digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
YTX7L-BS
Tensione, capacità:
12 V, 6.0 AhFaro:Tipo a lampadina:
Ad incandescenzaTensione, potenza lampadina × quantità:Faro:
12 V, 35 W/35.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
U27SH0H0.book Page 2 Wednesday, February 27, 2008 2:50 PM

CARATTERISTICHE TECNICHE
8-3
8
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce pannello strumenti:
12 V, 1.7 W × 4
Spia del folle:
14 V, 3.0 W × 1
Spia abbagliante:
14 V, 3.0 W × 1
Spia degli indicatori di direzione:
14 V, 3.0 W × 1
Spia problemi al motore:
14 V, 3.0 W × 1Fusibile:Fusibile:
15.0 A
U27SH0H0.book Page 3 Thursday, February 21, 2008 1:32 PM

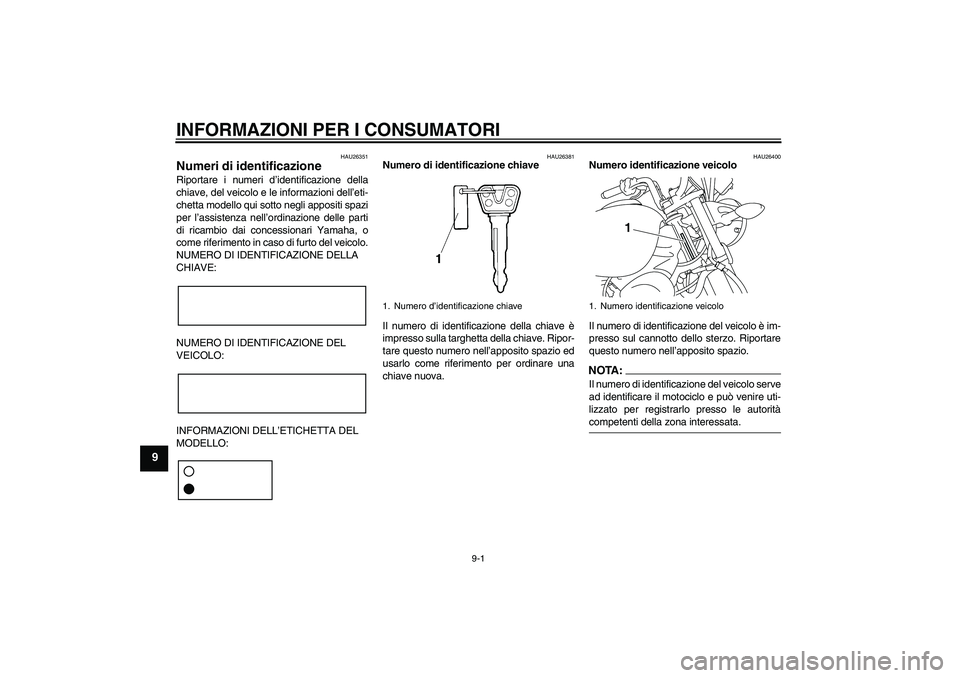

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
1. Numero identificazione veicolo
1
U27SH0H0.book Page 1 Thursday, February 21, 2008 1:32 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU36980
Etichetta modello
L’etichetta modello è fissata al telaio dietro
al pannello A. (Vedere pagina 6-6.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta modello
1
U27SH0H0.book Page 2 Thursday, February 21, 2008 1:32 PM

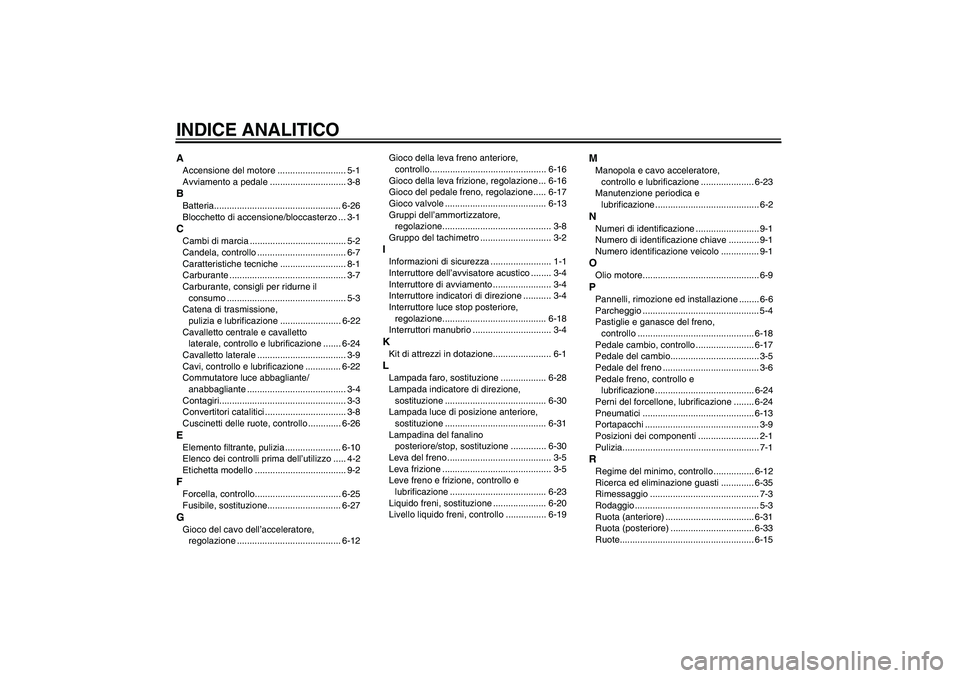

INDICE ANALITICOAAccensione del motore ........................... 5-1
Avviamento a pedale .............................. 3-8BBatteria.................................................. 6-26
Blocchetto di accensione/bloccasterzo ... 3-1CCambi di marcia ...................................... 5-2
Candela, controllo ................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante .............................................. 3-7
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Catena di trasmissione,
pulizia e lubrificazione ........................ 6-22
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-24
Cavalletto laterale ................................... 3-9
Cavi, controllo e lubrificazione .............. 6-22
Commutatore luce abbagliante/
anabbagliante ....................................... 3-4
Contagiri.................................................. 3-3
Convertitori catalitici ................................ 3-8
Cuscinetti delle ruote, controllo ............. 6-26EElemento filtrante, pulizia ...................... 6-10
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FForcella, controllo.................................. 6-25
Fusibile, sostituzione............................. 6-27GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-12Gioco della leva freno anteriore,
controllo.............................................. 6-16
Gioco della leva frizione, regolazione ... 6-16
Gioco del pedale freno, regolazione ..... 6-17
Gioco valvole ........................................ 6-13
Gruppi dell’ammortizzatore,
regolazione........................................... 3-8
Gruppo del tachimetro ............................ 3-2
IInformazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ........ 3-4
Interruttore di avviamento ....................... 3-4
Interruttore indicatori di direzione ........... 3-4
Interruttore luce stop posteriore,
regolazione......................................... 6-18
Interruttori manubrio ............................... 3-4KKit di attrezzi in dotazione....................... 6-1LLampada faro, sostituzione .................. 6-28
Lampada indicatore di direzione,
sostituzione ........................................ 6-30
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-31
Lampadina del fanalino
posteriore/stop, sostituzione .............. 6-30
Leva del freno ......................................... 3-5
Leva frizione ........................................... 3-5
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-23
Liquido freni, sostituzione ..................... 6-20
Livello liquido freni, controllo ................ 6-19
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-23
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore.............................................. 6-9PPannelli, rimozione ed installazione ........ 6-6
Parcheggio .............................................. 5-4
Pastiglie e ganasce del freno,
controllo .............................................. 6-18
Pedale cambio, controllo ....................... 6-17
Pedale del cambio................................... 3-5
Pedale del freno ...................................... 3-6
Pedale freno, controllo e
lubrificazione ....................................... 6-24
Perni del forcellone, lubrificazione ........ 6-24
Pneumatici ............................................ 6-13
Portapacchi ............................................. 3-9
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRegime del minimo, controllo ................ 6-12
Ricerca ed eliminazione guasti ............. 6-35
Rimessaggio ........................................... 7-3
Rodaggio ................................................. 5-3
Ruota (anteriore) ................................... 6-31
Ruota (posteriore) ................................. 6-33
Ruote..................................................... 6-15
U27SH0H0.book Page 1 Thursday, February 21, 2008 1:32 PM

INDICE ANALITICO
SSegnalatore livello carburante ................ 3-3
Sistema di autodiagnosi ......................... 3-3
Sistema d’interruzione circuito
accensione ......................................... 3-10
Spia guasto motore ................................ 3-2
Spia indicatore di direzione .................... 3-2
Spia luce abbagliante ............................. 3-2
Spia marcia in folle ................................. 3-2
Spie di segnalazione e di
avvertimento ......................................... 3-2
Sterzo, controllo.................................... 6-25TTabella di ricerca ed eliminazione
guasti .................................................. 6-36
Tappo del serbatoio del carburante ........ 3-6
Tensione della catena di
trasmissione ....................................... 6-20VVerniciatura opaca,
prestare attenzione............................... 7-1
U27SH0H0.book Page 2 Thursday, February 21, 2008 1:32 PM
