TABLA DE CONTENIDOS
Comprobación y engrase del puño
del acelerador y el cable ..........6-26
Comprobación y engrase de las
manetas de freno y embrague ...6-26
Engrase del pedal de freno.............6-27
Comprobación y engrase del
caballete lateral ........................6-27
Engrase de la suspensión trasera ..6-27
Engrase de los pivotes del
basculante ................................6-28
Comprobación de la horquilla
delantera ..................................6-28
Comprobación de la dirección ........6-29
Comprobación de los cojinetes
de las ruedas ...........................6-29
Batería ............................................6-30
Cambio de fusibles .........................6-31
Cambio de una bombilla del faro ....6-33
Luz de freno/piloto trasero ..............6-34
Cambio de la bombilla de un
intermitente ..............................6-34
Cambio de la bombilla de la luz
de la matrícula .........................6-35
Cambio de la bombilla de una luz
de posición ...............................6-35
Apoyo de la motocicleta ..................6-36
Rueda delantera .............................6-36
Rueda trasera .................................6-38
Identificación de averías .................6-39Cuadros de identificación de
averías......................................6-40
CUIDADOS Y ALMACENAMIENTO
DE LA MOTOCICLETA.......................7-1
Cuidados ...........................................7-1
Almacenamiento ...............................7-3
ESPECIFICACIONES..........................8-1
INFORMACIÓN PARA
EL CONSUMIDOR..............................9-1
Números de identificación ................9-1
XT660Z 01-03 SPA 18-03-2008 16:07 Pagina 7

1-1
1
2
3
4
5
6
7
8
9
10

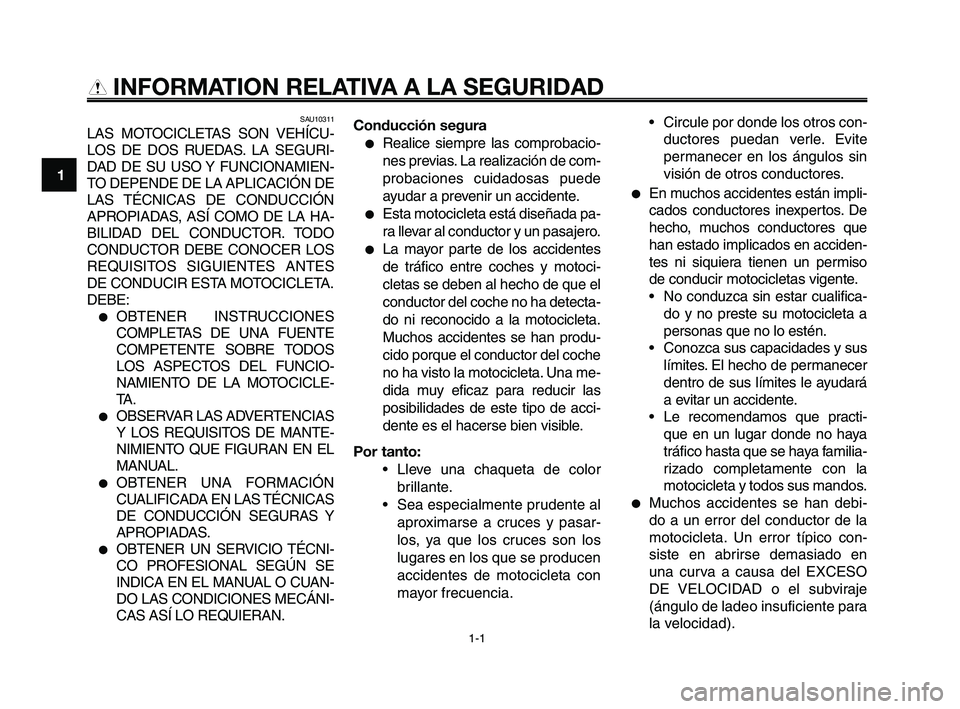

INFORMATION RELATIVA A LA SEGURIDAD
SAU10311
LAS MOTOCICLETAS SON VEHÍCU-
LOS DE DOS RUEDAS. LA SEGURI-
DAD DE SU USO Y FUNCIONAMIEN-
TO DEPENDE DE LA APLICACIÓN DE
LAS TÉCNICAS DE CONDUCCIÓN
APROPIADAS, ASÍ COMO DE LA HA-
BILIDAD DEL CONDUCTOR. TODO
CONDUCTOR DEBE CONOCER LOS
REQUISITOS SIGUIENTES ANTES
DE CONDUCIR ESTA MOTOCICLETA.
DEBE:
●OBTENER INSTRUCCIONES
COMPLETAS DE UNA FUENTE
COMPETENTE SOBRE TODOS
LOS ASPECTOS DEL FUNCIO-
NAMIENTO DE LA MOTOCICLE-
TA .
●OBSERVAR LAS ADVERTENCIAS
Y LOS REQUISITOS DE MANTE-
NIMIENTO QUE FIGURAN EN EL
MANUAL.
●OBTENER UNA FORMACIÓN
CUALIFICADA EN LAS TÉCNICAS
DE CONDUCCIÓN SEGURAS Y
APROPIADAS.
●OBTENER UN SERVICIO TÉCNI-
CO PROFESIONAL SEGÚN SE
INDICA EN EL MANUAL O CUAN-
DO LAS CONDICIONES MECÁNI-
CAS ASÍ LO REQUIERAN.Conducción segura
●Realice siempre las comprobacio-
nes previas. La realización de com-
probaciones cuidadosas puede
ayudar a prevenir un accidente.
●Esta motocicleta está diseñada pa-
ra llevar al conductor y un pasajero.
●La mayor parte de los accidentes
de tráfico entre coches y motoci-
cletas se deben al hecho de que el
conductor del coche no ha detecta-
do ni reconocido a la motocicleta.
Muchos accidentes se han produ-
cido porque el conductor del coche
no ha visto la motocicleta. Una me-
dida muy eficaz para reducir las
posibilidades de este tipo de acci-
dente es el hacerse bien visible.
Por tanto:
• Lleve una chaqueta de color
brillante.
• Sea especialmente prudente al
aproximarse a cruces y pasar-
los, ya que los cruces son los
lugares en los que se producen
accidentes de motocicleta con
mayor frecuencia.• Circule por donde los otros con-
ductores puedan verle. Evite
permanecer en los ángulos sin
visión de otros conductores.
●En muchos accidentes están impli-
cados conductores inexpertos. De
hecho, muchos conductores que
han estado implicados en acciden-
tes ni siquiera tienen un permiso
de conducir motocicletas vigente.
• No conduzca sin estar cualifica-
do y no preste su motocicleta a
personas que no lo estén.
• Conozca sus capacidades y sus
límites. El hecho de permanecer
dentro de sus límites le ayudará
a evitar un accidente.
• Le recomendamos que practi-
que en un lugar donde no haya
tráfico hasta que se haya familia-
rizado completamente con la
motocicleta y todos sus mandos.
●Muchos accidentes se han debi-
do a un error del conductor de la
motocicleta. Un error típico con-
siste en abrirse demasiado en
una curva a causa del EXCESO
DE VELOCIDAD o el subviraje
(ángulo de ladeo insuficiente para
la velocidad).
XT660Z 01-03 SPA 18-03-2008 16:07 Pagina 8

1
2
3
4
5
6
7
8
9
10
INFORMATION RELATIVA A LA SEGURIDAD

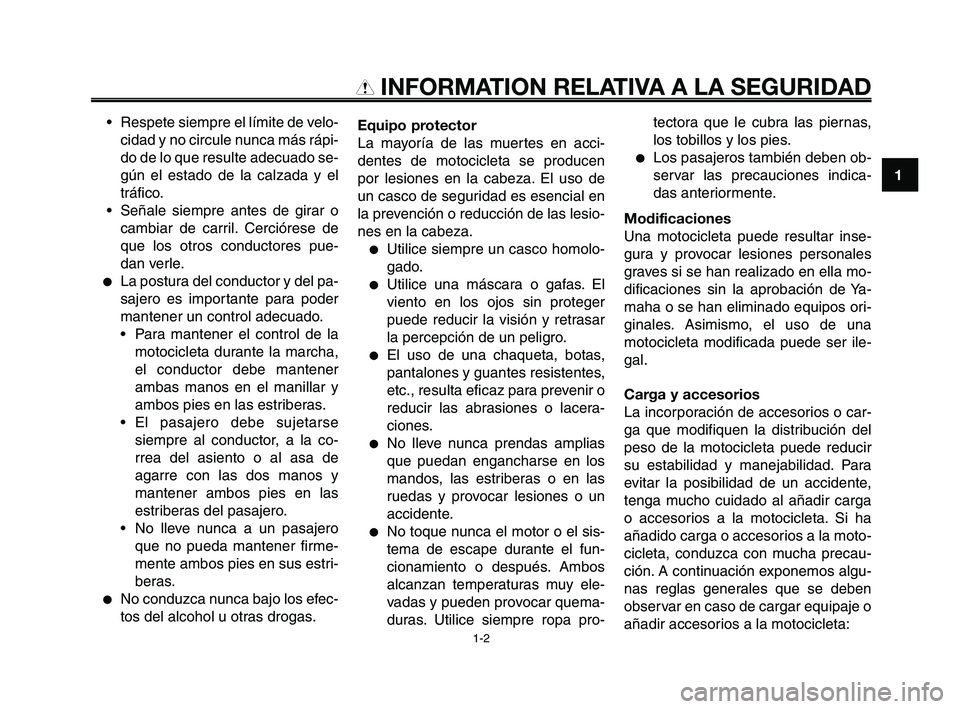

• Respete siempre el límite de velo-
cidad y no circule nunca más rápi-
do de lo que resulte adecuado se-
gún el estado de la calzada y el
tráfico.
• Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores pue-
dan verle.
●La postura del conductor y del pa-
sajero es importante para poder
mantener un control adecuado.
• Para mantener el control de la
motocicleta durante la marcha,
el conductor debe mantener
ambas manos en el manillar y
ambos pies en las estriberas.
• El pasajero debe sujetarse
siempre al conductor, a la co-
rrea del asiento o al asa de
agarre con las dos manos y
mantener ambos pies en las
estriberas del pasajero.
• No lleve nunca a un pasajero
que no pueda mantener firme-
mente ambos pies en sus estri-
beras.
●No conduzca nunca bajo los efec-
tos del alcohol u otras drogas.Equipo protector
La mayoría de las muertes en acci-
dentes de motocicleta se producen
por lesiones en la cabeza. El uso de
un casco de seguridad es esencial en
la prevención o reducción de las lesio-
nes en la cabeza.
●Utilice siempre un casco homolo-
gado.
●Utilice una máscara o gafas. El
viento en los ojos sin proteger
puede reducir la visión y retrasar
la percepción de un peligro.
●El uso de una chaqueta, botas,
pantalones y guantes resistentes,
etc., resulta eficaz para prevenir o
reducir las abrasiones o lacera-
ciones.
●No lleve nunca prendas amplias
que puedan engancharse en los
mandos, las estriberas o en las
ruedas y provocar lesiones o un
accidente.
●No toque nunca el motor o el sis-
tema de escape durante el fun-
cionamiento o después. Ambos
alcanzan temperaturas muy ele-
vadas y pueden provocar quema-
duras. Utilice siempre ropa pro-tectora que le cubra las piernas,
los tobillos y los pies.
●Los pasajeros también deben ob-
servar las precauciones indica-
das anteriormente.
Modificaciones
Una motocicleta puede resultar inse-
gura y provocar lesiones personales
graves si se han realizado en ella mo-
dificaciones sin la aprobación de Ya-
maha o se han eliminado equipos ori-
ginales. Asimismo, el uso de una
motocicleta modificada puede ser ile-
gal.
Carga y accesorios
La incorporación de accesorios o car-
ga que modifiquen la distribución del
peso de la motocicleta puede reducir
su estabilidad y manejabilidad. Para
evitar la posibilidad de un accidente,
tenga mucho cuidado al añadir carga
o accesorios a la motocicleta. Si ha
añadido carga o accesorios a la moto-
cicleta, conduzca con mucha precau-
ción. A continuación exponemos algu-
nas reglas generales que se deben
observar en caso de cargar equipaje o
añadir accesorios a la motocicleta:
1-2
XT660Z 01-03 SPA 18-03-2008 16:07 Pagina 9

INFORMATION RELATIVA A LA SEGURIDAD

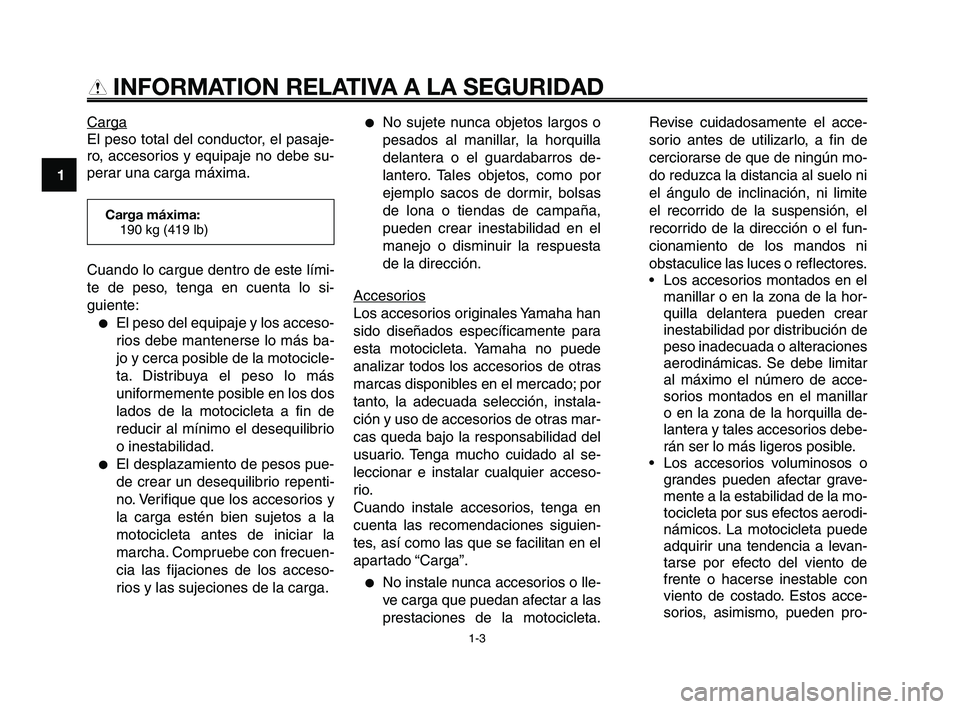

Carga
El peso total del conductor, el pasaje-
ro, accesorios y equipaje no debe su-
perar una carga máxima.
Cuando lo cargue dentro de este lími-
te de peso, tenga en cuenta lo si-
guiente:
●El peso del equipaje y los acceso-
rios debe mantenerse lo más ba-
jo y cerca posible de la motocicle-
ta. Distribuya el peso lo más
uniformemente posible en los dos
lados de la motocicleta a fin de
reducir al mínimo el desequilibrio
o inestabilidad.
●El desplazamiento de pesos pue-
de crear un desequilibrio repenti-
no. Verifique que los accesorios y
la carga estén bien sujetos a la
motocicleta antes de iniciar la
marcha. Compruebe con frecuen-
cia las fijaciones de los acceso-
rios y las sujeciones de la carga.
●No sujete nunca objetos largos o
pesados al manillar, la horquilla
delantera o el guardabarros de-
lantero. Tales objetos, como por
ejemplo sacos de dormir, bolsas
de lona o tiendas de campaña,
pueden crear inestabilidad en el
manejo o disminuir la respuesta
de la dirección.
Accesor
ios
Los accesorios originales Yamaha han
sido diseñados específicamente para
esta motocicleta. Yamaha no puede
analizar todos los accesorios de otras
marcas disponibles en el mercado; por
tanto, la adecuada selección, instala-
ción y uso de accesorios de otras mar-
cas queda bajo la responsabilidad del
usuario. Tenga mucho cuidado al se-
leccionar e instalar cualquier acceso-
rio.
Cuando instale accesorios, tenga en
cuenta las recomendaciones siguien-
tes, así como las que se facilitan en el
apartado “Carga”.
●No instale nunca accesorios o lle-
ve carga que puedan afectar a las
prestaciones de la motocicleta.Revise cuidadosamente el acce-
sorio antes de utilizarlo, a fin de
cerciorarse de que de ningún mo-
do reduzca la distancia al suelo ni
el ángulo de inclinación, ni limite
el recorrido de la suspensión, el
recorrido de la dirección o el fun-
cionamiento de los mandos ni
obstaculice las luces o reflectores.
• Los accesorios montados en el
manillar o en la zona de la hor-
quilla delantera pueden crear
inestabilidad por distribución de
peso inadecuada o alteraciones
aerodinámicas. Se debe limitar
al máximo el número de acce-
sorios montados en el manillar
o en la zona de la horquilla de-
lantera y tales accesorios debe-
rán ser lo más ligeros posible.
• Los accesorios voluminosos o
grandes pueden afectar grave-
mente a la estabilidad de la mo-
tocicleta por sus efectos aerodi-
námicos. La motocicleta puede
adquirir una tendencia a levan-
tarse por efecto del viento de
frente o hacerse inestable con
viento de costado. Estos acce-
sorios, asimismo, pueden pro-
1-3
1
2
3
4
5
6
7
8
9
10Carga máxima:
190 kg (419 lb)
XT660Z 01-03 SPA 18-03-2008 16:07 Pagina 10

1
2
3
4
5
6
7
8
9
10
INFORMATION RELATIVA A LA SEGURIDAD

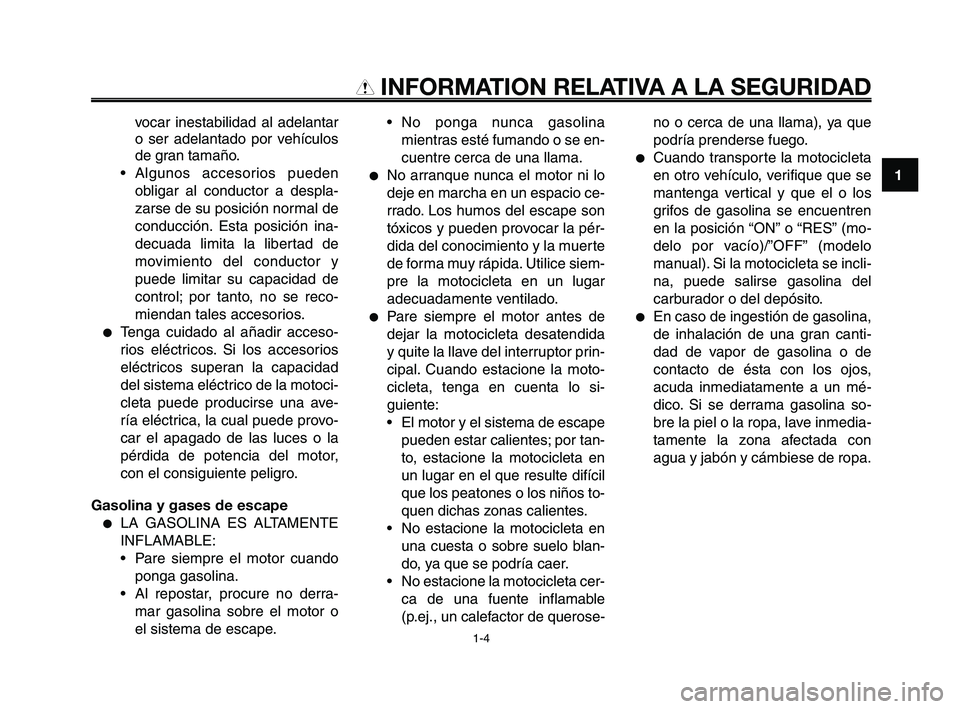

vocar inestabilidad al adelantar
o ser adelantado por vehículos
de gran tamaño.
• Algunos accesorios pueden
obligar al conductor a despla-
zarse de su posición normal de
conducción. Esta posición ina-
decuada limita la libertad de
movimiento del conductor y
puede limitar su capacidad de
control; por tanto, no se reco-
miendan tales accesorios.
●Tenga cuidado al añadir acceso-
rios eléctricos. Si los accesorios
eléctricos superan la capacidad
del sistema eléctrico de la motoci-
cleta puede producirse una ave-
ría eléctrica, la cual puede provo-
car el apagado de las luces o la
pérdida de potencia del motor,
con el consiguiente peligro.
Gasolina y gases de escape
●LA GASOLINA ES ALTAMENTE
INFLAMABLE:
• Pare siempre el motor cuando
ponga gasolina.
• Al repostar, procure no derra-
mar gasolina sobre el motor o
el sistema de escape.• No ponga nunca gasolina
mientras esté fumando o se en-
cuentre cerca de una llama.
●No arranque nunca el motor ni lo
deje en marcha en un espacio ce-
rrado. Los humos del escape son
tóxicos y pueden provocar la pér-
dida del conocimiento y la muerte
de forma muy rápida. Utilice siem-
pre la motocicleta en un lugar
adecuadamente ventilado.
●Pare siempre el motor antes de
dejar la motocicleta desatendida
y quite la llave del interruptor prin-
cipal. Cuando estacione la moto-
cicleta, tenga en cuenta lo si-
guiente:
• El motor y el sistema de escape
pueden estar calientes; por tan-
to, estacione la motocicleta en
un lugar en el que resulte difícil
que los peatones o los niños to-
quen dichas zonas calientes.
• No estacione la motocicleta en
una cuesta o sobre suelo blan-
do, ya que se podría caer.
• No estacione la motocicleta cer-
ca de una fuente inflamable
(p.ej., un calefactor de querose-no o cerca de una llama), ya que
podría prenderse fuego.
●Cuando transporte la motocicleta
en otro vehículo, verifique que se
mantenga vertical y que el o los
grifos de gasolina se encuentren
en la posición “ON” o “RES” (mo-
delo por vacío)/”OFF” (modelo
manual). Si la motocicleta se incli-
na, puede salirse gasolina del
carburador o del depósito.
●En caso de ingestión de gasolina,
de inhalación de una gran canti-
dad de vapor de gasolina o de
contacto de ésta con los ojos,
acuda inmediatamente a un mé-
dico. Si se derrama gasolina so-
bre la piel o la ropa, lave inmedia-
tamente la zona afectada con
agua y jabón y cámbiese de ropa.
1-4
XT660Z 01-03 SPA 18-03-2008 16:07 Pagina 11

DESCRIPCIÓN
SAU10410
Vista izquierda

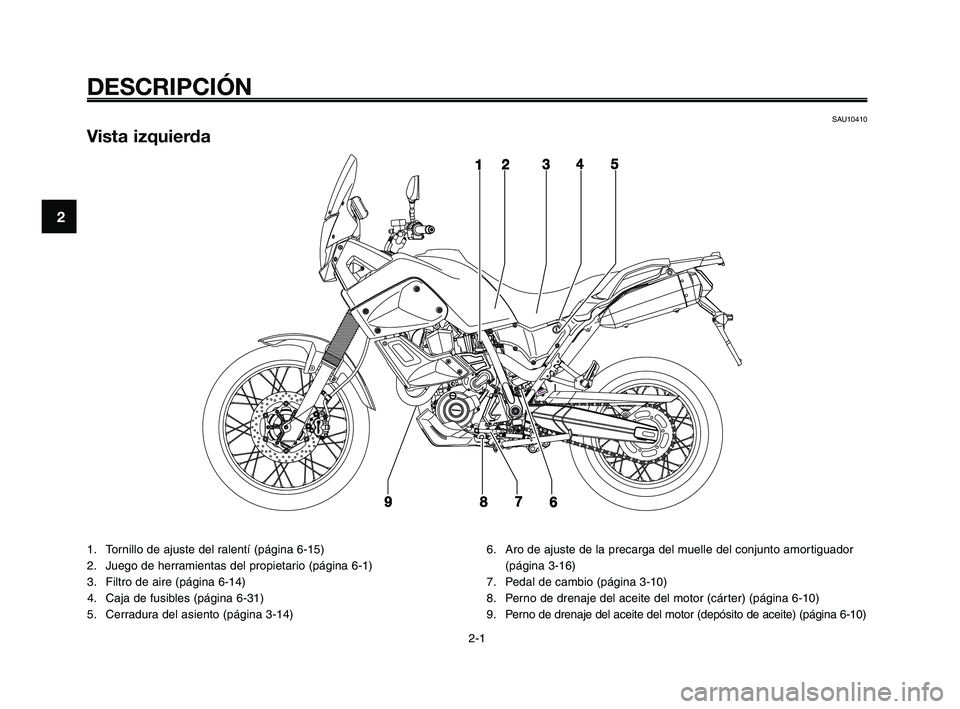

1. Tornillo de ajuste del ralentí (página 6-15)
2. Juego de herramientas del propietario (página 6-1)
3. Filtro de aire (página 6-14)
4. Caja de fusibles (página 6-31)
5. Cerradura del asiento (página 3-14)6. Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 3-16)
7. Pedal de cambio (página 3-10)
8. Perno de drenaje del aceite del motor (cárter) (página 6-10)
9. Perno de drenaje del aceite del motor (depósito de aceite) (página 6-10)
2-1
1
2
3
4
5
6
7
8
9
10
XT660Z 01-03 SPA 18-03-2008 16:07 Pagina 12

10. Asa de agarre
11. Fusible principal (página 6-31)
12. Batería (página 6-30)
13. Depósito de líquido del freno trasero (página 6-22)
14. Depósito de líquido refrigerante (página 6-12)15. Depósito de líquido del freno delantero (página 6-22)
16. Perno de drenaje del líquido refrigerante (página 6-12)
17. Tapón de llenado de aceite del motor (página 6-10)
18. Pedal de freno (página 3-11)
1
2
3
4
5
6
7
8
9
10
DESCRIPCIÓN
SAU10420

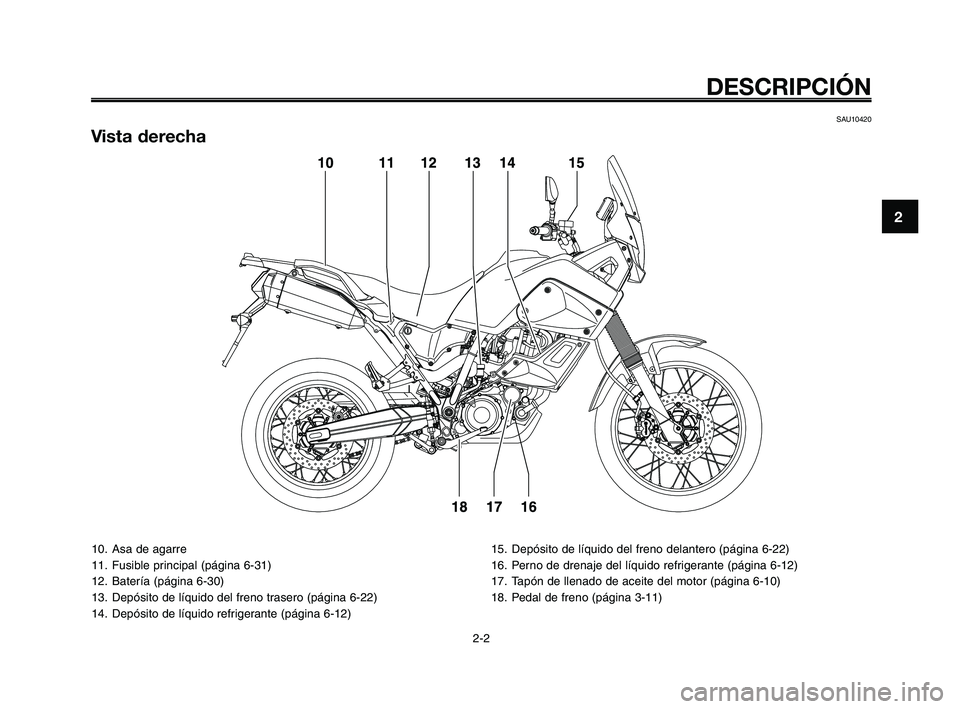

Vista derecha
2-2
XT660Z 01-03 SPA 18-03-2008 16:07 Pagina 13

DESCRIPCIÓN
SAU10430

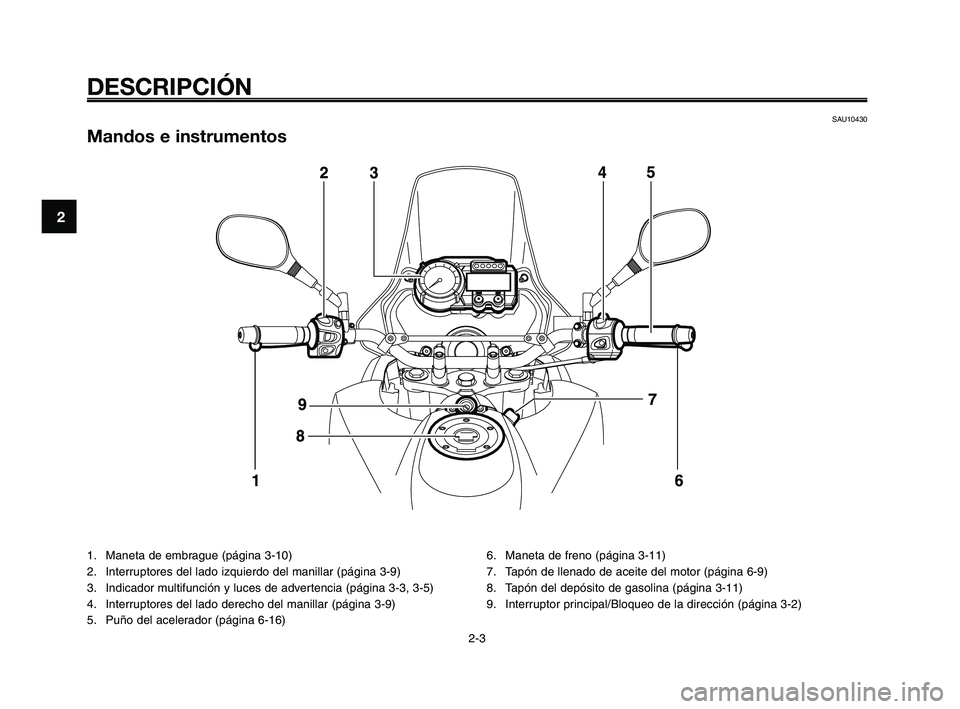

Mandos e instrumentos
1. Maneta de embrague (página 3-10)
2. Interruptores del lado izquierdo del manillar (página 3-9)
3. Indicador multifunción y luces de advertencia (página 3-3, 3-5)
4. Interruptores del lado derecho del manillar (página 3-9)
5. Puño del acelerador (página 6-16)6. Maneta de freno (página 3-11)
7. Tapón de llenado de aceite del motor (página 6-9)
8. Tapón del depósito de gasolina (página 3-11)
9. Interruptor principal/Bloqueo de la dirección (página 3-2)
2-3
1
2
3
4
5
6
7
8
9
10
XT660Z 01-03 SPA 18-03-2008 16:07 Pagina 14
